Tại sao tôi học 4 năm điện tử mà vẫn không đọc được mã trên transistor?

Mở đầu: Nỗi đau chung của dân điện tử

Bạn đã từng cầm transistor nhìn mã "2N2222", "C1815", hay "A1015" mà chẳng hiểu gì? Không chỉ bạn đâu! Cả những người học điện tử 4-5 năm hay thợ sửa cháy mạch cá tá đời khi đối diện với mớ ký hiệu li ti trên transistor cũng phải thốt lên: “Cái gì vậy trời?”

Hàng trăm sinh viên điện tử ra trường mỗi năm, nhưng chỉ một phần nhỏ biết cách đọc và hiểu đúng mã linh kiện. Vì sao lại như vậy? Bài viết này sẽ đi sâu vào nguyên nhân và – quan trọng hơn – cung cấp giải pháp cụ thể, thực tế để bạn từ "gà mờ" trở thành người làm chủ linh kiện bán dẫn này.

---

1. Transistor là gì? Đọc mã để làm gì?

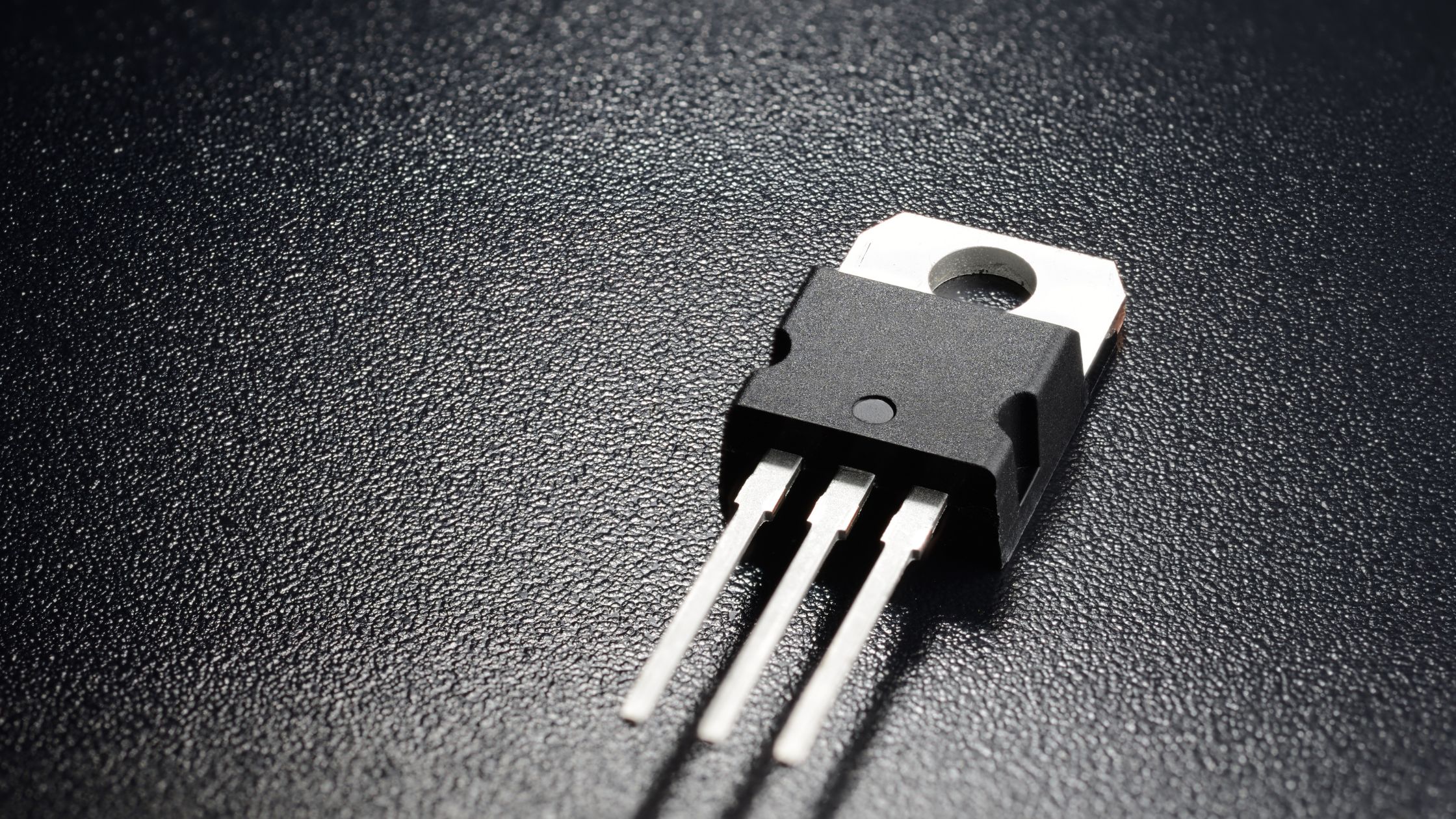

1.1 Transistor là linh kiện bán dẫn cơ bản

Transistor là linh kiện đóng vai trò như công tắc điện tử hoặc bộ khuếch đại tín hiệu. Nó có ba chân:

• Base (B)

• Collector (C)

• Emitter (E)

Hai loại phổ biến là:

• NPN: Dòng chạy từ C → E khi có dòng kích từ B vào.

• PNP: Dòng chạy từ E → C khi có dòng kích từ B ra.

1.2 Đọc mã transistor để làm gì?

• Biết được linh kiện là loại gì (NPN hay PNP).

• Xác định thông số kỹ thuật:

  • Dòng cực đại: IC max

  • Điện áp cực đại C-E: Vce max

  • Tần số chuyển mạch: fT

  • Dòng kích chân B: IB

  • Điện áp chân B-E: Vbe

• Sử dụng đúng mục đích, tránh cháy mạch.

1.3 Ví dụ cụ thể về thông số của 3 transistor thông dụng

Mã	Loại	IC max	Vce max	fT	Vbe	IB max
2N2222	NPN	800 mA	40 V	250 MHz	0.7 V	~10 mA
C1815	NPN	150 mA	50 V	80 MHz	0.7 V	~5 mA
A1015	PNP	150 mA	50 V	80 MHz	0.7 V	~5 mA



---

2. Vì sao 4 năm đại học không giúp đọc được mã?

2.1 Quá nhiều lý thuyết, thiếu thực hành

• Học vi mạch, điện tử tương tự, logic số… nhưng thiếu bài tập thực chiến.

• Sinh viên tốt nghiệp mà chưa từng thực sự tra datasheet.

2.2 Không thống nhất mã linh kiện

• Mỹ dùng hệ thống 2Nxxxx (ví dụ: 2N2222)

• Nhật dùng 2SA, 2SB, 2SC, 2SD

• Trung Quốc dùng mã riêng, đôi khi ghi tắt

2.3 Không biết datasheet là gì, tra ở đâu

• Datasheet là tài liệu “CMND” của linh kiện

• Nhưng nhiều người không biết tìm, hoặc tìm được mà không hiểu gì

---

3. Hướng dẫn cách đọc transistor một cách hiệu quả

Bước 1: Nhận dạng mã

• Nếu là 2Nxxxx → Hàng Mỹ, dễ tra

• Nếu là Cxxxx hoặc Axxxx → Ghi tắt của 2SCxxxx hoặc 2SAxxxx

  • C1815 = 2SC1815 (NPN)

  • A1015 = 2SA1015 (PNP)

Bước 2: Tìm datasheet

• Vào Google, gõ: “Tên mã + datasheet pdf”

  • Ví dụ: “2N2222 datasheet pdf”

• Trang khuyên dùng: alldatasheet.com, datasheet4u.com, datasheetcatalog.com

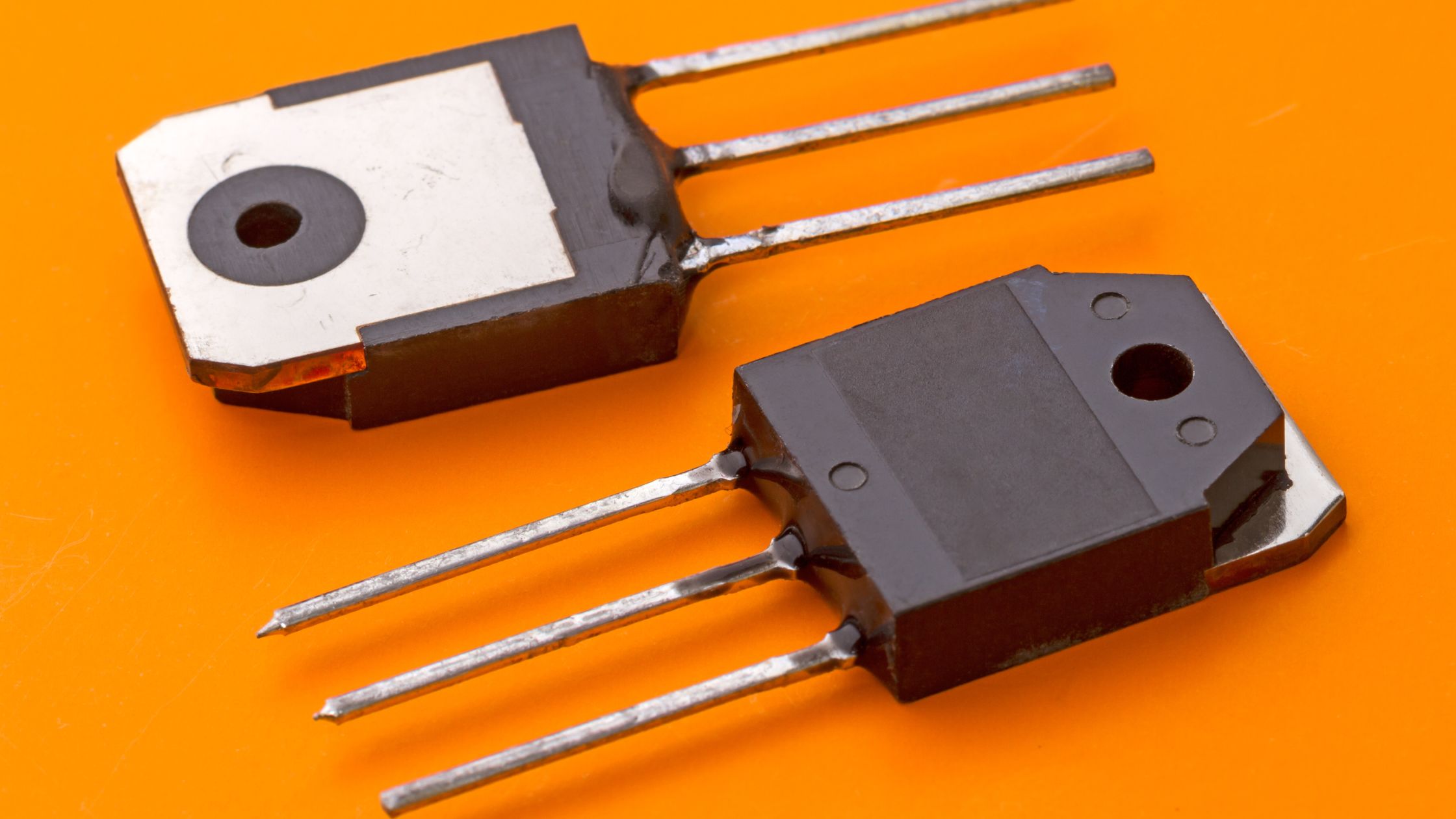

Bước 3: Hiểu cấu trúc chân transistor

• Đa số transistor TO-92 (vỏ nhỏ):

  • Nhìn mặt phẳng, chân hướng xuống:

    • Trái: Emitter (E)

    • Giữa: Base (B)

    • Phải: Collector (C)

Bước 4: Kiểm tra thông số kích hoạt

• Vbe (điện áp kích B-E) ≈ 0.6V - 0.7V

• IB (dòng vào chân B) = IC / hFE

  • hFE = hệ số khuếch đại dòng, thường là 100 - 400

  • Nếu IC = 100 mA, hFE = 200 ⇒ IB ≈ 0.5 mA



---

4. Phân tích – so sánh: 2N2222 vs C1815 vs A1015

Đặc điểm	2N2222	C1815	A1015
Kiểu	NPN	NPN	PNP
Dòng tối đa	800 mA	150 mA	150 mA
Áp CE tối đa	40 V	50 V	50 V
Tần số hoạt động	250 MHz	80 MHz	80 MHz
Dòng Base	5-10 mA	2-5 mA	2-5 mA
Điện áp kích B	0.7 V	0.7 V	0.7 V
Ứng dụng	Công suất trung bình	Dò tín hiệu, mạch nhỏ	Tín hiệu đảo, mạch âm



---

5. Checklist: 5 bước đọc mã transistor như dân chuyên



---

6. Chuyện nghề: Một lần đọc sai, cả mạch cháy

Anh T., một thợ sửa mạch karaoke lâu năm, từng thay C1815 cho một mạch tần số cao. Kết quả? Transistor quá tải, cháy đen, kéo theo hỏng 2 IC khác. Nguyên nhân: C1815 chỉ đạt 80 MHz trong khi mạch yêu cầu >200 MHz.

Bài học: Đọc sai = Hỏng mạch + Mất tiền + Mất uy tín. Đừng chủ quan!



---

7. Kết luận: Biết đọc mã = Biết làm chủ thiết bị

Dù bạn là sinh viên hay thợ lành nghề, việc hiểu và đọc đúng mã transistor giúp bạn tránh sai sót, tăng hiệu suất làm việc và tự tin hơn nhiều khi thiết kế hoặc sửa chữa mạch.

Bài học không nằm ở sách giáo khoa, mà ở chỗ bạn cầm linh kiện, tra thông tin và thực hành hằng ngày.

Hẹn gặp bạn ở bài tiếp theo: “90% thợ điện tử vẫn đọc sai mã linh kiện này!” – Bài số 2 trong chuỗi giải mã linh kiện!



---

P/S: Nếu thấy hữu ích, chia sẻ cho đồng nghiệp – Biết đâu bạn vừa cứu được một mạch điện khỏi bị cháy đấy!
