Soi kỹ: D718 và B688 – Ai thắng trong cuộc đua hiệu suất?

Trong thế giới ampli analog, có một cặp bài trùng không thể tách rời – D718 và B688. Nếu D718 là “cỗ máy lực”, thì B688 là “trái tim âm trầm”. Nhưng giả sử bạn phải chọn một con “gánh team” về hiệu suất, độ bền và âm thanh, liệu bên nào sẽ lên ngôi?

<Read more>

D718 và B688 – Cặp đôi vàng trong làng ampli

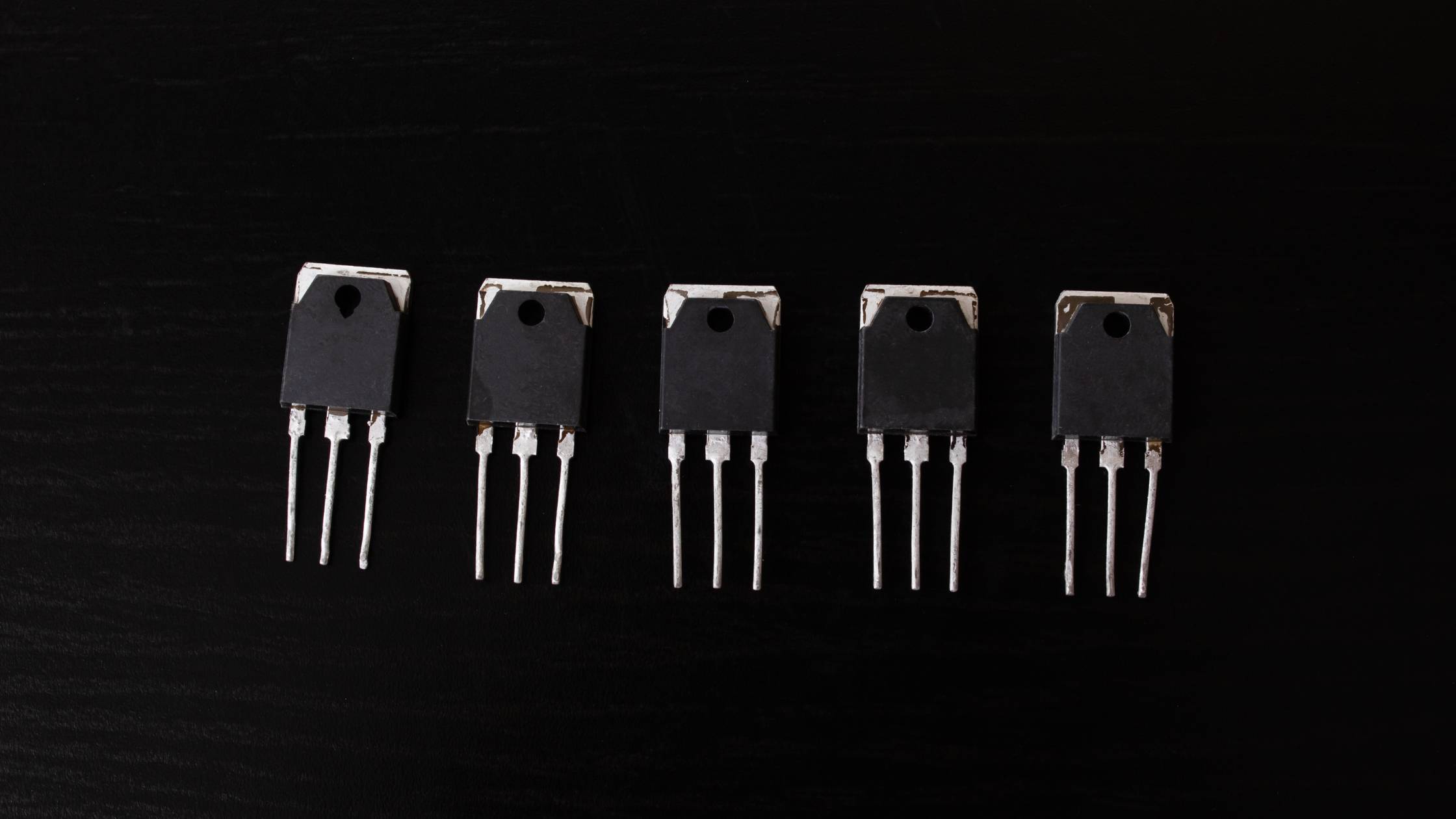

Nếu bạn từng ráp ampli class AB hoặc sửa ampli đèn bán dẫn, chắc hẳn bạn đã ít nhất một lần cầm trên tay bộ D718 và B688. Đây là cặp transistor công suất cực kỳ phổ biến, thường được sử dụng trong tầng công suất của ampli analog.

• D718 là transistor loại NPN, đảm nhiệm khuếch đại nửa chu kỳ dương của tín hiệu âm thanh.

• B688 là transistor PNP, xử lý phần tín hiệu âm.


Khi kết hợp với nhau, D718 và B688 tạo thành một tầng công suất đối xứng, khuếch đại tín hiệu sạch, mạnh và ít méo. Chính vì thế, dân kỹ thuật thường ví von rằng:

“Thiếu một trong hai là... như nhạc bolero mà thiếu phím bass!”

So sánh chi tiết thông số: D718 và B688 – Ai khỏe hơn?

Để công bằng, hãy đưa D718 và B688 lên bàn mổ, soi từng dòng datasheet:

Thông số	D718 (NPN)	B688 (PNP)
Điện áp cực đại (Vceo)	120V	-120V
Dòng cực đại (Ic)	8A	-8A
Công suất tiêu tán (Ptot)	80W	80W
Hệ số khuếch đại dòng (hFE)	55–160	55–160
Tần số chuyển tiếp (fT)	6 MHz	6 MHz
Kiểu vỏ	TO-3P	TO-3P

👉 Kết luận: Về thông số kỹ thuật, D718 và B688 hoàn toàn “ngang tài ngang sức”. Không có bên nào thực sự vượt trội – đó là lý do vì sao chúng luôn được dùng theo cặp.



Cảm nhận chất âm: Khi D718 và B688 “lên tiếng”

Dù là transistor công suất, nhưng chính D718 và B688 lại góp phần quan trọng vào chất âm tổng thể của ampli. Khi phối ghép đúng kỹ thuật, bạn sẽ nhận được:

• Âm thanh mộc, thật, không bị nén như ampli số.

• Tiếng bass sâu, chắc (nhờ B688 xử lý tốt dải trầm).

• Dải trung rõ ràng, không bị “đục” (D718 đẩy tiếng rất tốt).

• Treble không quá bén – phù hợp với nhạc vàng, bolero, vocal.


🔊 Lưu ý: Nếu chỉ thay một transistor (D718 hoặc B688) bằng linh kiện khác, mạch sẽ bị lệch, dễ dẫn đến méo tiếng, mất cân bằng.



Tình huống thực tế: Một con chết, phải thay thế thế nào?

1. Nếu D718 hỏng:

• Thay thế bằng: 2SD1047, TIP3055, hoặc transistor NPN cùng phân khúc.

• Kiểm tra trở base – emitter để không quá lệch dòng.


2. Nếu B688 hỏng:

• Thay bằng: 2SB688, TIP2955, hoặc transistor PNP có thông số tương đương.


💡 Gợi ý nhỏ: Khi thay, hãy thay cả cặp D718 và B688 để đảm bảo đối xứng, tránh “lệch pha” gây méo tiếng hoặc quá tải.



Kinh nghiệm thực chiến với D718 và B688

Sau hàng trăm ampli sửa qua tay, thợ lành nghề sẽ rút ra vài điều “xương máu” về bộ đôi này:

1. Không tiếc tản nhiệt: D718 và B688 chạy khỏe nhưng cũng rất nóng. Gắn nhôm tản lớn, keo tản tốt và nếu cần, gắn thêm quạt.

2. Tránh hàng giả nên chọn hàng từ nơi uy tín, như:

   • Linh kiện Quỳnh Diễn
3. Không ép dòng quá tải: Mặc dù chịu được 8A, nhưng chỉ nên cho tải khoảng 5–6A để linh kiện sống lâu.




Dùng D718 và B688 cho ampli gì là hợp?

Loại ampli	Dùng được D718 – B688 không?	Ghi chú
Class AB	✅ Rất phù hợp	Chất âm mộc, chi tiết
Class A	⚠️ Có thể dùng	Cần chỉnh lại bias kỹ
Class D (digital)	❌ Không phù hợp	Dùng IC hoặc Mosfet

✅ Tốt nhất nên dùng D718 và B688 cho ampli mạch class AB – đơn giản, dễ ráp, ít méo tiếng, phù hợp nghe nhạc vàng, nhạc sống, vocal…



Tổng kết: D718 và B688 – Ai thắng?

Câu trả lời là: không ai cả – vì họ cần nhau để mạnh mẽ.

• D718 là “lực sĩ” đẩy tiếng lên.

• B688 là “người nhún” giữ nền âm trầm chắc.

• Cả hai cùng tạo ra sự cân bằng hoàn hảo trong ampli analog.


Nếu ampli là một dàn nhạc, thì D718 và B688 chính là cặp bè phối hợp nhuần nhuyễn – thiếu một người, bản nhạc sẽ lệch tông!
