⚙️ So sánh diode chỉnh lưu, zener, xung và Schottky – Dùng sai là trả giá

1. Tổng quan về các loại diode

Diode là linh kiện bán dẫn cho phép dòng điện chạy theo một chiều và chặn chiều ngược lại. Tuy nhiên, có nhiều loại diode với cấu tạo và ứng dụng khác nhau. Việc hiểu rõ từng loại diode giúp bạn lựa chọn đúng trong thiết kế và sửa chữa mạch điện tử.

2. Bảng so sánh các loại diode

Loại Diode	Cấu tạo	Điện áp thuận (Vf)	Thời gian phục hồi	Ứng dụng chính
Chỉnh lưu	P-N Junction	0.7V	Chậm	Chỉnh lưu AC sang DC
Zener	P-N Junction đặc biệt	0.7V	Trung bình	Ổn áp, bảo vệ quá áp
Xung (Fast)	P-N Junction cải tiến	0.7V	Nhanh	Mạch xung, SMPS, flyback
Schottky	Kim loại - N bán dẫn	0.2 - 0.4V	Rất nhanh	Mạch tốc độ cao, chỉnh lưu hiệu suất

3. Phân tích chi tiết từng loại diode

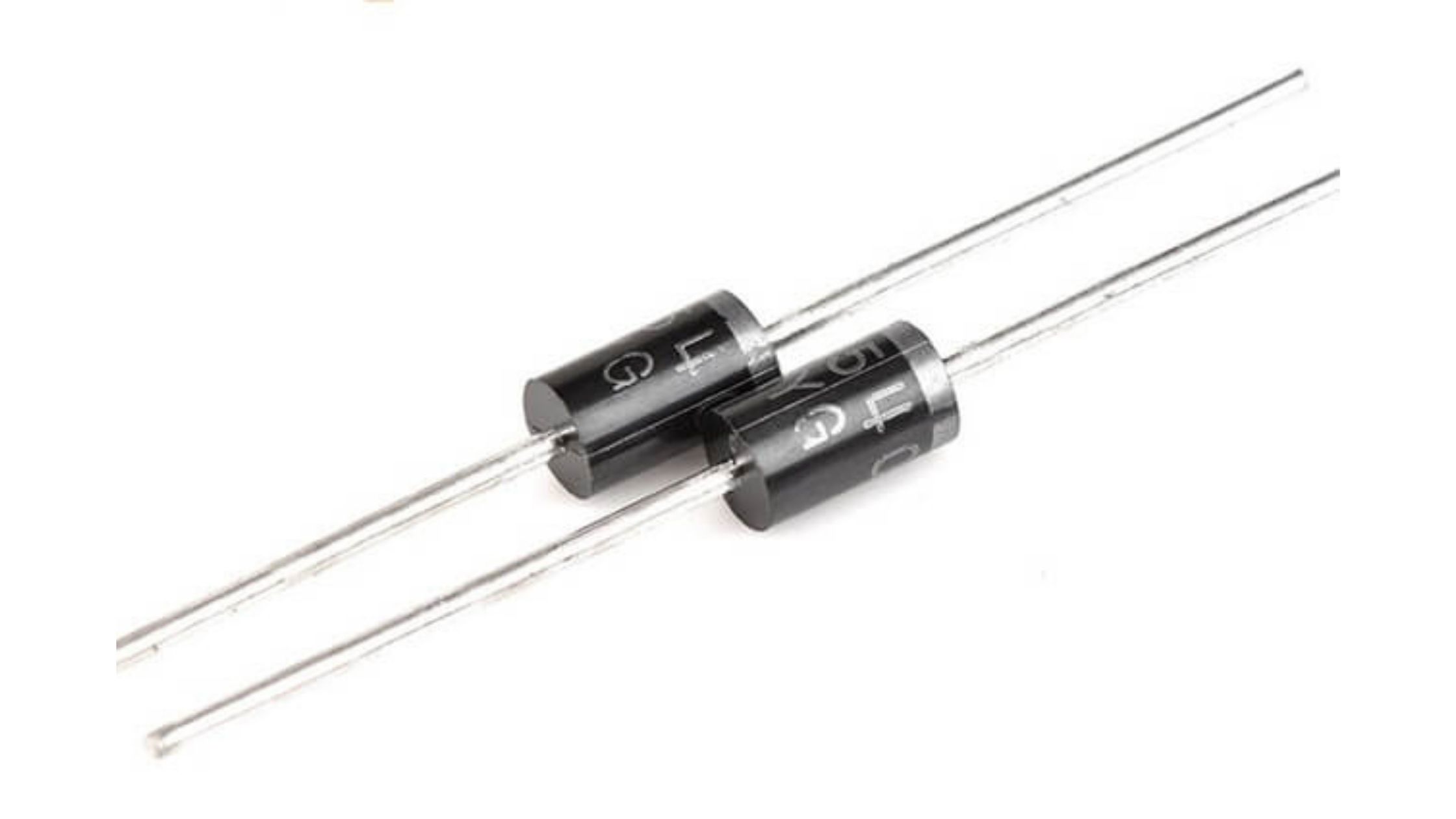

3.1. Diode chỉnh lưu

Cấu tạo: P-N Junction tiêu chuẩn.
Đặc điểm: Chịu dòng và điện áp cao, nhưng thời gian phục hồi chậm.
Ứng dụng: Chỉnh lưu nguồn AC sang DC trong các thiết bị điện tử.

3.2. Diode Zener

Cấu tạo: P-N Junction được pha tạp đặc biệt để hoạt động ở chế độ phân cực ngược.
Đặc điểm: Cho phép dòng điện chạy ngược khi điện áp vượt quá giá trị Zener.
Ứng dụng: Ổn áp, bảo vệ mạch khỏi quá áp.ELECTRICAL TECHNOLOGY

3.3. Diode xung (Fast Recovery)

Cấu tạo: P-N Junction cải tiến với thời gian phục hồi nhanh.
Đặc điểm: Thời gian phục hồi ngắn, phù hợp với mạch có tần số cao.
Ứng dụng: Mạch xung, nguồn chuyển mạch (SMPS), mạch flyback.Electrical Engineering Stack Exchange+1baym-ele.com+1

3.4. Diode Schottky

Cấu tạo: Tiếp giáp giữa kim loại và bán dẫn loại N.
Đặc điểm: Điện áp thuận thấp (0.2 - 0.4V), thời gian phục hồi rất nhanh.
Ứng dụng: Mạch tốc độ cao, chỉnh lưu hiệu suất, mạch logic.

4. Hậu quả khi sử dụng sai loại diode

Dùng diode chỉnh lưu trong mạch xung: Gây tổn thất năng lượng, quá nhiệt, giảm tuổi thọ linh kiện.
Dùng diode Schottky trong mạch điện áp cao: Có thể dẫn đến hỏng diode do vượt quá điện áp ngược cho phép.
Dùng diode Zener sai giá trị: Không bảo vệ được mạch, có thể gây hỏng các linh kiện khác.

5. Kết luận

Việc lựa chọn đúng loại diode phù hợp với ứng dụng là rất quan trọng trong thiết kế và sửa chữa mạch điện tử. Hiểu rõ đặc điểm, ưu nhược điểm của từng loại diode giúp bạn tránh được những lỗi không đáng có và đảm bảo hiệu suất hoạt động của thiết bị.

6. Ví dụ thực tế – Dùng sai diode và hậu quả

🔧 Trường hợp 1: Dùng diode chỉnh lưu 1N4007 trong mạch SMPS

Mạch hoạt động được vài phút thì IC driver nóng bất thường
Hiện tượng: diode không theo kịp tần số xung cao → sinh nhiệt → tụ lọc nóng → sụt áp → reset mạch
Khắc phục: thay bằng diode xung HER108 → mạch ổn định, không còn lỗi

🔧 Trường hợp 2: Dùng diode Schottky để ổn áp 12V

Dùng diode Schottky thay zener để giảm áp → điện áp đầu ra trôi theo dòng tải
Vì Schottky không giữ điện áp cố định như zener
Kết quả: mạch vi điều khiển hoạt động chập chờn

📌 Bài học: Schottky không thay thế được zener trong vai trò ổn áp

🔧 Trường hợp 3: Dùng diode zener trong chỉnh lưu AC

Cấp AC 220V qua zener 5.1V để thử... “giảm áp”
Kết quả: nổ ngay lập tức
Zener chỉ dùng với DC và dòng nhỏ – không được dùng để chỉnh lưu điện áp lớn

7. Mẹo chọn diode đúng cho từng mục đích

Ứng dụng	Loại diode khuyên dùng	Ghi chú
Chỉnh lưu nguồn từ biến áp 220V AC	Diode chỉnh lưu 1N4007, KBU1010	Ưu tiên dòng ≥1A, áp ngược ≥600V
Ổn áp cho vi điều khiển	Zener 3.3V, 5.1V, 12V	Dòng thấp, mắc song song tải
Mạch nguồn xung tốc độ cao (SMPS)	Diode xung FR107, HER108	Chịu được tần số 30kHz – 100kHz
Mạch cấp nguồn hiệu suất cao	Diode Schottky SS14, SS34	Sụt áp thấp, hạn chế tổn hao
Bảo vệ ngược cực, chống nối sai	Diode Schottky + cầu chì	Sụt áp thấp + phản ứng nhanh
