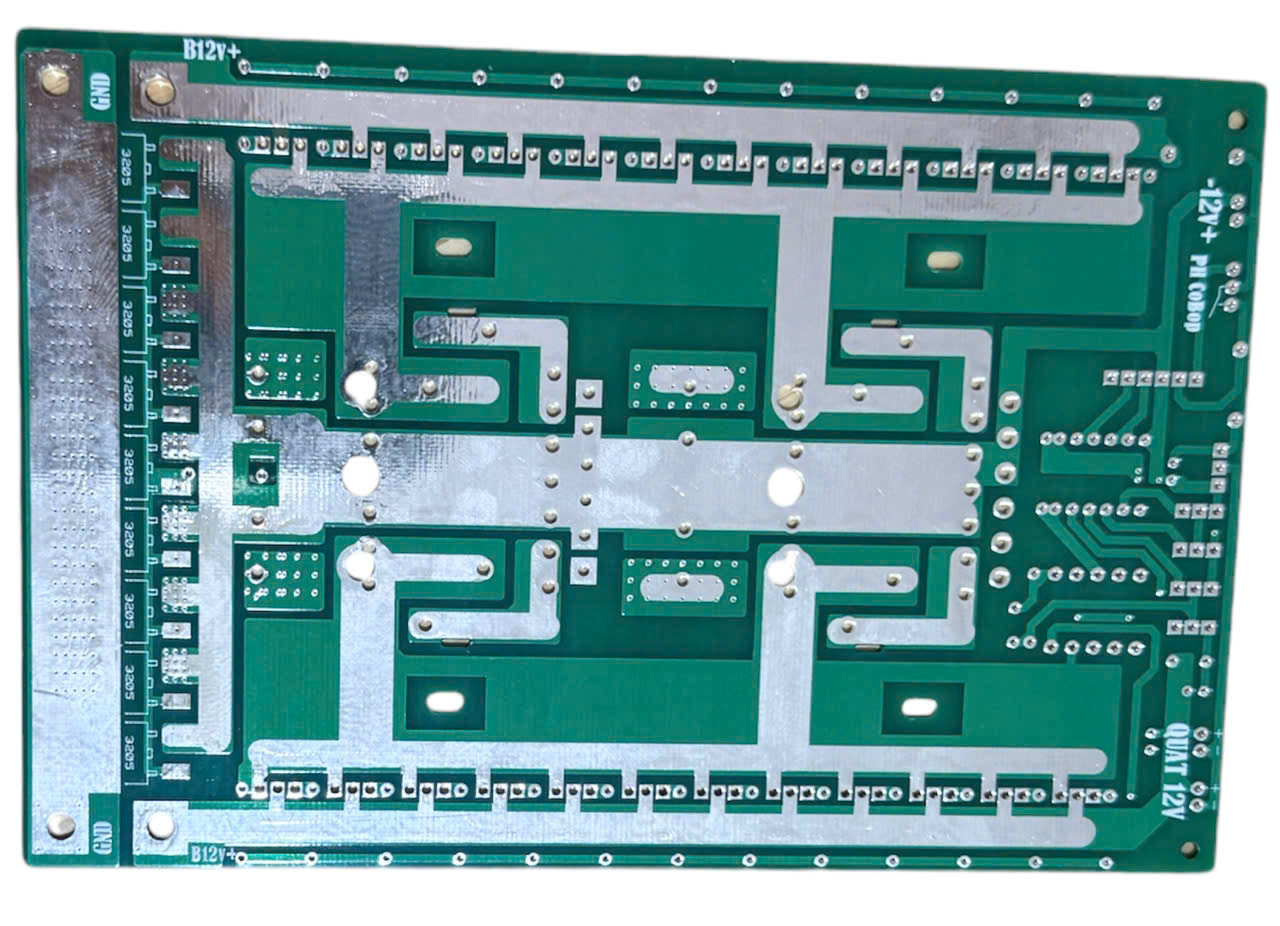

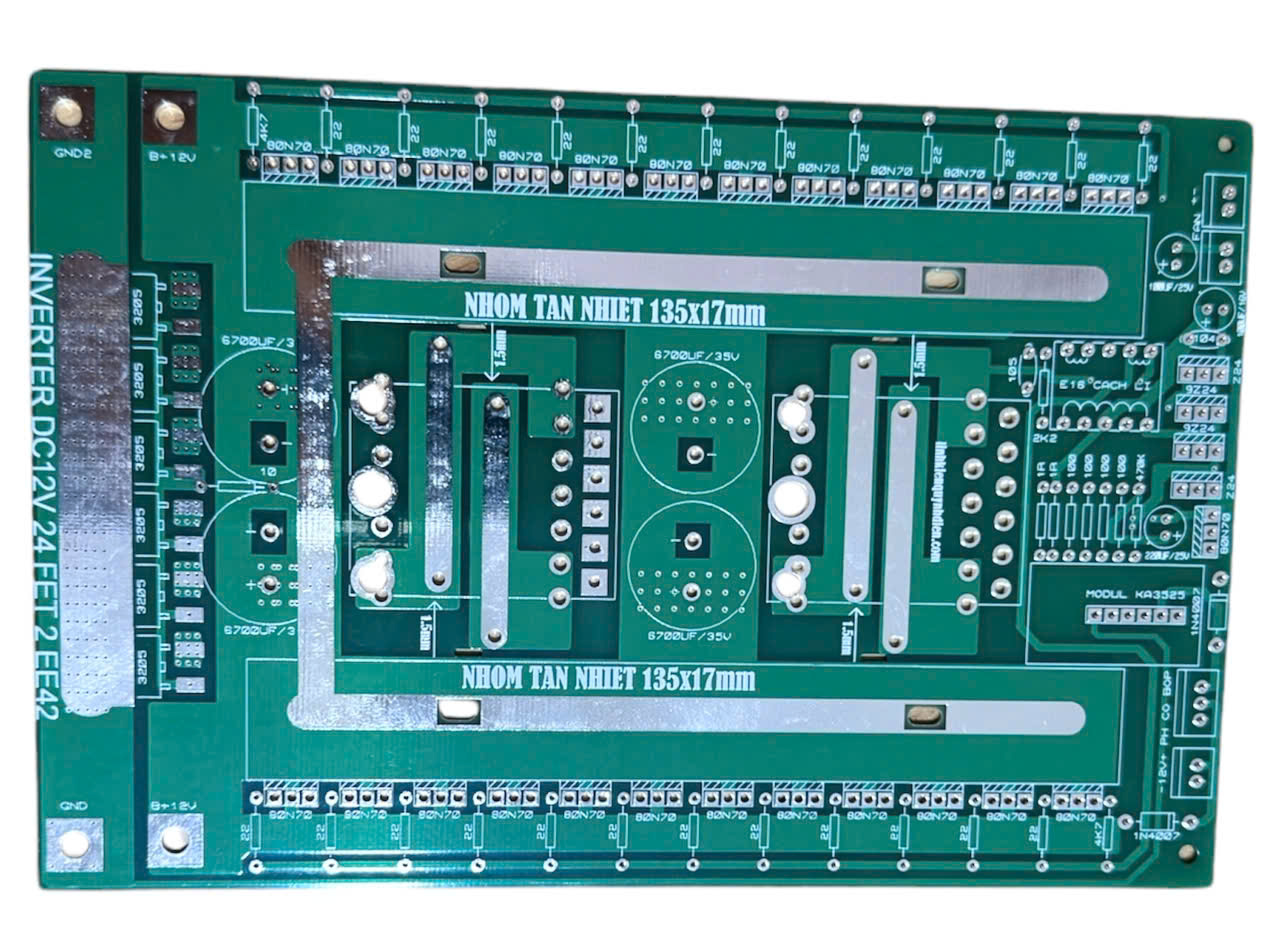

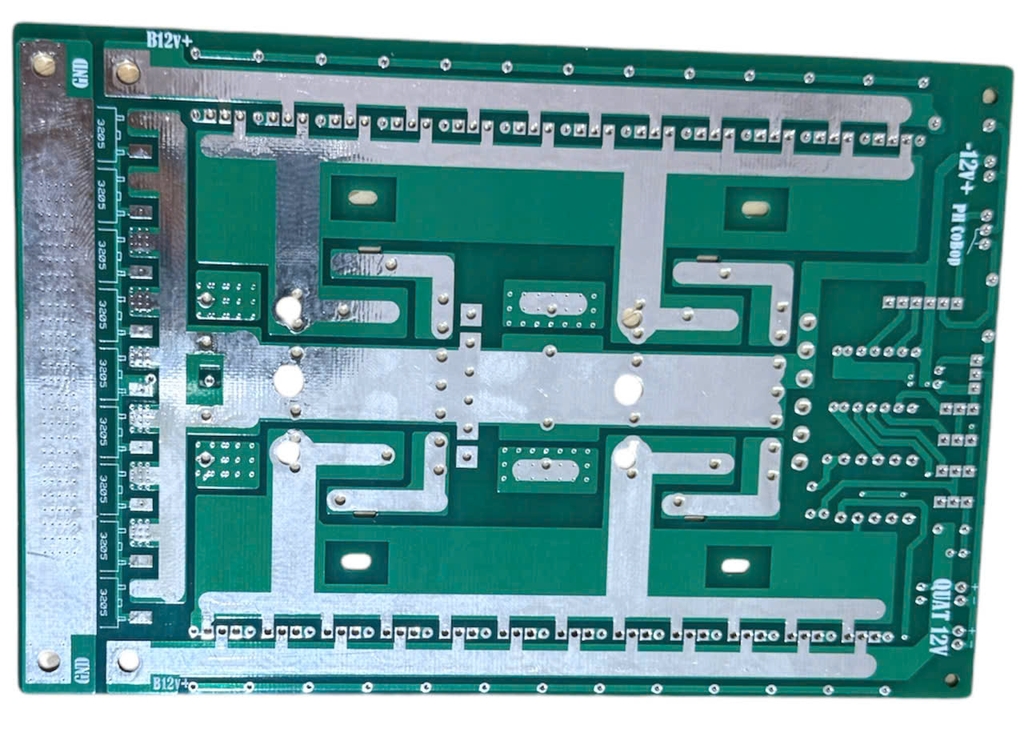

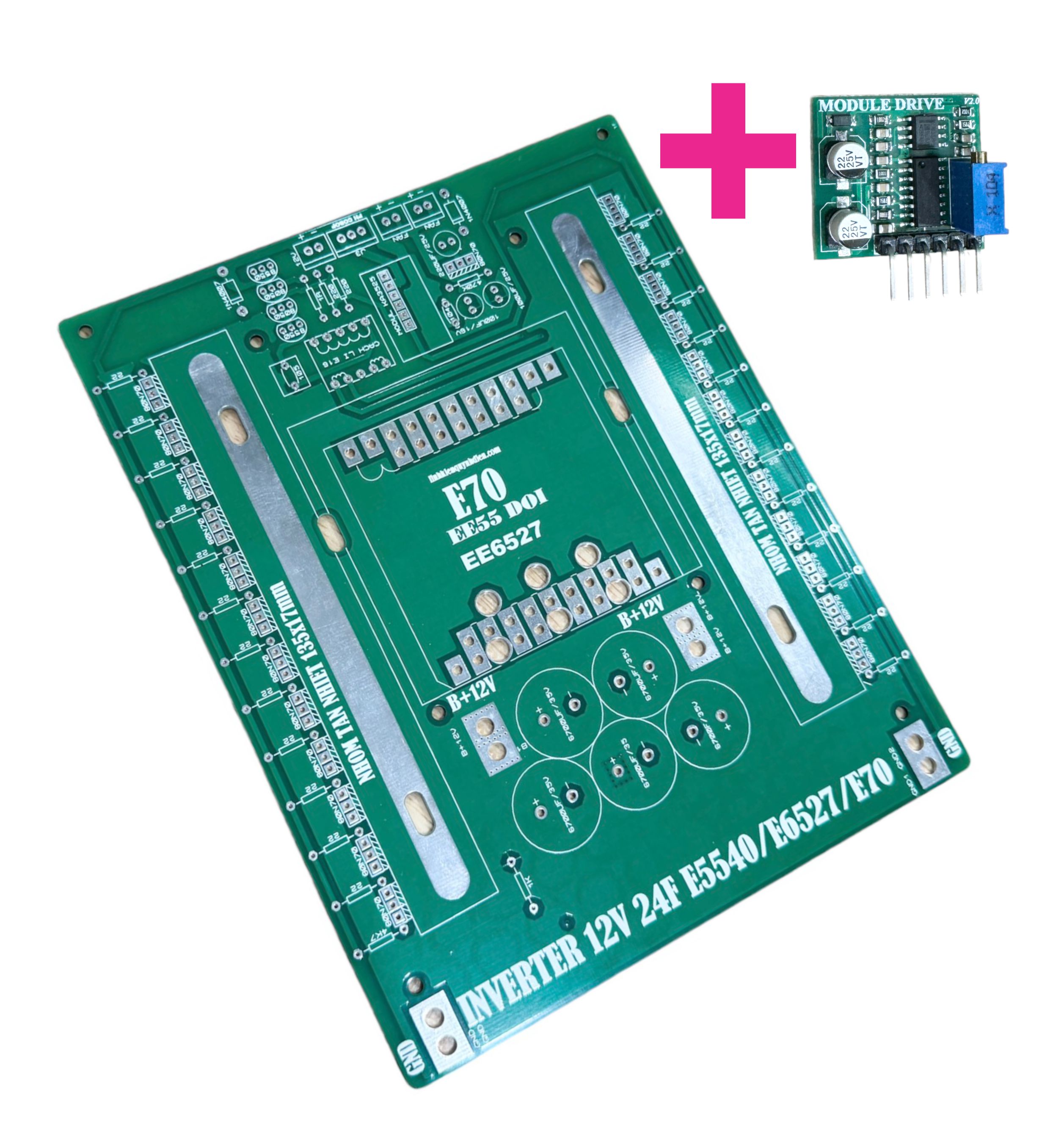

PCB mạch nguồn 24 FET nhỏ chuyên dùng lắp ráp mạch nguồn công suất, sử dụng nguồn vào 12V DC, kết hợp biến áp xung E65/E70 dạng nằm. Tùy cách quấn biến áp, có thể thiết kế điện áp đầu ra 220V, 600V, 1000V hoặc mức khác phù hợp nhu cầu.
Mạch sử dụng 24 FET nhỏ, hỗ trợ các loại 80N70, IRF3205, 1010, 75N75 hoặc MOSFET tương đương phù hợp. PCB được làm dạng mạch in 2 lớp, phíp sợi thủy tinh, các vị trí linh kiện có in thông số rõ ràng, thuận tiện cho thợ điện tử đối chiếu và lắp ráp.

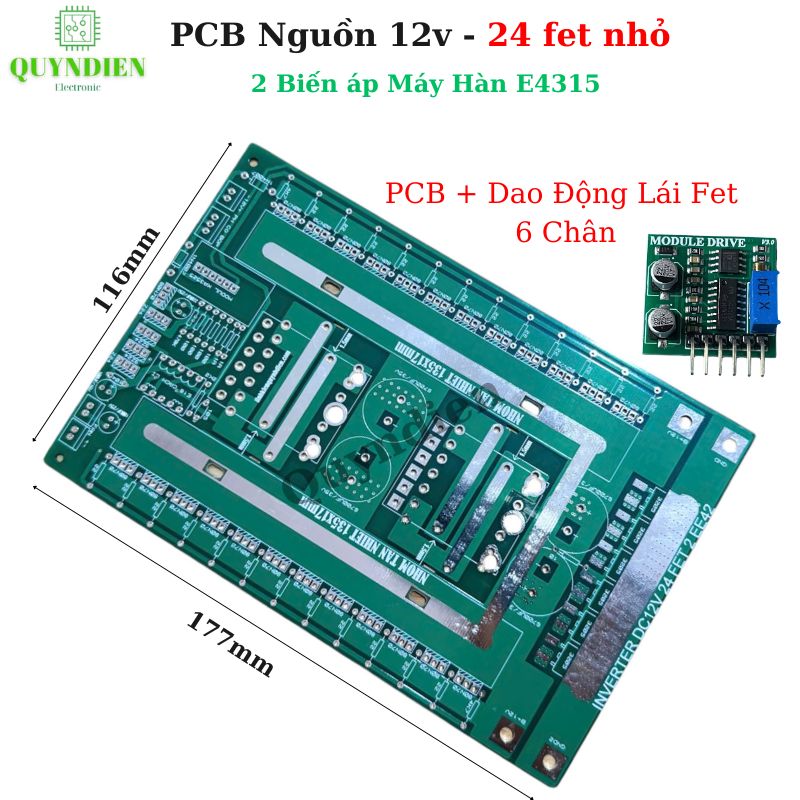

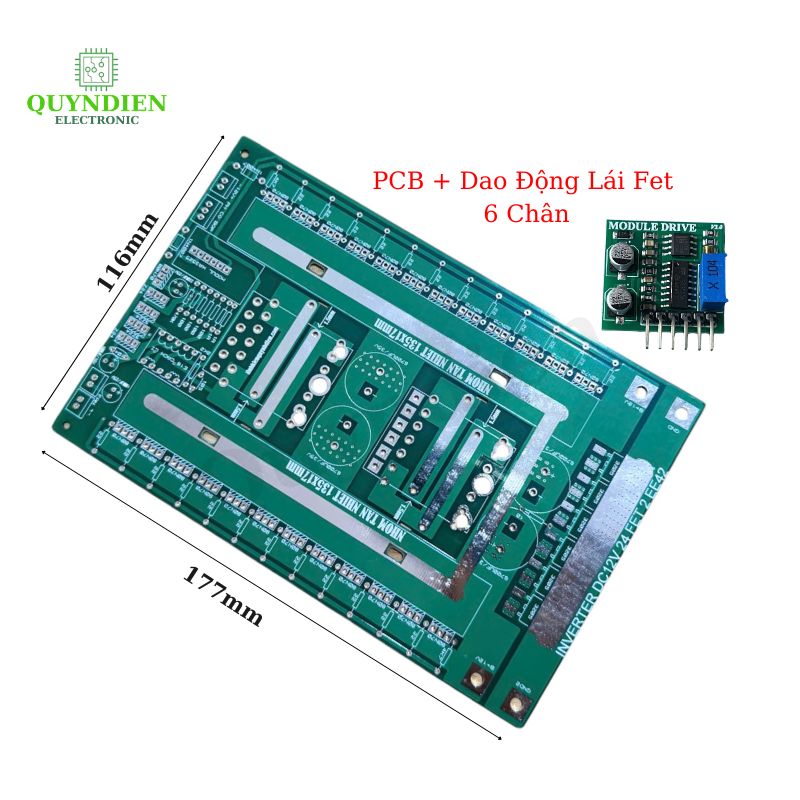

Sản phẩm kèm bo dao động KA3525 6 chân.
LƯU Ý: PCB trống chưa lắp linh kiện, không phải mạch thành phẩm.
ĐẶC ĐIỂM NỔI BẬT
- Thiết kế cho 24 FET công suất nhỏ.
- Dùng 80N70, IRF3205, 1010, 75N75 hoặc tương đương.
- Mạch in 2 lớp – phíp sợi thủy tinh.
- Sử dụng biến áp E65/E70 dạng nằm.
- Nguồn đầu vào thiết kế 12V DC.
- Điện áp đầu ra tùy chỉnh theo biến áp.
- Thông số, vị trí linh kiện in rõ trực tiếp trên PCB, dễ đối chiếu khi ráp.
- Kèm bo dao động KA3525, có 2 biến trở điều chỉnh.
- Phù hợp cho thợ điện tử, DIY và nghiên cứu mạch nguồn công suất.
BO DAO ĐỘNG KA3525
Bo dao động sử dụng KA3525, kết nối 6 chân và có 2 biến trở:
- Chỉnh tần số dao động.
- Chỉnh dòng ngắt bảo vệ quá tải đầu vào.
Thông số cài đặt mặc định:
Tần số: ~21kHz
Dòng ngắt: ~40A
Có thể điều chỉnh lại theo cấu hình thực tế.
CẤU HÌNH LINH KIỆN THAM KHẢO
- FET công suất: 24 FET nhỏ
- FET: 80N70 / IRF3205 / 1010 / 75N75 hoặc tương đương
- FET lái: 9Z24 & Z24
- FET chống ngược: 95N03
- Cuộn cách ly lái FET: E16 – 50/50/50 vòng
- Tụ lọc nguồn: 6700uF/35V hoặc 4700uF/35V
- Biến áp công suất: E65/E70 nằm
- Nhôm tản nhiệt tham khảo: 2 tầng, 10 cánh – 135×56×30mm
THÔNG SỐ KỸ THUẬT
- Loại: PCB nguồn 24 FET
- PCB: 2 lớp
- Chất liệu: Phíp sợi thủy tinh
- Tình trạng: PCB trống, chưa có linh kiện
- Nguồn vào: 12V DC
- FET công suất: 24 FET
- Bo dao động: KA3525 – 6 chân
- Tần số mặc định: ~21kHz
- Dòng ngắt mặc định: ~40A
- Biến áp: E65/E70 dạng nằm
- Điện áp đầu ra: tùy biến áp, có thể thiết kế 220V/600V/1000V hoặc mức khác
LƯU Ý
Khách hàng cần tự chuẩn bị linh kiện và có kiến thức điện tử để lắp ráp. Khi thay FET tương đương cần kiểm tra sơ đồ chân, điện áp, dòng, RDS(on) và khả năng tản nhiệt.
Nên kiểm tra xung KA3525 và tầng lái trước khi chạy đủ 24 FET. Điện áp đầu ra có thể rất cao, nguy hiểm điện giật, cần đảm bảo an toàn khi lắp ráp và thử nghiệm.
