COMBO PCB INVERTER 16 FET LỚN + MẠCH BĂM RỜI 4 IGBT AUTO NGUỒN NƯỚC + 2 BO LÁI (KA3525 & MCU 4 Chế Độ)

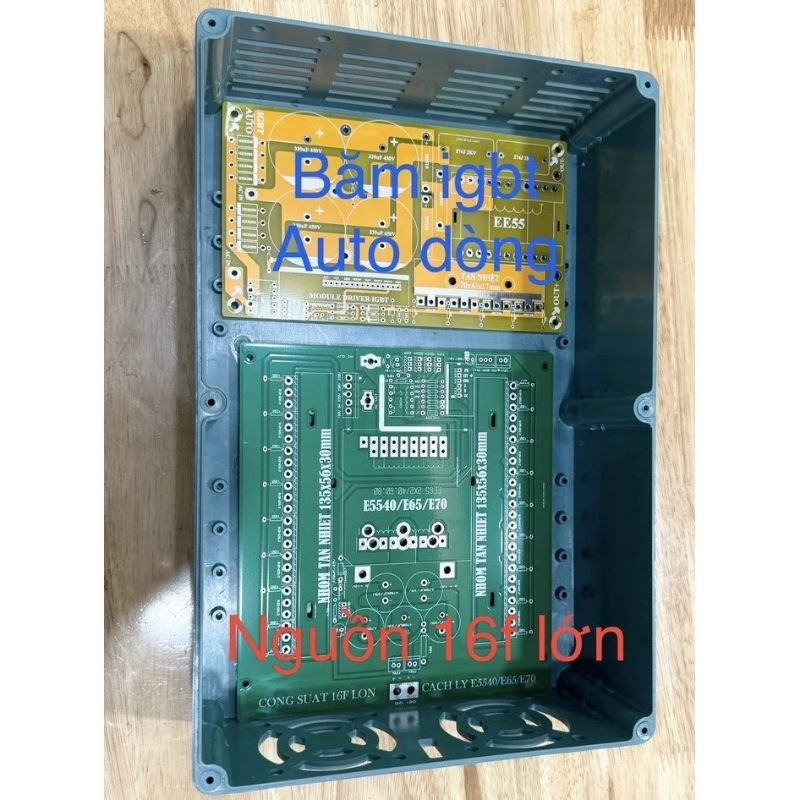

Kích thước vừa hộp 300x200x95mm | Linh Kiện Điện Tử Quỳnh Diễn
🛠️ Giới thiệu sản phẩm
Bộ combo PCB Nguồn INVERTER 16 FET LỚN kết hợp Mạch Băm Rời 4 IGBT Auto Dòng - Auto Nguồn Nước, đi kèm 2 bo lái: KA3525 và MCU 4 chế độ, là giải pháp thiết kế tối ưu cho anh em thợ thi công máy kích cá điện tử công suất vừa và lớn.
Sản phẩm được tách riêng mạch nguồn DC ra AC (INVERTER) và mạch băm điều chỉnh dòng, giúp việc lắp đặt, nâng cấp hoặc sửa chữa trở nên linh hoạt, thuận tiện.
✅ Link YouTube hướng dẫn lắp ráp chi tiết:
🔗 XEM HƯỚNG DẪN LẮP RÁP TẠI ĐÂY
🌟 Lợi ích nổi bật của combo
-
🔋 Công suất mạnh, ổn định, dễ sửa chữa với thiết kế rời giữa nguồn và băm.
-
⚡ Auto Dòng + Auto Nguồn Nước thông minh, đảm bảo hiệu quả đánh bắt trên mọi loại nước: ngọt – lợ – mặn – nhiều tạp chất.
-
🔧 Tùy chỉnh tần số linh hoạt từ 6kHz đến 33kHz, khuyến nghị chỉnh về 21kHz cho phù hợp biến áp E65/E70.
-
🧱 Bo FR4 sợi thủy tinh cao cấp, chịu nhiệt tốt, độ bền lâu dài.
-
🛡️ Tích hợp đầy đủ các tính năng bảo vệ quá dòng, chống chập, chống ngược cực, an toàn khi sử dụng.
⚙️ Các tính năng chính
-
✅ Mạch công suất INVERTER 16 FET LỚN: sử dụng biến áp EE6527 hoặc E70 nằm, lái bằng bo dao động KA3525.
-
✅ Mạch băm rời 4 IGBT: tích hợp Auto Duty tự chỉnh dòng và nguồn nước, điều khiển bằng bo MCU 4 chế độ.
-
✅ 2 bo lái kết hợp:
-

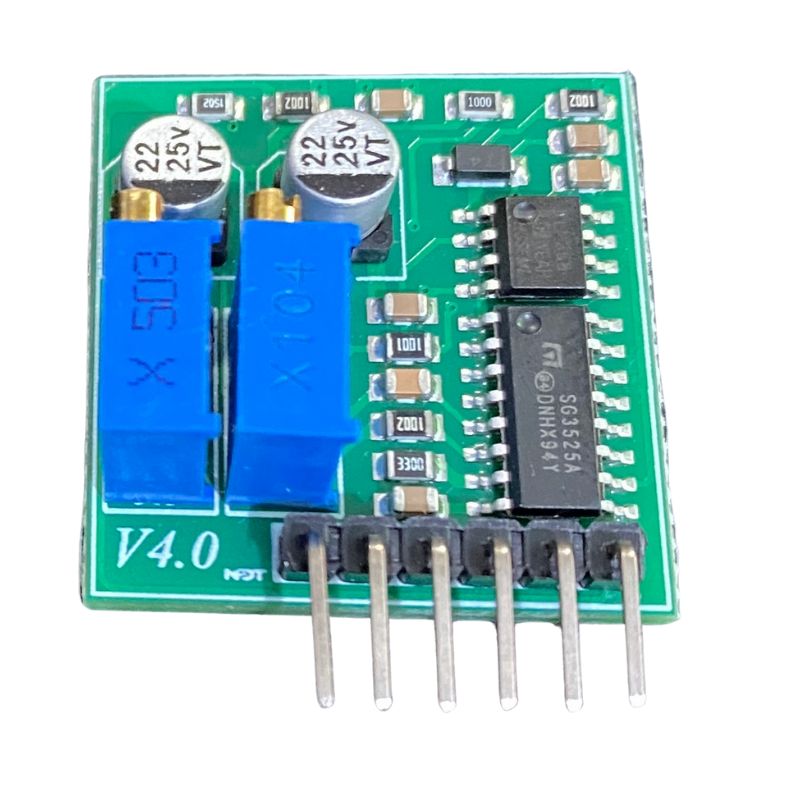

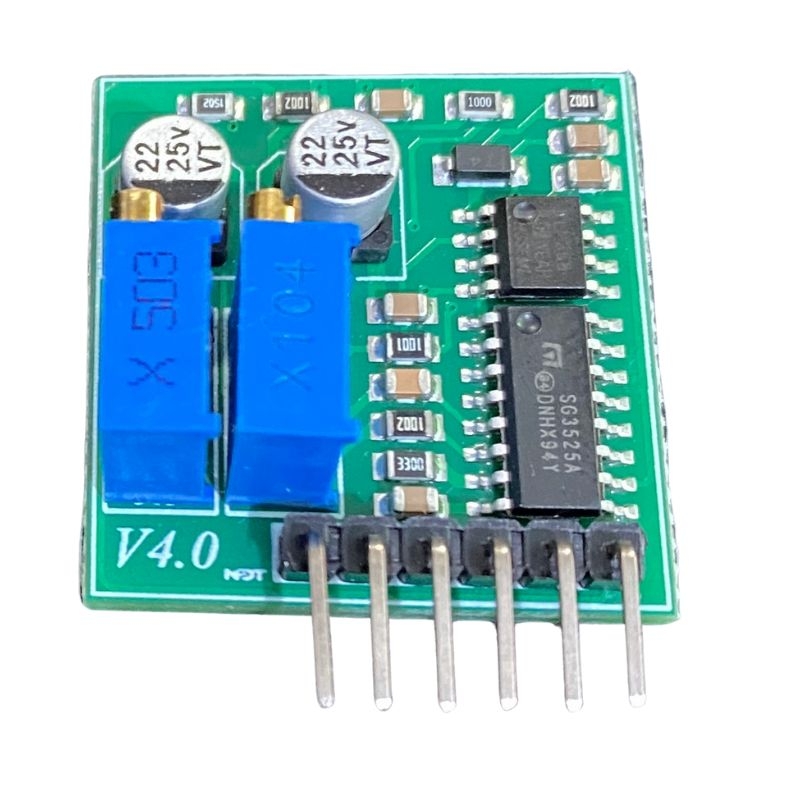

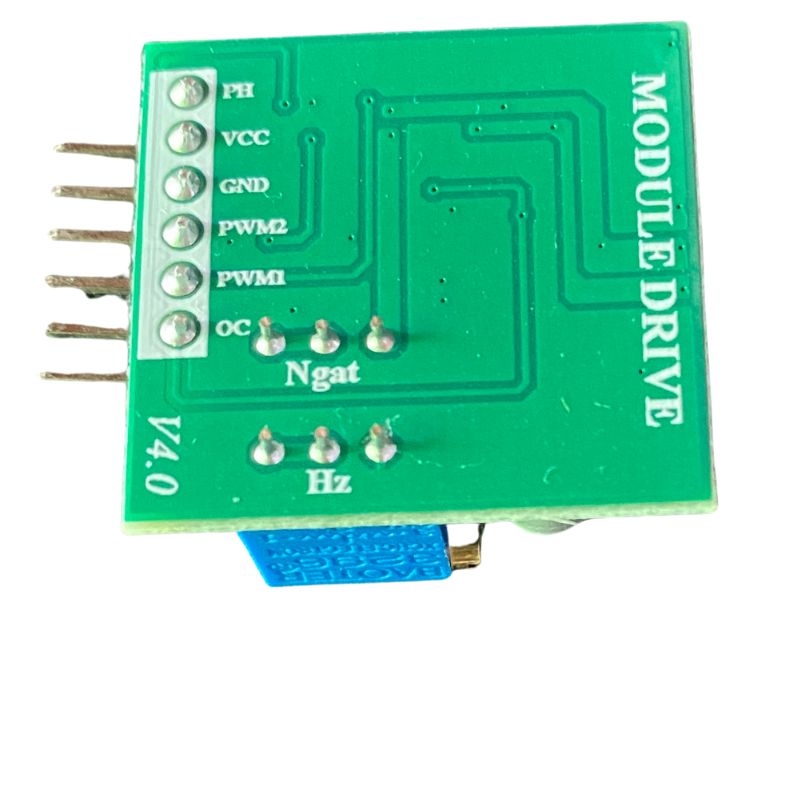

KA3525 cho phần inverter → dễ tùy chỉnh tần số, chỉnh quá dòng.
-
MCU 4 chế độ cho phần băm IGBT → tự điều chỉnh phù hợp môi trường nước.
-
-
✅ Quạt làm mát auto: chạy khi bóp cò, tự tắt sau 10 giây không hoạt động.
-
✅ Công nghệ SMT, bản mạch sạch đẹp, dễ lắp đặt, dễ bảo trì.
📐 Thông số kỹ thuật chi tiết

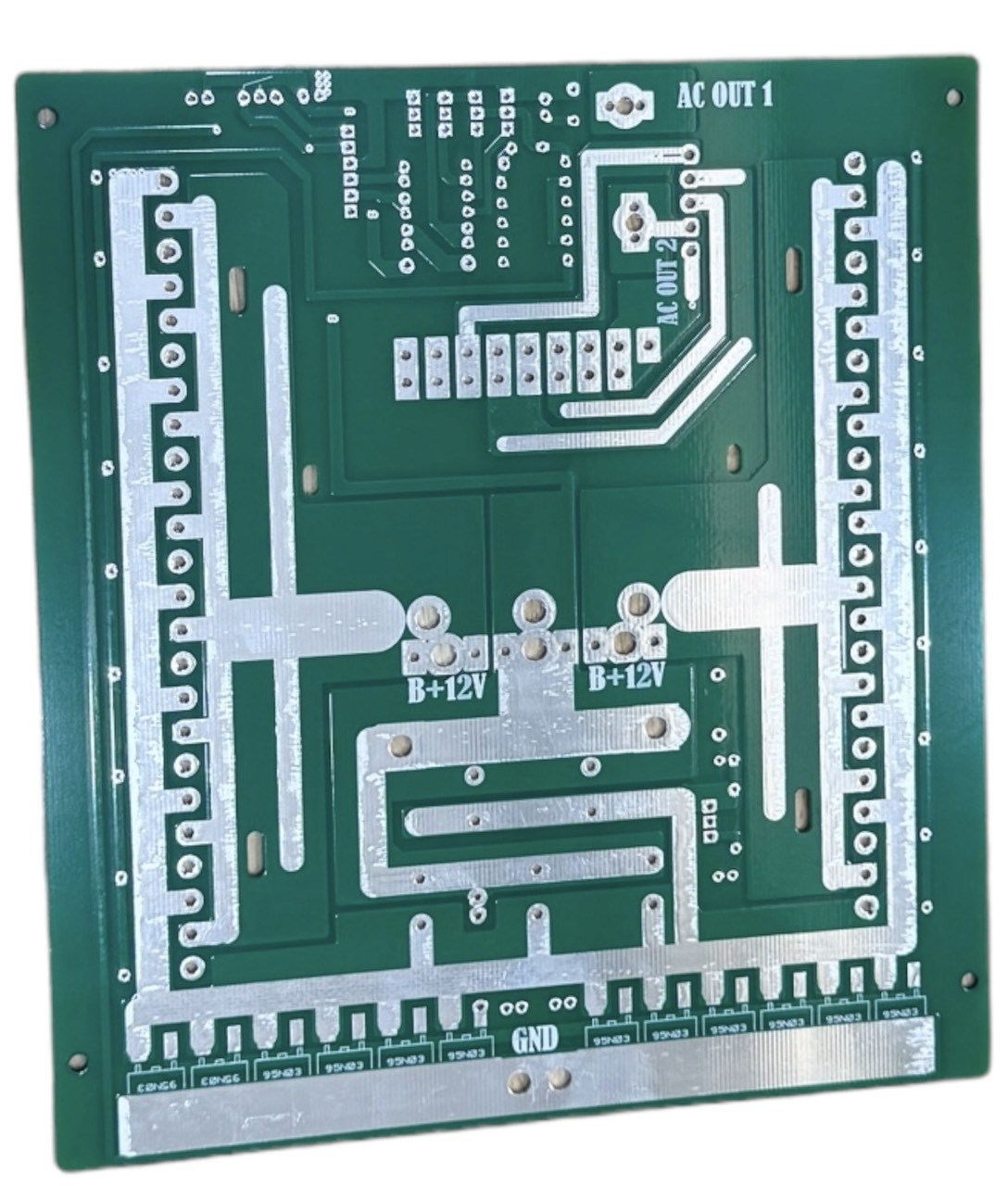

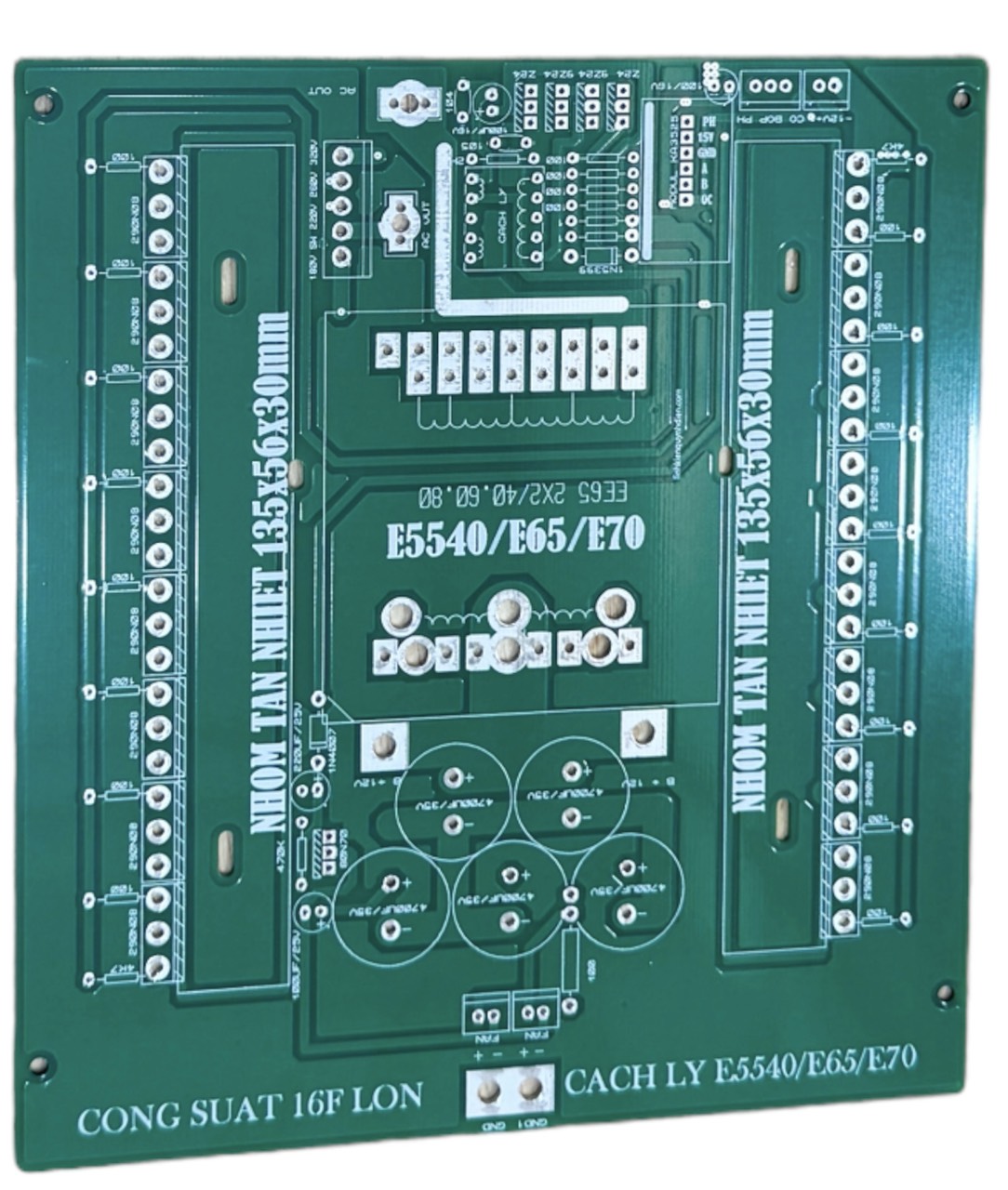

📦 Phần Mạch Nguồn INVERTER 16 FET LỚN
-
Kích thước PCB: 175mm x 159mm
-
Biến áp: EE6527 hoặc E70 nằm
-
Tản nhiệt FET: 135mm x 17mm (2 tầng là phù hợp)
-
Tụ lọc 12V: Ø18mm
-

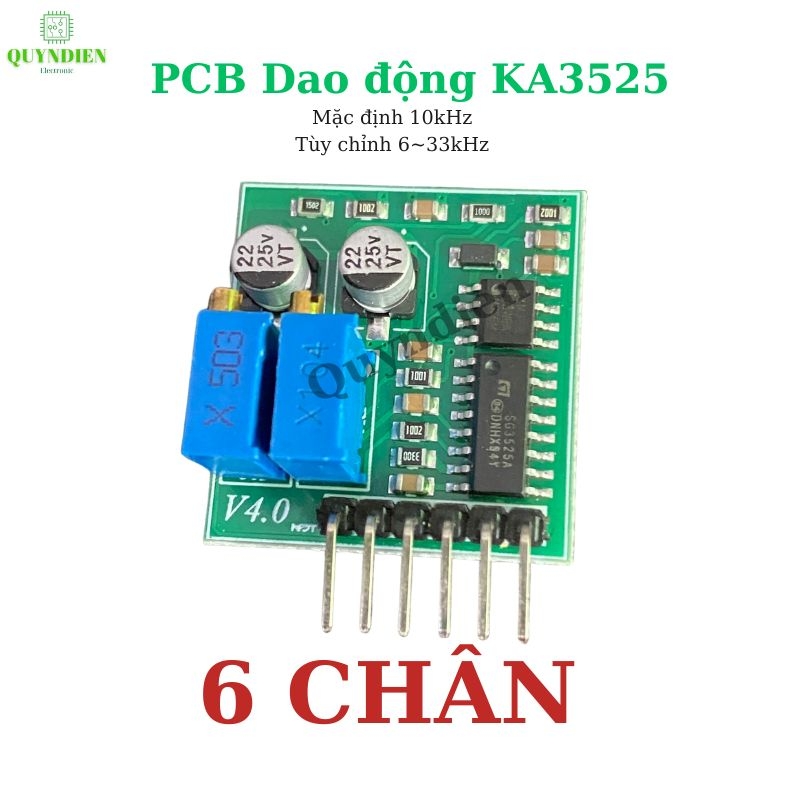

Lái bằng bo KA3525, tần số mặc định 10kHz (tùy chỉnh 6kHz – 33kHz), khuyến nghị 21kHz khi chạy E65/E70.
-
Chỉnh quá dòng trực tiếp trên bo dao động (mặc định 40A, tùy chỉnh tăng giảm theo nhu cầu).

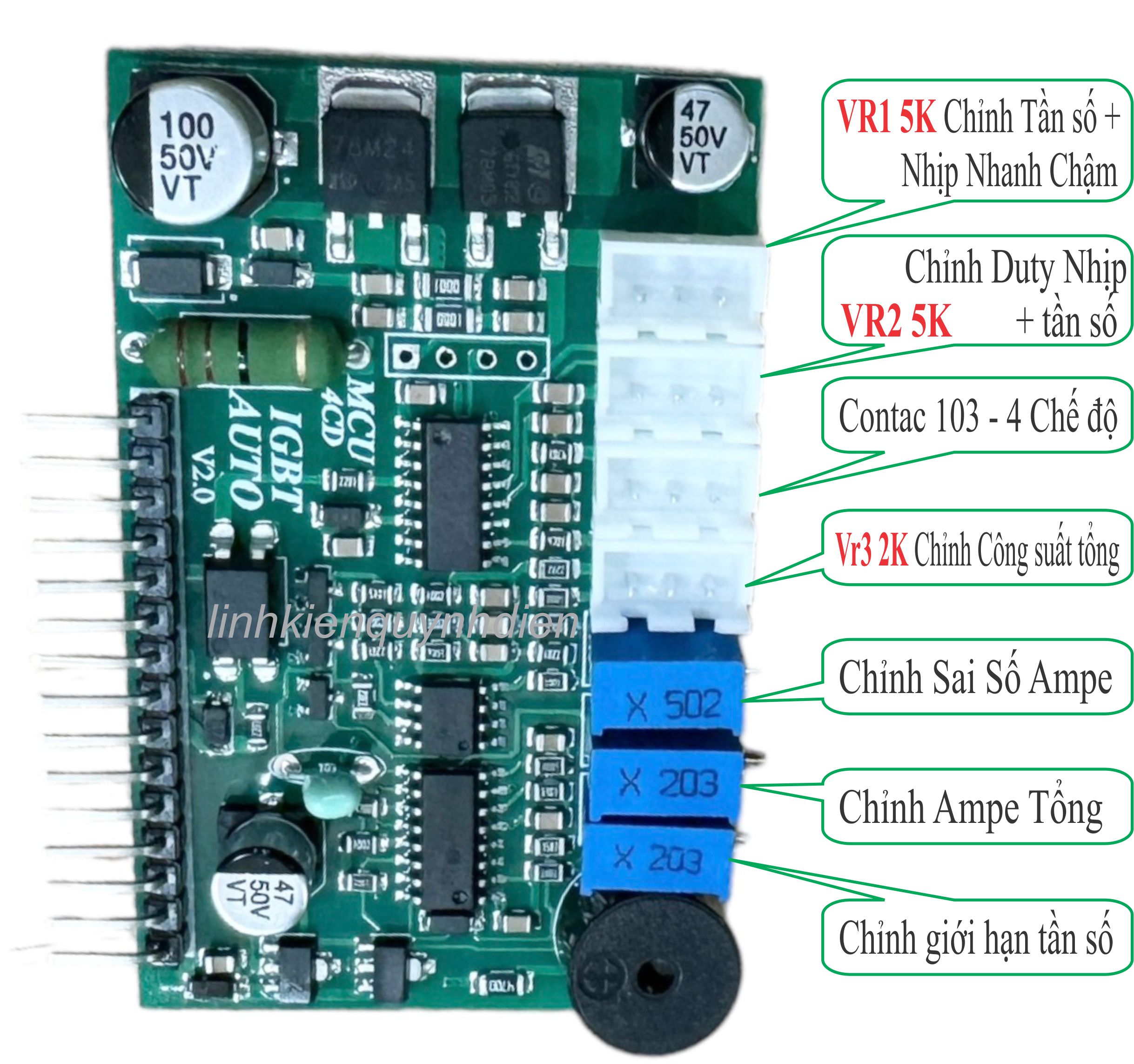

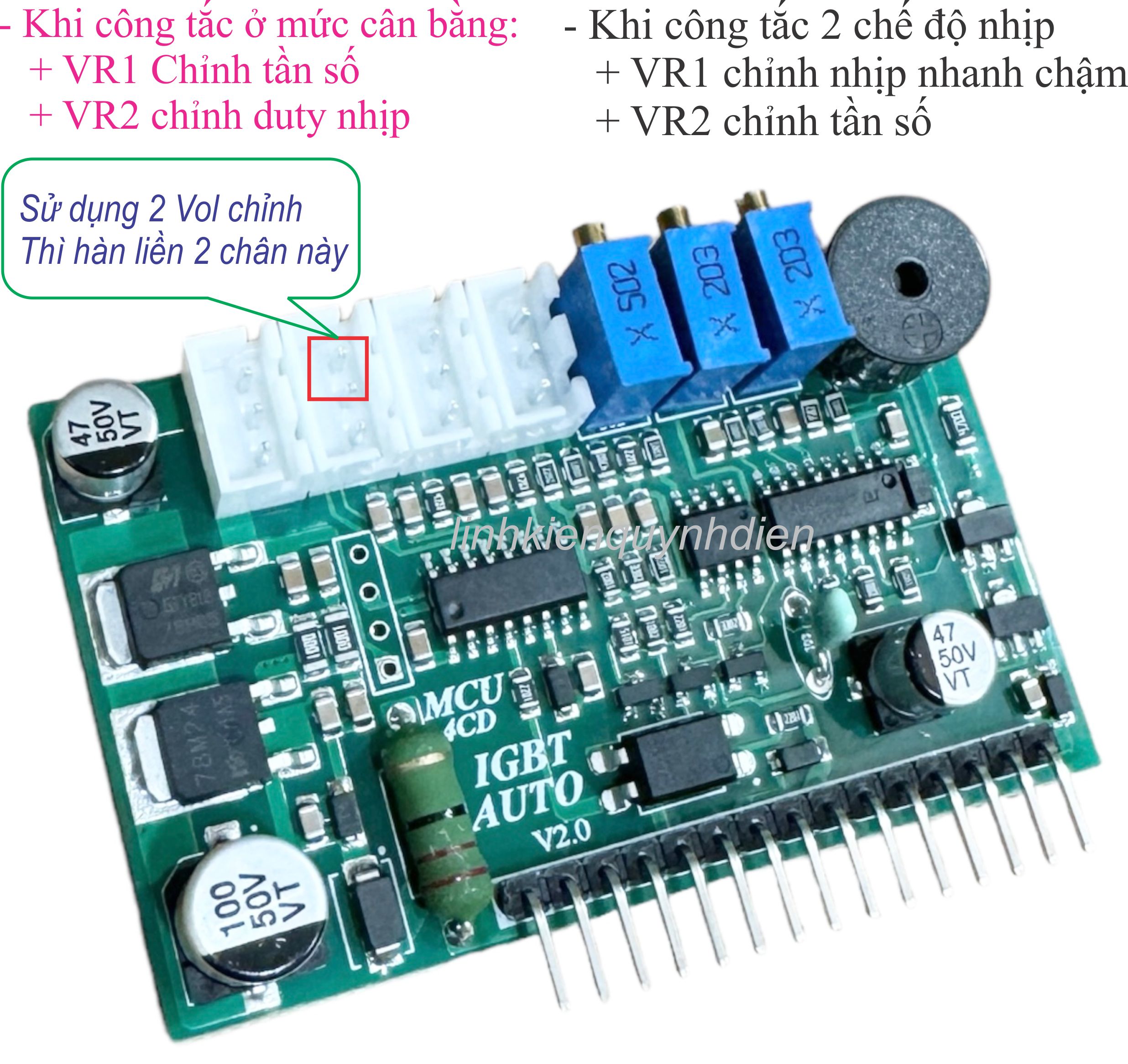

⚡ Phần Mạch Băm Rời 4 IGBT + Module Lái MCU 4 Chế Độ
-
Kích thước PCB: 173mm x 98mm x 1.6mm
-
Tản nhiệt IGBT: 70mm x 43mm x 17mm
-
IGBT sử dụng: 4 con (hỗ trợ 40T120, 25N120, 60N100,...)
-
Cuộn cảm: EE5520 đứng, dây đồng 1.8mm, 65 vòng
-
Biến áp dò dòng: E16, quấn thêm 1 vòng dây 1.2mm
-
Tụ lọc đầu ra: 4 tụ Ø35mm
-
Nguồn chính sau khi nhân áp: 600V – 800V DC, nguồn phụ lái: 36V – 42V AC
-
Auto Dòng – Auto Nguồn Nước, chống quá tải – chống chập – chống ngược cực.
-
Điều khiển bằng MCU 4 chế độ (đã lập trình sẵn).
❗️ Lưu ý khi sử dụng
-
Sản phẩm chỉ dành cho thợ lành nghề, có kinh nghiệm điện tử.
-
Các thông số có thể có sai số nhẹ do nhà sản xuất hoặc theo từng lô hàng.
-
Không bảo hành nếu lỗi do sai nguồn, chập mạch, đấu sai kỹ thuật.
-
Sản phẩm đã kiểm tra kỹ trước khi giao.
