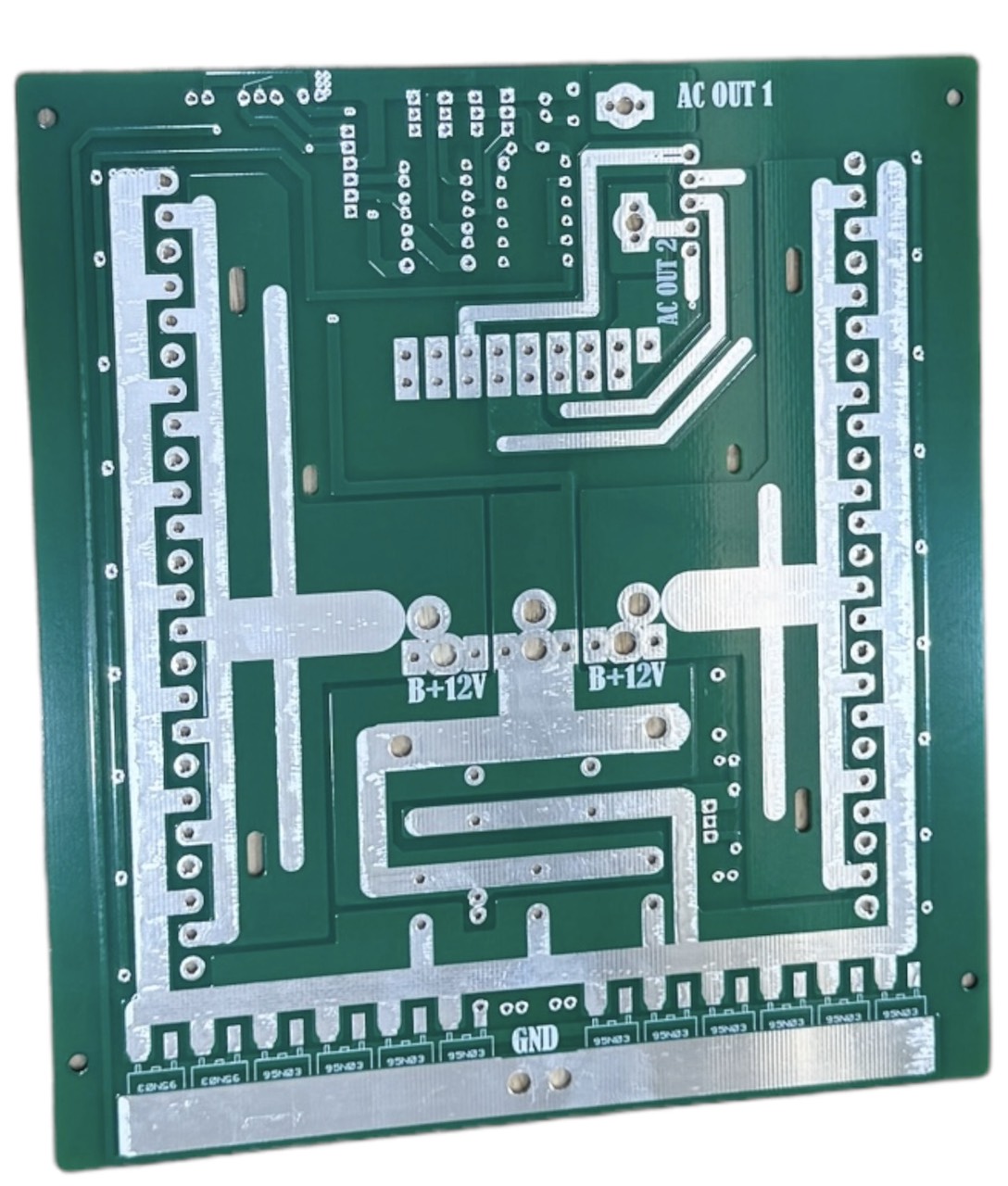

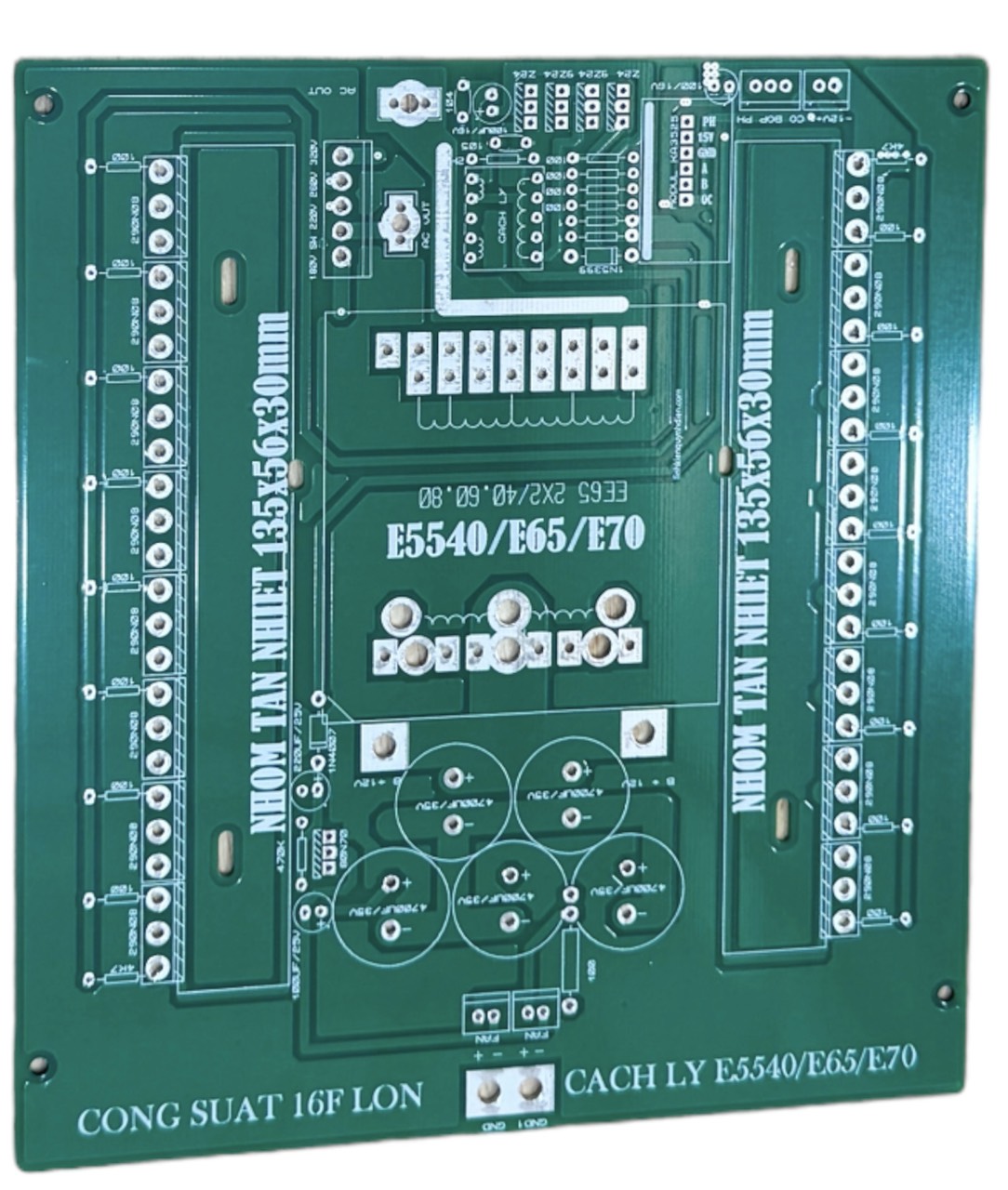

PCB Mạch Nguồn 16 FET Lớn E65/E70 Nằm – PCB 2 Lớp Phíp Sợi Thủy Tinh, Kèm Bo Dao Động KA3525

PCB mạch nguồn 16 FET lớn chuyên dùng để lắp ráp mạch nguồn công suất, sử dụng nguồn vào 12V DC, kết hợp biến áp xung E65/E70 dạng nằm để biến đổi lên điện áp cao theo nhu cầu.

Mạch hỗ trợ 16 FET công suất lớn 290N08 hoặc loại tương đương, kèm bo dao động KA3525 6 chân. Tùy cách quấn và thông số biến áp, người dùng có thể thiết kế điện áp đầu ra 220V, 320v, 450v 600V, 1000V hoặc mức điện áp khác phù hợp.

PCB được thiết kế mạch in 2 lớp, sử dụng phíp sợi thủy tinh, phù hợp cho việc lắp ráp và nghiên cứu các mạch nguồn công suất.

LƯU Ý: Sản phẩm là PCB trống chưa lắp linh kiện, kèm bo dao động KA3525. Người sử dụng cần có kiến thức về điện tử công suất, MOSFET và biến áp xung trước khi lắp ráp.

ĐẶC ĐIỂM – LỢI ÍCH NỔI BẬT

Mạch in 2 lớp, thuận tiện bố trí đường mạch và linh kiện.
PCB sử dụng phíp sợi thủy tinh, phù hợp cho bo mạch điện tử công suất.
Thiết kế sẵn vị trí cho 16 FET công suất lớn.
Sử dụng 290N08 hoặc MOSFET tương đương phù hợp.
Hỗ trợ biến áp xung E65/E70 dạng nằm.
Nguồn đầu vào thiết kế 12V DC.
Điện áp đầu ra có thể tùy biến theo cách quấn biến áp.
Trên PCB có in thông số và vị trí linh kiện rõ ràng, thuận tiện đối chiếu khi lắp ráp.
Kèm bo dao động KA3525, có 2 biến trở điều chỉnh.
Phù hợp cho thợ điện tử, DIY, nghiên cứu và lắp ráp nguồn công suất.

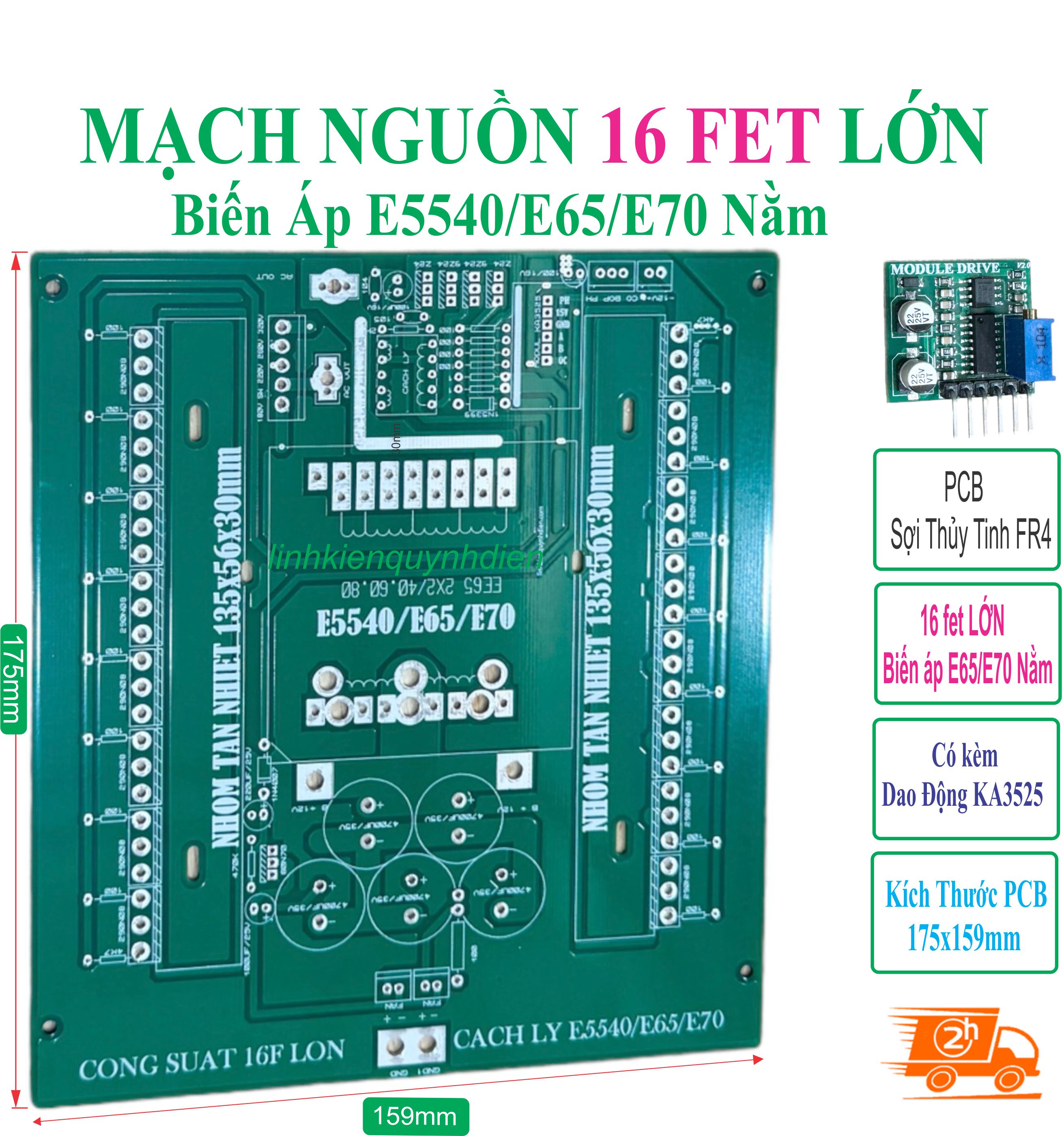

BO DAO ĐỘNG KA3525

Mạch đi kèm bo dao động lái FET sử dụng KA3525, kết nối với bo công suất qua 6 chân.

Trên bo có 2 biến trở điều chỉnh:

1 biến trở chỉnh tần số dao động.
1 biến trở chỉnh dòng ngắt bảo vệ quá tải đầu vào.

Thông số cài đặt mặc định:

Tần số: khoảng 21kHz
Dòng ngắt quá tải: khoảng 40A

Người có chuyên môn có thể điều chỉnh lại để phù hợp với cấu hình FET, biến áp và yêu cầu sử dụng thực tế.

CẤU HÌNH LINH KIỆN THAM KHẢO

FET công suất

PCB bố trí 16 vị trí FET lớn, sử dụng:

290N08 hoặc loại tương đương phù hợp.

Tầng lái FET sử dụng:

9Z24 & Z24

FET chống ngược

95N03

Cuộn cách ly lái FET

Sử dụng lõi E16, cấu hình:

50 vòng / 50 vòng / 50 vòng

Tụ lọc nguồn đầu vào

Có thể sử dụng:

6700uF/35V
4700uF/35V

Tụ giúp lọc và hỗ trợ ổn định nguồn DC cấp cho tầng công suất.

Nhôm tản nhiệt

Để tản nhiệt cho 16 FET lớn, cấu hình tham khảo sử dụng:

Loại: Nhôm tản nhiệt 2 tầng
Số cánh: 10 cánh
Kích thước: 135 × 56 × 30mm

Tản nhiệt phù hợp rất quan trọng khi MOSFET hoạt động ở dòng lớn.

BIẾN ÁP E65/E70 – TÙY BIẾN ĐIỆN ÁP

PCB thiết kế cho biến áp E65/E70 dạng nằm. Điện áp đầu ra phụ thuộc vào cách quấn biến áp, số vòng dây, tỷ số vòng sơ cấp/thứ cấp, tần số hoạt động và tải thực tế.

Có thể thiết kế các mức như:

220V – 320v - 450v - 600V – 1000V hoặc mức điện áp khác theo nhu cầu và cấu hình biến áp.

Vì vậy, đây là lựa chọn phù hợp cho người muốn tự nghiên cứu hoặc lắp ráp bộ nguồn biến đổi 12V theo cấu hình riêng.

THÔNG SỐ KỸ THUẬT

Sản phẩm: PCB mạch nguồn 16 FET
Loại PCB: Mạch in 2 lớp
Vật liệu PCB: Phíp sợi thủy tinh
Tình trạng: PCB trống, chưa lắp linh kiện
Nguồn đầu vào thiết kế: 12V DC
Số FET công suất: 16 FET
FET công suất: 290N08 hoặc tương đương
FET lái: 9Z24 & Z24
FET chống ngược: 95N03
Biến áp công suất: E65/E70 nằm
Cuộn cách ly lái FET: E16 – 50/50/50 vòng
IC bo dao động: KA3525
Kết nối bo dao động: 6 chân
Số biến trở: 2
Tần số mặc định: khoảng 21kHz
Dòng ngắt quá tải mặc định: khoảng 40A
Tụ lọc nguồn: 6700uF/35V hoặc 4700uF/35V
Nhôm tản nhiệt tham khảo: 2 tầng, 10 cánh
Kích thước nhôm: 135 × 56 × 30mm
Điện áp đầu ra: Tùy cấu hình biến áp – 220V/600V/1000V hoặc mức khác phù hợp

LƯU Ý KHI LẮP RÁP

Đây là PCB trống, không phải mạch nguồn hoàn chỉnh.
Cần kiểm tra đúng chân MOSFET và đúng chiều linh kiện trước khi hàn.
Khi thay FET tương đương cần kiểm tra điện áp, dòng, RDS(on), sơ đồ chân và khả năng tản nhiệt.
Nên kiểm tra bo KA3525, xung lái và tầng driver trước khi chạy đủ 16 FET.
Cần sử dụng tản nhiệt phù hợp khi thử tải công suất lớn.
Điện áp đầu ra có thể lên tới hàng trăm hoặc hàng nghìn volt, có nguy cơ điện giật nguy hiểm. Chỉ nên lắp ráp và thử nghiệm khi có kiến thức chuyên môn.
