MÔ TẢ SẢN PHẨM

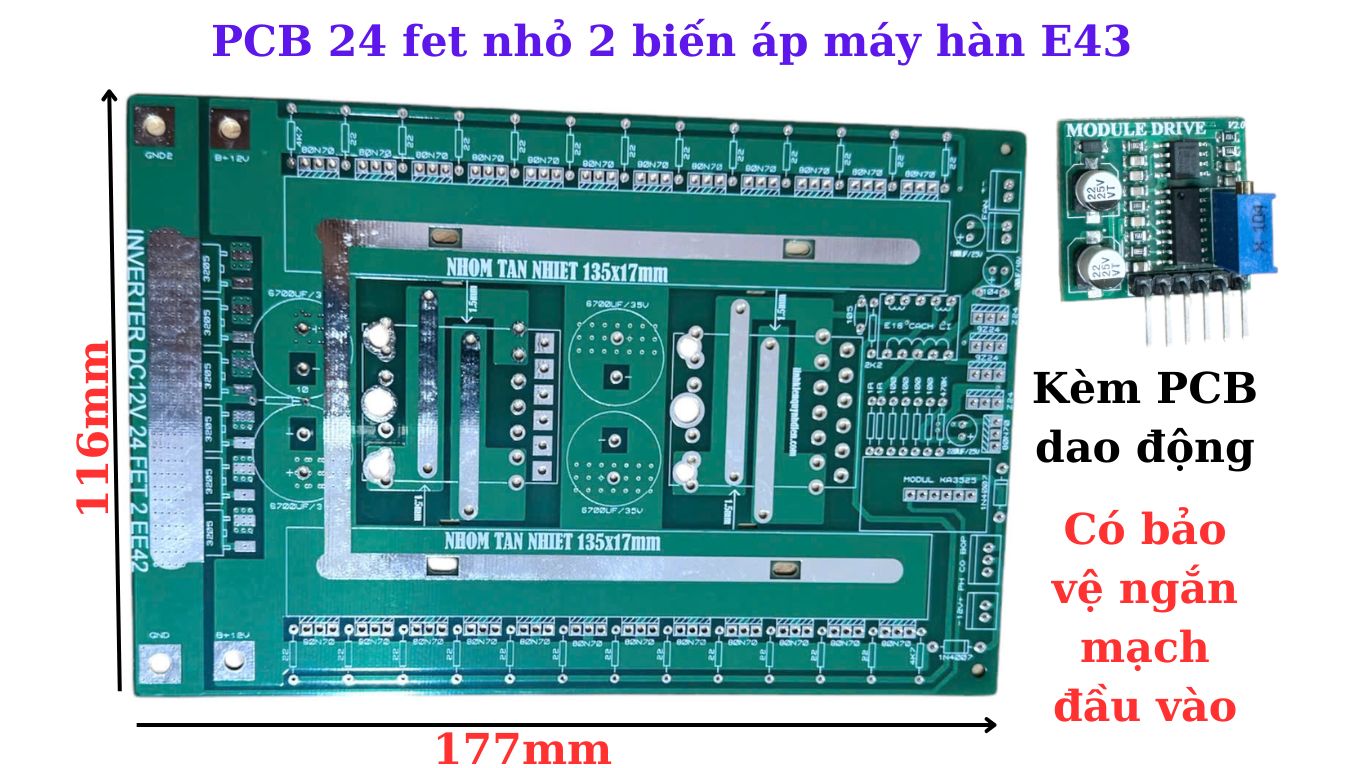

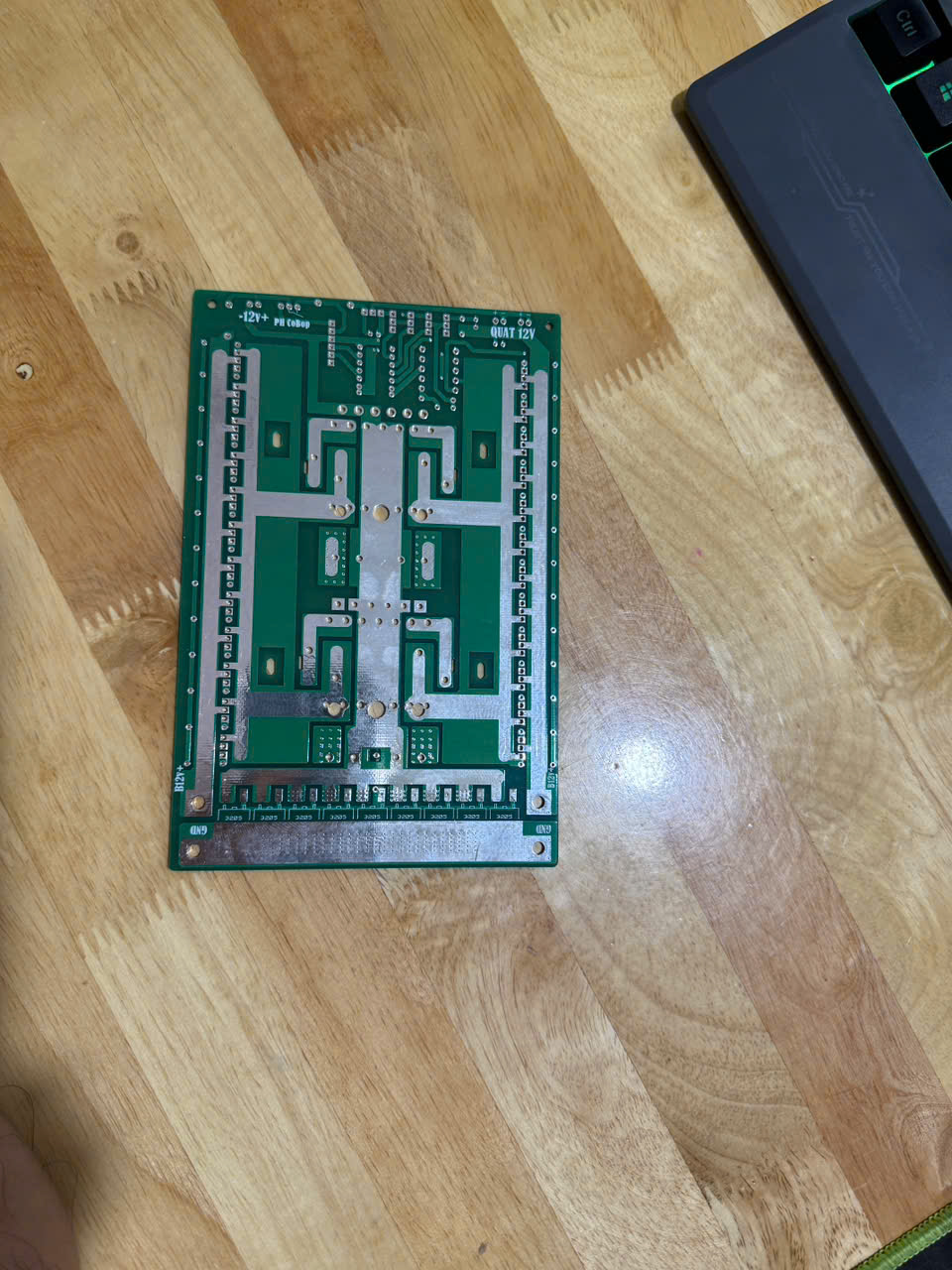

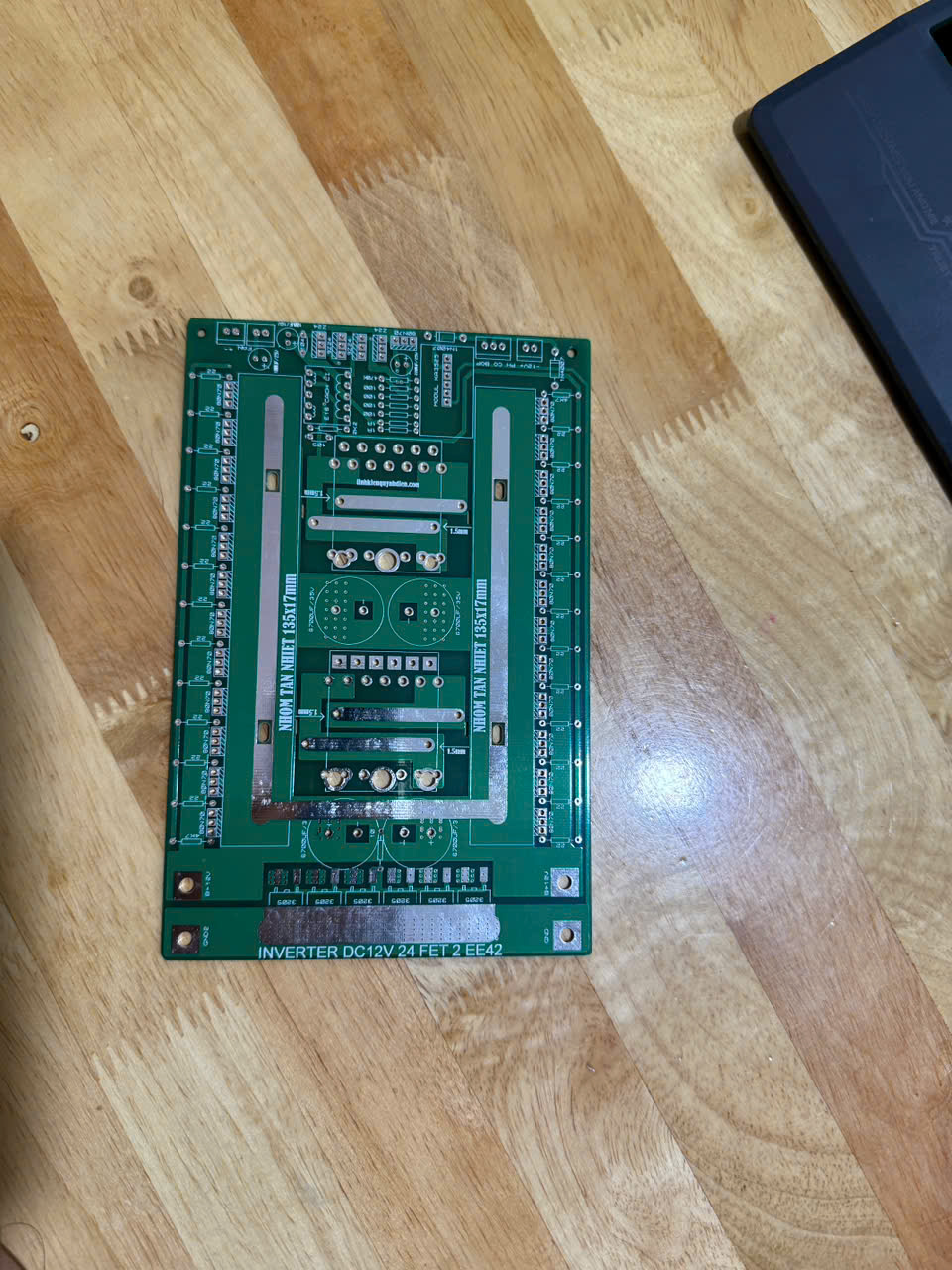

PCB mạch kích Inverter 24 FET nhỏ là PCB trống chưa có linh kiện, dùng để lắp ráp tầng công suất chuyển đổi nguồn DC 12V qua biến áp để tạo điện áp đầu ra theo cấu hình và nhu cầu sử dụng.
Mạch thiết kế chạy 24 MOSFET nhỏ, sử dụng 2 biến áp EE42/E43 đứng hoặc biến áp máy hàn phù hợp. PCB làm bằng phíp sợi thủy tinh FR4, bố trí linh kiện gọn gàng, trên mạch có in thông số và vị trí linh kiện rõ ràng, giúp thợ dễ nhận biết và lắp đúng linh kiện theo thông số được in trên PCB.
Sản phẩm kèm bo dao động KA3525, hỗ trợ tùy chỉnh tần số và ngưỡng ngắt quá tải đầu vào.
TÍNH NĂNG NỔI BẬT
- PCB công suất sử dụng 24 MOSFET nhỏ.
- Điện áp đầu vào thiết kế: 12V DC.
- Sử dụng 2 biến áp EE42/E43 đứng hoặc biến áp máy hàn phù hợp.
- Điện áp đầu ra tùy chỉnh theo biến áp và nhu cầu sử dụng.
- Biến áp cách ly lái FET: E16.
- FET đệm lái: 9Z24 & Z24.
- Nhôm tản nhiệt cho 24 FET: 135 × 17mm.
- Có vị trí lắp quạt làm mát khi bóp cò.
- Có chống ngược cực và hỗ trợ ngắt khi quá tải đầu vào.
- PCB FR4 sợi thủy tinh, chắc chắn, dễ lắp ráp.
- Thông số linh kiện được in trực tiếp, rõ ràng trên PCB, thuận tiện cho thợ lắp ráp và kiểm tra.
BO DAO ĐỘNG KA3525 ĐI KÈM
Sản phẩm kèm 01 bo dao động sử dụng KA3525, có 2 biến trở điều chỉnh:
- Biến trở chỉnh tần số: mặc định khoảng 21kHz.
- Biến trở chỉnh ngưỡng ngắt quá tải đầu vào: mặc định khoảng 40A.
Các giá trị trên có thể tùy chỉnh theo cấu hình thực tế. Người sử dụng cần có kiến thức điện tử để hiệu chỉnh phù hợp với MOSFET, biến áp, nguồn và tải.
THÔNG SỐ KỸ THUẬT
- Loại sản phẩm: PCB trống, chưa có linh kiện
- Điện áp đầu vào: 12V DC
- MOSFET công suất: 24 FET nhỏ
- Biến áp công suất: 2 × EE42/E43 đứng
- Biến áp cách ly lái FET: E16
- FET đệm: 9Z24 & Z24
- Bo dao động: KA3525
- Tần số mặc định: khoảng 21kHz
- Ngưỡng quá tải mặc định: khoảng 40A
- Kích thước PCB: khoảng 177 × 116mm
- Nhôm tản nhiệt 24 FET: 135 × 17mm
- Vị trí tụ lọc nguồn 12V: khoảng Ø19mm
- PCB: FR4 sợi thủy tinh
- Điện áp đầu ra: phụ thuộc biến áp và cấu hình lắp ráp
- Xuất xứ: Trung Quốc
Bộ sản phẩm gồm: 01 PCB mạch công suất trống + 01 bo dao động KA3525.
Chưa bao gồm linh kiện lắp trên PCB và bo điều khiển băm nếu không thể hiện trong phân loại/hình ảnh sản phẩm.
LƯU Ý QUAN TRỌNG
Đây là PCB trống dành cho thợ điện tử có kinh nghiệm, không phải mạch hoàn thiện mua về cấp nguồn sử dụng ngay.
PCB đã in vị trí và thông số linh kiện rõ ràng, thuận tiện lắp ráp theo đúng trị số trên mạch. Tuy nhiên, trước khi cấp nguồn cần kiểm tra kỹ MOSFET, cực nguồn, biến áp lái, biến áp công suất, tản nhiệt và toàn bộ linh kiện.
Điện áp đầu ra không cố định, phụ thuộc cách quấn và thông số biến áp, tải cũng như cấu hình thực tế. Không vượt quá khả năng chịu đựng của MOSFET và các linh kiện sử dụng.
