PCB Mạch 32 FET IGBT Auto Nguồn Nước + Bo Dao Động + Module Lái IGBT | SMT Cao Cấp | Kích Thước 304x230mm – Linh Kiện Điện Tử Quỳnh Diễn
🔧 Mô tả ngắn gọn
PCB Mạch 32 FET IGBT Auto Nguồn Nước là bộ combo cao cấp được sản xuất bằng công nghệ SMT hiện đại, kết hợp bo dao động lái FET và module băm MCU thông minh 4 chế độ. Thiết kế dành riêng cho máy kích điện tử công suất lớn, đảm bảo hoạt động ổn định, tiết kiệm điện và phù hợp nhiều môi trường nước: ngọt, lợ, mặn, tạp chất,...
✅ Lợi ích vượt trội khi sử dụng sản phẩm
-
⚙️ Auto dòng – Auto nguồn nước thông minh: Tự động điều chỉnh đầu ra theo tải và môi trường.
-
🔌 Tách biệt mạch công suất – mạch điều khiển, dễ thay thế, dễ sửa chữa.
-
🧠 MCU lập trình 4 chế độ, cho khả năng vận hành ổn định, linh hoạt.
-
💨 Quạt làm mát Auto: Chỉ chạy khi bóp cò, tự tắt sau 10 giây.
-
🛠️ Sản phẩm đã hàn hoàn chỉnh, giúp rút ngắn thời gian ráp máy.
🧰 Các tính năng chính
-
✅ Điều khiển IGBT bằng MCU lập trình, ổn định dòng điện đầu ra.
-
✅ Tự động nhận diện tải, điều chỉnh công suất phù hợp.
-
✅ Chống quá tải – chập tải – ngược cực, đảm bảo an toàn.
-
✅ Kết cấu mạnh mẽ: sử dụng 32 FET lớn, 2 biến áp EE55, tụ lọc công suất cao.
📐 Thông số kỹ thuật chi tiết
-

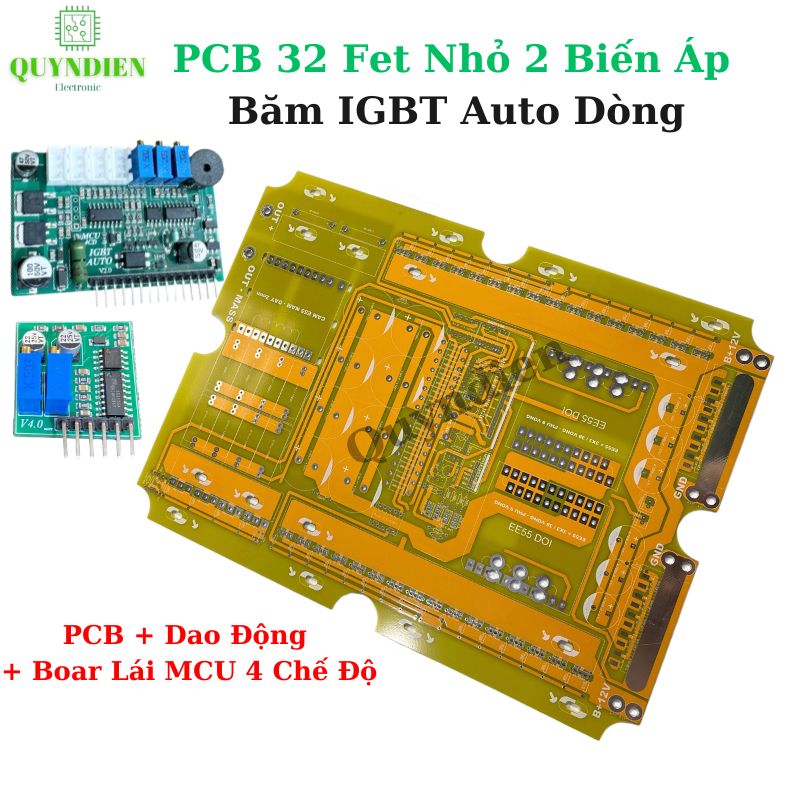

Tên sản phẩm: PCB Mạch 32 FET 2 Biến Áp EE55 + Bo Dao Động + Module Lái IGBT

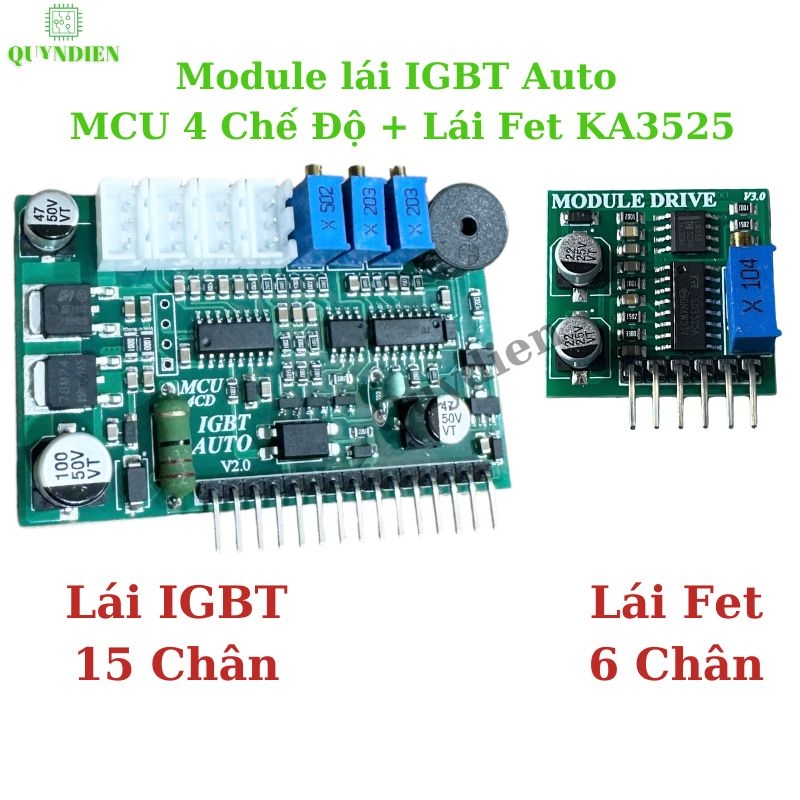

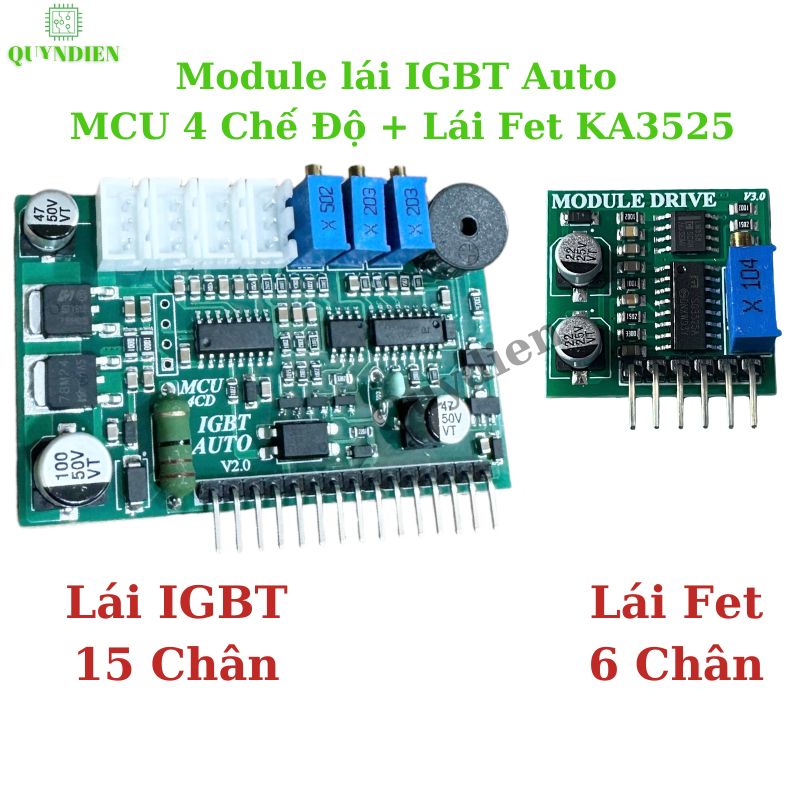

- Combo bao gồm:
-
PCB trắng công suất
-

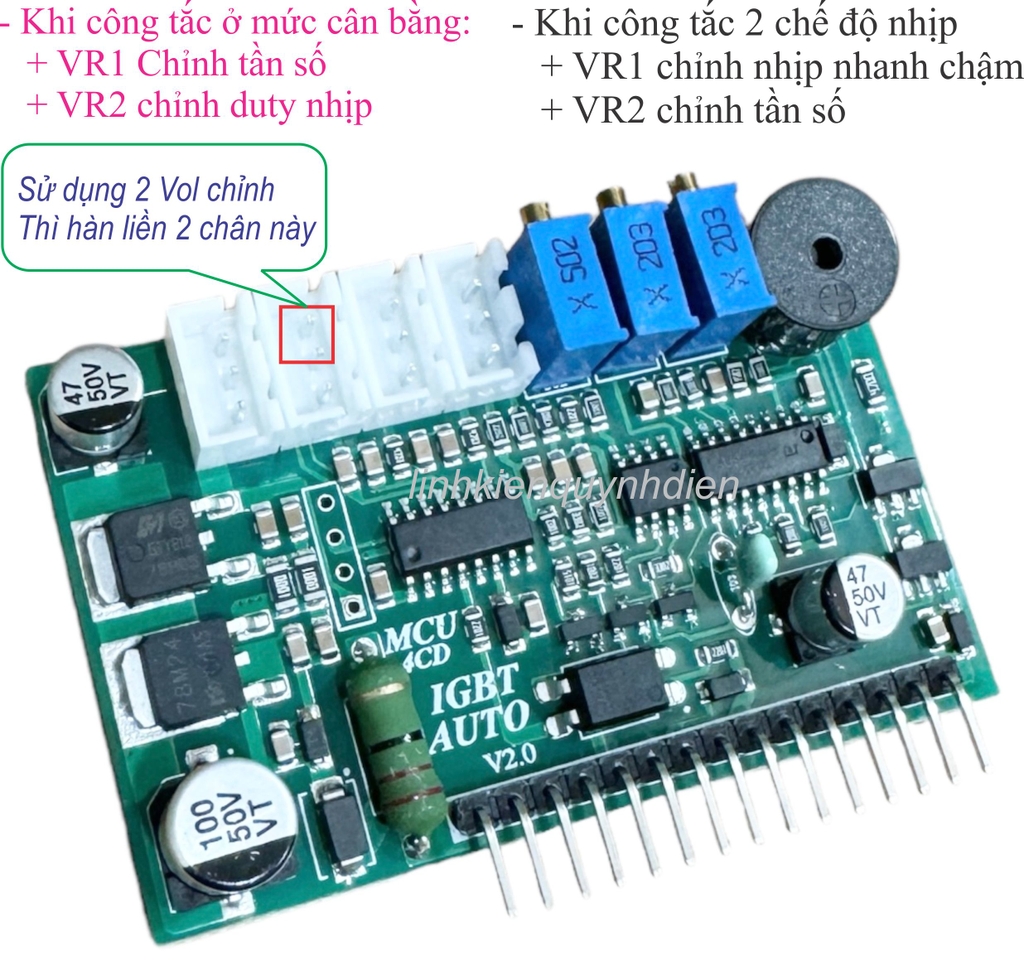

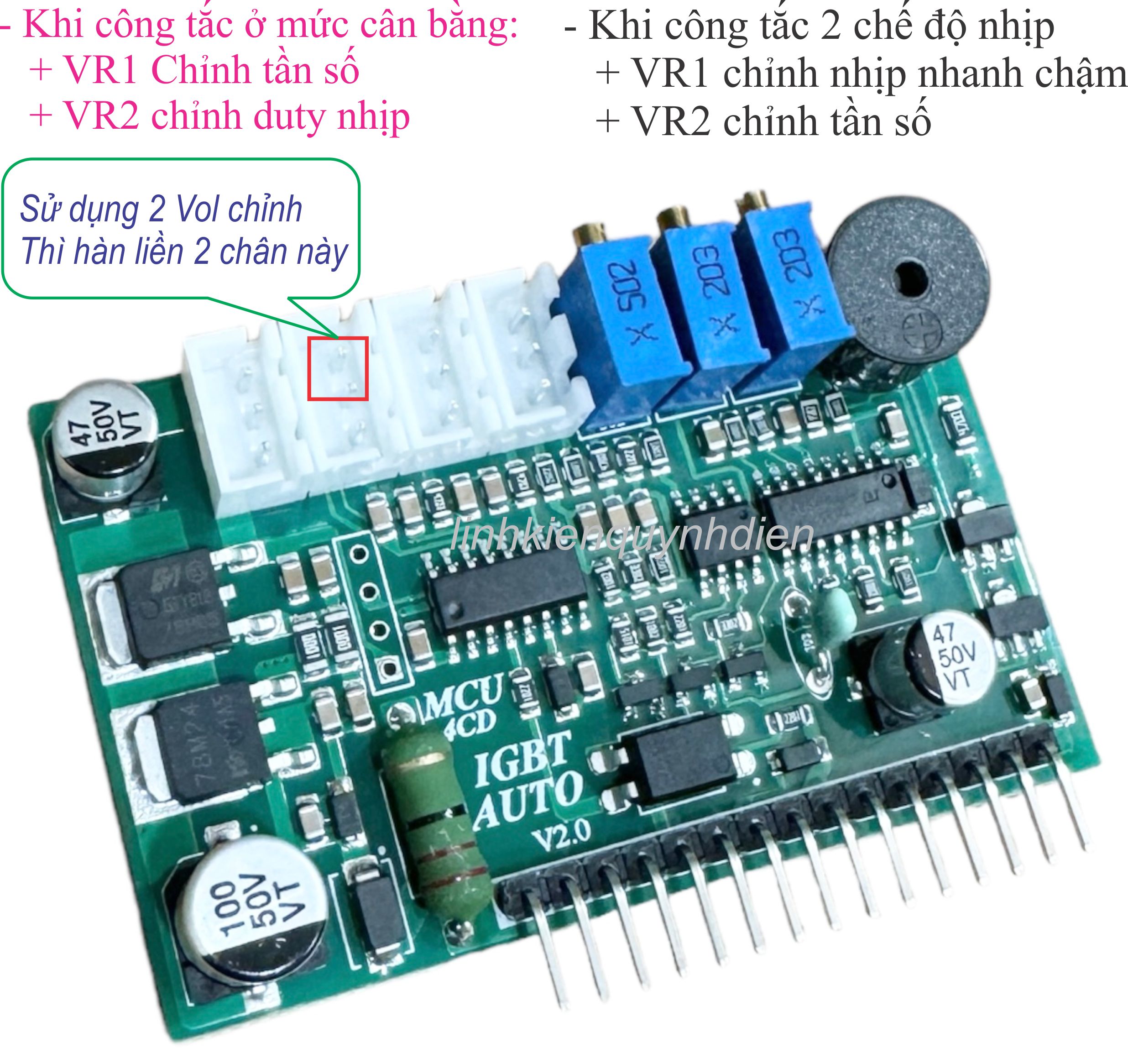

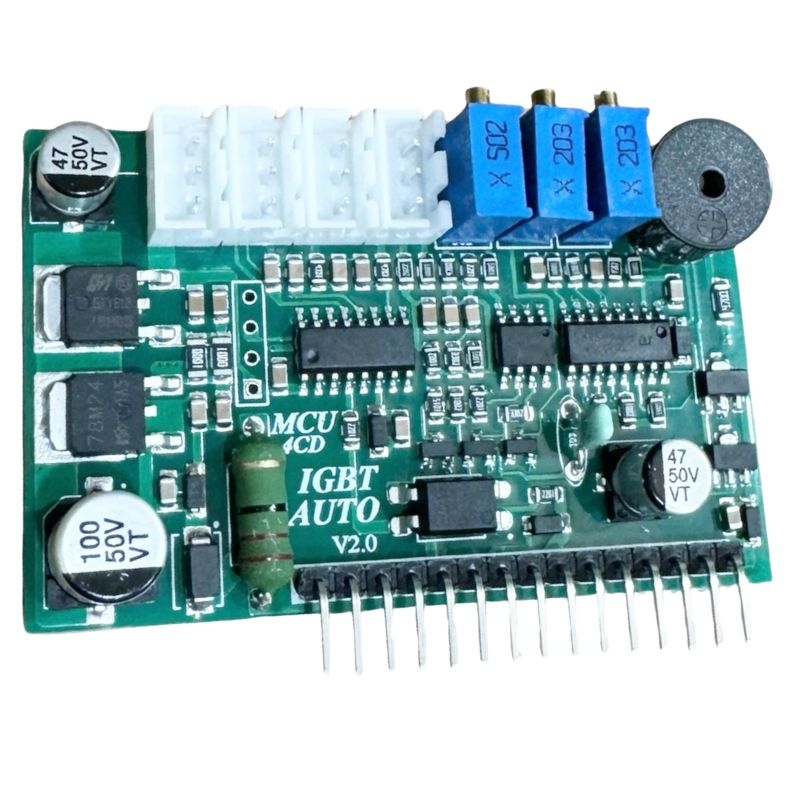

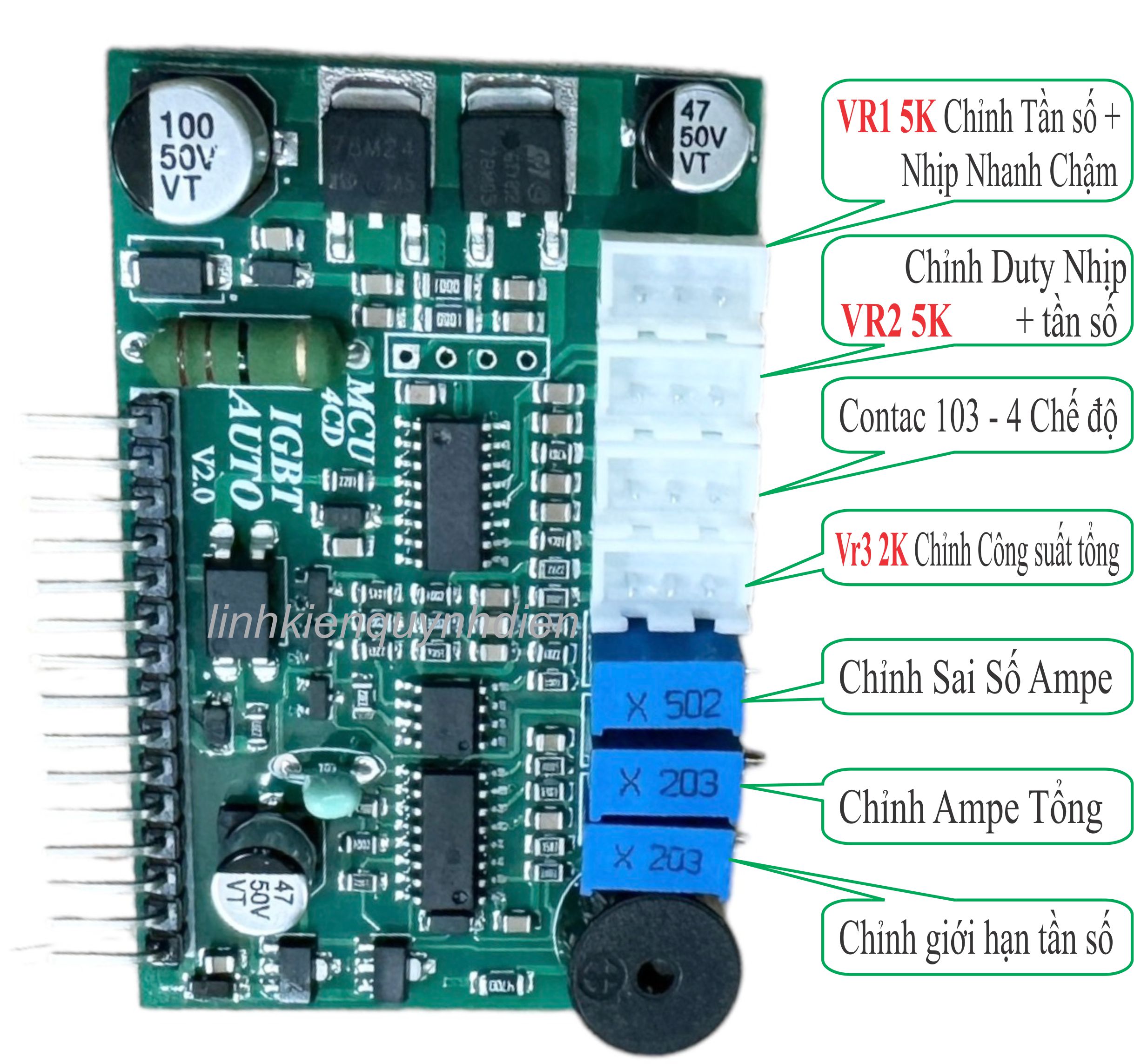

Mạch băm MCU 4 chế độ
-

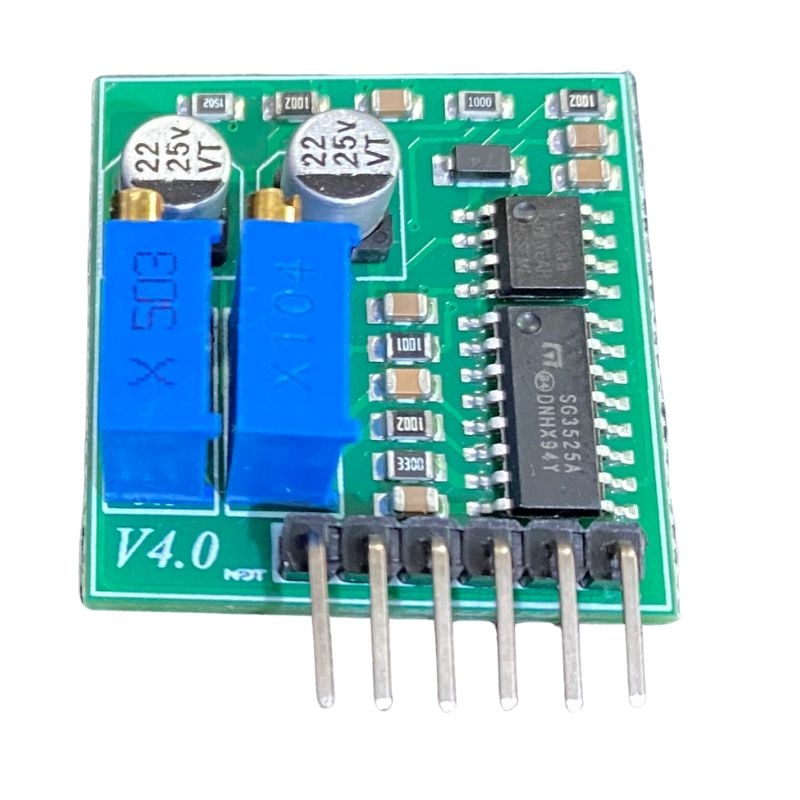

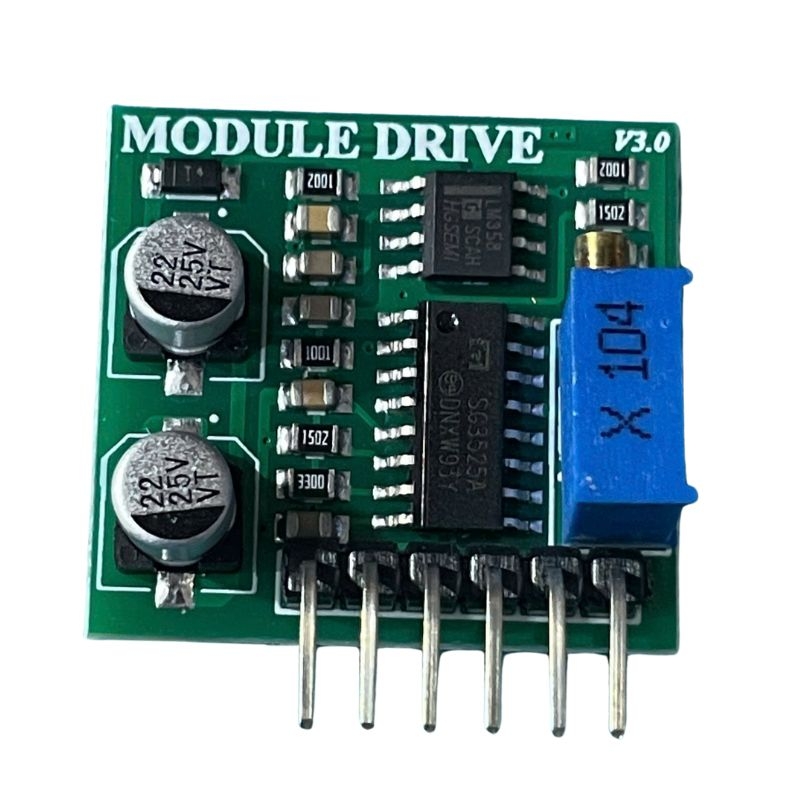

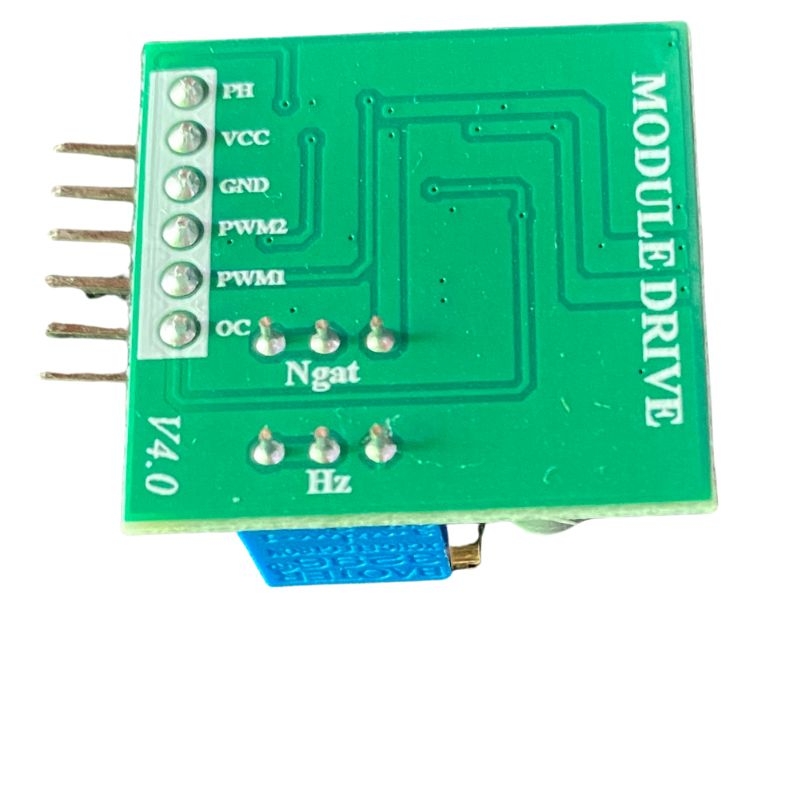

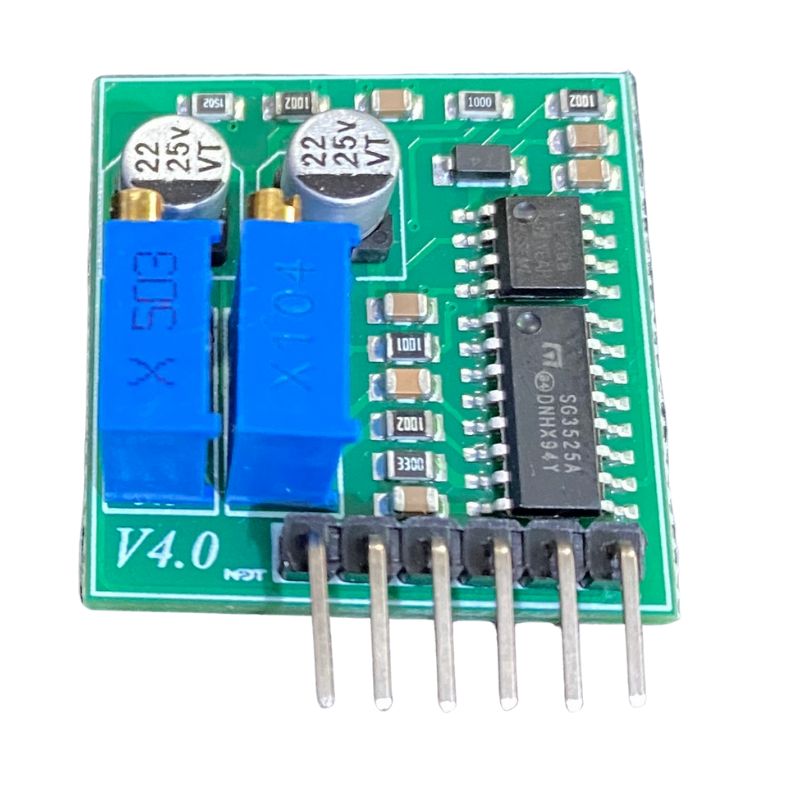

Mạch dao động lái FET
-
-
Kích thước mạch: 304mm × 230mm × 1.6mm (vừa hộp CNC 320x240mm)
-
Nhôm tản nhiệt FET: 180 × 43 × 17mm × 2 miếng
-
Nhôm tản nhiệt IGBT: 70 × 43 × 17mm
-
Tụ lọc đầu vào: 4 tụ Ø18mm
-
Tụ lọc đầu ra: 8 tụ Ø30mm
-
Biến áp chính: 2 x EE55 đứng/nằm
-
3x3 lá đồng 4zem – 38 vòng (152V) → 9 vòng (36V)
-
2x2 lá đồng 5zem – 25 vòng (150V) → 6 vòng (36V)
-
-
Cuộn cảm: EE55 dây 1.8mm – 70 vòng
-
Biến áp cách ly lái FET: E16
-
Biến áp dò dòng: E16 – có thể quấn thêm 1 vòng 1.2mm hoặc 3 sợi 0.6mm
-
Xuất xứ PCB: Trung Quốc
-
Sản xuất theo công nghệ: SMT – bo sạch đẹp, dễ lắp đặt
⚠️ Lưu ý sử dụng
-
❗ Sản phẩm chỉ dành cho thợ lành nghề, người có kiến thức về điện tử.
-
❗ Các thông số có thể có sai số nhỏ, quý khách vui lòng kiểm tra kỹ trước khi mua.
-
❗ Không bảo hành với lỗi do cấp sai nguồn điện, đấu nhầm cực, chập cháy…
