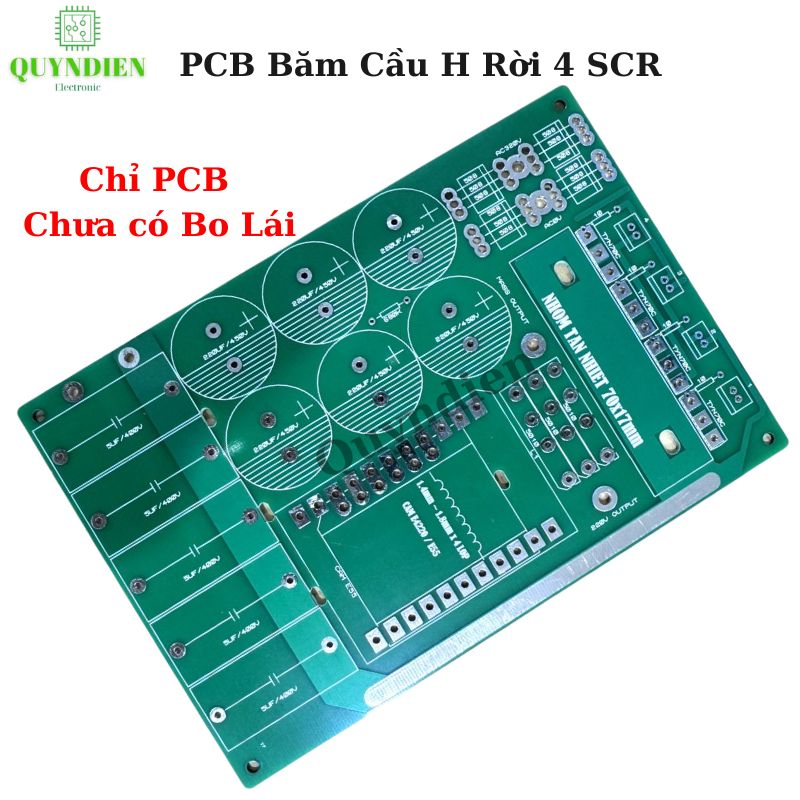

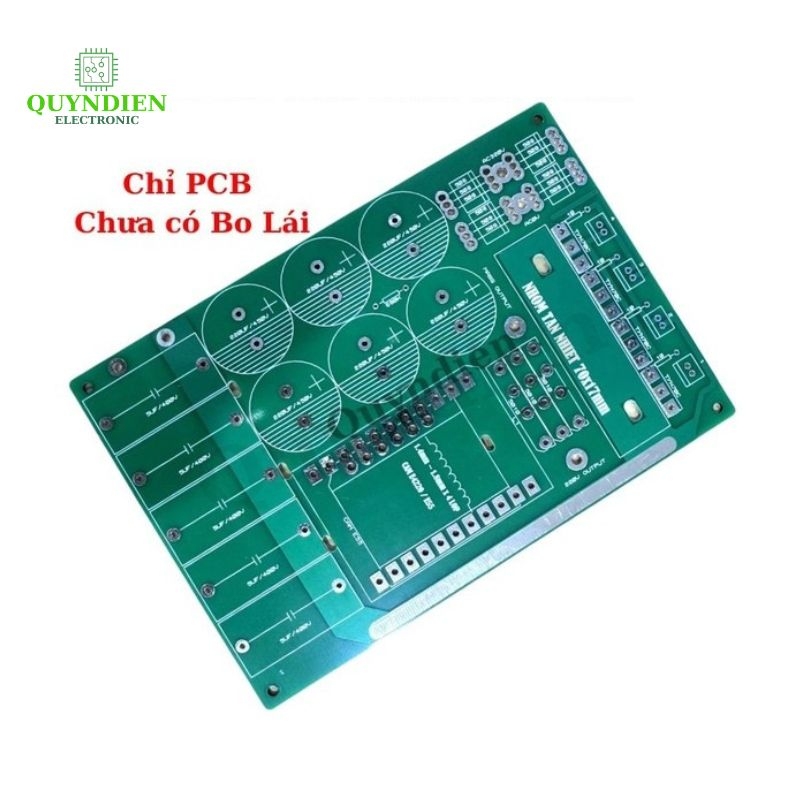

PCB Bo Mạch Băm Cầu H Rời | Nâng Cấp Máy Kích – Máy Thu Hoạch Thủy Sản | Kích Thước 161x109mm – Linh Kiện Điện Tử Quỳnh Diễn
Mô tả ngắn gọn về sản phẩm
PCB băm cầu H rời là dòng bo mạch chất lượng cao, thiết kế chuyên dụng cho máy kích điện, máy thu hoạch thủy sản. Sản phẩm có thể sử dụng để độ chế hoặc nâng cấp hệ thống công suất, đảm bảo hoạt động ổn định – mạnh mẽ – linh hoạt, phù hợp với mọi nhu cầu sáng tạo của thợ lành nghề.
Lợi ích sản phẩm
-
🔧 Linh hoạt trong lắp ráp: Thiết kế rời giúp dễ dàng tích hợp vào các máy kích hoặc hệ thống điều khiển có sẵn.
-
⚡ Chịu điện áp cao, hoạt động ổn định với 6 tụ 450V lọc nguồn.
-
🌀 Lái SCR bằng cuộn cách ly (xuyến hoặc E16), chạy êm, dễ độ chế.
-
💡 Thích hợp nâng cấp máy đánh cá điện tử, thu hoạch thủy sản quy mô nhỏ đến vừa.
-
🛡️ Bền, an toàn, sản xuất từ phíp thủy tinh FR4 cao cấp, chịu nhiệt và dòng điện lớn.
Tính năng chính
-
✔️ Sử dụng 8 hoặc 4 SCR băm (TYN70C, TYN1880, TYN1225) tùy mục đích sử dụng.
-
✔️ 6 tụ lọc nguồn 450V – giúp ổn định nguồn băm.
-
✔️ Cuộn cảm EE55 đứng, thiết kế gọn, tản nhiệt tốt.
-
✔️ Cuộn lái cách ly SCR: dùng biến áp E16 hoặc xuyến 12mm (xuyến chạy mượt hơn).
-
✔️ Tụ băm: 5uF/400V x5 tụ – dễ dàng nâng cấp thêm tùy nhu cầu.
-
✔️ Nguồn cấp:
-
Nguồn chính từ 200V – 400V DC
-
Nguồn phụ 12VDC từ ắc quy cấp cho phần lái
-
-
✔️ Xuất xứ PCB: Trung Quốc
-
✔️ Yêu cầu mua thêm bo lái cầu H để vận hành bo băm hoàn chỉnh
Tại sao nên chọn PCB băm cầu H rời?
-
🧩 Tùy biến cao, dễ độ chế theo từng nhu cầu thực tế.
-
🔥 Tối ưu chi phí và hiệu suất, dùng cho cả máy cũ lẫn máy mới.
-
💪 Hoạt động mạnh mẽ, thích hợp dùng ở sông, hồ, nước lợ, nước mặn.
-
🛠️ Thích hợp cho các thợ chuyên lắp máy kích điện tử, đặc biệt là máy đánh bắt thủy sản công suất vừa.
Thông số kỹ thuật
-

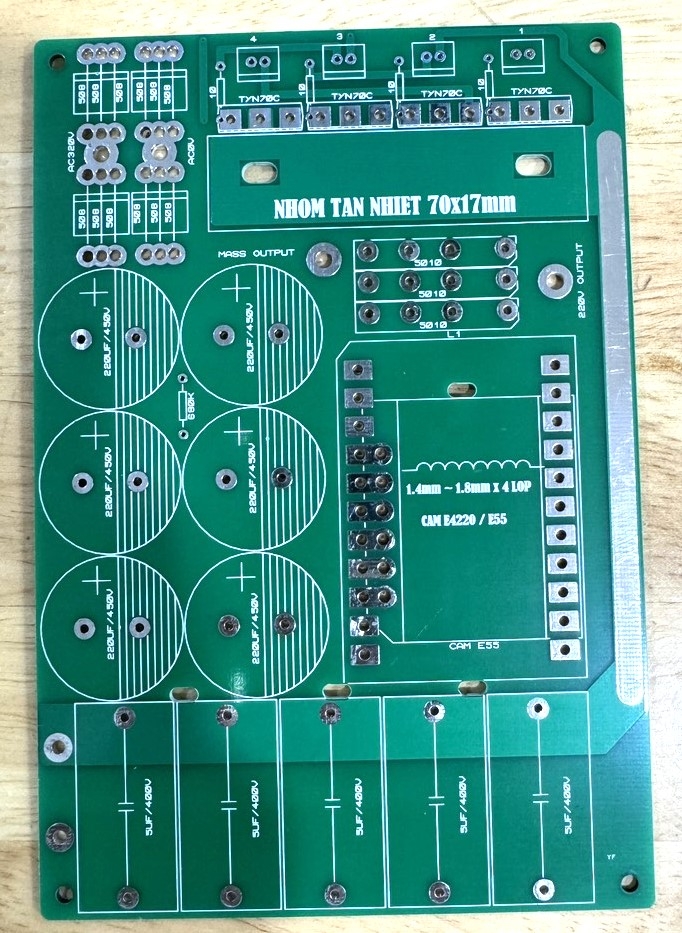

Kích thước PCB: Dài 161mm × Ngang 109mm
-
Tụ lọc nguồn: 220uF/450V x6 (đường kính 25mm)
-
SCR: sử dụng 8 hoặc 4 con – TYN70C / TYN1880 / TYN1225
-
Tụ băm: 5uF/400V x5 (có thể độ thêm)
-
Cuộn cảm: EE55 đứng
-
Cuộn lái SCR: cách ly E16 hoặc xuyến ferit 12mm
-
Nguồn cấp chính: 200V – 400V DC
-
Nguồn phụ: 12VDC từ ắc quy
-
Vật liệu PCB: Phíp thủy tinh FR4 cao cấp
-
Xuất xứ: Trung Quốc
📦 Gợi ý sử dụng
-
👉 Dùng cho máy thu hoạch thủy sản
-
👉 Lắp vào các máy độ chế cần tăng công suất hoặc thay thế bo cũ
-
👉 Kết hợp với bo lái cầu H để hoàn thiện mạch băm hoàn chỉnh
