Những hiểu lầm chết người về D718 mà nhiều người vẫn tin sái cổ

Thứ Năm, 19/06/2025 Nguyễn Thị Tuyết Như (Xinh)
Nội dung bài viết

Những hiểu lầm chết người về D718 mà nhiều người vẫn tin sái cổ



“Lắp đúng chân rồi mà sao ampli vẫn rè?”
“Tôi dùng D718 xịn, gắn 2 con song song, vậy mà vẫn nổ!”

Bạn đã từng gặp những tình huống như vậy chưa?

Sự thật là: không phải vì D718 kém, mà vì bạn đã vô tình tin vào những “chân lý sai lầm” truyền miệng trong giới DIY và kỹ thuật điện tử.

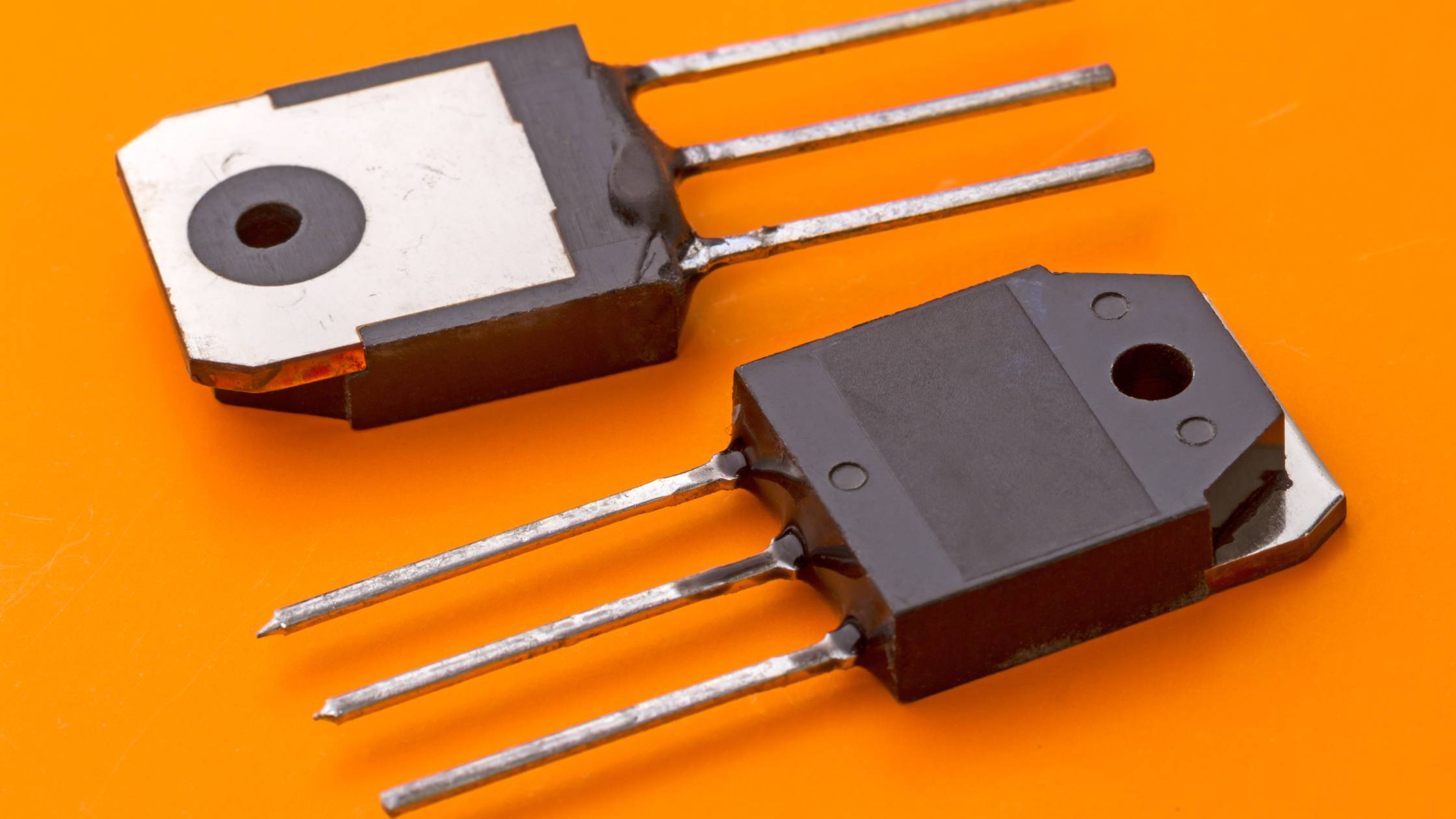

D718 là một transistor công suất cực kỳ phổ biến – nhưng cũng vì quá phổ biến, nên đi kèm với nó là hàng loạt ngộ nhận “tưởng đúng mà sai bét.” Những hiểu lầm này không chỉ khiến ampli hoạt động kém hiệu quả, mà còn có thể gây cháy mạch, hỏng loa, thậm chí mất uy tín nếu làm mạch cho khách.

Trong bài viết này, bạn sẽ được bóc tách 10 hiểu lầm chết người khi sử dụng D718, và cách tránh xa những “bẫy kiến thức” đang âm thầm phá hoại công sức của bạn.





❌ Hiểu lầm 1: Cứ là NPN thì thay được cho D718

“Hết D718 rồi hả? Lấy con TIP41, 2N3055, hay C2383 cũng được mà!”
Nghe quen không? Nhưng đây chính là hiểu lầm nguy hiểm đầu tiên khiến ampli hoạt động sai, méo tiếng, thậm chí cháy tức thì.



⚠️ Vì sao không phải NPN nào cũng thay được D718?

D718 là transistor NPN công suất, nhưng để thay thế tương đương, cần xét nhiều thông số:

Tiêu chí kỹ thuật

D718

TIP41

2N3055

Vce (max)

120V

100V

60V

Ic (max)

8A

6A

15A

Công suất tiêu tán

80W

65W

115W

Tần số hoạt động

2–4 MHz

~3 MHz

~2.5 MHz

Dùng cho ampli?

Rất phù hợp

Có thể

Không khuyến khích



❗ Nếu thay bừa → chuyện gì xảy ra?

  • Điện áp không đủ → đánh thủng → chết transistor.

  • Tần số thấp → tín hiệu méo, mất dải cao.

  • Không khớp hFE → lệch bias, lệch dòng → méo âm.




✅ Nguyên tắc chọn thay thế D718:

  • Tương đương hoặc cao hơn về Vce, Ic, Pd (power dissipation).

  • hFE tương đồng (~50–100) để giữ bias ổn định.

  • Ưu tiên các mã như C5200, 2SC5198 nếu có điều chỉnh lại mạch.


“NPN không đồng nghĩa với ‘cắm vào là chạy’ – hiểu linh kiện là cách bạn bảo vệ mạch và chính mình.”



⚠️ Hiểu lầm 2: Càng nhiều D718 song song càng khỏe

“Một con chịu 8A, vậy gắn 3 con là được 24A chứ gì!”
Sai lầm! Đây là hiểu lầm kinh điển khiến nhiều người “giết chết” cả loạt transistor mà không hề hay biết.



❌ Sự thật đằng sau “nối song song”:

  • Mỗi con D718 có hệ số khuếch đại (hFE) khác nhau → dòng không chia đều.

  • Nếu không có điện trở emitter cân dòng, một con sẽ “gánh” nhiều hơn → nóng – chết trước.

  • Khi một con chết, dòng dồn qua con khác → hiệu ứng domino, cháy toàn bộ.




✅ Muốn song song đúng cách, cần:

  1. Điện trở emitter riêng cho từng con (0.22Ω – 0.33Ω, 5W).

  2. Chọn transistor có hFE gần bằng nhau (test trước khi lắp).

  3. Lắp đúng kỹ thuật tản nhiệt đều, tránh dồn nhiệt 1 phía.




📌 So sánh:

Lắp song song chuẩn

Lắp song song sai

Có trở emitter từng con

Không có trở emitter

hFE tương đồng

hFE lệch quá 20%

Chia đều dòng

Một con “gánh” toàn bộ dòng

Hoạt động ổn định

Cháy luân phiên

“Nối song song đúng cách = tăng công suất.
Nối sai cách = tăng rủi ro.”



🔧 Hiểu lầm 3: Lắp đúng chân là đủ, không cần bias chuẩn

“Tôi tra datasheet rồi, lắp đúng chân B–C–E hết rồi. Chạy là được chứ gì!”
Không đâu! Đây là một hiểu lầm cực kỳ phổ biến nhưng tai hại – vì lắp đúng chân chỉ mới là bước đầu tiên.



❗ Vì sao bias sai gây cháy mạch?

  • Bias (điện áp phân cực) là thứ giúp D718 “mở” đúng mức để khuếch đại tín hiệu sạch và ổn định.

  • Nếu bias quá thấp → D718 không mở đủ → méo tiếng, mất dải.

  • Nếu bias quá cao → D718 mở liên tục → nóng, rò dòng, nhanh chết.

✅ Bias chuẩn cho D718 hoạt động tốt:

  • Bias giữa base của D718 và B688: khoảng 1.1V – 1.2V.

  • Sử dụng trở phân áp hoặc diode nối tiếp (2 x 1N4148) để tạo áp phân cực.

  • Một số mạch cao cấp dùng transistor dò nhiệt để tự điều chỉnh bias theo nhiệt độ.




📌 Lưu ý quan trọng:

Sai lệch bias

Hậu quả

Bias quá thấp

Mất tiếng bass, tiếng bị “khô”

Bias quá cao

Nóng nhanh, dễ cháy transistor

Không kiểm bias sau khi thay linh kiện

Lệch dòng, không kiểm soát nhiệt độ

“Một ampli class AB hay không chỉ đến từ linh kiện tốt – mà còn từ bias chuẩn như phẫu thuật.”



🛡️ Hiểu lầm 4: Dùng D718 là yên tâm, không cần bảo vệ mạch

“Tôi dùng D718 chính hãng mà, sao phải gắn thêm mạch bảo vệ?”
Chính vì suy nghĩ này mà rất nhiều ampli cháy ngay trong lần test đầu tiên!



❗ D718 có bền thật không?

  • Có, nếu dùng đúng: điện áp ổn, dòng trong ngưỡng, tản nhiệt tốt.

  • Nhưng chỉ cần một lần sốc áp, chập tải hoặc tăng volume đột ngột, D718 cũng… "ra đi" không báo trước.



⚠️ Rủi ro nếu không có mạch bảo vệ:

Tình huống

Hậu quả xảy ra nếu không bảo vệ

Loa chập tải

D718 gánh quá dòng → cháy ngay

Nguồn dao động lúc mở

Sốc áp → đánh thủng Collector

Quá nhiệt

Rò dòng → dẫn ngầm → chết không báo trước

Feedback từ loa

Tự kích → nhiễu, cháy loa/tụ



✅ Những mạch nên có khi dùng D718:

  1. Bảo vệ loa (relay delay + ngắt khi có DC).

  2. Giới hạn dòng khởi động (soft start).

  3. Tự ngắt khi quá nhiệt (dùng cảm biến NTC + relay).

  4. Fusible resistor hoặc cầu chì nhanh.

“Dùng linh kiện tốt là một chuyện – bảo vệ linh kiện còn quan trọng hơn.”



🔥 Hiểu lầm 5: D718 chạy tốt không cần tản nhiệt lớn

“Tôi chạy ampli nhẹ thôi, nghe trong phòng mà – cần gì tản nhiệt lớn?”
Sai! Đây là hiểu lầm khiến nhiều người “ngậm đắng” khi D718 chết âm thầm chỉ sau vài lần bật nhạc.



❗ D718 vẫn nóng dù… chạy nhỏ

  • Dù bạn vặn volume nhỏ, tầng công suất vẫn tiêu tán nhiệt do dòng phân cực, dòng tĩnh và dòng điều khiển.

  • Nếu tản nhiệt nhỏ, không có quạt hoặc dán keo kém → nhiệt tích tụ dần, transistor rò dòng, nóng lên, chết ngầm.




✅ Tản nhiệt như thế nào là đủ?

Công suất ampli

Loại tản nhiệt khuyến nghị

< 30W

Nhôm nguyên khối 6×6cm, có keo tản nhiệt

30W – 70W

Nhôm lớn hơn, nên có quạt làm mát nhẹ

> 70W

Nhôm to + quạt đối lưu + khe thoát khí tốt



🧠 Mẹo dân chuyên:

  • Chạy test 10 phút, nếu không thể chạm tay vào tản nhiệt → cần nâng cấp.

  • Dùng NTC cảm biến nhiệt để tự ngắt hoặc kích quạt khi quá nóng.

“Ampli chạy mát = ampli sống dai. Đừng tiếc vài ngàn tiền nhôm để mất vài chục ngàn tiền linh kiện.”



📈 Hiểu lầm 6: HFE càng cao càng tốt

“Con này hFE 180, quá ngon luôn!”
Khoan đã – hệ số khuếch đại (hFE) cao chưa chắc là dấu hiệu tốt, đặc biệt với D718 trong mạch công suất.



❗ Vì sao HFE cao không đồng nghĩa với “xịn”?

  • hFE càng cao → transistor càng nhạy → chỉ cần dòng nhỏ ở base đã mở mạnh collector.

  • Trong mạch ampli class AB, điều này khiến:

    • Dễ lệch bias, dẫn ngầm → nóng không lý do.

    • Dễ mất cân bằng với B688 (PNP), gây lệch dòng.

    • Tăng nguy cơ tự kích (oscillation) nếu không chống nhiễu tốt.




✅ Dải hFE lý tưởng cho D718:

Vị trí sử dụng

hFE phù hợp

Tầng công suất (main)

50 – 100

Tầng driver (nếu có)

100 – 150

HFE > 150

Chỉ dùng cho tín hiệu nhỏ – không khuyến nghị cho D718 công suất lớn



🧠 Mẹo thực tế:

  • Khi đo được hFE quá cao (160–200), đặc biệt với D718 “mới đẹp” – có thể đó là hàng giả.

  • hFE cao nhưng không bền = transistor “yểu mệnh” trong ampli.


“Đừng chọn D718 vì con số đẹp – hãy chọn vì nó hoạt động đúng.”



🔉 Hiểu lầm 7: Volume nhỏ thì không cần lo công suất

“Tôi chỉ bật nhạc nhẹ trong phòng ngủ, đâu cần linh kiện xịn hay tản nhiệt to?”
Đây là một hiểu lầm nguy hiểm, đặc biệt với D718 trong ampli công suất.



❗ Vì sao volume nhỏ không đồng nghĩa với “làm việc nhẹ”?

  • Volume nhỏ chỉ giảm biên độ tín hiệu đầu vào, không thay đổi điện áp nguồn.

  • Dòng phân cực, dòng tĩnh vẫn hoạt động đầy đủ → transistor vẫn sinh nhiệt như thường.

  • Nếu ampli kéo loa 4Ω hoặc dàn sub → D718 vẫn phải chịu tải lớn dù tai bạn nghe “nho nhỏ”.




⚠️ Nguy cơ tiềm ẩn:

Vấn đề khi chủ quan

Hậu quả

Không gắn quạt

Nóng ngầm, rò dòng

Dùng D718 fake

Cháy sau vài phút chạy nhẹ

Không có bảo vệ nhiệt

Tích nhiệt → chết đột ngột



✅ Cách xử lý hợp lý:

  • Dù chạy nhỏ, vẫn cần tản nhiệt tốt, có keo và áp mặt đều.

  • Đo thử sau 10 phút mở nhạc – nếu D718 nóng tay → cần cải thiện.

  • Ưu tiên hàng thật – test trước – có mạch giới hạn dòng và nhiệt.


“Volume nhỏ chỉ giảm âm thanh – không giảm điện áp hay dòng trong mạch.”

☠️ Hiểu lầm 8: D718 thật thì  không bao giờ chết

“Tôi mua hàng xịn Toshiba, mới 100% – sao vẫn cháy?”
Rất tiếc – hàng thật không có nghĩa là bất tử. Và D718 cũng không phải ngoại lệ.



❗ Hàng thật vẫn chết nếu dùng sai:

  • Dùng sai bias → mở quá mức → dẫn liên tục → nóng nhanh.

  • Tản nhiệt không đủ → nhiệt tích tụ → phá vỡ junction bên trong.

  • Chập tải, sốc nguồn → dù là hàng xịn cũng không chịu nổi.

✅ Sự thật cần nhớ:

Yếu tố kỹ thuật

Có thể “giết chết” D718 hàng thật?

Bias sai

✅ Có

Thiếu tản nhiệt

✅ Có

Điện áp dao động mạnh

✅ Có

Không có bảo vệ

✅ Có

🧠 Kết luận:

  • Hàng thật chỉ giúp giảm rủi ro – chứ không miễn dịch với lỗi kỹ thuật.

  • Nếu mạch thiết kế kém – D718 thật hay giả đều chết như nhau.


“Một linh kiện tốt là điều kiện cần. Một thiết kế đúng mới là điều kiện đủ.”



🥇 Hiểu lầm 9: D718 là transistor xịn nhất cho ampli giá rẻ

“D718 là chuẩn quốc dân – không có loại nào tốt hơn trong tầm giá đâu!”
Nghe có lý, nhưng đây là hiểu lầm nửa đúng nửa sai. D718 không phải lúc nào cũng là lựa chọn tối ưu – dù nó rất phổ biến.



❗ Sự thật: D718 là phổ biến – chứ không phải “xịn nhất”

  • D718 được chọn nhiều vì: rẻ – dễ tìm – dễ thay thế.

  • Nhưng nếu xét về hiệu suất, tuổi thọ, độ ổn định âm thanh → vẫn có nhiều lựa chọn tốt hơn, nếu bạn biết cách thiết kế mạch hợp lý.




✅ Một số lựa chọn khác tốt hơn trong tầm giá:

Loại transistor

Ưu điểm nổi bật

Lưu ý sử dụng

C5200 / A1943

Công suất lớn, âm sạch, độ bền cao

Cần bias chính xác hơn

2SC5198 / 2SA1941

HFE ổn định, bền nhiệt

Giá nhỉnh hơn D718 chút

MJL21194 / 21193

Dùng cho ampli chất lượng cao

Cần tải lớn, mạch thiết kế tốt



📌 Khi nào nên dùng D718?

  • Mạch đơn giản, công suất trung bình (20W – 70W).

  • Ưu tiên tính thay thế nhanh, dễ sửa chữa.

  • Người mới học hoặc DIY muốn tiết kiệm chi phí.


“Dùng đúng D718 là hợp lý – lạm dụng D718 mọi nơi là… sai hướng.”



📏 Hiểu lầm 10: Chạy được là tốt – không cần đo lại

“Tôi bật lên nghe vẫn có tiếng, mạch không cháy là ok rồi!”
Sai – chạy được không có nghĩa là chạy đúng. Và càng không đảm bảo D718 sẽ “sống lâu sống khỏe”.



❗ Vì sao cần đo lại sau khi lắp?

  • Có thể tín hiệu đầu ra bị méo nhưng tai chưa nhận ra ngay.

  • D718 có thể đang rò dòng nhẹ, không đủ để chết ngay, nhưng giảm tuổi thọ.

  • Bias có thể lệch sau khi máy nóng lên → gây dao động, tự kích, hao điện.




✅ Những gì nên kiểm tra sau khi chạy thử:

Vị trí đo

Thông số mong muốn

Điện áp bias D718–B688

~1.1V – 1.2V

Áp giữa Collector – GND

Không dao động bất thường

Dòng standby

Từ 30 – 100mA là ổn

Nhiệt độ sau 10 phút

Có ấm nhẹ, không quá nóng



🧠 Mẹo:

  • Gắn bóng đèn tải 12V/5W hoặc điện trở 10Ω để test không mạo hiểm loa thật.

  • Sờ nhẹ lên tản nhiệt sau 5 phút – nếu nóng bất thường → cần xem lại bias và hFE.


“Đừng chỉ kiểm tra xem máy có ‘nổ’ không – hãy kiểm tra xem nó có đang ‘âm thầm chết dần’.”



✅ Checklist – 7 sai lầm chết người khi dùng D718

Dưới đây là danh sách nhanh, súc tích nhưng “đắt giá” mà bạn nên in ra hoặc ghi nhớ kỹ mỗi khi bắt đầu lắp ampli sử dụng D718. Chỉ cần tránh 7 sai lầm này, tuổi thọ ampli và transistor sẽ tăng gấp nhiều lần.



🧾 Bảng kiểm 7 sai lầm cần tránh:

STT

Sai lầm

Hậu quả

1

Thay bừa bất kỳ NPN nào cho D718

Lệch thông số → cháy tức thì

2

Dùng nhiều D718 song song mà không cân dòng

Cháy hàng loạt do quá tải

3

Không lắp điện trở emitter

Lệch dòng, nóng mất kiểm soát

4

Không kiểm bias

Méo tiếng, rò dòng, chết transistor

5

Không có mạch bảo vệ tải và nhiệt

Cháy loa, hỏng toàn mạch khi có sự cố

6

Dùng tản nhiệt quá nhỏ

Nhiệt tích tụ → phá junction

7

Không đo lại sau khi lắp

Khó phát hiện lỗi ngầm, hỏng chậm



📌 Tag:

#D718 #SaiLamKhiDungTransistor #ChecklistAudioDIY #TestD718 #LinhKienThanhCong

🧩 Hashtag:

#D718 #BiasAmpli #TransistorCongSuat #LinhKienChuan #TestNhanhD718 #AmpliAnToan
