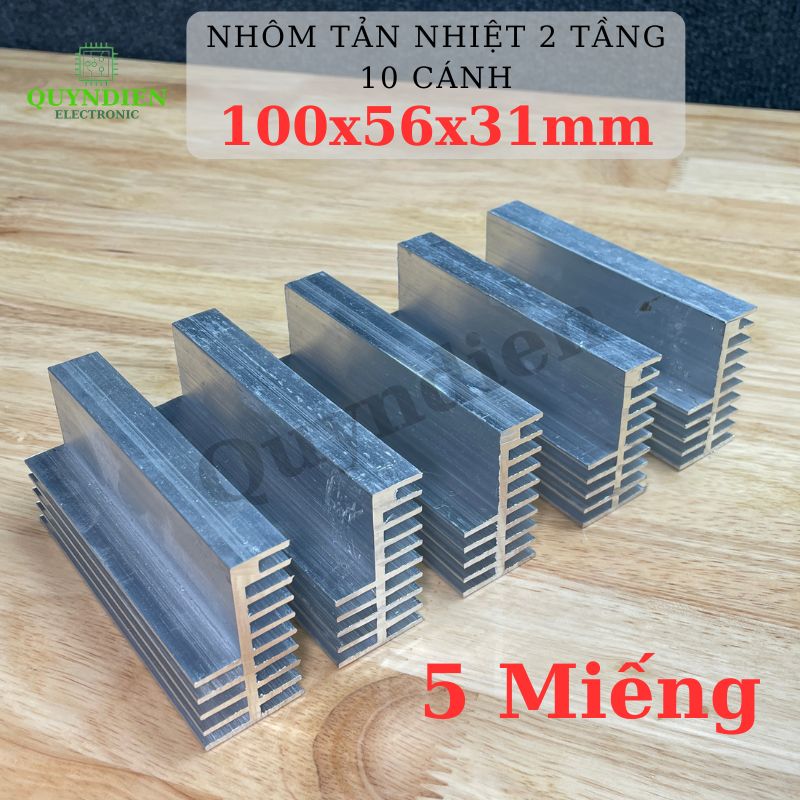

NHÔM TẢN NHIỆT 2 TẦNG 10 CÁNH DÀI 100MM – ĐẾ DÀY 3.165MM, DÙNG CHO MOSFET, IGBT, MẠCH NGUỒN – LINH KIỆN QUỲNH DIỄN

MÔ TẢ SẢN PHẨM

Nhôm tản nhiệt 2 tầng 10 cánh dài 100mm là phụ kiện hỗ trợ giải nhiệt cho các linh kiện và mạch điện tử công suất như MOSFET, IGBT, transistor công suất, mạch nguồn, nguồn xung, LED công suất và các dự án điện tử DIY.

Thiết kế 10 cánh tản nhiệt bố trí 2 tầng giúp tăng diện tích bề mặt tiếp xúc với không khí, hỗ trợ quá trình thoát nhiệt hiệu quả hơn. Phần mặt nhôm chính dày khoảng 3.165mm, thuận tiện khoan, bắt vít và gia công theo từng ứng dụng thực tế.

Chiều dài 100mm phù hợp cho nhiều thiết kế mạch điện tử công suất vừa và lớn cần một khối tản nhiệt chắc chắn, dễ bố trí linh kiện.

LỢI ÍCH NỔI BẬT

• Hỗ trợ giải nhiệt cho MOSFET, IGBT và linh kiện công suất

• Giúp hạn chế tình trạng linh kiện hoạt động ở nhiệt độ quá cao

• 10 cánh – thiết kế 2 tầng giúp tăng diện tích tản nhiệt

• Khối nhôm chắc chắn, thuận tiện khoan và gia công

• Chiều dài 100mm dễ bố trí trong nhiều loại vỏ máy

• Phù hợp cho thợ điện tử, sửa chữa, chế tạo máy và DIY

• Có thể kết hợp keo tản nhiệt, miếng cách điện và quạt làm mát tùy yêu cầu công suất

TÍNH NĂNG SẢN PHẨM

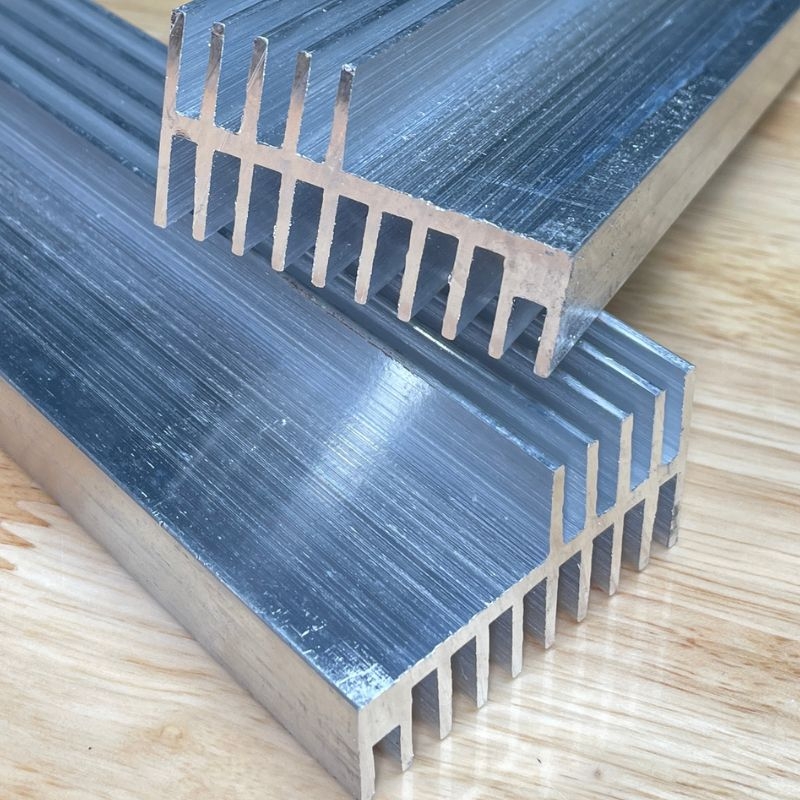

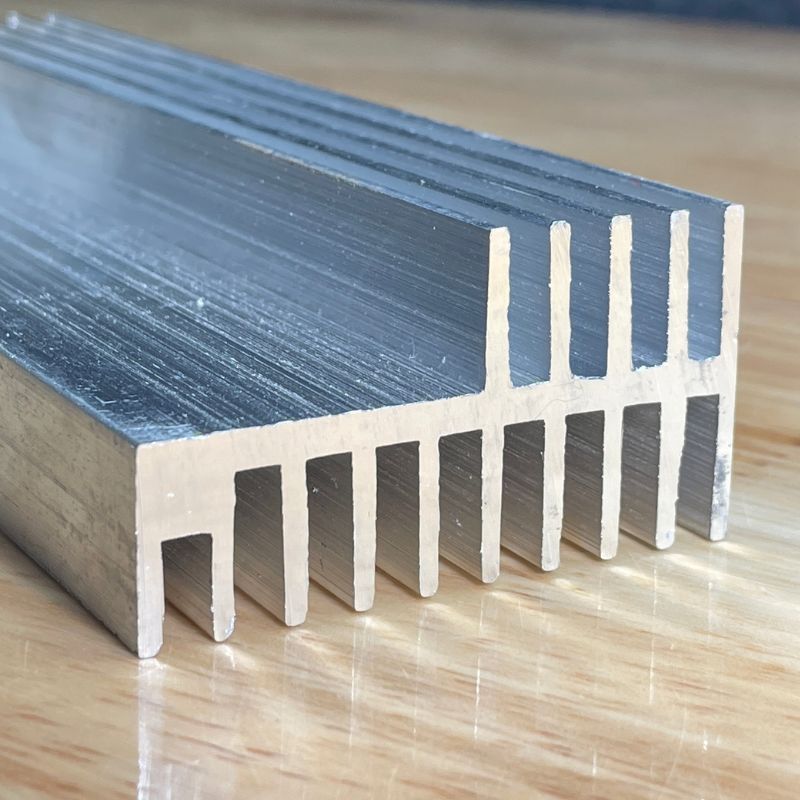

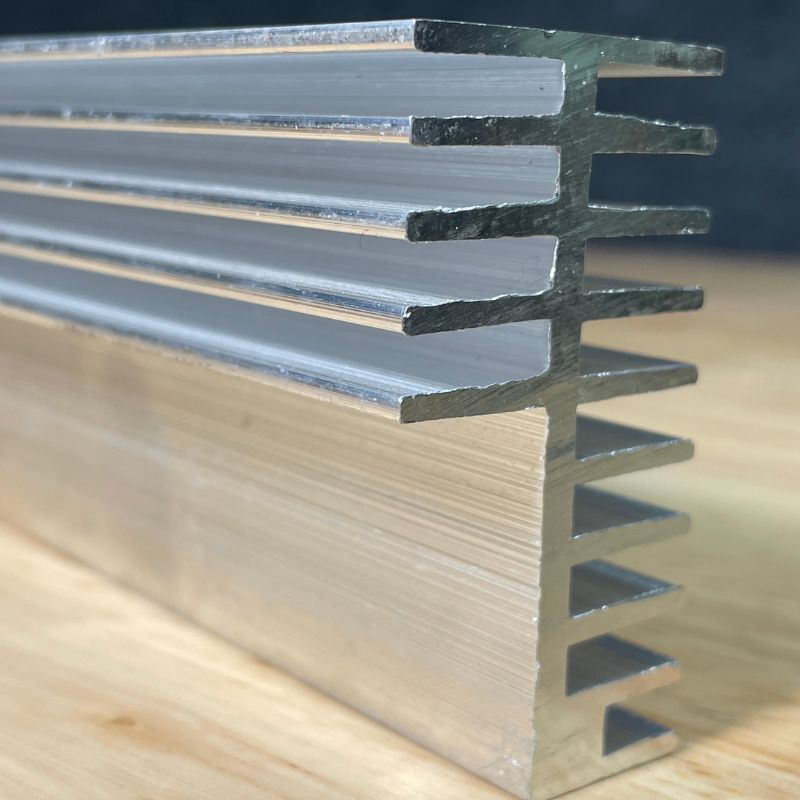

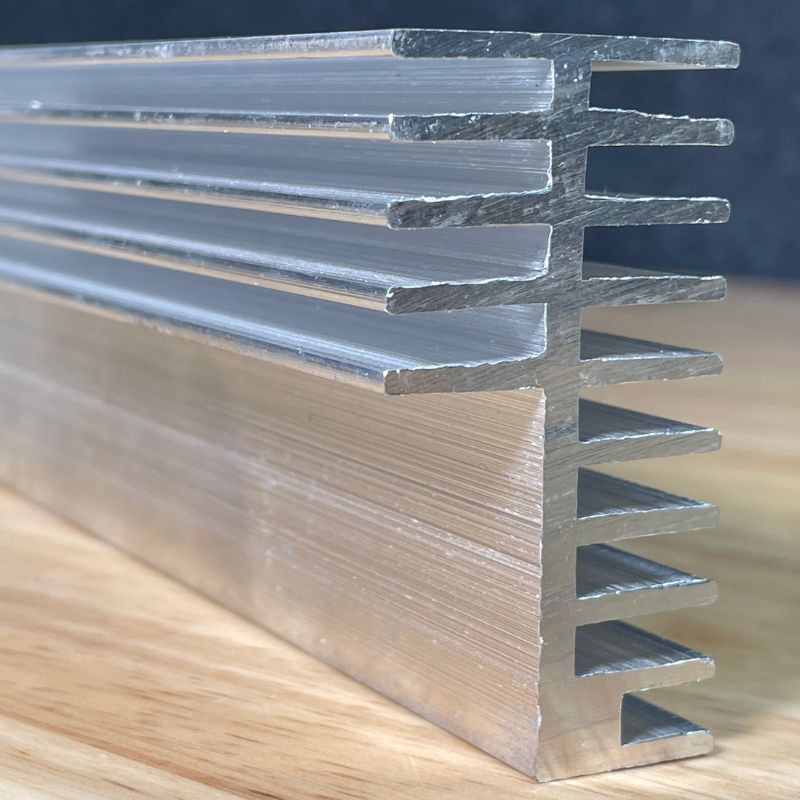

Thiết kế 2 tầng – 10 cánh tản nhiệt

Các cánh nhôm tạo diện tích tiếp xúc lớn với không khí, hỗ trợ nhiệt từ linh kiện truyền ra môi trường nhanh hơn.

Mặt nhôm dày khoảng 3.165mm

Phần mặt lắp linh kiện có độ dày tốt, thuận tiện bắt MOSFET, IGBT hoặc các linh kiện công suất bằng vít sau khi gia công phù hợp.

Cánh tản cao khoảng 30mm

Thiết kế cánh sâu tạo nhiều khe lưu thông không khí, đặc biệt phù hợp khi kết hợp thêm quạt cưỡng bức.

Dễ gia công theo nhu cầu

Người dùng có thể khoan lỗ, taro ren, cắt hoặc bố trí vị trí bắt linh kiện tùy theo thiết kế mạch.

ỨNG DỤNG

Sản phẩm phù hợp sử dụng cho:

• MOSFET công suất

• IGBT công suất

• Transistor công suất

• Mạch nguồn xung

• Mạch inverter

• Mạch kích công suất

• LED và LED driver công suất

• Bộ nguồn DIY

• Mạch điều khiển động cơ

• Thiết bị điện tử cần hỗ trợ giải nhiệt

THÔNG SỐ KỸ THUẬT

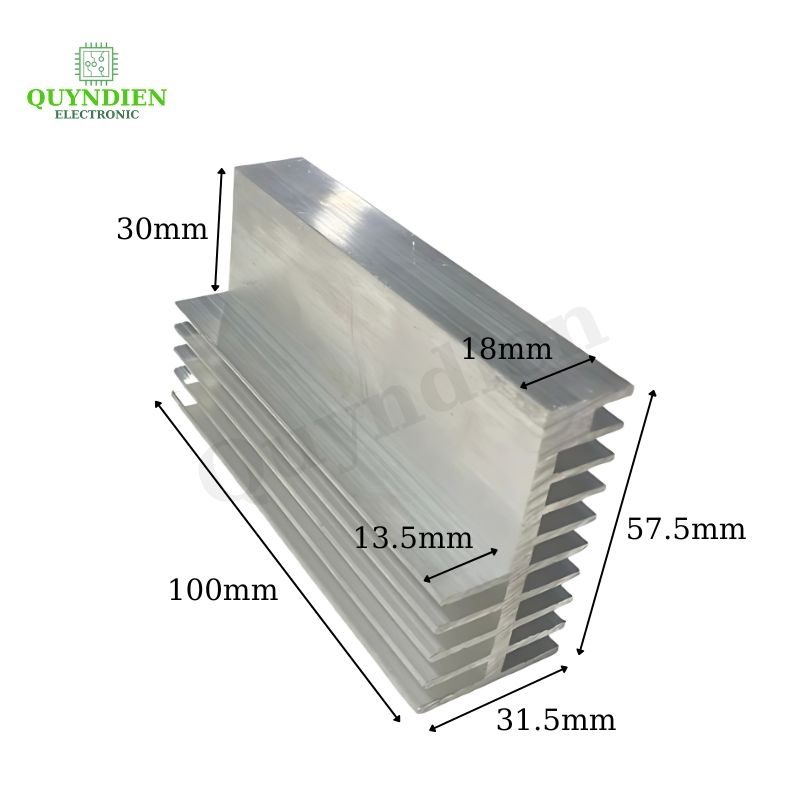

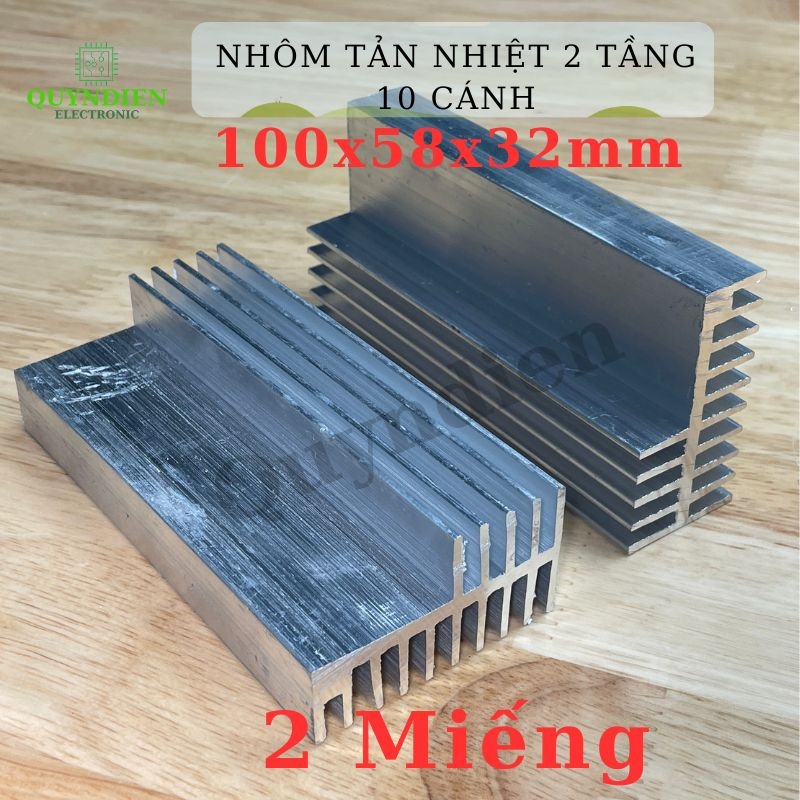

• Tên sản phẩm: Nhôm tản nhiệt 2 tầng 10 cánh

• Chiều dài: 100mm

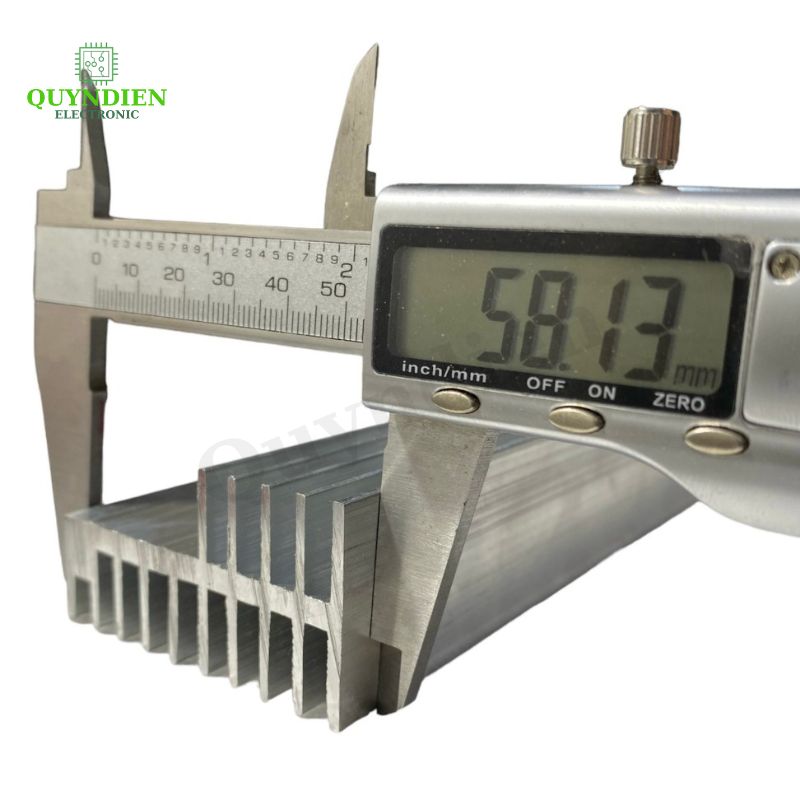

• Bề rộng profile: khoảng 58mm

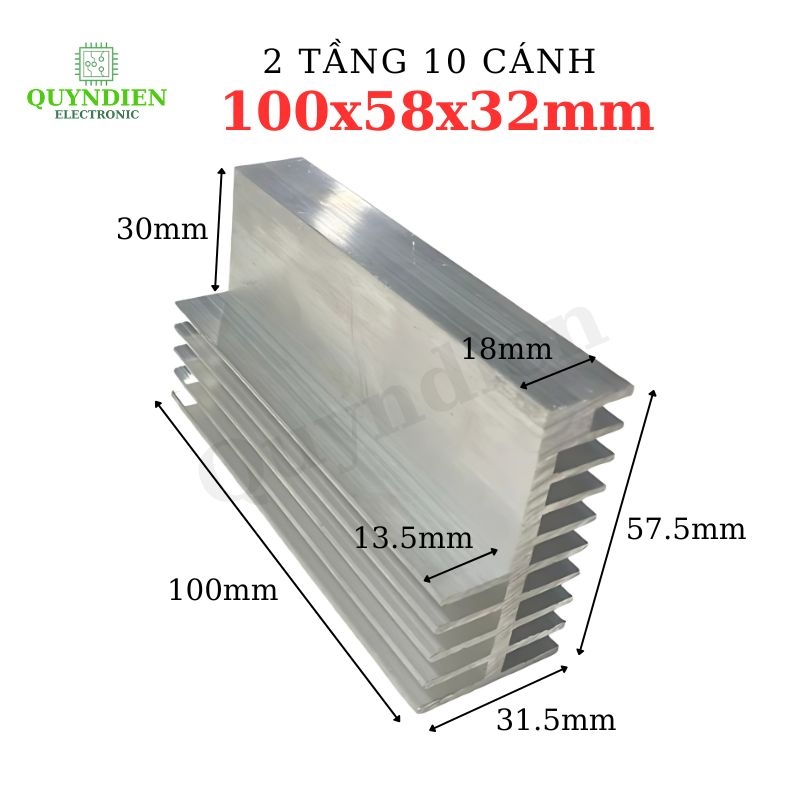

• Kích thước profile tham khảo: 58 × 32mm

• Chiều cao theo vị trí đo thực tế: khoảng 57.5mm

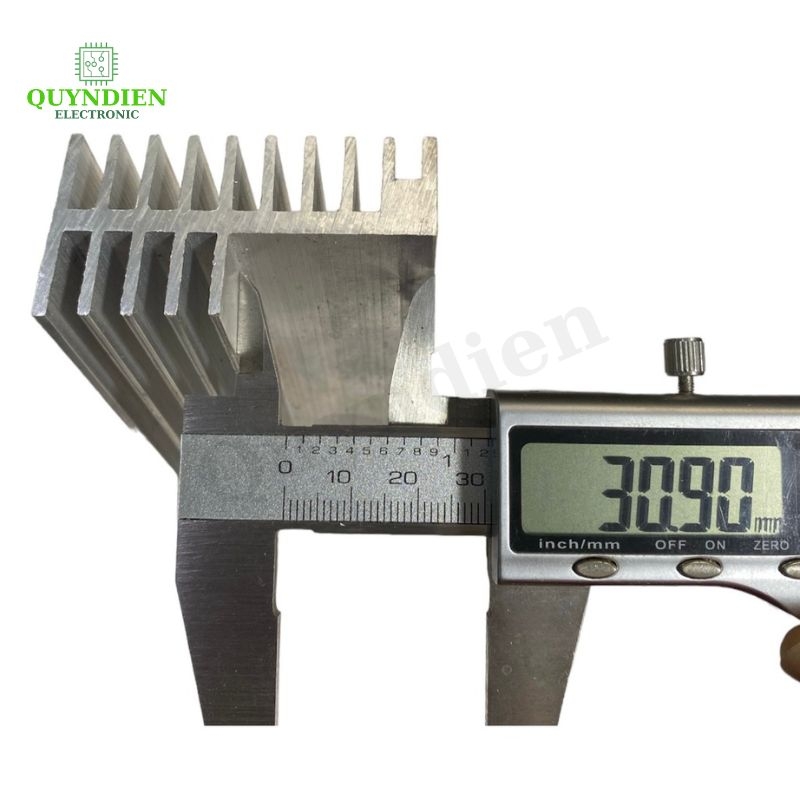

• Chiều cao cánh: khoảng 30mm

• Độ sâu rãnh: khoảng 13.5mm

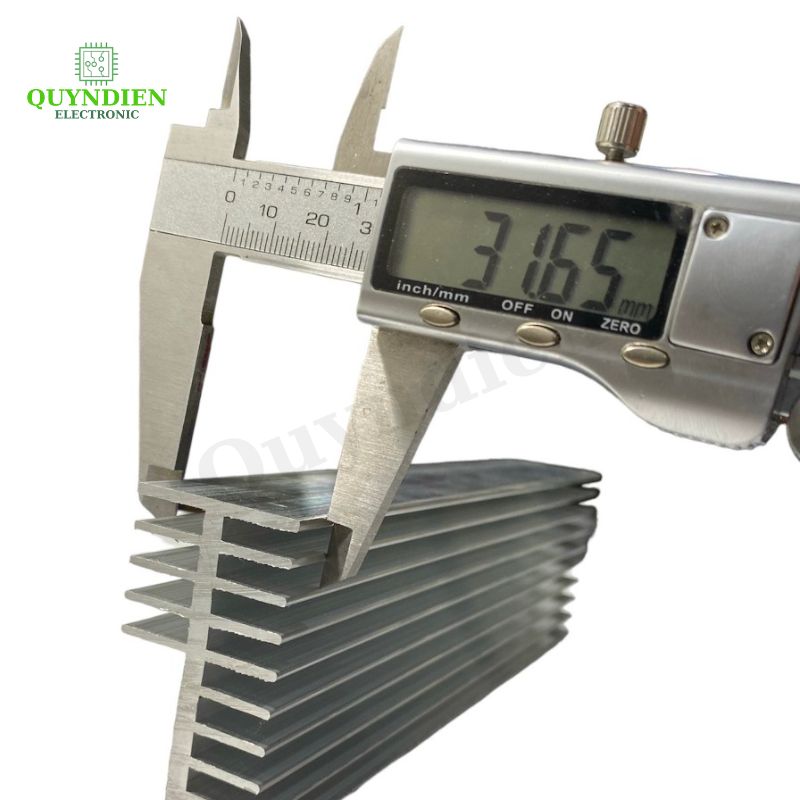

• Độ dày mặt chính: khoảng 3.165mm

• Độ rộng mặt đáy: khoảng 31.5mm

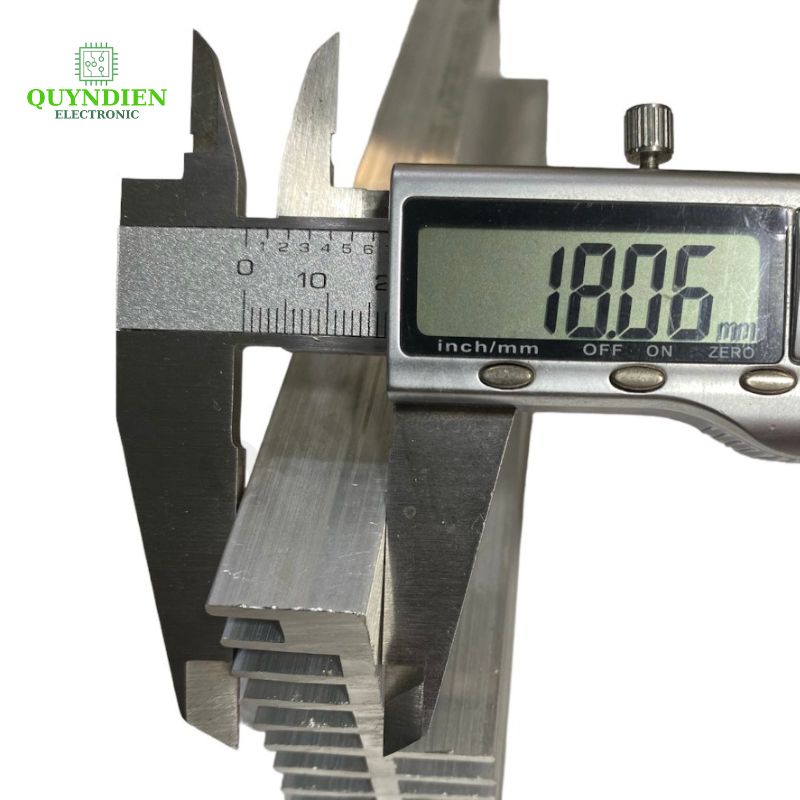

• Khoảng hở tầng dưới: khoảng 18mm

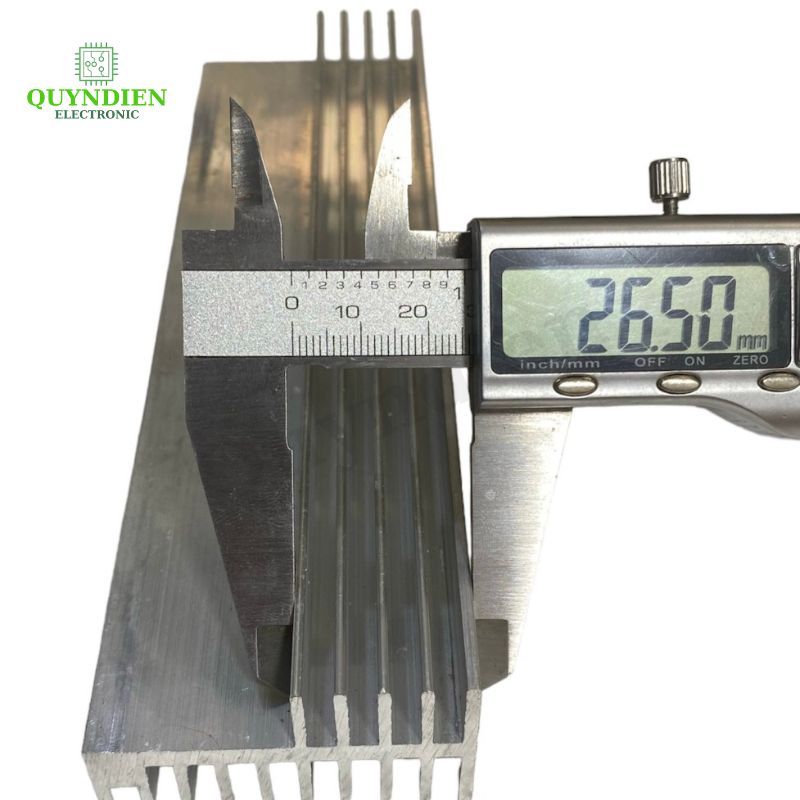

• Chiều dài vùng bắt vít: khoảng 26.5mm

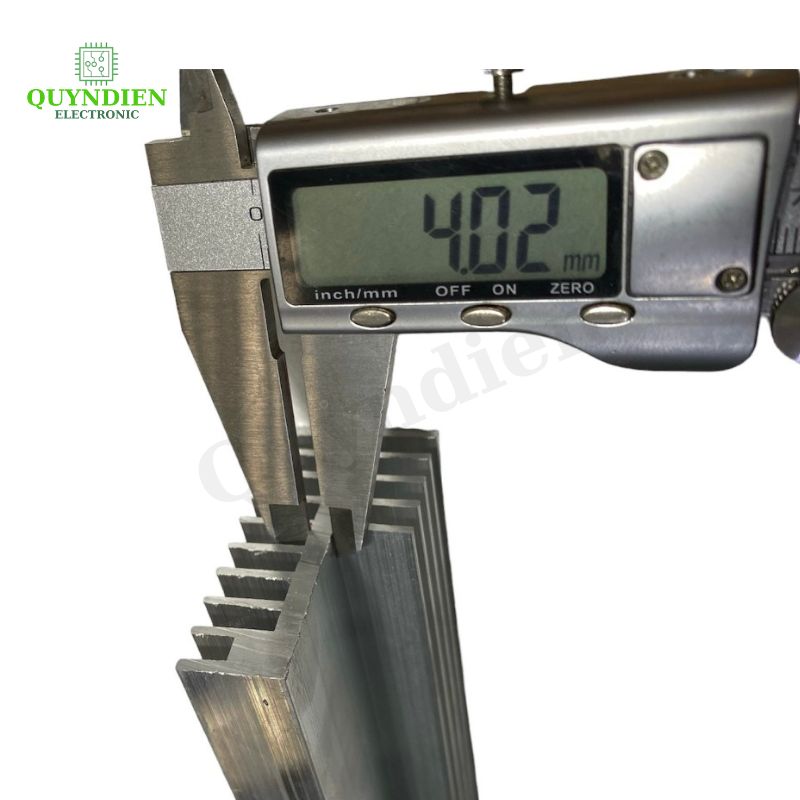

• Thông số vị trí rãnh/cánh đo tham khảo: khoảng 4.02mm

• Số cánh: 10 cánh

• Kiểu thiết kế: 2 tầng

• Vật liệu: Nhôm

• Trọng lượng: khoảng 250g

Lưu ý: Các kích thước trên là số liệu đo tham khảo và có thể có sai số nhỏ tùy lô sản xuất. Quý khách nên đối chiếu kích thước thực tế cần lắp trước khi đặt hàng hoặc gia công.

TẠI SAO NÊN SỬ DỤNG NHÔM TẢN NHIỆT?

MOSFET, IGBT và nhiều linh kiện công suất sinh nhiệt lớn khi hoạt động. Nếu nhiệt không được giải phóng phù hợp, nhiệt độ linh kiện có thể tăng cao, ảnh hưởng đến hiệu suất và độ ổn định của hệ thống.

Sử dụng nhôm tản nhiệt đúng kích thước, kết hợp keo tản nhiệt, cách điện và quạt khi cần thiết sẽ giúp hệ thống có điều kiện giải nhiệt tốt hơn và hoạt động ổn định hơn.

SHOP CAM KẾT

• Giao đúng như mô tả và hình ảnh đã đăng

• Có trách nhiệm với những sản phẩm đã bán và đang kinh doanh

• Đổi trả hàng miễn phí nếu shop giao sai hoặc thiếu hàng

• Được hoàn tiền nếu sản phẩm bị hỏng do vận chuyển

ĐẶT HÀNG NGAY

Nếu bạn đang cần một mẫu nhôm tản nhiệt 2 tầng dài 100mm để lắp MOSFET, IGBT, mạch nguồn hoặc các dự án điện tử công suất, đây là lựa chọn thuận tiện để gia công và hoàn thiện hệ thống tản nhiệt.

Đặt hàng ngay tại Linh Kiện Quỳnh Diễn!
