Nguyên lý biến áp xung – Bạn sẽ bất ngờ vì sự tinh vi!

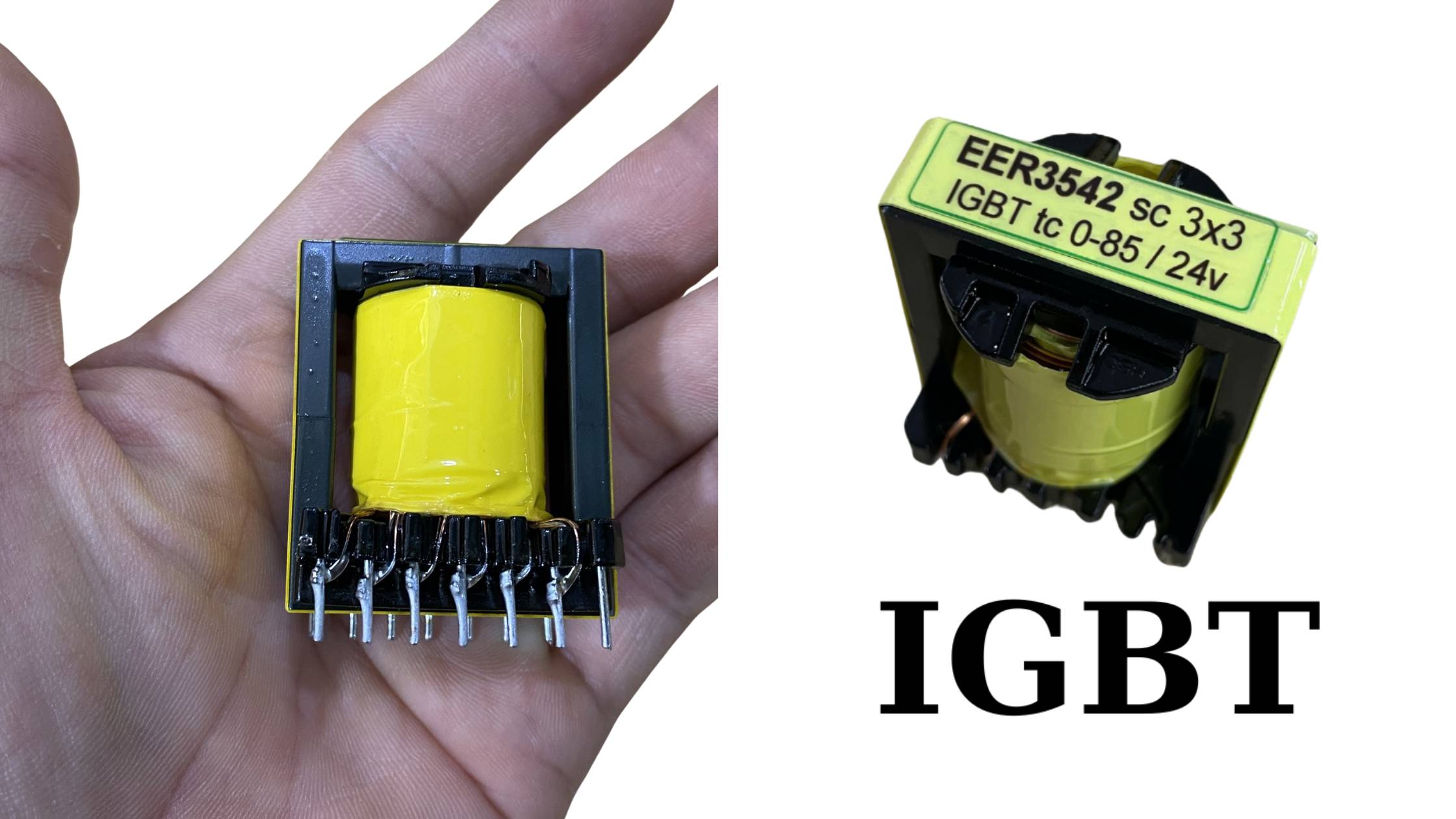

Biến áp xung – Bé xíu mà có võ!

Nếu bạn từng cầm một biến áp thường nặng trịch trên tay rồi nhìn sang một con biến áp xung bé tí bằng đầu ngón tay, hẳn bạn sẽ thốt lên:
“Sao nhỏ xíu mà ‘xử lý’ được cả bộ ampli?”

Đúng vậy, biến áp xung giống như võ sư Thiếu Lâm mặc áo thun học sinh – nhỏ nhưng tinh vi, im lìm mà đầy nội lực. Nhìn đơn giản là thế, nhưng đằng sau lớp nhựa đen ấy là cả một nguyên lý điều khiển dòng điện cực kỳ “cao tay”.

Vậy điều gì khiến biến áp xung khác biệt hoàn toàn so với biến áp thường mà ai làm mạch nguồn cũng phải “chơi hệ xung”?

Tại sao chỉ cần một con Mosfet IRF3205, một IC nguồn bé xíu và một biến áp xung là bạn có thể tạo ra nguồn 12V – 24V – thậm chí cả cao áp hàng ngàn Volt?

Câu trả lời nằm ở nguyên lý hoạt động – nơi dòng điện không đi lặng lẽ mà “nhảy múa” theo từng xung nhịp chính xác đến mức kỹ sư khó tính nhất cũng phải gật gù.



Biến áp thường vs biến áp xung: Trận so găng kinh điển

Hãy tưởng tượng bạn đang xem một trận đấu quyền anh công nghệ.
Một bên là biến áp thường – lực sĩ cổ điển, cơ bắp cuồn cuộn, chậm rãi nhưng mạnh mẽ.
Bên kia là biến áp xung – ninja tốc độ cao, nhỏ gọn nhưng cực kỳ hiệu quả.

Ai sẽ chiến thắng khi cuộc chơi là truyền điện trong không gian chật hẹp và yêu cầu hiệu suất cao?



Bảng so sánh nhanh

Tiêu chí	Biến áp thường	Biến áp xung
Tần số hoạt động	50 – 60Hz	20kHz – vài trăm kHz
Kích thước / Trọng lượng	To, nặng, cồng kềnh	Nhỏ gọn, siêu nhẹ
Tổn hao nhiệt	Cao khi tải lớn	Thấp hơn nhiều
Hiệu suất	Trung bình	Cao, đến >90%
Ứng dụng phổ biến	Loa kéo, máy biến thế	Nguồn switching, adapter



Kết luận “hiệp đấu”

• Trong thời đại thiết bị nhỏ gọn như điện thoại, ampli mini, drone, camera,...
  biến áp xung gần như là sự lựa chọn không thể thiếu.

• Biến áp thường vẫn hữu ích, nhưng ngày càng bị "đẩy lui về hậu phương" trong các ứng dụng cần hiệu suất cao, tiết kiệm không gian và linh kiện nhẹ.


Tóm lại: Ninja tốc độ (biến áp xung) ăn điểm tuyệt đối trước lực sĩ cổ điển (biến áp thường).



 Tần số cao – “Chiêu thức bí mật” của biến áp xung

Nếu bạn tưởng tượng dòng điện là dòng người đi trên đường, thì tần số cao chính là tuyến cao tốc 8 làn, không đèn đỏ, không tắc nghẽn. Càng cao tốc – càng nhanh, càng hiệu quả.

Với biến áp thường, dòng điện 50Hz lững thững đi qua cuộn dây. Phải cần lõi sắt to đùng để truyền tải đủ năng lượng – thế nên nó vừa to vừa nặng.

Còn với biến áp xung, dòng điện không “đi bộ”, mà nhảy vọt theo từng xung điện – hàng chục ngàn lần mỗi giây. Tần số cao này giúp:

• Truyền năng lượng nhanh hơn.

• Tối ưu hóa kích thước lõi từ → nhỏ gọn hơn rất nhiều.

• Hiệu suất cao nhờ ít tổn hao nhiệt.


Tại sao tần số cao lại quan trọng?

Nguyên lý cơ bản:
Cảm ứng điện từ phụ thuộc vào tốc độ biến thiên của dòng điện.
Tức là:

Tần số càng cao → từ trường biến thiên càng nhanh → năng lượng được truyền hiệu quả hơn.



Làm sao tạo ra tần số cao?

Không phải dòng điện tự dưng nhảy múa được. Đằng sau nó là cả một bộ “ban nhạc điều khiển xung”:

• IC dao động như TL494, UC3842 tạo ra tín hiệu PWM.

• Mosfet (như IRF3205) hoặc transistor D718 dùng để đóng ngắt dòng điện siêu nhanh.

• Cuộn dây sơ cấp biến áp xung nhận các xung này và biến chúng thành điện áp ra mong muốn.


Đó là lý do bạn thường thấy biến áp xung đi kèm Mosfet hoặc IC nguồn – chúng là “đạo diễn” tạo nên những xung điện chính xác và mạnh mẽ.

Tóm lại, tần số cao chính là chìa khóa làm nên sự nhỏ gọn và tinh vi của biến áp xung – yếu tố biến nó thành “ngôi sao” trong thế giới mạch nguồn hiện đại.



Xung vào, điện ra – Chu kỳ hoạt động đơn giản mà tinh vi

Nếu biến áp thường là “bình dân cơm tấm”, thì biến áp xung chính là đầu bếp Michelin:
Nhận nguyên liệu, xử lý siêu tốc, phục vụ điện áp đúng chuẩn từng volt.



Quy trình chế biến “nguồn điện sạch”:

Hãy tưởng tượng bạn vừa bật nguồn:

1. Dòng điện AC được chỉnh lưu thành DC, sau đó đưa vào cuộn sơ cấp của biến áp xung.

2. Mosfet hoặc Transistor như IRF3205 hoặc D718 sẽ đóng ngắt liên tục hàng chục ngàn lần mỗi giây, tạo ra các xung dòng điện đều đặn.

3. Mỗi xung này tạo ra từ trường biến thiên, được cảm ứng sang cuộn dây thứ cấp.

4. Ở cuộn thứ cấp, dòng điện này được chỉnh lưu (qua diode xung) và lọc lại bằng tụ điện để ra dòng DC mịn màng, ổn áp.




Một chu kỳ – hàng nghìn lần mỗi giây

Điều tuyệt vời ở đây là:

Chu kỳ này diễn ra liên tục, chính xác như đồng hồ Thụy Sĩ.

• Tần số đóng ngắt: từ 20kHz đến hơn 100kHz

• Mỗi xung kéo dài chỉ vài micro giây

• Nhờ vậy, kích thước biến áp nhỏ mà vẫn tải khỏe




Tùy theo nhu cầu, đầu bếp cho ra “món 12V, 24V hay 5V”

Chỉ cần thay đổi:

• Tỷ lệ vòng dây

• Chiều rộng xung PWM

• Số lượng cuộn dây thứ cấp


Bạn có thể tạo ra nhiều mức điện áp khác nhau từ cùng một biến áp xung – điều mà biến áp thường khó làm được.



Tinh vi nhưng không rối rắm

Dù nguyên lý nghe có vẻ “công nghệ cao”, nhưng khi hiểu đúng rồi, bạn sẽ thấy biến áp xung hoạt động rất logic và khoa học.
Nó chính là cầu nối biến năng lượng thô thành điện tinh – chuẩn, sạch và gọn gàng.



Lõi ferrite – “Trái tim thép” của biến áp xung

Nếu biến áp xung là một võ sĩ truyền điện siêu tốc, thì lõi ferrite chính là trái tim âm thầm hoạt động không ngừng nghỉ, giữ cho mọi xung điện được truyền tải một cách mạnh mẽ mà không “kiệt sức”.



Ferrite là gì và tại sao lại quan trọng?

Ferrite là một loại vật liệu từ mềm (soft magnetic material) – thành phần chính là bột oxit sắt kết hợp với các kim loại như mangan, kẽm, rồi nung kết ở nhiệt độ cao.

Điểm tuyệt vời của ferrite là:

• Chịu được tần số cao mà không sinh nhiệt lớn.

• Tổn thất từ thấp, dòng Foucault không có cơ hội “quậy phá”.

• Nhẹ, dễ gia công thành nhiều hình dạng chuẩn công nghiệp.


Nhờ những tính chất trên, ferrite chính là lựa chọn số 1 cho biến áp xung – nơi tần số không dưới 20.000 lần/giây!



Ferrite vs lõi thép silic của biến áp thường

Đặc tính	Ferrite (biến áp xung)	Thép silic (biến áp thường)
Tần số tối ưu	> 20kHz	50 – 60Hz
Tổn hao từ	Rất thấp	Cao khi tần số tăng
Khối lượng	Nhẹ	Nặng
Hình dạng lõi	Đa dạng (EI, EE, RM)	Chủ yếu EI, UI
Khả năng gia công	Dễ, linh hoạt	Khó uốn, phải xếp lớp



Nếu dùng lõi thép thường  cho mạch xung thì sao?

• Nóng ran sau vài phút chạy.

• Hiệu suất thấp, tản nhiệt khó khăn.

• Dễ gây nhiễu và ảnh hưởng đến linh kiện khác.


Cũng giống như đưa một vận động viên marathon đi thi chạy 100m – không phù hợp, sớm đuối sức.



Một số hình dạ ng lõi ferrite phổ biến

• EE: dễ cuốn, giá rẻ, ứng dụng đa năng.

• EI: dạng tháo máy phổ biến.

• RM, PQ, ETD: cho các mạch công suất lớn, đòi hỏi hiệu suất cao hơn.


Tóm lại, ferrite chính là nền tảng giúp biến áp xung truyền tải năng lượng nhanh, gọn, mà vẫn mát mẻ như không – một chiến binh bền bỉ trong lớp vỏ im lặng.



Mosfet – Người điều khiển “nhịp tim” của xung điện

Nếu biến áp xung là trái tim bơm năng lượng, thì Mosfet hoặc Transistor chính là bộ não – ra lệnh tim đập nhanh hay chậm, mạnh hay nhẹ.
Không có tín hiệu đóng/ngắt chính xác, trái tim kia sẽ… loạn nhịp ngay!



Mosfet làm gì trong mạch nguồn xung?

• Nó hoạt động như công tắc siêu tốc, mở/tắt dòng điện đi vào cuộn sơ cấp.

• Mỗi lần “bật tắt” là một xung điện được tạo ra → được truyền qua biến áp xung.

• Tần số bật/tắt từ 20kHz đến hơn 100kHz – vượt xa khả năng đóng/ngắt của rơle hay công tắc cơ học.


Tưởng tượng: bạn búng tay 100.000 lần trong một giây – không thể! Nhưng Mosfet làm điều đó một cách… lạnh lùng và hoàn hảo.

⚙ Những Mosfet/Transistor thường gặp



IRF3205

• Chịu dòng tới 100A (với tản nhiệt tốt)

• Điện áp cực đại: 55V

• Điện trở dẫn thấp → ít sinh nhiệt

• Giá mềm, dễ mua → dân DIY ưa dùng


D718

• Transistor NPN công suất, chuyên dùng ampli và nguồn

• Bền, dễ hàn, tháo máy rất nhiều

• Kết hợp tốt với biến áp xung 12V – 24V


Kết hợp với ai?

Mosfet/Transistor không tự hoạt động – cần “nhạc trưởng” điều khiển:

• IC nguồn TL494, UC3842: tạo tín hiệu PWM chính xác

• Mạch tự dao động: dùng trở, tụ tạo xung đơn giản


Chính nhờ sự kết hợp này mà xung điện đưa vào biến áp đều đặn, đúng biên độ, đúng tần số – không lệch một nhịp nào!



Tóm lại, Mosfet là người điều phối năng lượng, quyết định chất lượng xung đưa vào biến áp. Chọn đúng Mosfet = xung đẹp = mạch khỏe.





Tỷ lệ vòng dây – Bí mật để hô biế n 220V thành 12V, 5V hay cao áp

Bạn có tin không?
Chỉ cần thêm hoặc bớt vài vòng dây, điện áp đầu ra của biến áp xung có thể thay đổi từ 5V đến 12V, thậm chí lên tới vài trăm Volt.
Nghe cứ như “ma thuật điện tử”, nhưng thật ra chỉ là... toán cấp 2!



Nguyên lý cơ bản: Vòng nhiều   – điện nhiều

Công thức kinh điển:

V1V2=N1N2\frac{V_1}{V_2} = \frac{N_1}{N_2}V2​V1​​=N2​N1​​

Trong đó:

• V1V_1V1​: điện áp cuộn sơ cấp

• V2V_2V2​: điện áp cuộn thứ cấp

• N1N_1N1​: số vòng dây sơ cấp

• N2N_2N2​: số vòng dây thứ cấp


Tỷ lệ này giống như... “công thức pha nước mắm” – nhiều tỏi ít đường là ra vị khác ngay!



Ví dụ vui mà thật

• Bạn có cuộn sơ cấp 100 vòng, điện áp vào là 220V.

• Bạn muốn ra 12V → chỉ cần quấn thứ cấp khoảng 5-6 vòng!

• Muốn 5V? → bớt lại còn 2-3 vòng!


Nghe tưởng đùa nhưng thật đấy – nhờ tần số cao, chỉ vài vòng dây đã đủ để tạo ra điện áp mong muốn.



Lưu ý khi tính tỷ lệ

Không chỉ số vòng dây quyết định:

• Tần số hoạt động càng cao, số vòng cần càng ít.

• Lõi ferrite càng to, khả năng truyền tải càng khỏe.

• Dòng tải càng lớn, dây càng phải to, số vòng cần điều chỉnh.


Tính kỹ một chút để tránh "điện chưa kịp ra đã thấy khói bốc lên".



Quấn tay vs. mua sẵn

Phương án	Ưu điểm	Nhược điểm
Quấn tay	Tùy biến, học được nhiều thứ	Cần kiên nhẫn, dễ nhầm
Mua sẵn	Nhanh, tiện, giá rẻ	Bị giới hạn theo thiết kế có sẵn

Dân DIY lâu năm thường thích quấn tay để tối ưu theo mạch của mình. Nhưng nếu mới bắt đầu, bạn có thể chọn biến áp xung tháo máy – rẻ và tiện học.



Tóm lại, tỷ lệ vòng dây là yếu tố quyết định “phép biến hóa” của biến áp xung – và điều hay là bạn hoàn toàn có thể làm chủ nó!



Chỉnh lưu và lọc – Biến xung “lởm chởm” thành điện mịn như nhung

Sau khi dòng xung “lao xao” chạy ra từ cuộn thứ cấp của biến áp xung, bạn đừng vội dùng ngay!
Nó chưa phải là điện áp DC ổn định mà thiết bị cần đâu.

Giống như tóc vừa ngủ dậy: rối tung, chỉa đủ hướng, phải qua vài bước “chăm sóc” mới mượt mà như poster salon.



Bước 1: Chỉnh lưu – gom xung về một phía

• Sử dụng diode xung tốc độ cao (như FR107, UF4007, v.v.)

• Mỗi xung điện xoay chiều (có phần dương và âm) được diode chỉ cho đi chiều dương

• Kết quả: dòng xung chập chờn, nhưng chỉ có một chiều


Chỉnh lưu giống như “gạt nước một chiều” – chỉ để dòng tốt đi qua, chặn lại dòng xấu.



Bước 2: Lọc – làm mượt xung

• Dòng sau chỉnh lưu vẫn “nhấp nhô” như sóng biển → chưa dùng được cho mạch điện tử.

• Cần tụ điện để “gánh” phần cao → giữ điện áp ổn định giữa các xung.

• Thêm cuộn cảm (lọc LC) nếu cần độ mịn cao hơn, đặc biệt trong ampli hoặc vi điều khiển.


Tụ điện giống như “bình nước phụ”, giúp duy trì áp suất đều khi nguồn nước chảy giật cục.



Nếu không lọc tốt, chuyện  gì xảy ra?

• Thiết bị bị nhiễu, khởi động sai, đôi khi “chập chờn như đèn cầy ngày gió”.

• Ampli hú, quạt quay lúc mạnh lúc yếu, đèn LED nhấp nháy dù điện vẫn “có”.

• Với mạch nhạy cảm (ESP32, Arduino…), có thể reset liên tục do sụt áp.


Linh kiện phổ biến bạn nê n biết

Loại linh kiện	Vai trò	Gợi ý dùng
Diode xung	Chỉnh lưu nhanh	FR107, UF4007
Tụ lọc	Giữ điện áp ổn định	470uF – 2200uF / 25V
Cuộn cảm	Lọc nhiễu, làm mịn	10uH – 100uH



Tóm lại, chỉnh lưu và lọc là bước “chải chuốt” cuối cùng để biến dòng xung lởm chởm thành điện DC mịn như nhung, đủ sức nuôi cả hệ thống một cách êm ái.



IC nguồn – “Nhạc trưởng” của cả hệ thống xung

Một dàn nhạc giao hưởng dù có nghệ sĩ giỏi, nhạc cụ xịn đến đâu… vẫn có thể chơi loạn xạ nếu thiếu người chỉ huy.
Và trong thế giới mạch nguồn, IC nguồn chính là nhạc trưởng ấy.



IC nguồn làm gì?

• Nó tạo ra xung PWM – dạng xung hình chữ nhật, điều khiển Mosfet đóng ngắt.

• Quyết định tần số, độ rộng xung → ảnh hưởng trực tiếp đến điện áp ra.

• Giám sát phản hồi điện áp đầu ra → nếu sụt áp, nó tự điều chỉnh tăng xung; nếu quá áp, nó thu nhỏ xung lại.


Tất cả diễn ra tự động, liên tục, chính xác đến từng micro giây.



Một chu trình “nhạc trưởng điều khiển”

1. IC nhận điện áp DC đầu vào.

2. Phát tín hiệu xung → đưa vào Mosfet → dòng xung tạo ra.

3. Xung đi qua biến áp xung → cho điện ra.

4. Điện áp đầu ra được cảm biến đưa ngược về IC.

5. IC kiểm tra – thấy ổn thì giữ nguyên, thấy lệch thì chỉnh.


Vậy nên bạn mới thấy: điện ra luôn mượt, dù tải lúc nhẹ, lúc nặng.



Các IC nguồn phổ biến

Tên IC	Đặc điểm nổi bật	Ứng dụng
TL494	2 kênh PWM, ổn định, dễ lập trình	Nguồn đôi, tải lớn
UC3842	Nhỏ gọn, đơn giản, tiết kiệm	Adapter, nguồn nhỏ
SG3525	PWM chính xác, chống nhiễu tốt	Mạch inverter, ampli

Dân kỹ thuật hay gọi vui: “TL494 – sếp lớn, UC3842 – trợ lý đa năng, SG3525 – chuyên gia điều phối.”



Kết luận

IC nguồn chính là người giữ nhịp, canh xung, chỉnh điện, bảo vệ tải.
Không có nó, hệ thống mạch switching như cỗ máy mất trí – loạn nhịp, cháy nổ, sụt áp đủ kiểu.
