Một lần đọc sai – cả công trình thất bại: Học từ lỗi lầm ấy!

Thứ Hai, 05/05/2025 Huỳnh Chí Diễn
Nội dung bài viết

⚠️ Một lần đọc sai – cả công trình thất bại: Học từ lỗi lầm ấy!




🧨 Mở đầu: Một con số nhỏ – một hậu quả lớn

Trong kỹ thuật điện tử, có một câu nói vui mà đau thật:

“Linh kiện nhỏ không có nghĩa là sai nhỏ.”

Thực tế, đã có nhiều dự án – từ quy mô DIY nhỏ cho đến các công trình điện tử hàng trăm triệu đồng – thất bại chỉ vì một nguyên nhân: 👉 Đọc sai mã linh kiện.

Trong bài viết này, mình sẽ:

  • Chia sẻ câu chuyện thực tế về một công trình thất bại do lỗi cực nhỏ


  • Phân tích nguyên nhân – cách phòng tránh


  • Đưa ra checklist giúp bạn không bao giờ lặp lại sai lầm đó





📉 1. Câu chuyện có thật: Mạch báo mức nước – chết vì nhầm MOSFET

Bối cảnh:

Một nhóm kỹ sư trẻ triển khai dự án báo mức nước tự động cho một công ty xử lý nước thải tại khu công nghiệp.
Mạch hoạt động gồm:

  • Sensor đo mức nước (float switch)


  • Vi điều khiển đọc tín hiệu


  • Relay đóng/mở bơm nước

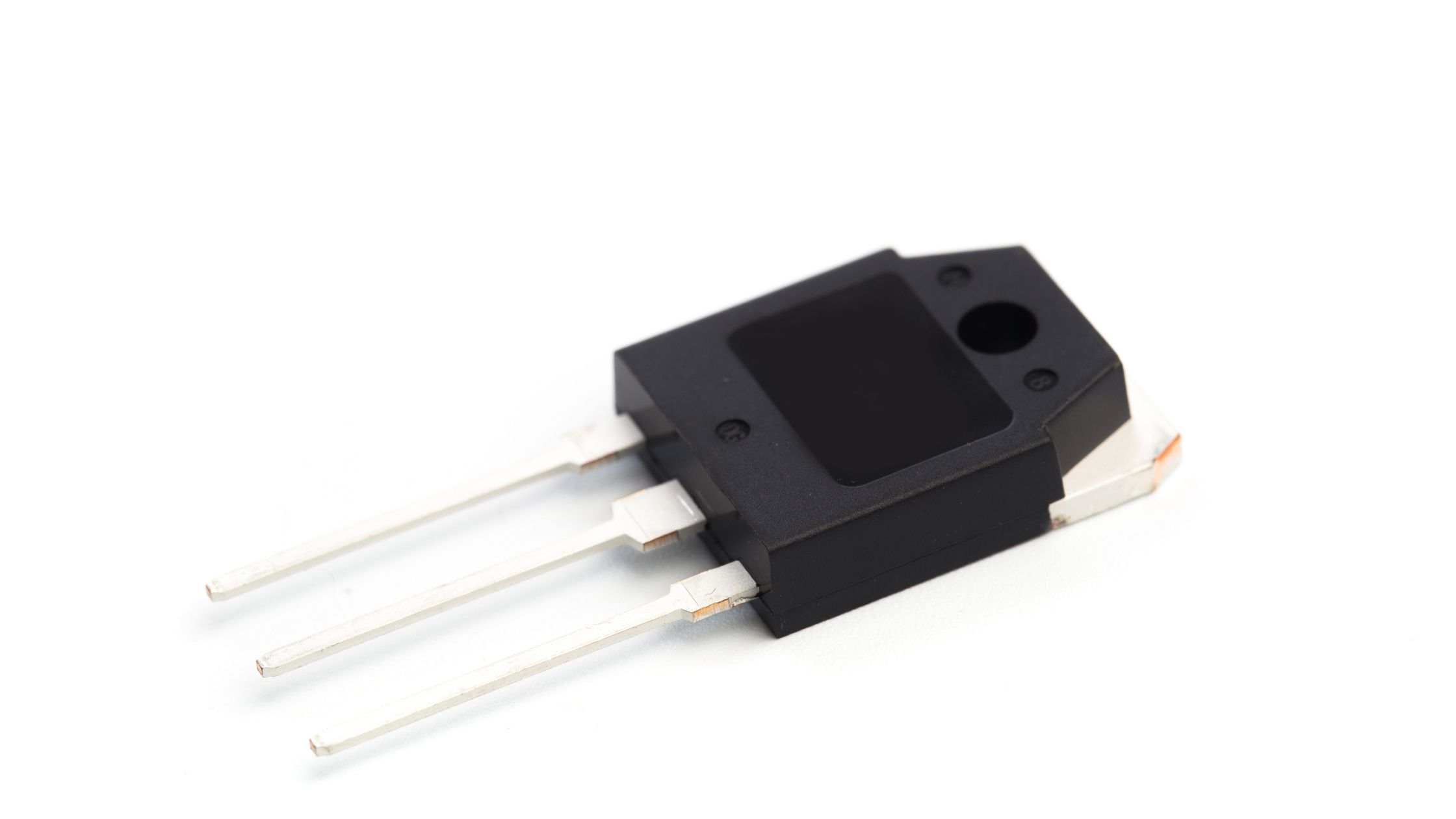

  • Điều khiển relay bằng MOSFET N-channel IRF540


Sự cố xảy ra:

Sau khi hoàn tất lắp đặt, test mạch thì:

  • Relay không đóng


  • Bơm không hoạt động


  • Vi điều khiển vẫn chạy tốt


👉 Mọi người nghi hỏng relay → thay relay → không giải quyết.
Sau đó kiểm tra MOSFET → vẫn còn tốt, không cháy.

📌 Cuối cùng, họ mới phát hiện:

  • Đã dùng IRF540 thay vì IRL540 như thiết kế ban đầu.


  • IRF540 không mở được ở mức 5V logic từ vi điều khiển → không điều khiển được relay → toàn bộ hệ thống tê liệt.





💥 2. Hậu quả: Thiệt hại không chỉ là 1 con MOSFET

Hậu quả cụ thể

Chi phí ước tính

Mất thời gian gỡ, sửa, kiểm tra

2 ngày công kỹ sư (~2 triệu VNĐ)

Mất niềm tin từ đối tác

Hủy hợp đồng lắp hệ thống chính

Thiệt hại gián tiếp

Tốn thêm >10 triệu cho lần kiểm định lại

📌 Sai 1 con mã → Mất 1 công trình.
Một lỗi cực nhỏ nhưng hệ lụy cực lớn.




🔍 3. Phân tích nguyên nhân: Vì sao sai lại xảy ra?

Lý do

Gốc rễ

Nhìn nhầm IRF540 ↔ IRL540

Mã gần giống, không kiểm tra kỹ datasheet

Thiếu checklist xác minh linh kiện

Không có bước “soi mã” trước khi lắp hàng loạt

Không test từng phần trước khi chạy

Cắm tất cả → lỗi khó truy ngược

Tin tưởng linh kiện “như thiết kế”

Không kiểm soát đầu vào thực tế (linh kiện bị thay ngoài ý muốn)


📘 4. Bài học rút ra – không thể xem nhẹ mã linh kiện

💡 1. Không bao giờ “đoán mò” linh kiện theo cảm tính

  • Nhìn giống ≠ giống mã


  • In mờ ≠ được tự suy diễn


💡 2. Kiểm tra datasheet – kể cả với linh kiện quen

  • Đừng tin trí nhớ → hãy tin dữ liệu


  • 2 con cùng dòng, cùng chân – nhưng chỉ khác điện áp mở, là đã đủ “tàn phá” mạch


💡 3. Luôn có bước xác minh linh kiện trước khi hàn hàng loạt

  • Test trước 1 bo mẫu


  • Đo Vgs, dòng Drain thực tế


  • So sánh sơ đồ chân trước – sau





🛠 5. Checklist chống “sai mã – cháy mạch”

✅ Trước khi lắp linh kiện vào mạch:

  • Tra mã linh kiện từ datasheet chính hãng


  • Kiểm tra sơ đồ chân (pinout) khớp với PCB


  • Xác minh thông số quan trọng:


    • Điện áp mở (Vgs)


    • Dòng tối đa


    • Nhiệt độ làm việc


  • Đối chiếu vỏ: TO-92, TO-220, SOT23 có sơ đồ chân khác nhau


  • Dùng đồng hồ số test nhanh linh kiện bóc


✅ Khi thay thế linh kiện:

  • Tìm mã tương đương qua bảng thay thế quốc tế


  • Đảm bảo giống sơ đồ chân – cùng mức điện áp làm việc


  • Ghi chú thay đổi vào bản vẽ, file thiết kế





📦 6. Công cụ giúp bạn kiểm tra mã nhanh, tránh lỗi

Công cụ

Chức năng

Octopart.com

Tra datasheet, so sánh linh kiện tương đương

AllDatasheet.com

Tìm thông số – sơ đồ chân đầy đủ

Google Lens + ChatGPT

Nhận dạng mã mờ, gợi ý thay thế

App “SMD Code Book”

Đọc mã rút gọn của linh kiện SMD

File Excel cá nhân hóa

Lưu danh sách mã – sơ đồ chân từng linh kiện

📌 Gợi ý: Dùng Notion hoặc Google Sheet để làm kho dữ liệu linh kiện cá nhân – cực tiện lợi!




🧪 7. Các loại mã dễ gây nhầm lẫn nhất

Cặp mã dễ nhầm

Sự khác biệt nguy hiểm

IRF540 ↔ IRL540

IRF không mở ở 5V, IRL mở tốt với 5V logic

C1815 ↔ C945

TO-92, sơ đồ chân khác nhau

AMS1117 ↔ 7805

GND ở chân khác nhau → cấp sai nguồn

ZD5.1 ↔ 1N4148

Zener vs diode thường → mất chức năng ổn áp

D882 ↔ BD139

Khác sơ đồ chân → lắp sai → cháy




🎁 8. Tặng bạn bộ tài liệu “Chống cháy vì sai linh kiện”

Bạn sẽ nhận được:

  • PDF: Top 50 mã linh kiện dễ nhầm nhất + hướng dẫn phân biệt


  • Checklist chống sai mã bản in


  • Mẫu bảng “đối chiếu linh kiện thay thế”


  • Mẹo nhận biết sơ đồ chân TO-92, TO-220, SOT-23


📥 Tải ngay tại: Lỗi giao diện: file 'snippets/shortcode-Link.bwt' không được tìm thấy


🏁 Kết luận: Đọc sai mã – trả giá bằng cả công trình

Bạn có thể:

  • Thiết kế mạch hoàn hảo


  • Code chạy mượt


  • Layout đẹp như tranh


👉 Nhưng nếu chỉ một linh kiện sai mã, sai chân, tất cả có thể sụp đổ.

Hãy:

  • Làm chậm lại 1 phút để tra mã


  • Kiểm tra thật kỹ datasheet


  • Xác minh lại trước khi cấp nguồn


📌 Vì khi đã cháy mạch – không chỉ là mất linh kiện, mà có thể mất luôn cả niềm tin của khách hàng, uy tín, công sức và tiền bạc.




📘 Bài tiếp theo:

🔎 “Từ một sinh viên yếu lý thuyết đến kỹ sư đọc linh kiện như thần!”

Bạn sẽ khám phá hành trình thật của một bạn trẻ “gà mờ” môn điện tử – từng sợ datasheet, từng ngại mạch in – nhưng nhờ phương pháp học linh hoạt đã trở thành kỹ sư sáng tạo, làm chủ bo mạch riêng.

👉 Một bài không thể bỏ qua nếu bạn là người mới học nghề hoặc đang muốn “lột xác”!
