Mỗi ký hiệu là một câu chuyện – bạn có đang nghe được chúng nói gì?

Mở đầu: Khi linh kiện biết nói

Hãy tưởng tượng bạn bước vào một căn phòng đầy những chiếc hộp nhỏ xíu. Trên mỗi hộp là vài chữ kỳ lạ: 2N2222, IRF540N, BT136-600E, 1N4733A... Đối với người bình thường, chúng là những mã số vô hồn. Nhưng với người làm điện tử, đó là ngôn ngữ – là tiếng nói – là những câu chuyện ngắn gọn nhưng đầy thông tin của từng linh kiện.

Bạn đã bao giờ dừng lại và thực sự lắng nghe xem những ký hiệu đó đang nói gì với mình chưa?

1. Mỗi ký hiệu = một bản sơ yếu lý lịch rút gọn

Một con transistor ghi “C1815”. Có gì đặc biệt?

“C” = mã Nhật, tức là mã tắt của 2SC1815 → transistor NPN
1815 = dòng sản phẩm, phổ biến ở châu Á
Chân: E-B-C nếu nhìn từ mặt phẳng TO-92
Dòng cực đại: 150mA
Điện áp cực đại CE: 50V
fT: 80MHz

C1815 không chỉ là một mã – mà là một câu chuyện: “Tôi là transistor tín hiệu nhỏ, dùng trong mạch audio, phù hợp làm tầng khuếch đại đầu vào.”

2. Ký hiệu = Cảnh báo an toàn

Một con Triac ghi “BTA16-600B” – bạn đọc ra điều gì?

BTA = Triac dạng A (được gắn tản nhiệt)
16 = dòng tải RMS 16A
600 = điện áp tối đa 600V
B = mức nhạy kích thấp (Igt khoảng 35mA)

Nếu bạn dùng nó cho mạch dimmer 220V/10A – hoàn hảo. Nhưng nếu bạn chọn sai mã, ví dụ BT136 (chỉ 4A), bạn sẽ thấy khói.

Vậy ký hiệu “16-600” đang cảnh báo: “Tôi chịu được đến đây thôi, đừng bắt tôi làm quá!”

3. Ký hiệu = Gợi ý về chức năng

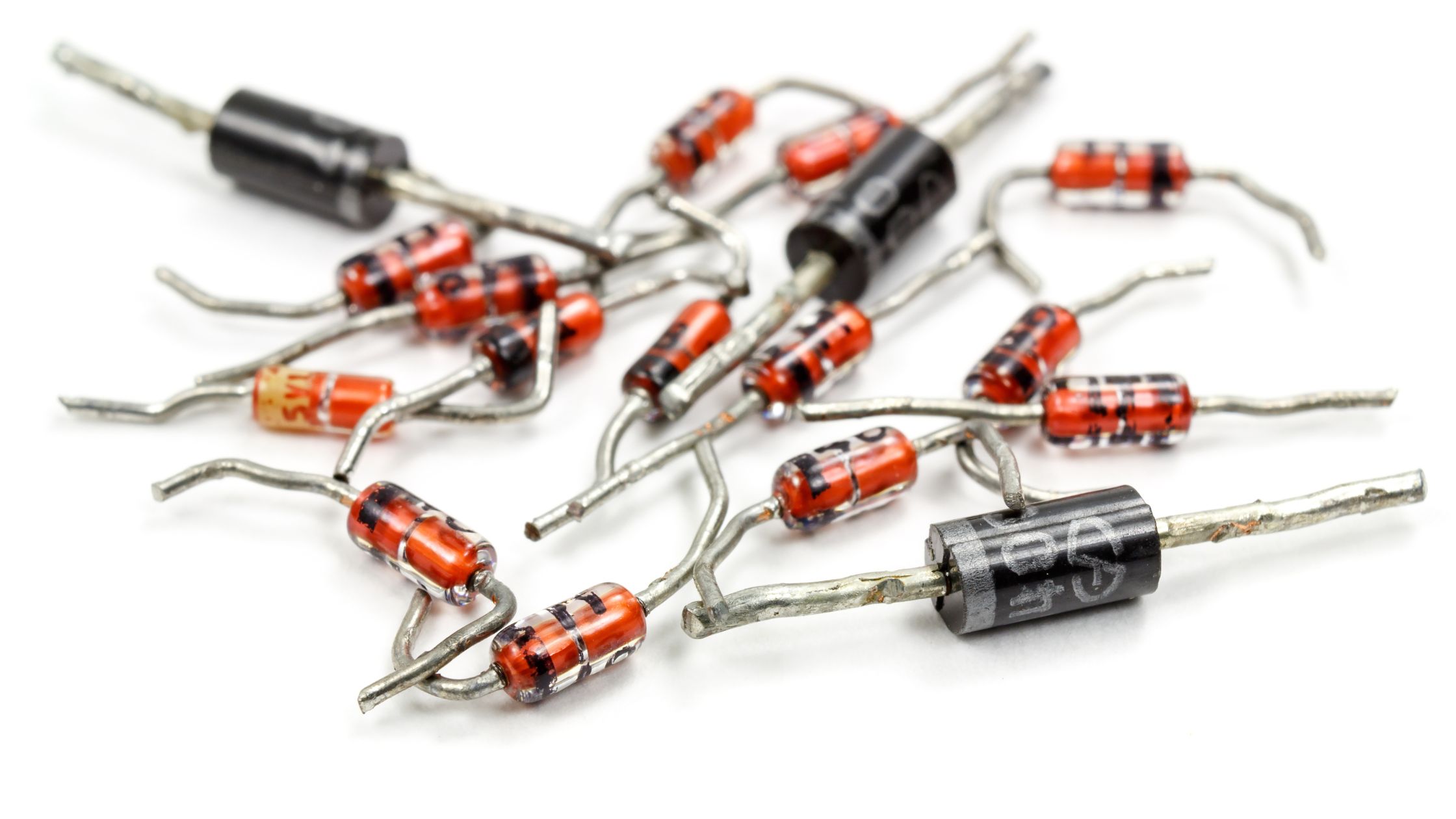

Diode ghi “1N4733A”:

1N = diode chuẩn Mỹ
4733A = Zener 5.1V, công suất 1W

Nếu bạn cần một điện áp ổn định 5.1V – đây là lựa chọn tuyệt vời. Nhưng nếu bạn nghĩ đây là diode thường và lắp vào chiều thuận – thì chẳng có gì xảy ra.

Ký hiệu đang thì thầm với bạn: “Tôi chỉ ổn áp khi bạn cấp áp ngược đúng mức – dùng tôi đúng vai trò, tôi sẽ bảo vệ mạch của bạn.”

4. Ký hiệu = Lịch sử công nghệ

Bạn có biết:

2N = ký hiệu transistor Mỹ từ những năm 1960?
2SA, 2SB, 2SC, 2SD = phân loại transistor Nhật: A/B cho PNP, C/D cho NPN
IRF = dòng MOSFET của hãng International Rectifier

Mỗi ký hiệu còn chứa trong đó bản sắc quốc gia, chuẩn công nghiệp, và cả lịch sử phát triển ngành. Hiểu được chúng, bạn sẽ cảm thấy gần gũi hơn với từng linh kiện bạn cầm trong tay.

5. Ký hiệu = Hướng dẫn sử dụng gián tiếp

Bạn đọc “IRF540N”. Điều gì được gợi mở?

IRF = N-MOSFET
540N = dòng Id max ~33A, Vds max 100V
Vgs(th) ≈ 2-4V → cần áp cao để mở hoàn toàn

Điều đó có nghĩa:

Nếu bạn điều khiển IRF540N bằng vi điều khiển 3.3V → không đủ để mở → sinh nhiệt, hỏng
Phải dùng thêm tầng đệm hoặc chọn logic-level MOSFET như IRL540N

Ký hiệu như đang nói với bạn: “Tôi không hợp với tín hiệu điều khiển yếu – đừng ép tôi!”

6. Cách “nghe” ký hiệu như người làm nghề

a. Bước 1: Không đoán mò

Ghi đúng mã 100%
Ví dụ: IRF530 ≠ IRF5305 (một cái N-MOSFET, một cái P-MOSFET)

b. Bước 2: Tra datasheet chính hãng

Gõ: “MÃ + datasheet” vào Google
Ưu tiên alldatasheet.com, digikey.com, mouser.com

c. Bước 3: Ghi lại những câu chuyện bạn học được

Mỗi linh kiện là một bài học: tại sao nó cháy? tại sao chạy tốt? tại sao hàn sai chiều không hoạt động?

Ghi chú lại → dần dần bạn sẽ có “từ điển sống” của riêng mình

7. Câu chuyện nghề: nghe nhầm ký hiệu – cháy cả mạch

Anh Trung – thợ sửa ampli – từng thay C2073 (transistor công suất) bằng con “giống hệt” ghi là B817. Vì nhìn chữ “7” nên tưởng giống nhau. Nhưng:

C2073 = NPN
B817 = PNP

Kết quả: mạch công suất chạy sai cực → xung ngược → cháy toàn bộ tầng khuếch đại

Tổn thất: gần 400k tiền IC và thời gian sửa 4 tiếng

Ký hiệu không sai – chỉ là người đọc không lắng nghe.

8. Hãy học cách tôn trọng từng con số nhỏ

Chúng ta thường bỏ qua những ký hiệu bé nhỏ vì nghĩ “cứ lắp vào, chạy được là được”. Nhưng bạn sẽ chỉ làm được nghề thực thụ khi hiểu được:

Từng chữ là thông điệp
Từng số là giới hạn an toàn
Từng mã là ngôn ngữ riêng của kỹ thuật

Kết: Đừng nhìn linh kiện như ký tự – hãy đọc nó như bạn đọc một con người

Mỗi linh kiện đều có câu chuyện của riêng nó. Khi bạn biết lắng nghe, bạn sẽ thấy điện tử không còn khô khan, mà trở nên sống động, thú vị và đầy cảm hứng.

“Hiểu linh kiện là bước đầu tiên để làm chủ công nghệ.”
