Mạch test nhanh linh kiện: Làm sao biết linh kiện còn sống hay đã 'hy sinh'?
🔧 Mạch test nhanh linh kiện: Làm sao biết linh kiện còn sống hay đã 'hy sinh'?
🎯 Mở đầu: “Mạch hỏng vì linh kiện chết – mà mình không biết!”
Bạn có từng:
-
Dùng linh kiện bóc mạch, gắn vào mạch mới mà… không chạy?
-
Lắp transistor tưởng tốt, nhưng thật ra... chết ngầm?
-
Dùng đồng hồ đo nhưng không đủ tự tin để kết luận con đó còn sống?
👉 Nếu bạn đang:
-
Sửa mạch điện tử.
-
Học thực hành DIY.
-
Gỡ linh kiện từ bo cũ.
Thì biết cách kiểm tra linh kiện trước khi dùng là kỹ năng bắt buộc. Không có chuyện “liều”, chỉ có “chắc chắn hoặc cháy mạch!”
Bài này sẽ giúp bạn:
-
Biết cách test nhanh transistor, diode, zener, MOSFET, SCR, Triac.
-
Dùng đồng hồ số và mạch test đơn giản.
-
Tự tin xác định: còn sống – hay đã hy sinh.
🧰 1. Dụng cụ cần có để test linh kiện
Bạn không cần nhiều. Chỉ cần:
-
Đồng hồ vạn năng (digital multimeter) – thang diode.
-
Nguồn 5V (USB/pin)
-
LED, điện trở 330Ω, 1kΩ, 10kΩ
-
Breadboard hoặc socket cắm
-
Linh kiện cần test
🎯 Dùng thêm mạch test nhỏ = nhanh, gọn, chính xác.
🔍 2. Test transistor nhanh – không cần datasheet
✅ Cách 1: Dùng đồng hồ số – đo 6 cặp chân
-
Đặt về chế độ diode (→|–)
-
Đo từng cặp 3 chân: A–B, A–C, B–C (và ngược lại)
-
Tìm được 2 cặp dẫn chiều (0.6–0.7V) → chân chung = Base
Kết quả |
Loại |
Dẫn từ Base ra (B → C, B → E) |
NPN |
Dẫn vào Base (C → B, E → B) |
PNP |
📌 Đánh dấu Base ngay sau khi đo → tránh nhầm lẫn sau này!
✅ Cách 2: Dùng mạch test đơn giản
Sơ đồ:
-
Nguồn 5V → R10k → Base
-
Collector → LED → R330 → GND
-
Emitter → GND
Cách test:
-
Cắm transistor theo chân đã xác định.
-
Nếu LED sáng → transistor còn tốt.
-
Nếu không sáng → hỏng hoặc lắp sai.
🎯 Mạch đơn giản, test cả TO-92 và TO-220.
🔋 3. Test diode và Zener – có khác biệt không?
✅ Diode thường:
-
Dùng đồng hồ: đo 1 chiều dẫn (0.6V), chiều ngược không dẫn.
-
Nếu dẫn cả hai chiều → chập.
-
Không dẫn chiều nào → đứt.
✅ Zener:
-
Đo như diode thường → chỉ dẫn 1 chiều.
-
Để xác định điện áp Zener:
-
Cấp áp ngược (VD: 12V)
-
Nối điện trở 1kΩ nối tiếp
-
Đo áp rơi trên Zener → đúng ~ giá trị niêm yết (5.1V, 12V...)
-
📌 Không dùng Zener để chỉnh lưu!
⚡ 4. Test MOSFET – phân biệt sống/chết chính xác
✅ Cách test:
-
Xả Gate: chạm G – S để giải phóng điện tích.
-
Đặt que đen vào Source, que đỏ vào Drain → không dẫn.
-
Dùng ngón tay chạm nhẹ Gate → thấy dẫn → MOSFET còn tốt.
-
Nếu luôn dẫn hoặc không dẫn gì cả → hỏng.
Kết quả |
Tình trạng |
Dẫn sau khi chạm Gate |
Tốt |
Luôn dẫn |
Chập |
Không dẫn gì |
Đứt hoặc gate chết |
📌 Cẩn thận test đúng cực chân G – D – S nhé!

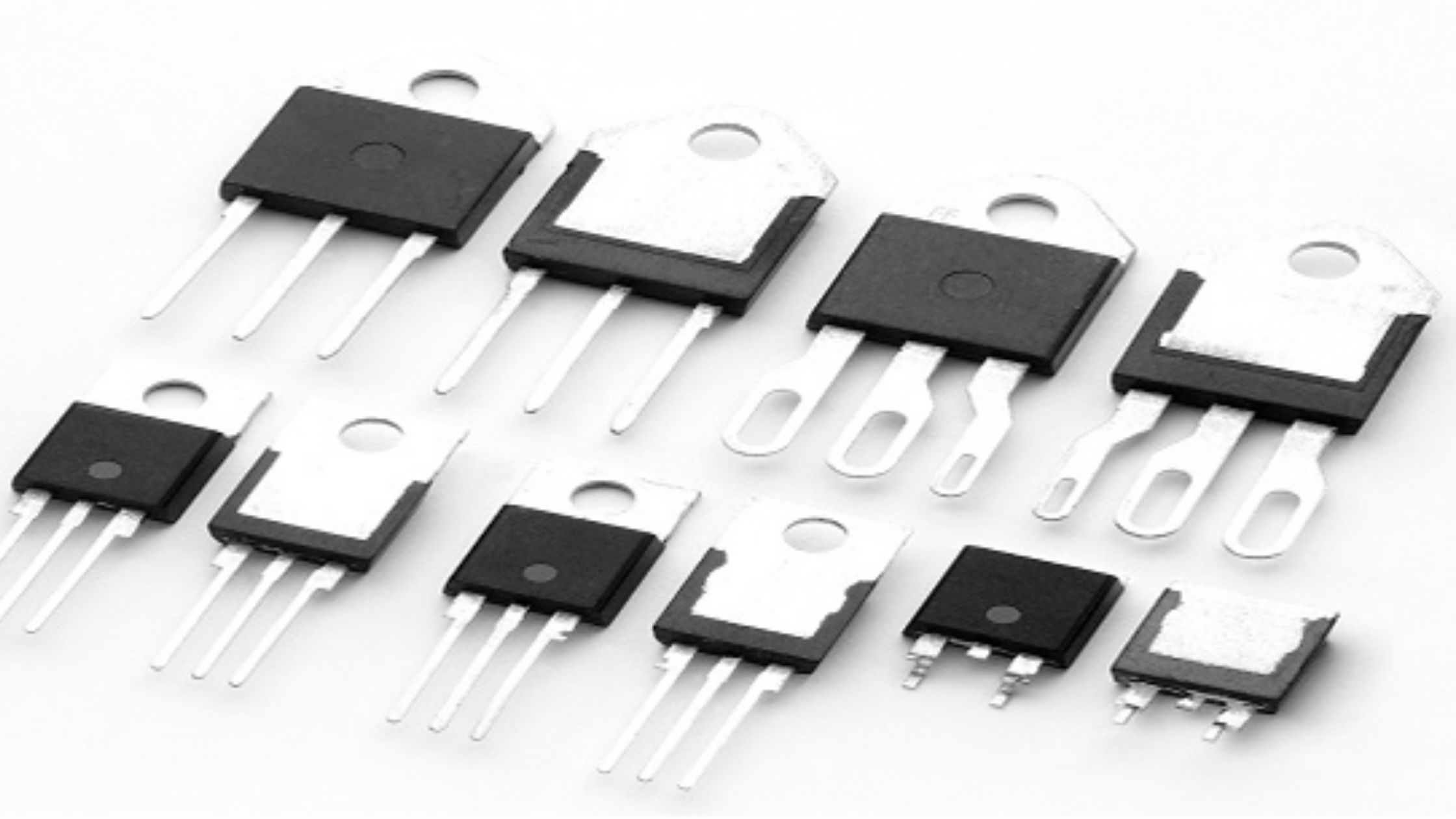

🔁 5. Test SCR và Triac – dùng mạch đơn giản
✅ SCR:
-
Không dẫn từ A – K nếu chưa kích.
-
Dùng điện trở 1kΩ → cấp xung nhỏ từ Gate sang A.
-
Đo lại A – K → dẫn → SCR hoạt động tốt.
✅ Triac:
-
Kết nối MT1 – MT2 – G
-
Kích G bằng điện trở nhỏ
-
Nếu dẫn hai chiều (MT1 – MT2) sau kích → còn sống.
💡 Mạch nhỏ, nguồn 5V là đủ để test cơ bản SCR, Triac TO-92, TO-220.
🧪 6. Check-list test linh kiện nhanh – ai cũng nên dán cạnh bàn
Linh kiện |
Cách test đơn giản |
Transistor |
Đo 2 cặp dẫn về Base hoặc test LED sáng |
Diode |
Dẫn 1 chiều, không dẫn ngược |
Zener |
Đo chiều thuận như diode, test điện áp với nguồn ngược |
MOSFET |
Chạm Gate → dẫn → OK |
SCR |
Kích Gate → A–K dẫn |
Triac |
Kích Gate → MT1–MT2 dẫn cả hai chiều |
📌 Ghi nhớ các mẹo test sẽ giúp bạn không bao giờ cắm linh kiện chết vào mạch nữa!
🛠 7. Làm trạm test mini tại nhà – gọn, tiện, cực hiệu quả
Thiết kế mạch test mini:
-
3 socket: TO-92, TO-220, SOT23
-
Công tắc chọn chế độ: transistor, diode, MOSFET
-
LED hiển thị kết quả
-
Tụ lọc nhỏ + diode bảo vệ ngược
💡 Bạn có thể:
-
Vẽ mạch bằng EasyEDA
-
In PCB nhỏ 5x5cm
-
Tổng chi phí < 50.000đ
👉 Một lần làm – xài mãi mãi – tiết kiệm linh kiện và thời gian!
📁 8. Tải miễn phí: File thiết kế mạch test linh kiện PDF + PCB
🎁 Bạn nhận được:
-
File thiết kế mạch test transistor – diode – MOSFET
-
Hướng dẫn sơ đồ chân TO-92, TO-220, SMD
-
Schematic + layout EasyEDA
-
BOM linh kiện (có giá tham khảo)
📥 Tải tại: Lỗi giao diện: file 'snippets/shortcode-Điền.bwt' không được tìm thấy
🧯 9. Những lỗi thường gặp khi test linh kiện
Lỗi |
Hậu quả |
Test khi linh kiện còn dính trên mạch |
Kết quả sai vì ảnh hưởng các linh kiện xung quanh |
Đo sai chiều chân |
Dẫn nhầm, tưởng chết – bỏ nhầm |
Quên xả điện tích MOSFET trước khi đo |
Kết quả không chuẩn |
Dùng đồng hồ rẻ, pin yếu |
Sai số lớn, kết luận sai |
🎯 Kết luận: Test sai → “giết nhầm người vô tội” 😬
🏁 Kết luận: Mạch test nhỏ – tác dụng cực lớn
Việc test linh kiện trước khi dùng:
-
Giúp bạn bảo vệ mạch mới khỏi linh kiện chết.
-
Tiết kiệm thời gian sửa mạch.
-
Tận dụng linh kiện bóc – tiết kiệm tiền.
-
Và đặc biệt: tăng uy tín nghề kỹ thuật của bạn!
✅ Hãy dành 1 buổi cuối tuần làm mạch test – bạn sẽ thấy hiệu quả ngay từ lần dùng đầu tiên!
