Mô tả ngắn gọn

Mạch công suất nguồn đơn 36-72 SÒ với thiết kế hiện đại, chất liệu phíp sợi thủy tinh FR4 cao cấp, mang lại khả năng khuếch đại âm thanh mạnh mẽ, phù hợp cho các hệ thống âm thanh công suất lớn, chuyên dụng.

Lợi ích của sản phẩm

Hiệu năng vượt trội: Hỗ trợ từ 36 đến 72 SÒ, đảm bảo âm thanh khuếch đại mạnh mẽ, rõ ràng.
Độ bền cao: Chất liệu phíp sợi thủy tinh FR4 giúp bo mạch chịu nhiệt và chống cong vênh hiệu quả.
Ứng dụng linh hoạt: Dễ dàng thay thế và lắp đặt cho các dòng MAIN công suất lớn trên thị trường.
Chi phí hợp lý: Giải pháp tối ưu cho những ai muốn nâng cấp hệ thống âm thanh mà không tốn kém.

Tính năng chính

Thiết kế chuyên nghiệp:
- Bo mạch chất lượng cao, sợi thủy tinh FR4 cứng cáp.

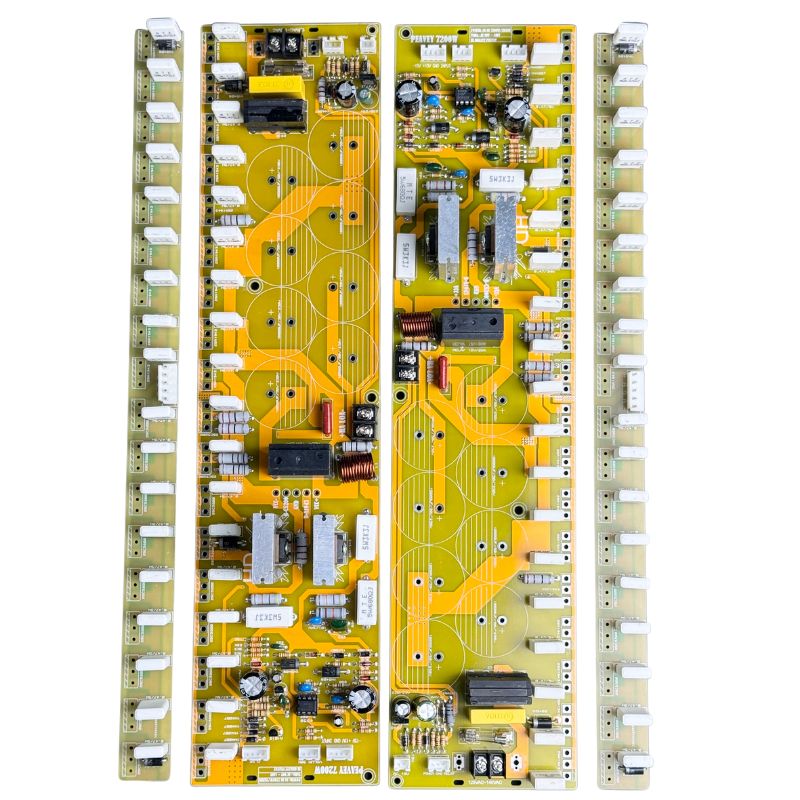

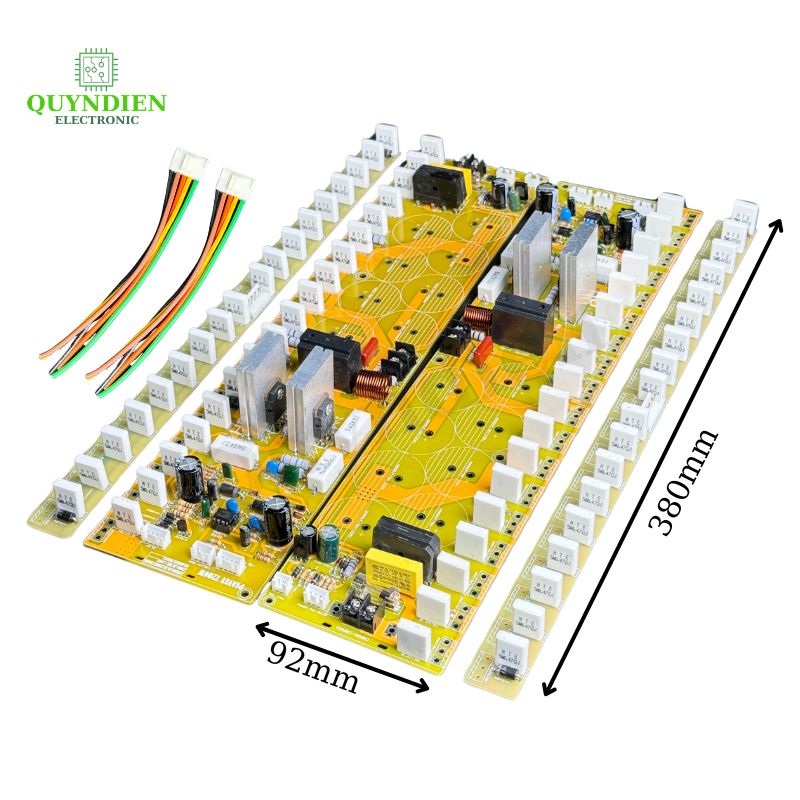

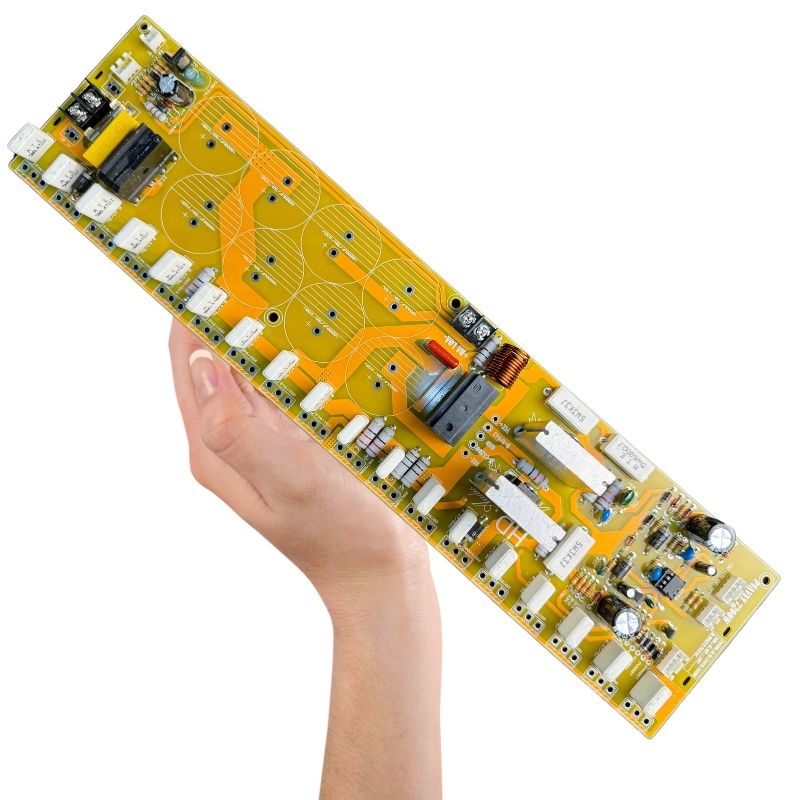

- Kích thước nhỏ gọn: Dài 382mm, Ngang 92mm.
Công suất mạnh mẽ:
- Hỗ trợ 36-72 SÒ, sử dụng SÒ 2SC5200+2SA1943 hoặc tương đương.
- Tụ nguồn chịu được điện áp cao (từ 125V trở lên).
Điện áp cấp:
- Điện áp chính: AC 100V-140V.
- Điện áp cho relay: AC 13V-20V.
Tương thích cao:
- Sử dụng biến áp phù hợp:
  - 36 SÒ (2 kênh): Biến áp 25A x 2 cái.
  - 44 SÒ (2 kênh): Biến áp 30A x 2 cái.
  - 72 SÒ (2 kênh): Biến áp 50A x 2 cái.

Tại sao nên chọn sản phẩm này?

Chất lượng kiểm định: Đã được kiểm tra kỹ lưỡng trước khi giao đến tay khách hàng.
Lắp đặt dễ dàng: Phù hợp cho cả người dùng có kinh nghiệm và thợ lành nghề.
Độ bền cao: Sử dụng linh kiện chất lượng, đảm bảo vận hành ổn định và lâu dài.

Thông số kỹ thuật sản phẩm

Chất liệu: Phíp sợi thủy tinh FR4.
Kích thước: Dài 382mm, Ngang 92mm.
Điện áp cấp: 100V-140V AC.
Số lượng SÒ hỗ trợ: 36-72 SÒ.

Hướng dẫn lắp đặt chi tiết Mạch Công Suất Nguồn Đơn 36-72 SÒ

Chuẩn bị trước khi lắp đặt

Kiểm tra sản phẩm:
- Đảm bảo mạch không bị cong, gãy hay có lỗi từ quá trình vận chuyển.
- Xác nhận các linh kiện đi kèm đầy đủ và không bị hư hỏng.
Dụng cụ cần thiết:
- Tua vít, mỏ hàn, thiếc hàn, đồng hồ đo điện.
- Tụ nguồn (tối thiểu 63V trở lên) và SÒ (2SC5200+2SA1943 hoặc tương đương).
- Nhôm tản nhiệt (đủ dày, phẳng) và quạt gió công suất cao.
- Kem tản nhiệt chất lượng tốt.
Lưu ý an toàn:
- Tắt nguồn hoàn toàn trước khi lắp đặt.
- Đảm bảo không gian làm việc sạch sẽ và thoáng mát.

Các bước lắp đặt chi tiết

Bước 1: Lắp tụ nguồn

Chọn tụ nguồn:
- Dùng tụ chịu được điện áp cao (từ 63V đến 160V tùy nhu cầu sử dụng).
- Nếu sử dụng tụ 160V trở lên, hãy điều chỉnh mạch để mắc song song.
Cách lắp tụ:
- Lắp tụ vào các vị trí tương ứng trên mạch, chú ý cực âm (-) và cực dương (+) chính xác.
- Hàn chắc chắn để đảm bảo tiếp xúc tốt.

Bước 2: Kết nối dây loa và tín hiệu

Dây loa:
- Nối dây loa vào cọc loa của mạch, đảm bảo kết nối chắc chắn.
- Kiểm tra dây loa để tránh chạm chập gây hỏng mạch.
Dây tín hiệu:
- Cắm dây tín hiệu từ nguồn phát (VD: mixer, ampli) vào cổng IN của mạch.

Bước 3: Cấp điện và kiểm tra ban đầu

Nguồn cấp:
- Cấp nguồn chính AC 100V-140V.
- Cấp nguồn cho relay AC 13V-20V.
Kiểm tra hoạt động:
- Mở volum nhỏ (~5%) để thử tín hiệu.
- Quan sát đèn báo hoặc loa để kiểm tra mạch đã hoạt động chưa.

Bước 4: Lắp SÒ công suất

Chuẩn bị SÒ:
- Kiểm tra các SÒ trước khi lắp, đảm bảo không bị lỗi.
- Quyết định có cần lót cách điện không (lót cách điện sẽ giảm rủi ro bị ù).
Tản nhiệt:
- Sử dụng nhôm tản nhiệt đủ dày và phẳng.
- Bôi đều một lớp kem tản nhiệt lên bề mặt tiếp xúc của SÒ.
- Lắp SÒ chắc chắn vào nhôm tản nhiệt.
Gắn vào mạch:
- Lắp SÒ vào vị trí tương ứng trên mạch và hàn cẩn thận.

Bước 5: Hoàn thiện và chạy thử

Kết nối quạt gió:
- Đảm bảo quạt gió hoạt động tốt để duy trì nhiệt độ mạch ổn định.
Kiểm tra tổng quát:
- Kiểm tra lại toàn bộ kết nối, đảm bảo không có dây nào bị lỏng hoặc chạm chập.
Chạy thử:
- Tăng volum từ từ và kiểm tra âm thanh phát ra từ loa.
- Quan sát mạch trong thời gian hoạt động, đảm bảo không có hiện tượng quá nhiệt hay chạm chập.

Lưu ý quan trọng khi lắp đặt

Nếu nhôm tản nhiệt không đủ dày hoặc quạt không đủ mạnh, SÒ có thể bị hỏng do nhiệt độ quá cao.
Chỉ nên thực hiện lắp đặt khi bạn có kiến thức cơ bản về điện tử.
Sử dụng nguồn điện đúng thông số để tránh gây hỏng hóc.
