Mạch công suất nguồn đơn 40 sò liền nguồn phíp gỗ, điện áp 105VAC đến 130VAC - Linh Kiện điện tử QUỲNH DIỄN

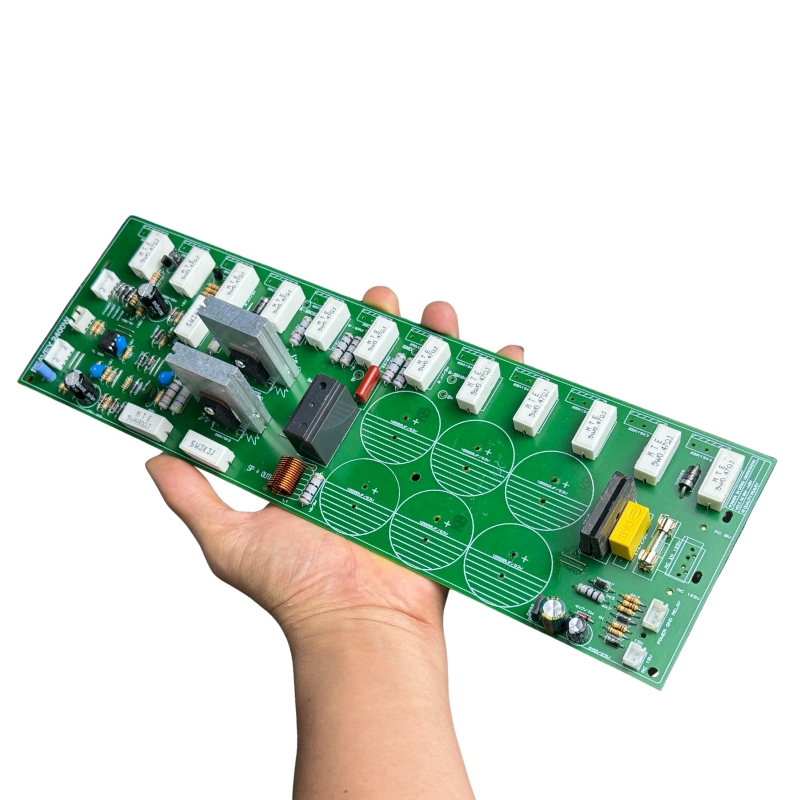

Bo mạch công suất 40 sò được thiết kế chuyên dụng cho các dòng ampli công suất lớn. Sử dụng chất liệu FR1 chắc chắn và linh kiện chất lượng cao, mạch mang đến hiệu năng vượt trội với khả năng chịu điện áp lớn. Sản phẩm phù hợp thay thế và nâng cấp cho các hệ thống main công suất chạy nguồn đơn trên thị trường.
Lợi Ích Sản Phẩm
- Hiệu Năng Mạnh Mẽ: Tích hợp 40 sò và 12 tụ lọc, tối ưu cho các ampli công suất lớn.
- Chất Lượng Vượt Trội: PCB FR1 đảm bảo độ bền và khả năng chịu lực tốt.
- Tương Thích Cao: Thay thế linh hoạt cho các dòng main công suất nguồn đơn.
- Ứng Dụng Đa Dạng: Phù hợp sử dụng trong các dàn âm thanh lớn, hệ thống âm thanh chuyên nghiệp.
Tính Năng Chính
- 2 Mạch 2 Kênh: Mỗi kênh hỗ trợ 20 sò, tổng cộng 40 sò (chưa bao gồm sò và tụ nguồn).
- Linh Kiện Cao Cấp: Hỗ trợ sò 2SC5200 + 2SA1943 hoặc tương đương, với tụ nguồn chịu áp cao từ 125V trở lên.
- Điện Áp Cung Cấp:
- AC đơn: 105V - 130V cho công suất.
- 20V cho relay.
- Tương Thích Nguồn Đơn: Thay thế tốt cho các dòng main nguồn đơn.

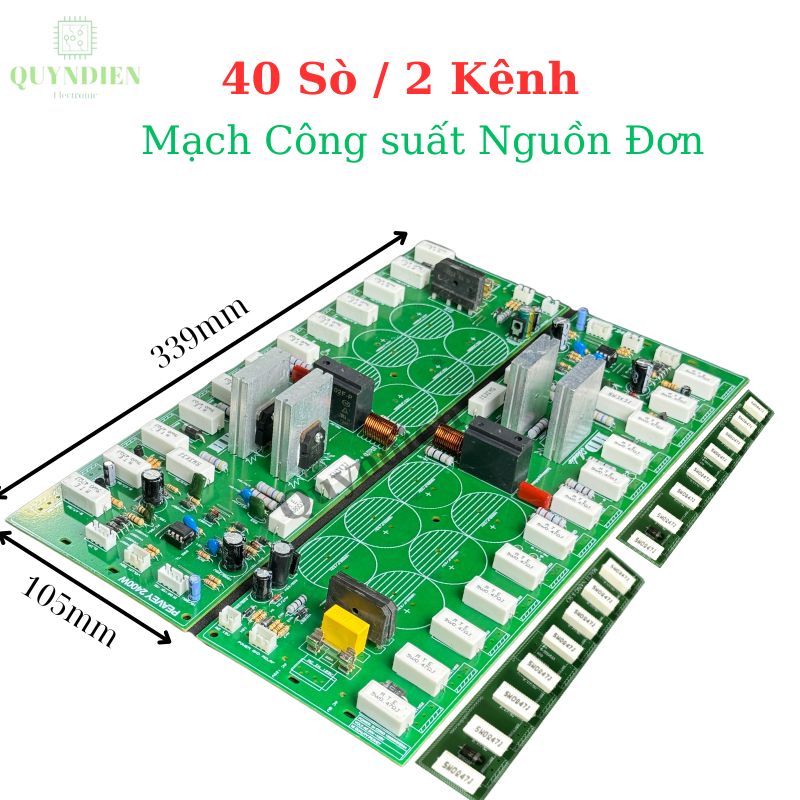

- Kích Thước Mạch: Dài 339mm x Ngang 105mm.
- Sản Xuất Tại Việt Nam: Được kiểm tra chất lượng và test chạy tốt trước khi đóng gói.
Thông Số Kỹ Thuật
- Chất Liệu Mạch: Phíp gỗ FR1.
- Cấu Hình:
- 2 mạch công suất, mỗi mạch 20 sò.
- 12 tụ lọc nguồn (chưa bao gồm sò và tụ).
- Sò Tương Thích: 2SC5200 + 2SA1943 hoặc tương đương.
- Tụ Nguồn Tương Thích: Tụ chịu điện áp cao từ 125V trở lên.
- Điện Áp Hoạt Động:
- AC đơn: 105V - 130V.
- Relay: 20V.
- Xuất Xứ: Việt Nam.

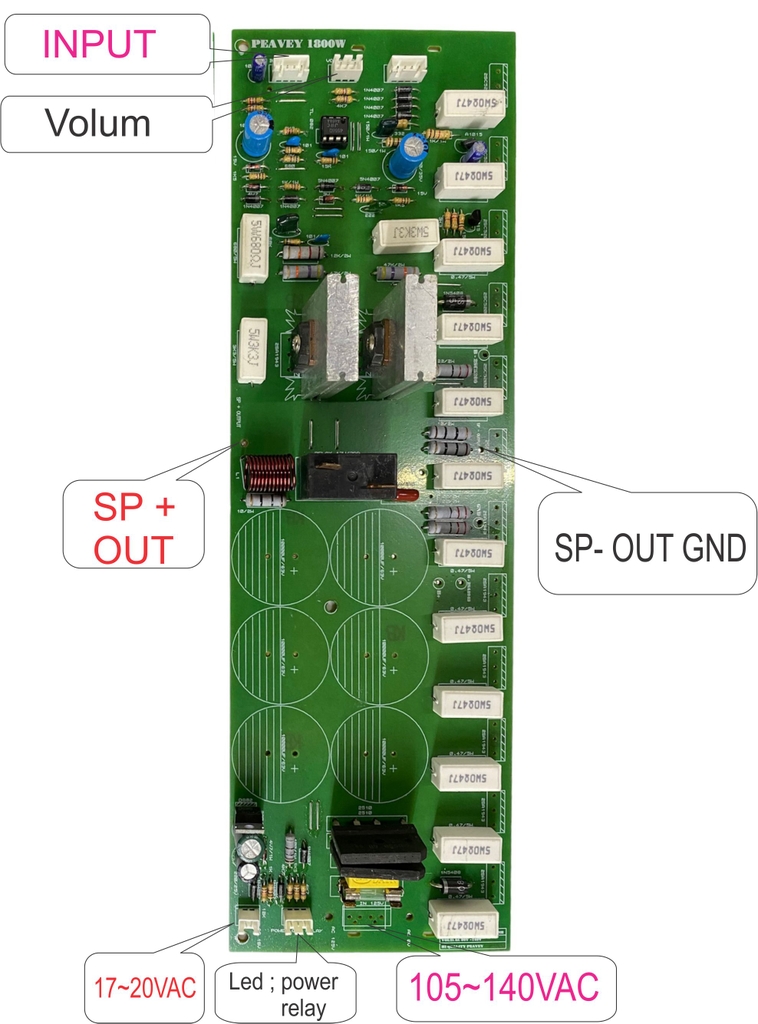

HƯỚNG DẪN SỮ DỤNG;
- Bước 1; Lắp tụ nguồn vào mạch (tụ 50v trở lên), khoan hãy lắp sò.
- Bước 2; Cắm dây loa và tín hiệu vào
- Bước 3; Cấp điện nguồn chính AC90v đến 135VAC, và nguồn cho relay 13VAC đến 20VAC
* LƯU Ý để volum nhỏ thôi khoản 5% để thử xem mạch có hoặt động không (trên loa có tiếng nhạc)
- Bước 4; ngắt điện và lắp sò vào là OKE
+ Khi lắp sò không cần lót cách điện cũng được, hoặc lót để không bị ù
+ Phải chắc chắn rằng nhôm đủ dầy đủ lớn để tản nhiệt cho sò ( cần có quạt tản nhiệt gió đủ mạnh )
+ Mặt nhôm phải phẳng, đảm bảo SÒ phải tiếp xúc tốt với mặt nhôm, và phải bôi kem tản nhiệt

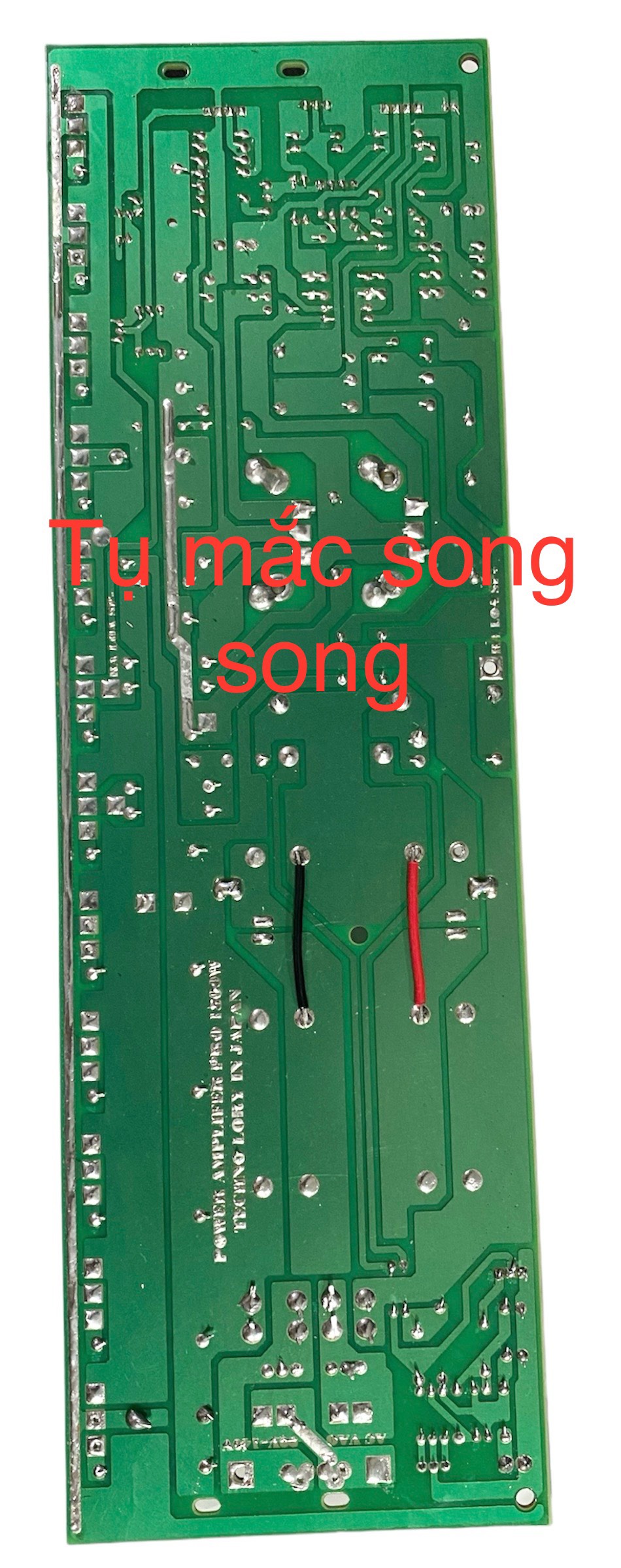

* Nếu sử dụng tụ nguồn 160v trở lên thì mình sữa trên mạch lại thành mắc song song.
ĐÃ TEXS CHAY TỐT TRƯỚC KHI ĐÓNG GÓI
------------------------------------------------------------------------------------------------------------------------
Shop Điện Tử QUỲNH DIỄN CAM KẾT
- Giao đúng như mô tả và hình ảnh đã đăng
- Có tránh nhiệm với những sản phẩm đã bán và đang kinh doanh
- Đổi trả hàng miễn phí nếu shop giao sai hoặc thiếu hàng
- Được hoàn tiền nếu sản phẩm bị hỏng do vận chuyển
------------------------------------------------------------------------------------------------------------------------
Lưu Ý Khi Mua Hàng
- Sản phẩm dành cho thợ lành nghề, cần kiến thức cơ bản về điện tử.
- Vui lòng xem xét kỹ hình ảnh và mô tả sản phẩm trước khi đặt hàng.
- Thông số kỹ thuật có thể có sai số nhỏ, vui lòng tham khảo kỹ.
