Mạch công suất nguồn đơn 16 sò 1 kênh, 32 sò 2 kênh phíp gỗ FR1

Mạch công suất nguồn đơn 32 sò điện áp 105VAC đến 130VAC
- Mạch làm từ chất liệu FR1, linh kiện chất lượng, nguồn ̣đơn, suất âm bằng tụ

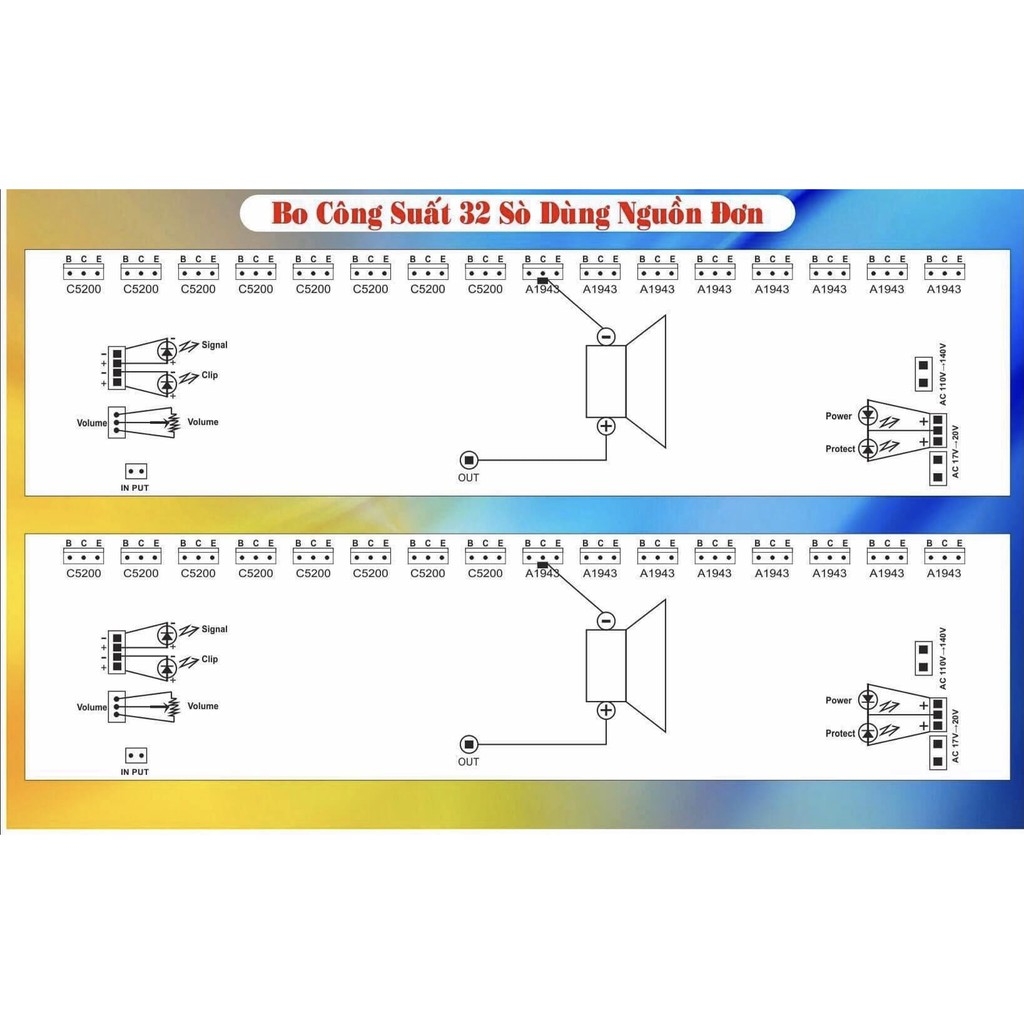

- Một bộ công suất gồm 2 mạch = 2 kênh, mỗi mạch 16 sò - còng = 1 kênh, 8 tụ lọc nguồn. ( 2 mạch 32 sò - còng, 16 tụ )

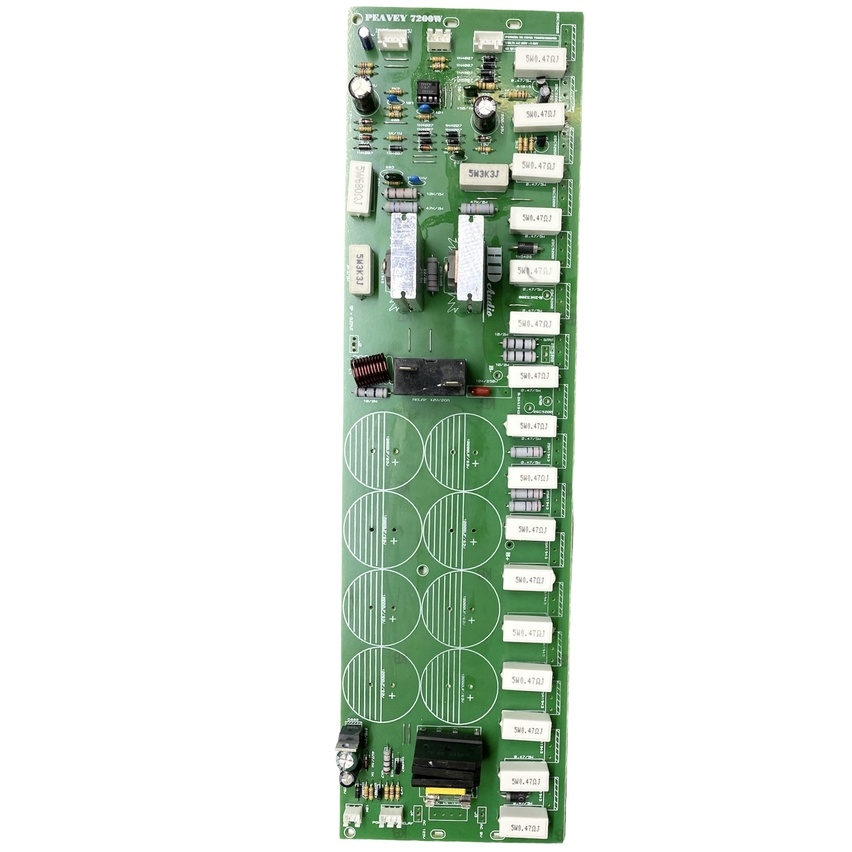

- Mạch như hình chưa bao gồm sò và tụ nguồn
- Mạch sử dụng sò 2SC5200+2SA1943 Hoặc tương đương
- Sử dụng tụ nguồn có số vôn chịu đựng cao từ ; 125v trở lên
- Bo mạch sử dụng chất liệu phíp gỗ FR1 cho chất lương mạch cướng cáp và bền chắc hơn
̣- Điện áp cung cấp " AC đơn 105v đến 130v cho công suất, 20v cho relay "
- Sử dụng thay thế cho các dòng MAIN công suất lớn chạy nguồn đơn trên thị trường

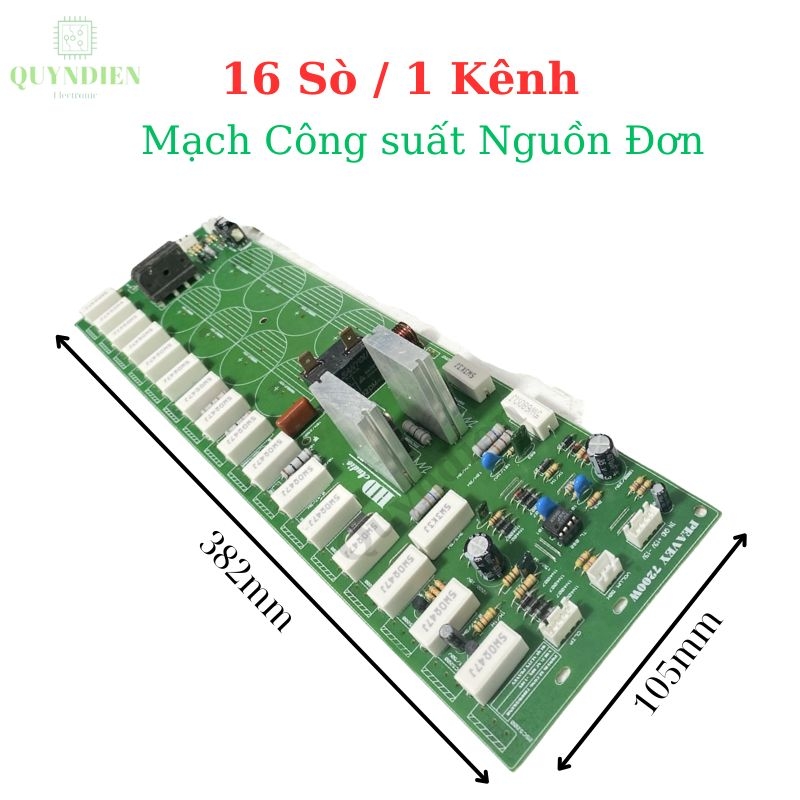

- Kích thước mạch in Dài = 380mm. Ngan = 100mm
- Xuất xứ; việt nam
HƯỚNG DẪN SỮ DỤNG;
- Bước 1; Lắp tụ nguồn vào mạch (tụ 50v trở lên), khoan hãy lắp sò.
- Bước 2; Cắm dây loa và tín hiệu vào
- Bước 3; Cấp điện nguồn chính AC90v đến 135VAC, và nguồn cho relay 13VAC đến 20VAC
* LƯU Ý để volum nhỏ thôi khoản 5% để thử xem mạch có hoặt động không (trên loa có tiếng nhạc)
- Bước 4; ngắt điện và lắp sò vào là OKE
+ Khi lắp sò không cần lót cách điện cũng được, hoặc lót để không bị ù
+ Phải chắc chắn rằng nhôm đủ dầy đủ lớn để tản nhiệt cho sò ( cần có quạt tản nhiệt gió đủ mạnh )
+ Mặt nhôm phải phẳng, đãm bảo SÒ phải tiếp xúc tốt với mặt nhôm, và phải bôi kem tản nhiệt
* Nếu sử dụng tụ nguồn 160v trở lên thì mình sữa trên mạch lại thành mắc song song.

ĐÃ TEXS CHAY TỐT TRƯỚC KHI ĐÓNG GÓI

* LƯU Ý ; - quý khách mua hàng nên xem xét kỹ, boar mạch chỉ thích hợp cho thợ lành nghề

======================= XIN CHÂN THÀNH CẢM ƠN QUÝ KHÁCH=================================

<>Thông số kỹ thuật (định danh):
_Thông số kích thước quý khách tham khảo trên ảnh - có thể có sai số.
