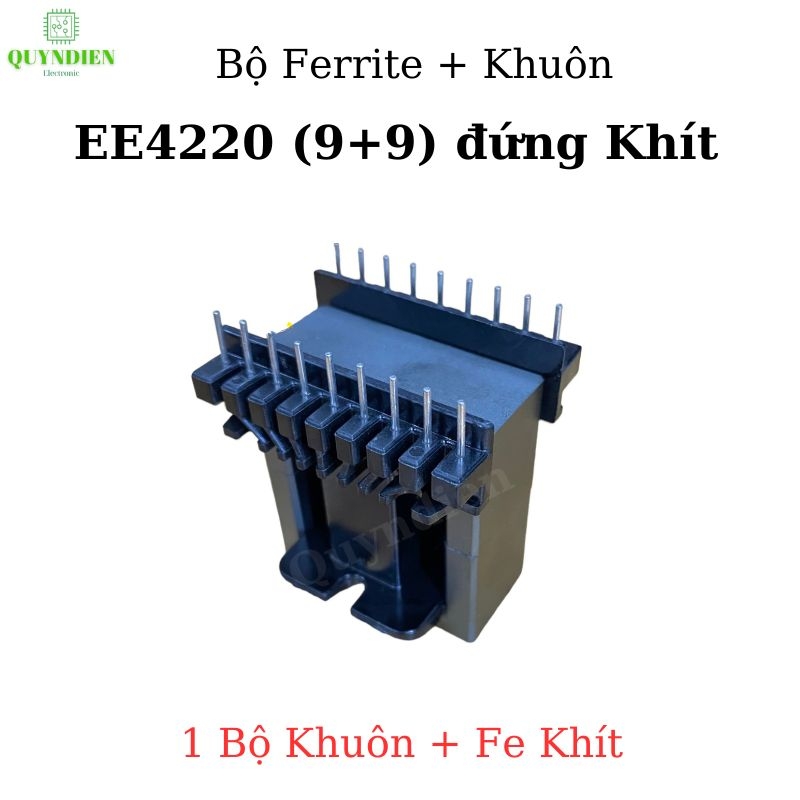

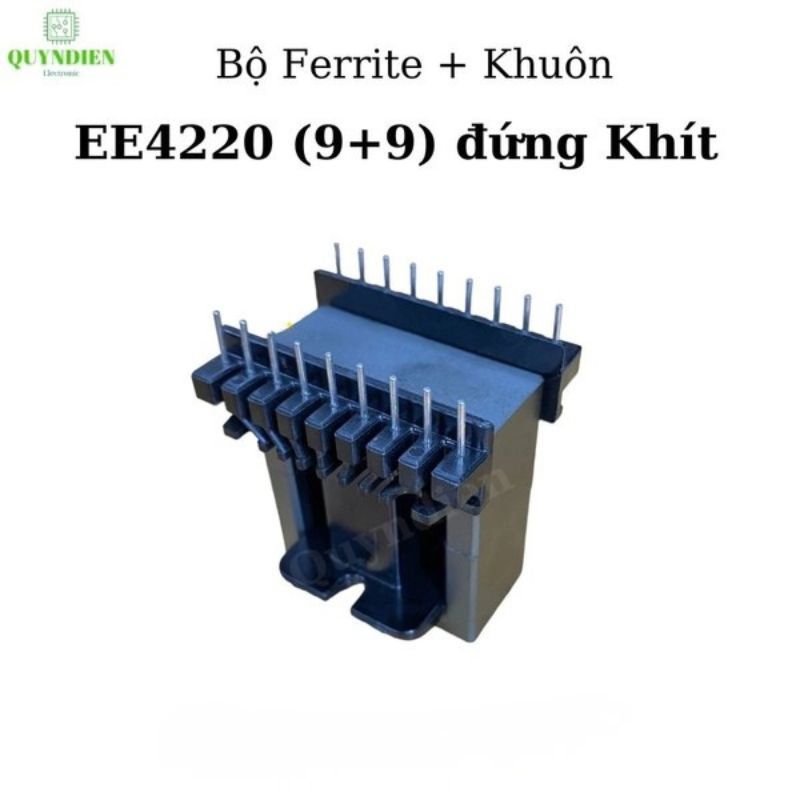

LÕI BIẾN ÁP XUNG EE42x20mm EE4220 VUÔNG ĐỨNG 9+9 CHÂN

Lõi biến áp xung EE42x20mm (EE4220) vuông đứng là bộ linh kiện gồm 2 nửa lõi Ferrite và khuôn nhựa Bobbin màu đen 9+9 chân, chuyên dùng để tự quấn biến áp cho mạch nguồn xung, Inverter, mạch nâng áp, hạ áp và các thiết bị điện tử tương thích.

Sản phẩm mới, lõi Ferrite ghép khít, khuôn đứng 18 chân thuận tiện bố trí các cuộn dây và kết nối với bo mạch PCB. Phù hợp cho thợ sửa chữa điện tử, kỹ thuật viên, sinh viên và người nghiên cứu DIY.

ƯU ĐIỂM NỔI BẬT

• Lõi Ferrite EE42x20mm phù hợp ứng dụng biến áp xung tần số cao.

• Bộ gồm 2 nửa lõi Ferrite và khuôn Bobbin, thuận tiện tự quấn biến áp.

• Khuôn đứng 9+9 chân, tổng 18 chân, hỗ trợ bố trí nhiều đầu dây.

• Chủ động lựa chọn số vòng dây, đường kính dây và tỷ lệ biến áp theo thiết kế.

• Thích hợp sửa chữa, thay thế hoặc chế tạo biến áp xung mới.

• Dễ lắp đặt trên PCB có kích thước và sơ đồ chân tương thích.

ỨNG DỤNG SẢN PHẨM

• Quấn biến áp nguồn xung SMPS.

• Mạch Inverter chuyển đổi điện áp.

• Mạch nâng áp, hạ áp DC-DC.

• Bộ nguồn TV và thiết bị điện tử.

• Mạch công suất, bộ nguồn tự chế.

• Sửa chữa biến áp xung hỏng.

• Nghiên cứu và thực hành điện tử DIY.

THÔNG SỐ KỸ THUẬT

• Tên sản phẩm: Lõi biến áp xung EE4220.

• Mã lõi: EE42x20mm / EE4220.

• Kiểu lõi: Ferrite EE vuông.

• Kiểu khuôn: Vuông đứng.

• Chất liệu lõi: Ferrite.

• Chất liệu khuôn: Nhựa.

• Màu khuôn: Đen.

• Số chân: 9+9 chân.

• Tổng số chân: 18 chân.

• Tình trạng: Mới, chưa quấn dây.

• Xuất xứ: Trung Quốc.

• Quy cách: 01 bộ gồm 2 nửa lõi Ferrite và 1 khuôn Bobbin.

LƯU Ý KHI SỬ DỤNG

• Sản phẩm chỉ gồm lõi Ferrite và khuôn Bobbin, không kèm dây đồng.

• Kiểm tra kích thước, khoảng cách chân và kiểu khuôn trước khi mua.

• Công suất biến áp phụ thuộc vào thiết kế mạch, tần số, số vòng dây, tiết diện dây và điều kiện hoạt động.

• Không mặc định công suất cố định cho lõi EE4220.

• Người sử dụng cần có kiến thức về thiết kế và quấn biến áp xung.
