Làm Tủ Điều Khiển Mini Bằng Hộp CNC – Ý Tưởng Đơn Giản Mà Chất Lượng

Bạn đang cần một giải pháp:

Điều khiển thiết bị điện trong gia đình, xưởng sản xuất nhỏ?
Làm bộ relay tự động, cảm biến bật/tắt thiết bị?
Chế hệ thống điều khiển mini cho mô hình học tập hoặc đồ án?

Thay vì phải đầu tư tủ điện kim loại cồng kềnh và tốn kém, bạn hoàn toàn có thể tự tay làm một chiếc tủ điều khiển mini từ hộp nhựa CNC – nhỏ gọn, an toàn, tiện dụng mà lại rất thẩm mỹ!

1. Tủ điều khiển mini là gì?

Tủ điều khiển mini là hệ thống điều khiển điện tử kích thước nhỏ, thường bao gồm:

Mạch điều khiển: Arduino, ESP32, PLC mini...
Relay đóng/ngắt tải: quạt, đèn, bơm nước…
Thiết bị hiển thị: LED, LCD, OLED
Cảm biến: nhiệt độ, độ ẩm, PIR, ánh sáng…

📦 Tất cả được đóng gói trong một chiếc hộp nhỏ gọn, có các lỗ chờ sẵn để đi dây, gắn volum, màn hình, jack đầu vào/ra...

2. Vì sao nên dùng hộp CNC để làm tủ mini?

✅ Gọn gàng, dễ thi công

Hộp CNC có sẵn lỗ gắn volum, jack nguồn, jack AC, quạt, màn hình...
Không cần khoan lỗ thủ công → tiết kiệm thời gian, chính xác hơn

✅ Nhẹ, cách điện, an toàn

Hộp làm bằng nhựa ABS cách điện tốt
Không lo dò điện, chạm mạch nếu gắn sát nhau
Nhẹ hơn hộp sắt nhiều lần → dễ cố định, mang theo

✅ Thẩm mỹ và chuyên nghiệp

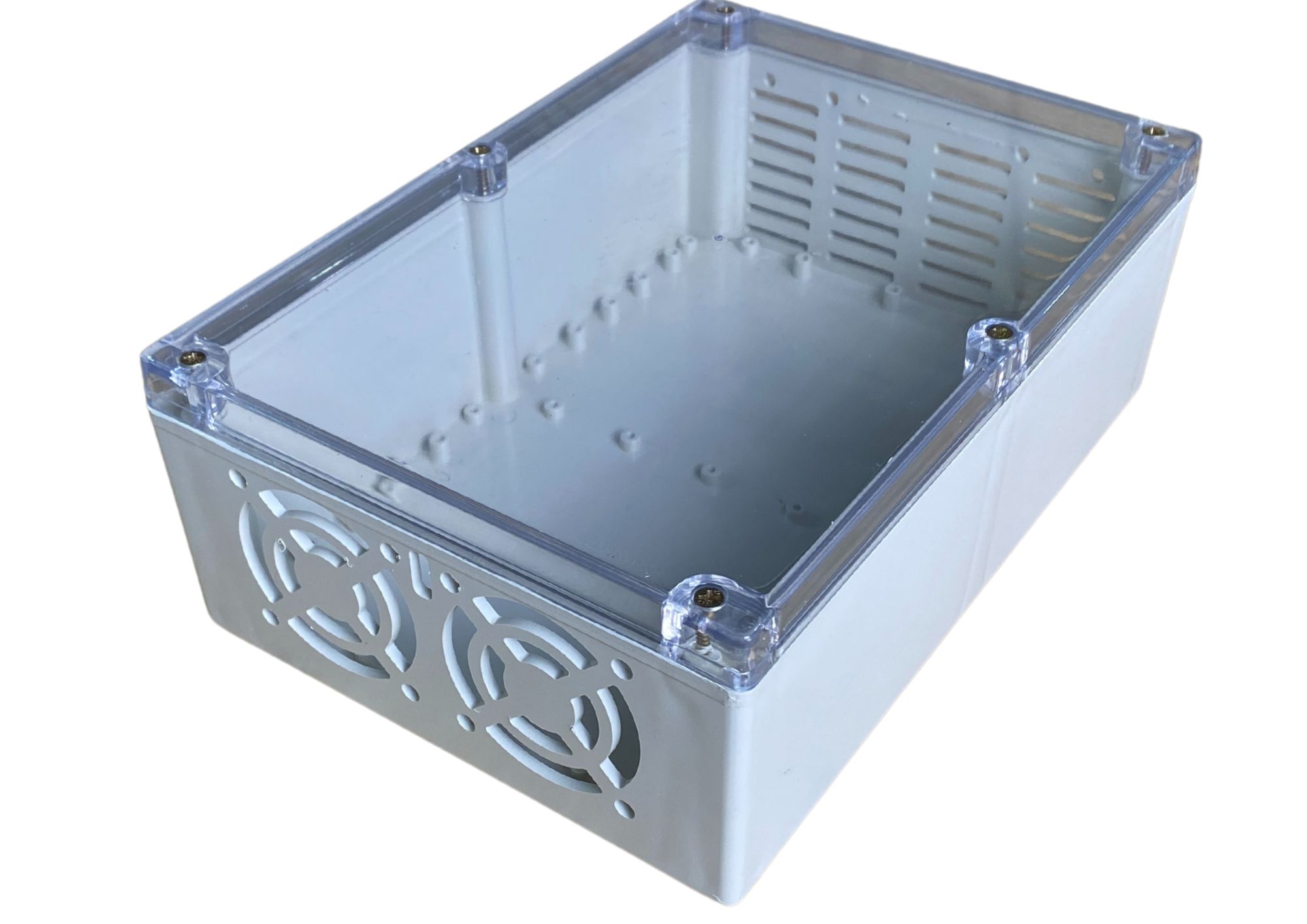

Hộp phay CNC sẵn rất gọn đẹp – chỉ cần lắp và dán nhãn

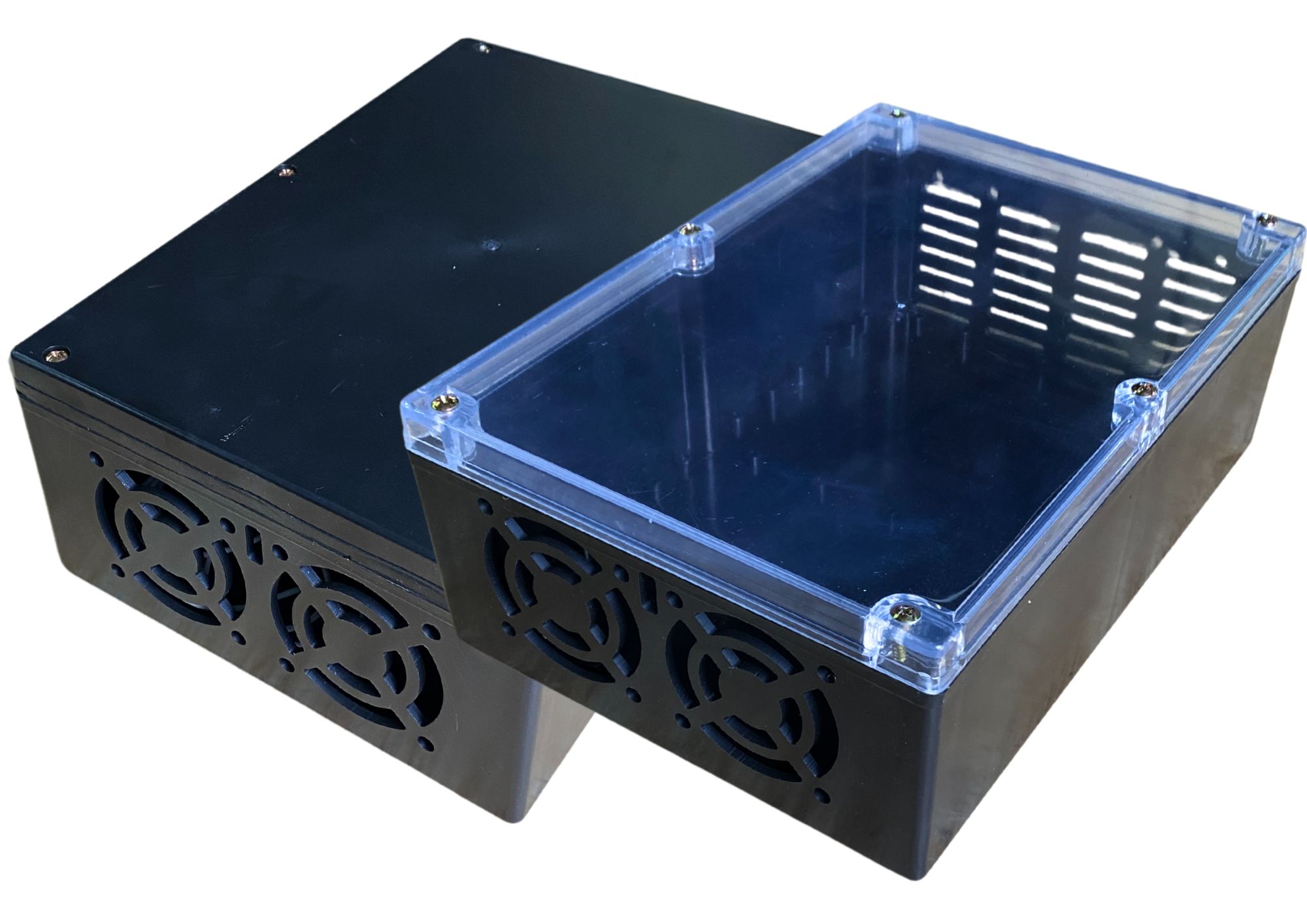

Có thể chọn nắp trong suốt để nhìn thấy trạng thái LED, màn hình

3. Gợi ý các mẫu hộp CNC làm tủ điều khiển mini

Ứng dụng	Mẫu hộp gợi ý	Ghi chú
Tủ bật/tắt đèn, quạt	WANCHI 4 FET / 200x120x75mm	Gắn vừa 2–4 relay, volum, jack
Điều khiển bơm nước tự động	265x185x95mm	Gắn cảm biến + relay + màn hình
Tủ điều khiển nhiệt độ mini	240x160x90mm	Có thể gắn LCD, relay 4 kênh, nguồn nhỏ
Tủ giám sát năng lượng mặt trời	320x240x110mm	Lắp đồng hồ điện, mạch MPPT, jack solar

📌 Lưu ý: Luôn đo mạch thực tế trước khi chọn hộp, chừa thêm 10–20% không gian cho quạt và dây đi.

4. Bố trí linh kiện trong tủ sao cho hợp lý?

Vị trí	Gợi ý bố trí
Giữa hộp	Mạch điều khiển – nên bắt vít vào gờ hộp
Mép trước	Volum, công tắc, jack cắm
Mặt trên	Gắn quạt hoặc màn hình LCD
Mép sau / đáy hộp	Đầu ra tải – dây ra thiết bị
Hai bên	Khe khí, cảm biến nếu có

🎯 Cố định dây bằng dây rút hoặc băng dính để tránh bị vướng, rối khi đóng nắp.

5. Ví dụ dự án: Tủ điều khiển bơm nước tự động

Linh kiện:

Mạch ESP32
Cảm biến mực nước
2 relay 10A
Volum chỉnh độ trễ
Màn hình OLED
Quạt 5V làm mát

Hộp dùng: WANCHI 265x185x95mm

Thi công:

Gắn mạch ESP lên gờ hộp → bắt vít
Dán màn hình OLED ra mặt trên
Gắn volum qua lỗ CNC
Đưa dây cảm biến, nguồn qua lỗ jack
Đóng nắp, test thử → chạy ổn định

🧰 Thời gian lắp hoàn thiện chỉ ~30 phút

6. Dự án ứng dụng khác với hộp CNC

Tủ điều khiển đèn LED RGB theo nhiệt độ – gắn cảm biến DS18B20
Hệ thống bật đèn nhà vệ sinh bằng cảm biến PIR – mini hộp 4 FET
Tủ điều khiển tốc độ quạt hút trong vườn → volum + LCD
Hộp điều khiển sạc ắc quy năng lượng mặt trời
Hộp giám sát nhiệt độ tủ điện – hiển thị qua màn hình TFT

👉 Tất cả đều có thể gói gọn trong 1 chiếc hộp CNC nhựa đơn giản – rẻ – dễ làm – hiệu quả

7. Mẹo giúp tủ điều khiển bền, ổn định

✅ Chọn nguồn ổn định (nên dùng module cách ly nếu đầu ra 220V)
✅ Dùng quạt làm mát nếu mạch hoạt động lâu
✅ Gắn dây bằng jack có khóa chống tuột
✅ Dán nhãn từng chân, từng ngõ vào/ra
✅ Đặt hộp nơi khô ráo, có thông gió (vì không chống nước)

8. Feedback từ người dùng thực tế

💬 Anh Trọng – xưởng điện dân dụng tại Bình Dương:

“Trước mình dùng hộp kim loại to, khoan cực kỳ lâu. Giờ chuyển sang hộp CNC 265, 320 – gắn cực nhanh, nhìn lại đẹp, khách hàng rất thích.”

💬 Bạn Phương – sinh viên năm 4 ngành Kỹ thuật điều khiển:

“Em làm đồ án cảm biến nước ngập đường – dùng hộp nhựa WANCHI gắn luôn LCD, relay, rất tiện, không cần hộp điện công nghiệp nữa.”
