Làm sao chọn đúng diode trong mạch công suất? – 5 nguyên tắc từ kỹ sư chuyên nghiệp

Thứ Năm, 24/04/2025 Huỳnh Chí Diễn

Nội dung bài viết

🧠 Làm sao chọn đúng diode trong mạch công suất? – 5 nguyên tắc từ kỹ sư chuyên nghiệp

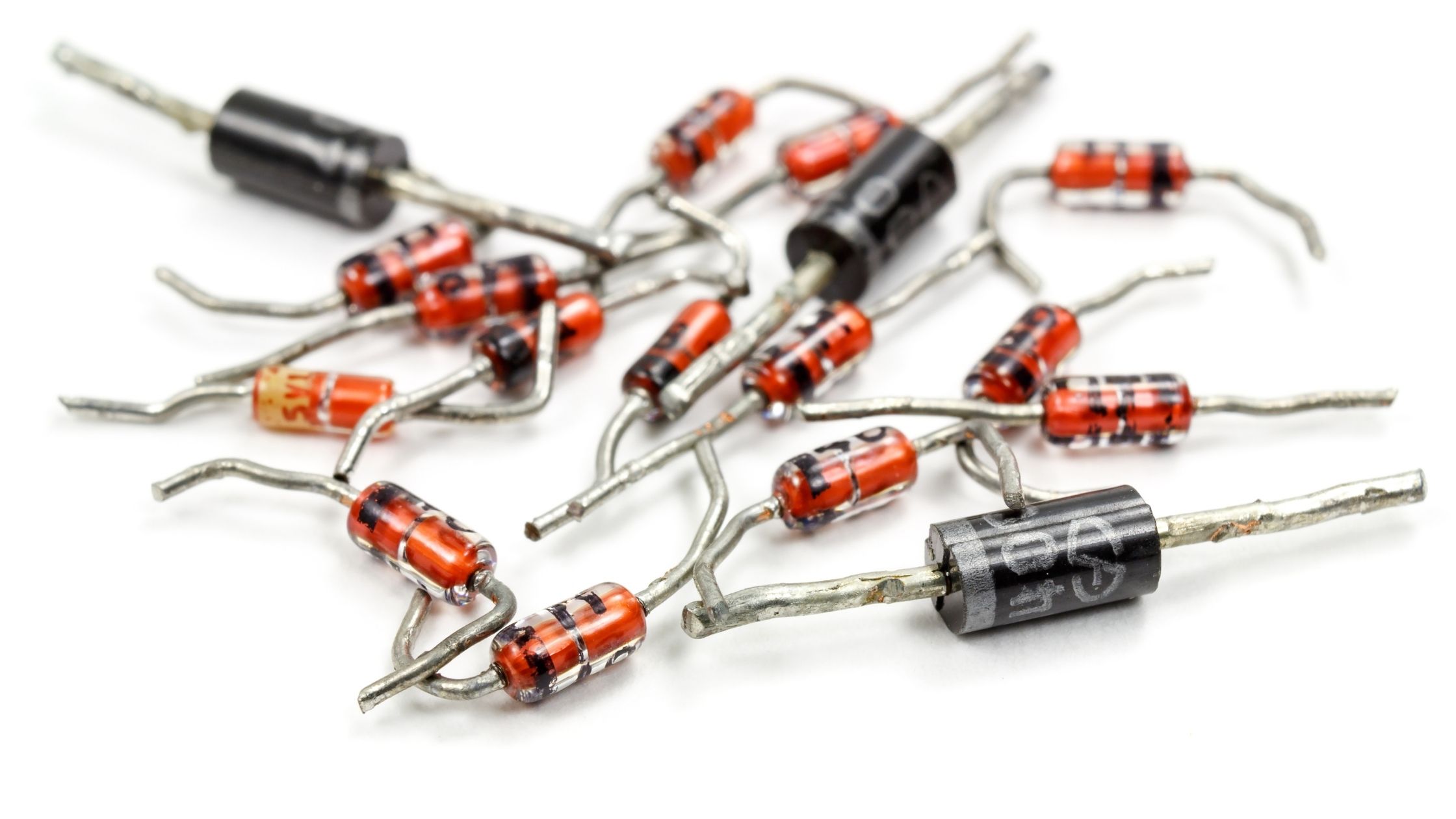

Diode là linh kiện quan trọng trong các mạch công suất cao như nguồn xung, inverter, sạc nhanh, UPS, mạch hàn, và các thiết bị điện công nghiệp. Việc chọn đúng diode không chỉ giúp mạch hoạt động ổn định mà còn đảm bảo độ bền và hiệu suất tối ưu. Dưới đây là 5 nguyên tắc giúp bạn chọn diode phù hợp cho mạch công suất:

1. Dòng điện định mức (IF) – Chọn dư ít nhất 2 lần dòng tải

Diode phải chịu được dòng điện lớn hơn dòng tải thực tế để tránh quá tải và hỏng hóc. Ví dụ, nếu dòng tải là 10A, nên chọn diode có dòng định mức ít nhất 20A. Điều này giúp diode hoạt động trong vùng an toàn và kéo dài tuổi thọ.

2. Điện áp ngược tối đa (VRRM) – Chọn gấp 2 đến 3 lần điện áp hoạt động

Điện áp ngược tối đa của diode phải lớn hơn điện áp cao nhất mà diode có thể gặp trong mạch. Ví dụ, nếu điện áp hoạt động là 100V, nên chọn diode có VRRM từ 200V đến 300V để đảm bảo an toàn trước các xung điện áp đột biến.

3. Tốc độ chuyển mạch – Chọn diode phù hợp với tần số hoạt động

Trong các mạch có tần số cao như nguồn xung, nên sử dụng diode có thời gian phục hồi ngược (trr) ngắn để giảm tổn thất và nhiệt độ. Diode Schottky thường có trr rất nhỏ, phù hợp với các ứng dụng này.

4. Sụt áp thuận (VF) – Ưu tiên diode có VF thấp để giảm tổn thất

Sụt áp thuận thấp giúp giảm tổn thất năng lượng và nhiệt độ. Diode Schottky có VF khoảng 0.2V đến 0.4V, thấp hơn so với diode silicon thông thường (~0.7V), do đó phù hợp với các mạch yêu cầu hiệu suất cao.

5. Khả năng tản nhiệt – Đảm bảo diode có thể tản nhiệt hiệu quả

Trong mạch công suất, diode sẽ phát nhiệt do tổn thất công suất. Cần đảm bảo diode có khả năng tản nhiệt tốt, thông qua việc chọn diode có gắn tản nhiệt hoặc sử dụng các giải pháp tản nhiệt bổ sung như keo tản nhiệt, quạt làm mát, hoặc gắn vào khung kim loại.

Ví dụ thực tế:

Giả sử bạn thiết kế một mạch nguồn xung 12V, dòng tải 10A. Áp dụng các nguyên tắc trên:

Dòng điện định mức: Chọn diode có IF ≥ 20A.
Điện áp ngược tối đa: Chọn diode có VRRM ≥ 24V (tốt nhất là 30V hoặc hơn).
Tốc độ chuyển mạch: Chọn diode Schottky hoặc diode xung có trr ngắn.
Sụt áp thuận: Ưu tiên diode Schottky với VF thấp để giảm tổn thất.
Khả năng tản nhiệt: Sử dụng diode có gắn tản nhiệt hoặc bổ sung giải pháp tản nhiệt phù hợp.globalspec.com+13Utmel+13fscdn.rohm.com+13

Kết luận:

Chọn đúng diode cho mạch công suất không chỉ dựa vào thông số kỹ thuật mà còn cần xem xét đến điều kiện hoạt động thực tế và các yếu tố như tản nhiệt, hiệu suất, và độ tin cậy. Áp dụng 5 nguyên tắc trên sẽ giúp bạn thiết kế mạch công suất hiệu quả và bền bỉ.

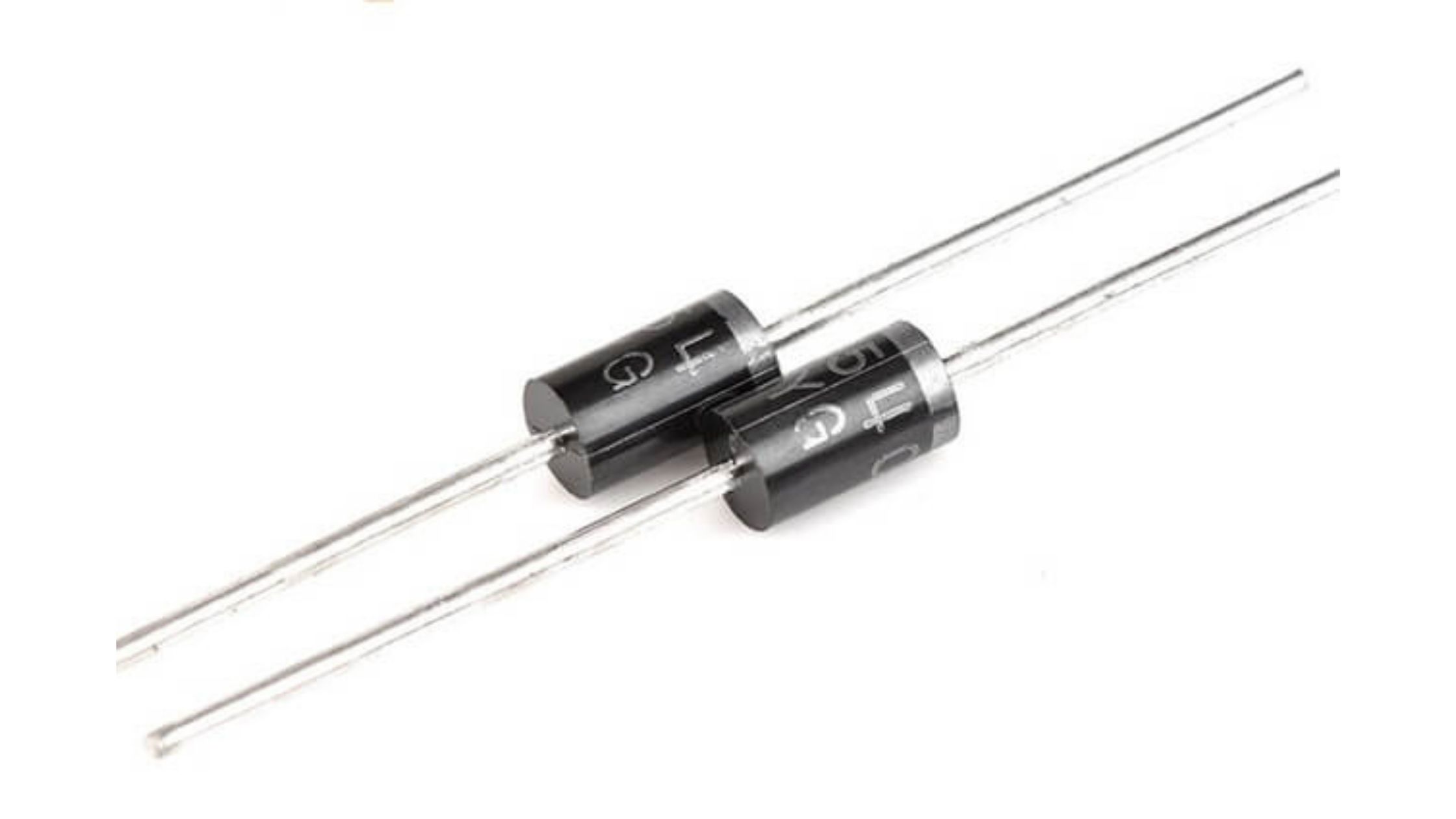

6. Gợi ý một số diode công suất cao phổ biến theo ứng dụng

Mã Diode	Dòng tối đa	Áp ngược	Loại	Ứng dụng điển hình
MBR3045	30A	45V	Schottky	Nguồn 12V – 24V, inverter nhỏ
HER108	1A	1000V	Fast Recovery	Nguồn flyback, cao tần nhỏ
10A10	10A	1000V	Chỉnh lưu	Chỉnh lưu AC – DC công suất trung
RHRP8120	8A	1200V	Ultrafast	Mạch PFC, chỉnh lưu công nghiệp
FES20J	20A	600V	Diode xung	Máy hàn mini, tải công suất

📌 Lưu ý khi chọn:

Với nguồn < 24V → dùng Schottky để giảm tổn thất
Với tải > 5A → bắt buộc có tản nhiệt
Với điện áp > 400V → ưu tiên diode nhanh (xung, ultrafast)

7. Checklist chọn diode công suất – “5 đúng” theo kỹ sư thiết kế

✅ Đúng dòng: ít nhất 1.5 – 2 lần dòng tải thực tế
✅ Đúng áp: ≥ 2 – 3 lần điện áp làm việc
✅ Đúng loại: chỉnh lưu, schottky, zener, xung… phù hợp ứng dụng
✅ Đúng tốc độ: mạch xung thì dùng diode nhanh, schottky
✅ Đúng tản nhiệt: luôn kiểm tra RθJC (nhiệt trở) và có giải pháp làm mát
