Hướng dẫn đo và kiểm tra transistor D718 bằng đồng hồ số



“Nhìn D718 mới đẹp chưa chắc đã thật – nhưng bạn có thể phát hiện hàng giả chỉ với... một chiếc đồng hồ số 50.000 đồng!”

Không cần thiết bị đắt tiền, không cần tháo mạch, không cần kiến thức điện tử phức tạp – chỉ cần một đồng hồ vạn năng số cơ bản, bạn đã có thể kiểm tra xem con D718 mình sắp dùng có đạt tiêu chuẩn hay không.

Dù là DIYer, thợ sửa chuyên nghiệp hay sinh viên kỹ thuật, việc biết cách test D718 trước khi lắp mạch là kỹ năng bắt buộc. Nó giúp bạn:

• Tránh mua nhầm hàng giả, hàng rò dòng.

• Đảm bảo ampli chạy ổn định, không méo tiếng, không “nổ bất ngờ”.

• Tiết kiệm chi phí, tránh sửa đi sửa lại vì lỗi linh kiện ngầm.


Trong bài viết này, bạn sẽ học cách đo và kiểm tra D718 chỉ trong vài bước đơn giản, ai cũng làm được – thậm chí chưa cần hiểu sâu về điện tử.

 Tại sao cần đo D718 trước khi lắp?

“Hàng mới nguyên hộp thì cần gì đo?”
Sai lầm lớn! Bởi ngay cả hàng mới cũng có thể lỗi, bị giả, hoặc rò dòng ngầm mà mắt thường không thể thấy.



✅ Những lý do bắt buộc phải đo trước:

1. Phát hiện hàng giả, hàng tái chế

• Nhiều con D718 được “make up” lại từ linh kiện công suất thấp → dẫn dòng sai, dễ cháy.

• Đo diode và C–E sẽ lộ rõ ngay.


2. Ngăn chặn mạch cháy từ gốc

• Nếu D718 bị rò, chập nội → gắn vào mạch sẽ làm hỏng luôn loa, tụ, IC preamp.

• Đo trước là cách bảo vệ toàn hệ thống.


3. Giúp chọn cặp D718 có thông số gần nhau

• Nếu dùng song song nhiều con → cần đồng đều hFE.

• Đo và ghi lại để phối ghép chuẩn, tránh lệch dòng.


4. Tiết kiệm thời gian sửa chữa

• Đỡ phải lắp – chạy – phát hiện lỗi – tháo ra.

• Đo xong biết ngay con nào dùng được, con nào nên bỏ.




“Đừng bao giờ để con D718 đầu tiên bạn test… là khi nó đã gắn trên mạch.”

🔧 Đồng hồ số nào cũng dùng đượ c?

“Tôi chỉ có đồng hồ vài chục nghìn ngoài chợ – liệu test D718 có chính xác không?”
Tin vui là: chỉ cần đồng hồ có chế độ đo diode, bạn đã đủ vũ khí để kiểm tra D718 chính xác rồi!



✅ Những loại đồng hồ vạn  năng phù hợp:

Loại đồng hồ	Có đo diode	Có đo hFE	Đề xuất dùng
VC97, VC9808, DT9205	✅	✅	✅ Tốt
UNI-T UT33, UT61	✅	❌/✅	✅ Tốt
Đồng hồ mini giá rẻ	✅	❌	✅ Đủ dùng
Đồng hồ kim cổ điển	❌ (không chính xác)	❌	❌ Không nên



🧠 Lưu ý:

• Chế độ diode có biểu tượng tam giác với gạch ngang (giống ký hiệu diode).

• Ưu tiên loại có đo hFE nếu muốn chọn cặp transistor song song.

• Không cần loại cao cấp – đồng hồ 50.000đ là đủ nếu biết cách dùng.


“Công cụ không quan trọng bằng cách dùng – và bạn sắp học cách dùng nó đúng cách.”

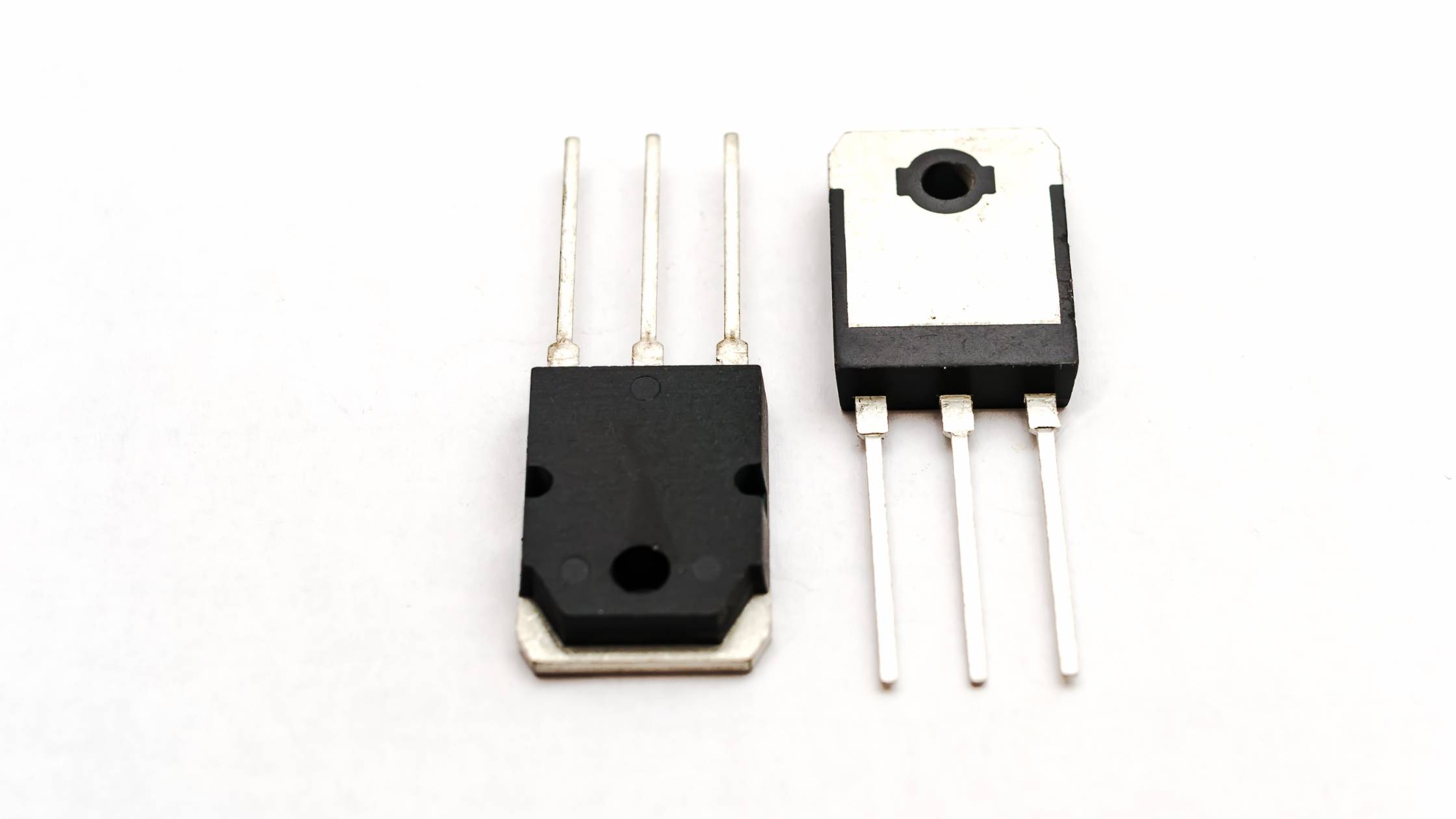

🔍 Cách xác định chân B – C – E trên D718

Trước khi đo, điều quan trọng nhất là xác định đúng chân Base (B), Collector (C) và Emitter (E) của D718 – nếu cắm nhầm, kết quả đo sẽ sai ngay lập tức.



✅ Thứ tự chân chuẩn của D718 (nhìn từ mặt in chữ):

r

Sao chépChỉnh sửa

      (Mặt trước có chữ D718)



       _______________________

      |                       |

      |       D718            |

      |_______________________|

       |   |   |   |

       B   C   E



• Chân trái: Base (B)

• Chân giữa: Collector (C)

• Chân phải: Emitter (E)




🧠 Mẹo nhớ nhanh:

• B – C – E từ trái sang phải (mặt có chữ).

• Nếu nhìn mặt lưng (gắn tản nhiệt), thứ tự sẽ bị ngược – cẩn thận khi test.




📌 Lưu ý:

• Tránh nhầm Collector và Emitter → kết quả diode sẽ lệch, dễ lầm tưởng hàng lỗi.

• Khi nghi ngờ – có thể tra datasheet D718 từ Toshiba, KEC để xác nhận lại.


“Xác định sai chân là đo sai toàn bộ – hãy chắc chắn bạn bắt đầu đúng.”

🧪 Bước 1: Đo áp giữa B và C (Base – Collector)

Sau khi xác định đúng chân, bước đầu tiên trong quy trình test D718 là đo điện áp rơi giữa chân Base và Collector – đây là phép đo cơ bản để kiểm tra khả năng dẫn dòng của junction B–C trong transistor NPN.



✅ Cách thực hiện:

1. Chuyển đồng hồ sang chế độ diode test (biểu tượng hình tam giác có gạch ngang).

2. Que đen đặt vào chân Base (B) – chân bên trái.

3. Que đỏ chạm vào chân Collector (C) – chân giữa.

4. Quan sát giá trị trên màn hình đồng hồ.




🎯 Kết quả chuẩn:

• Điện áp rơi khoảng 0.6V – 0.7V (tùy loại đồng hồ và điều kiện môi trường).

• Nếu hiển thị trong khoảng này → junction B–C hoạt động bình thường.




❌ Lỗi thường gặp:

Kết quả	Ý nghĩa
OL (Over Limit)	Junction hở → có thể lỗi
<0.3V hoặc >0.9V	Junction chập, rò → loại bỏ

“Junction B–C là 'cửa mở đầu tiên' của D718 – nếu nó không đúng, đừng tiếp tục dùng.”

🔎 Bước 2: Đo áp giữa B và E (Base –  Emitter)

Sau khi kiểm tra junction B–C, tiếp theo là đo junction Base – Emitter – đây là phần quan trọng nhất quyết định D718 có mở dẫn đúng hay không.



✅ Cách thực hiện:

1. Vẫn để đồng hồ ở chế độ diode test.

2. Que đen vào chân Base (B) – chân bên trái.

3. Que đỏ vào chân Emitter (E) – chân bên phải.

4. Quan sát số hiển thị trên màn hình.




🎯 Kết quả chuẩn:

• Điện áp rơi trong khoảng 0.6V – 0.7V.

• Kết quả gần bằng với giá trị đo B–C là tốt → chứng tỏ junction hoạt động ổn định.




❌ Lỗi thường gặp:

Kết quả	Diễn giải
OL hoặc không hiển thị	Junction hở → transistor lỗi
<0.3V hoặc >0.9V	Junction rò dòng, chập → loại
Sai lệch nhiều so với B–C	Có thể là hàng nhái, linh kiện lỗi



“Junction B–E là cổng điều khiển dòng – nếu sai, D718 không thể hoạt động chính xác.”

🔄 Bước 3: Đảo cực – đo lại cả hai chiều

Sau khi đã đo đúng chiều (que đen vào Base), bạn cần thực hiện bước này để kiểm tra khả năng chặn dòng của D718 khi mắc ngược – đây là cách phát hiện các con bị rò ngầm, làm giả hoặc cấu trúc sai.



✅ Cách thực hiện:

1. Đảo cực đồng hồ:

   • Que đỏ vào chân Base (B)

   • Que đen lần lượt vào chân Collector (C) và Emitter (E)

2. Giữ ở chế độ diode test như các bước trước.

3. Quan sát màn hình.




🎯 Kết quả chuẩn:

Vị trí đo ngược	Kết quả đúng
Base (đỏ) – Collector (đen)	OL (Over Limit)
Base (đỏ) – Emitter (đen)	OL (Over Limit)

• Nếu cả hai phép đo đều không dẫn → D718 chặn dòng đúng chiều → đạt yêu cầu.




❌ Kết quả bất thường:

Hiển thị	Ý nghĩa
Có giá trị điện áp (dưới 1V)	Có dòng ngược → rò hoặc chập junction
Đo đâu cũng thấy dẫn	Khả năng cao là hàng giả hoặc tái chế sai



“Transistor không dẫn ngược chiều là bình thường – nếu nó dẫn cả hai chiều, thì... đó là một 'con gì đó' chứ không phải D718.”

Bước 4: Đo giữa Collector và Emitter (C – E)

Đây là bước kiểm tra cuối cùng để đảm bảo D718 không bị chập bên trong – lỗi thường gặp ở hàng giả, hàng kém chất lượng, hoặc transistor bị “chết âm thầm”.



✅ Cách thực hiện:

1. Đặt que đỏ vào chân Collector (C) – chân giữa.

2. Que đen vào chân Emitter (E) – chân phải.

3. Sau đó đổi chiều: đỏ vào Emitter, đen vào Collector.

4. Giữ ở chế độ diode test, quan sát kết quả ở cả hai chiều.




🎯 Kết quả chuẩn:

• Cả hai chiều đều hiển thị OL (Over Limit)
  → chứng tỏ không có dòng dẫn → transistor không bị rò hoặc chập C–E.




❌ Lỗi thường gặp:

Kết quả hiển thị	Giải thích
Có giá trị điện áp	Có dòng rò ngầm → linh kiện lỗi, không nên dùng
Cả hai chiều đều dẫn	Chập junction bên trong → chắc chắn là hàng hỏng hoặc nhái



🧠 Gợi ý test nhanh thêm:

• Dùng điện trở 100Ω nối C–E, cấp nguồn nhẹ 12V → đo áp sụt → nếu sụt nhiều hoặc nóng nhanh → không nên dùng.


“Chập C–E là dấu chấm hết với bất kỳ transistor nào – kiểm tra kỹ trước khi đưa vào mạch.”



✅ Kết luận: Nếu đủ 3 điều sau, D718 đạt

Sau 4 bước đo đơn giản bằng đồng hồ số, bạn đã có thể xác định con D718 trước mặt mình có đạt chuẩn để đưa vào mạch hay không.



🧾 Checklist đạt chuẩn D718:

Điều kiện kiểm tra	Kết quả mong muốn
1. B – C & B – E dẫn chiều thuận	0.6V – 0.7V
2. Đảo cực không dẫn	OL ở cả 2 chiều ngược
3. C – E không dẫn ở cả 2 chiều	OL – không có dòng rò/chập



💡 Nếu cả 3 điều kiện đều đạt:

→ D718 hoạt động tốt, không lỗi cấu trúc, không rò dòng
→ Có thể yên tâm lắp vào ampli, mạch công suất, hoặc mạch nguồn.



“Một phép đo nhanh – là hàng rào đầu tiên bảo vệ ampli bạn khỏi rủi ro không đáng có.”



🧠 Lưu ý khi test nhiều con D718 cùng lúc

Khi bạn mua theo lô (5–10–20 con), việc test từng con rất cần thiết – đặc biệt nếu dùng 2 hoặc nhiều con D718 song song trong ampli. Nhưng nếu không ghi chép, bạn dễ… quên con nào vừa test xong!



✅ Mẹo kiểm tra hiệu quả và tránh nhầm lẫn:

1. Đánh số từng con

• Dùng bút lông dầu hoặc sticker nhỏ dán vào mặt sau.

• Ghi số thứ tự (1, 2, 3...) hoặc batch nếu cần đối chiếu sau.


2. Dùng bảng ghi nhanh

STT	B – C	B – E	C – E	hFE (nếu có)	Ghi chú
1	0.68V	0.67V	OL	85	Đạt
2	0.70V	0.69V	OL	88	Đạt
…	…	…	…	…	…

3. Ưu tiên chọn cặp hFE gần nhau nếu dùng song song

• Lệch nhau quá 10–15 đơn vị → có thể lệch dòng, dễ cháy 1 con trước.


4. Kiểm lại nhanh bằng mạch test tải nhẹ (nếu cần)

• Gắn thử vào mạch mini test đèn, cấp nguồn 12V, theo dõi độ nóng sau 5–10 giây.

“Một vài phút test kỹ – đổi lại hàng chục giờ vận hành mạch không lo lỗi vặt.”



🔋 Cách test thêm bằng mạch tải nhẹ (đèn – trở)

Đo bằng đồng hồ số rất nhanh – nhưng nếu bạn muốn chắc chắn 100% về khả năng hoạt động thật của D718, thì hãy test thêm bằng một mạch tải nhẹ. Đây là cách mà dân kỹ thuật chuyên sâu thường áp dụng để lọc ra transistor “chết ngầm”.



🛠 Sơ đồ mạch đơn giản:

Thành phần	Chức năng
Nguồn 12V	Cấp điện áp kiểm tra
Bóng đèn 12V – 5W (hoặc trở 100Ω/5W)	Tải nhẹ, dễ quan sát
Điện trở 1kΩ nối từ Vcc vào Base	Dẫn nhẹ dòng kích mở D718
D718 gắn kiểu CE (Collector – Emitter)	Transistor cần test



✅ Cách kiểm tra:

1. Gắn linh kiện đúng sơ đồ.

2. Bật nguồn → bóng đèn sáng (hoặc trở bắt đầu ấm nhẹ).

3. Quan sát chân Collector – đo áp, kiểm tra ổn định.

4. Sờ nhẹ tản nhiệt sau 5–10 giây → không nóng bất thường là đạt.




❌ Dấu hiệu loại bỏ:

• Bóng đèn nhấp nháy hoặc không sáng đều.

• D718 nóng lên rất nhanh → dẫn ngầm hoặc nội trở bất thường.

• Điện áp tụt tại Collector (< 2V) → khả năng bị rò dòng nặng.




“Đo là lý thuyết – chạy tải là thực chiến. Và D718 tốt phải sống sót qua cả hai.”



⚠️ Những lỗi phổ biến khi test D718

Bạn có thể có đồng hồ chuẩn, mạch test chuẩn – nhưng nếu mắc các lỗi dưới đây, kết quả đo D718 vẫn sẽ sai lệch, dễ bỏ sót linh kiện lỗi hoặc thậm chí… loại nhầm con tốt!



❌ Các lỗi thường gặp:

1. Cắm nhầm chân B – C – E

• D718 có 3 chân sát nhau, dễ nhìn lộn thứ tự khi lật mặt sau.

• Nhớ: B – C – E từ trái sang phải (khi nhìn mặt in chữ).


2. Không đảo cực kiểm tra

• Chỉ đo chiều thuận mà quên đo chiều ngược → không phát hiện hàng dẫn 2 chiều (rò ngầm, giả mạo).


3. Không kiểm tra C – E

• Bỏ qua bước đo C – E → dễ bỏ sót lỗi chập ngầm, dẫn ngược.


4. Sử dụng đồng hồ không ổn định

• Một số đồng hồ giá rẻ có sai số cao, đo không chính xác.

• Đề nghị dùng đồng hồ đã được test với diode thật để hiệu chuẩn.


5. Không ghi lại kết quả từng con

• Test xong nhiều con, nhưng không ghi → dễ nhầm lẫn, gắn sai con không đạt vào mạch.




🧠 Mẹo tránh lỗi:

• In sơ đồ chân D718 dán cạnh đồng hồ.

• Luôn đo đủ 3 cặp: B–C, B–E, C–E cả 2 chiều.

• Ghi lại hFE nếu test số lượng lớn hoặc dùng song song.


“Biết test là tốt – nhưng test đúng và đầy đủ mới là điều tạo nên sự khác biệt.”



🎼 Gợi mở bài 12 – Sơ đồ ampli đơn giản dùng D718: Tự lắp tại nhà

Bạn đã biết cách đo, kiểm tra D718 bằng đồng hồ số. Bạn cũng đã phân biệt được hàng thật – hàng giả, và chọn được con transistor đạt chuẩn.

Giờ là lúc ứng dụng thực tế – tự tay lắp một mạch ampli công suất sử dụng D718 chuẩn, đơn giản, hiệu quả và dễ làm.



🎯 Trong bài viết tiếp theo, bạn sẽ được hướng dẫn:

• Cách thiết kế mạch ampli class AB cơ bản dùng D718 và B688.

• Sơ đồ mạch chi tiết, rõ ràng – dành cho cả người mới.

• Danh sách linh kiện cần có: tụ, trở, IC, nguồn, tản nhiệt…

• Gợi ý phối ghép để âm thanh sạch, khỏe, ít méo.




Bài 12: Sơ đồ ampli đơn giản dùng D718 – Tự lắp tại nhà
sẽ giúp bạn biến kiến thức thành âm thanh thật – từ tay nghề đến trải nghiệm.
