Học cách ‘nói chuyện’ với linh kiện: Đọc điện áp và tín hiệu để hiểu bên trong

Thứ Tư, 21/05/2025 Huỳnh Chí Diễn

Nội dung bài viết

Học cách ‘nói chuyện’ với linh kiện: Đọc điện áp và tín hiệu để hiểu bên trong

Mở đầu: Linh kiện không biết nói, nhưng vẫn đang "thì thầm" với bạn

Bạn đã bao giờ tự hỏi tại sao một con diode lại hỏng mà không hề nổ? Tại sao một transistor vẫn "sống" nhưng mạch không chạy? Lý do là vì linh kiện không nói bằng lời, chúng nói bằng điện áp, dòng điện và tín hiệu – và nếu bạn biết cách lắng nghe, bạn sẽ hiểu được bên trong chúng đang xảy ra điều gì.

Bài viết này sẽ giúp bạn:

Biết cách dùng đồng hồ, oscilloscope để "nghe" linh kiện
Hiểu được tín hiệu phản hồi từ mạch
Diễn giải điện áp và dòng điện như một dạng ngôn ngữ kỹ thuật

Đây là kỹ năng cực kỳ quan trọng với sinh viên điện tử, kỹ sư, thợ sửa chữa – bởi vì đo đúng, hiểu đúng, sẽ quyết định việc bạn sửa được hay… "chữa lợn lành thành lợn què".

1. Tín hiệu là ngôn ngữ đầu tiên của linh kiện

Mỗi linh kiện khi hoạt động sẽ thể hiện:

Mức điện áp ở từng chân
Dòng điện đi qua (nếu đo được)
Dạng sóng đầu ra (nếu là IC hoặc linh kiện chủ động)

Bạn không cần nghe tiếng – chỉ cần đọc giá trị số hoặc dạng sóng, bạn sẽ biết:

Linh kiện có đang hoạt động không?
Có bị sai chức năng không?
Có phải nguyên nhân gây lỗi toàn mạch không?

2. Các công cụ giúp bạn “nghe” được linh kiện

a. Đồng hồ vạn năng:

Đo điện áp DC/AC
Đo thông mạch, điện trở, dòng nhỏ
Phát hiện lỗi đơn giản: không có nguồn, điện áp rơi quá lớn

b. Oscilloscope:

Hiển thị dạng sóng điện áp theo thời gian
Phân tích tín hiệu PWM, dao động, switching
Tìm lỗi khó như xung nhiễu, tín hiệu méo, trễ thời gian

c. Logic Analyzer:

Đọc tín hiệu số (0/1) trên các bus I2C, SPI, UART
Dùng khi kiểm tra IC điều khiển, vi điều khiển

3. Đo điện áp để biết linh kiện còn sống hay không

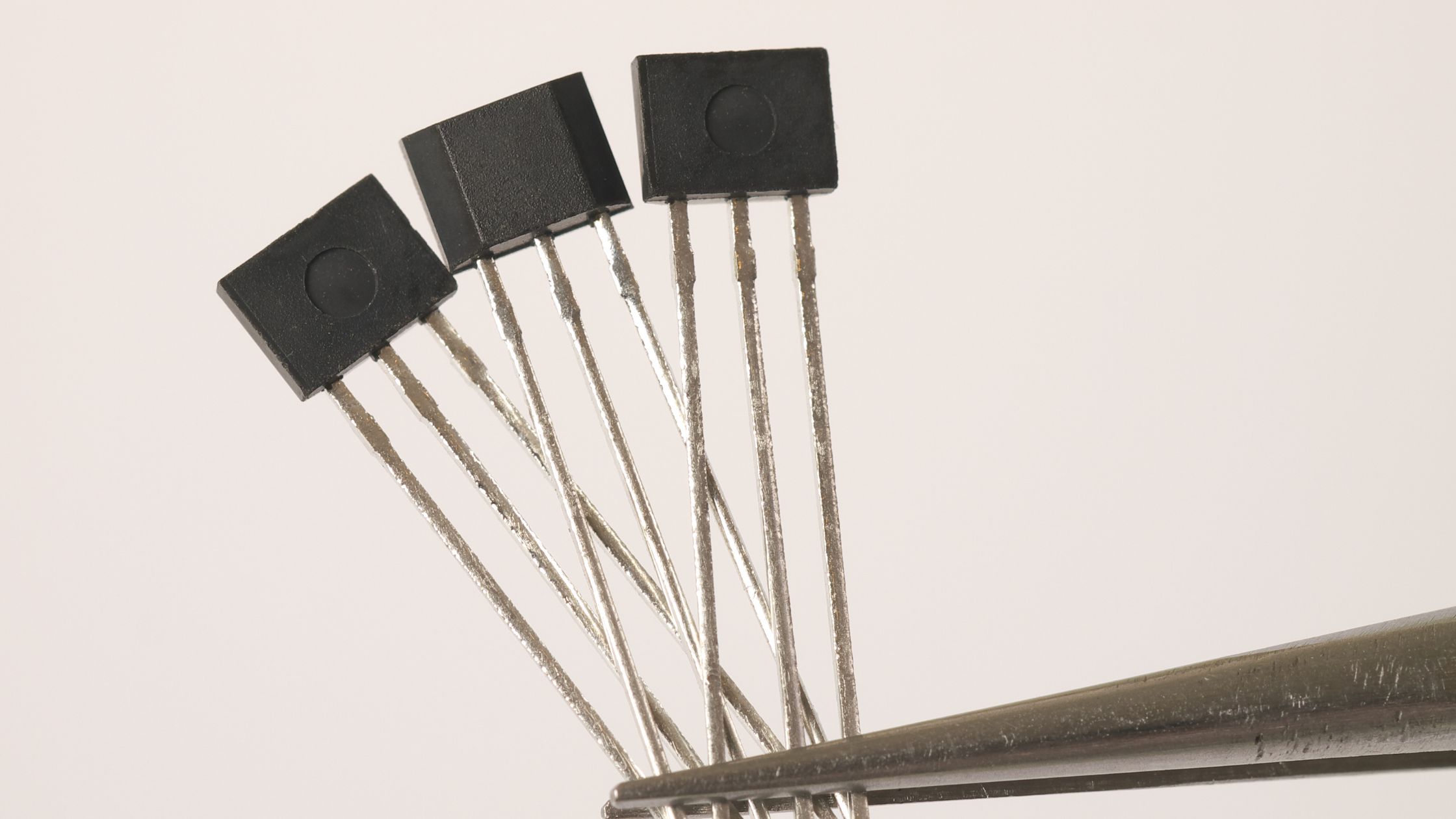

Ví dụ: Đo transistor NPN trong mạch

Chân B: ~0.6–0.7V → transistor có đang mở
Chân C: nếu cao, chân E thấp → đang dẫn
Nếu B không có áp → transistor không kích, mạch không chạy

Diode Zener:

Đo ngược: nếu có 5.1V (ví dụ 1N4733A) → Zener còn hoạt động
Nếu áp = 0 hoặc quá cao → có thể hỏng

📌 Mẹo: Đo khi mạch đang hoạt động sẽ cho kết quả thật hơn khi tháo rời

4. Quan sát tín hiệu để chẩn đoán sâu hơn

a. Oscilloscope + mạch dao động:

Xem tần số thực tế của tín hiệu
Dạng sóng đẹp, ổn định → mạch khỏe
Sóng méo, có đỉnh nhọn → linh kiện quá tải hoặc nhiễu

b. Tín hiệu PWM:

Biên độ thay đổi liên tục theo tín hiệu điều khiển
Phát hiện lỗi khi duty cycle không đúng (ví dụ motor chạy yếu do sai PWM)

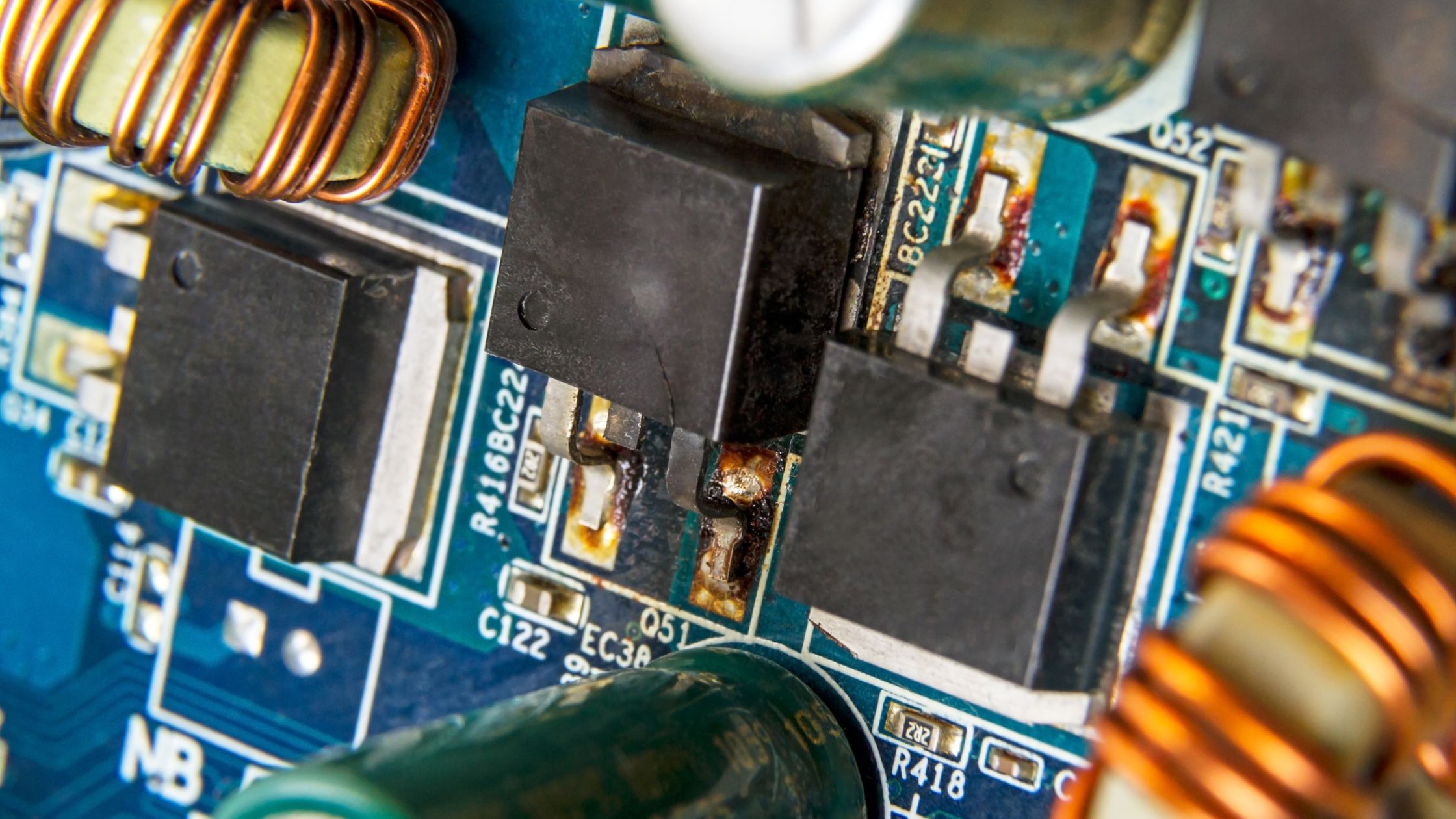

c. Switching regulator:

Dạng sóng vuông đều → MOSFET hoạt động ổn định
Nếu mất xung → MOSFET chết, IC điều khiển hỏng

5. Đọc tín hiệu số – nghe IC "nói chuyện"

Logic Analyzer:

Gắn vào chân SDA, SCL, MOSI, MISO, RX, TX
Dùng phần mềm như PulseView hoặc Saleae Logic
Giải mã giao tiếp giữa vi điều khiển và thiết bị ngoại vi

📌 Ứng dụng:

Kiểm tra xem IC EEPROM có phản hồi dữ liệu không
Xác định lệnh SPI sai khi LCD không hiển thị

6. Ghi chú các giá trị đo được để phân tích

Tên linh kiện	V chân B	V chân C	V chân E	Ghi chú
C1815	0.68V	4.95V	0V	Đang dẫn, OK
A1015	0.65V	0V	4.9V	PNP, dẫn OK
1N4007	–	0.7V thuận	0V ngược	OK

Bảng này giúp bạn so sánh các lần đo khác nhau để thấy xu hướng – ví dụ, nếu áp B giảm dần qua thời gian, có thể chân điều khiển yếu hoặc rò điện.

7. Câu chuyện thực tế: khi tín hiệu “nói sự thật”

Anh Khải – kỹ sư sửa máy CNC – từng gặp lỗi máy không khởi động dù nguồn tốt. Dùng đồng hồ đo thấy ổn. Nhưng khi gắn oscilloscope vào chân điều khiển main, thấy tín hiệu reset lên xuống liên tục.

Kết quả:

IC watchdog bị lỗi → phát xung reset sai chu kỳ
Thay IC → máy chạy bình thường

Nếu chỉ dùng đồng hồ, không thể phát hiện lỗi này.

8. Luyện kỹ năng “nghe linh kiện” như thế nào?

Chọn 1 mạch đơn giản: LED nhấp nháy, motor nhỏ, mạch nguồn switching
Dùng đồng hồ đo từng điểm khi mạch hoạt động
Gắn oscilloscope → xem tín hiệu biến đổi
Ghi lại: khi nào linh kiện hoạt động, khi nào không
Thay linh kiện khác → so sánh kết quả đo

📌 Mỗi ngày đo 1 mạch – sau 1 tháng bạn có “tai nghề” cực tốt!

9. Tự tạo từ điển tín hiệu

Hãy bắt đầu ghi lại dạng tín hiệu từng linh kiện thường dùng:

MOSFET switching: sóng vuông 50–100kHz
Triac: dẫn 2 nửa chu kỳ AC sau khi kích Gate
SCR: dẫn 1 chiều, sau khi kích giữ trạng thái
Transistor: dạng khuếch đại hoặc khóa (on/off)

Bạn càng đo – bạn càng hiểu – bạn càng tự tin khi sửa chữa mạch phức tạp

10. Kết luận: Kỹ năng không phải đo – mà là hiểu tín hiệu

Một kỹ sư giỏi không chỉ biết dùng đồng hồ, mà còn biết nhìn tín hiệu để hiểu tâm trạng mạch điện. Linh kiện không “nói” ra, nhưng luôn truyền đi tín hiệu – và bạn có thể “nghe” được nếu luyện tập đúng cách.

Tín hiệu là ngôn ngữ gốc của điện tử – hiểu được nó, bạn làm chủ được mọi mạch điện!

📌 Bài tiếp theo: “Học sửa mạch ngược: Từ triệu chứng đến linh kiện gây lỗi” – kỹ thuật phân tích ngược cực hay cho dân sửa chuyên nghiệp!
