Giấy Cách Điện Và Các Tiêu Chuẩn Kỹ Thuật Cần Nắm Vững

Dù là người mới vào nghề hay thợ lâu năm, khi nhắc đến giấy cách điện, nhiều người thường quan tâm đầu tiên đến giá. Tuy nhiên, nếu muốn thiết bị bền, máy chạy ổn định, hạn chế lỗi và giảm rủi ro bảo hành, bạn cần hiểu rằng giấy cách điện cũng có những tiêu chuẩn kỹ thuật rất quan trọng.

Việc chọn giấy cách điện không nên làm theo cảm tính hoặc “dùng đại cho xong”. Người làm kỹ thuật cần quan tâm đến nhiều yếu tố như: cấp chịu nhiệt, điện áp chịu đựng, độ dày, độ bền cơ học, khả năng chịu dầu, chống ẩm và các tiêu chuẩn quốc tế liên quan. Hiểu đúng các thông số này sẽ giúp bạn chọn đúng loại giấy cho từng thiết bị, tránh sai lầm trong quá trình sửa chữa, quấn mô tơ, làm biến áp hoặc gia công thiết bị điện.

1. Cấp Cách Nhiệt - Yếu Tố Quan Trọng Hàng Đầu

Cấp cách nhiệt, hay còn gọi là Thermal Class, là chỉ số cho biết vật liệu cách điện có thể chịu được mức nhiệt tối đa bao nhiêu độ C trong thời gian dài mà vẫn giữ được khả năng cách điện ổn định. Đây là một trong những tiêu chí quan trọng nhất khi chọn giấy cách điện.

Một số cấp cách nhiệt thường gặp gồm: cấp A chịu khoảng 105°C, thường dùng cho giấy dầu, giấy kraft trong máy biến áp dầu hoặc thiết bị nhỏ. Cấp B chịu khoảng 130°C, phù hợp với giấy DMD dùng cho mô tơ quạt, máy dân dụng. Cấp F chịu khoảng 155°C, thường gặp ở giấy NMN, fishpaper, dùng cho mô tơ công nghiệp, UPS. Cấp H chịu khoảng 180°C, thường dùng với Nomex, mica tape trong máy hàn, máy ép, CNC. Riêng cấp C có thể chịu trên 220°C, phù hợp với mica đặc biệt, polyimide và các thiết bị cao cấp.

Trong thực tế, nếu thiết bị phải chạy liên tục hoặc làm việc trong môi trường nóng, nên chọn giấy có cấp nhiệt cao hơn yêu cầu tối thiểu một bậc. Cách chọn này giúp vật liệu ít bị giòn, giảm nguy cơ rò điện và tăng tuổi thọ cho thiết bị.

2. Điện Áp Chịu Đựng Của Giấy Cách Điện

Điện áp chịu đựng, hay Dielectric Strength, là khả năng chống lại dòng điện xuyên qua lớp giấy cách điện. Chỉ số này thường được tính bằng kV/mm. Điện áp chịu đựng càng cao thì khả năng cách điện càng tốt, đặc biệt quan trọng trong mô tơ, máy biến áp, tụ điện và các thiết bị có điện áp lớn.

Ví dụ, giấy DMD 0.18mm thường có khả năng chịu khoảng 4 – 6kV, giấy NMN 0.25mm có thể chịu khoảng 6 – 8kV, fishpaper 0.5mm có thể đạt khoảng 10kV, còn mica tape thường có khả năng chịu trên 12kV.

Với mô tơ 380V thông thường, giấy có mức chịu điện khoảng 4 – 6kV đã có thể đáp ứng nhiều trường hợp sử dụng. Tuy nhiên, nếu làm tụ cao áp, máy biến áp hoặc thiết bị công suất lớn, nên ưu tiên giấy có khả năng chịu điện cao hơn để đảm bảo an toàn và độ bền lâu dài.

3. Độ Bền Cơ Học - Bền Với Kéo, Gập Và Rung

Giấy cách điện không chỉ cần cách điện tốt mà còn phải có độ bền cơ học phù hợp. Trong các thiết bị quay như mô tơ, quạt, máy bơm, vật liệu cách điện thường phải chịu rung, ép, gập và ma sát trong quá trình vận hành.

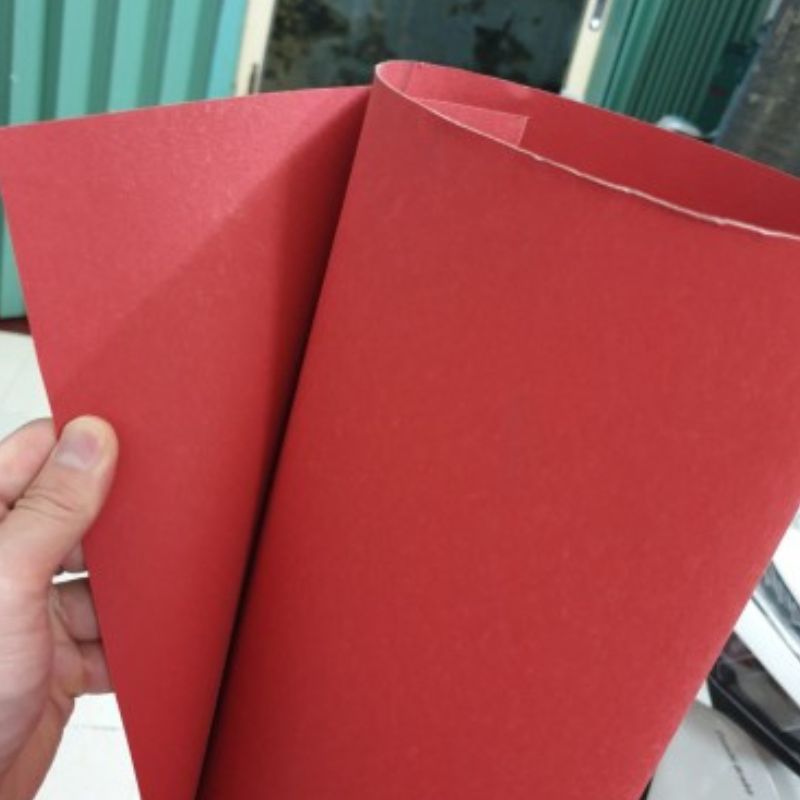

Nếu giấy có độ bền kém, khi sử dụng dễ bị gãy, bong góc, rách hoặc mất form. Điều này có thể dẫn đến rò điện, chạm vòng, nóng máy hoặc giảm tuổi thọ thiết bị. Với mô tơ nhỏ, giấy DMD thường đủ dùng vì dễ thao tác và có độ bền trung bình. Với mô tơ trung bình đến lớn, giấy NMN là lựa chọn tốt hơn nhờ độ bền cơ học cao. Fishpaper có độ bền rất tốt, phù hợp để lót khe, đệm đầu, chống va đập. Mica tape thường dùng cho thiết bị công suất lớn, nơi cần khả năng chịu lực và chịu nhiệt cao.

Một mẹo thực tế là khi thao tác, nếu chỉ kéo nhẹ mà giấy đã rách, hoặc gập nhẹ đã nứt, nên kiểm tra lại chất lượng giấy ngay. Đừng cố dùng tiếp vì lỗi nhỏ ở vật liệu cách điện có thể kéo theo lỗi lớn cho cả thiết bị.

4. Các Tiêu Chuẩn Quốc Tế Liên Quan Đến Giấy Cách Điện

Khi làm hàng kỹ thuật, hàng OEM hoặc sản phẩm xuất khẩu, bạn sẽ thường gặp các tiêu chuẩn quốc tế liên quan đến vật liệu cách điện. Một số tiêu chuẩn phổ biến gồm IEC 60216, UL 1446, ASTM D374 và ASTM D149.

IEC 60216 là tiêu chuẩn dùng để xác định cấp chịu nhiệt và tuổi thọ của vật liệu cách điện khi hoạt động ở các mức nhiệt khác nhau. Tiêu chuẩn này có thể áp dụng cho giấy, nhựa, vải và nhiều vật liệu cách điện khác.

UL 1446 liên quan đến hệ thống cách điện tổng hợp, thường gặp khi làm hàng xuất khẩu sang thị trường Mỹ. Tiêu chuẩn này không chỉ xét riêng giấy cách điện, mà còn đánh giá cả hệ cách điện gồm giấy, keo, nhựa, sơn phủ và các vật liệu đi kèm.

ASTM D374 thường dùng để đo độ dày vật liệu, còn ASTM D149 dùng để đánh giá khả năng chịu điện của vật liệu cách điện. Đây là các tiêu chuẩn thường được sử dụng để kiểm tra chất lượng giấy cách điện nhập khẩu hoặc vật liệu dùng trong sản xuất công nghiệp.

Nếu làm hàng yêu cầu độ ổn định cao, bạn nên hỏi nhà cung cấp xem sản phẩm có chứng nhận IEC, UL hoặc thông số kỹ thuật rõ ràng hay không. Có chứng nhận không có nghĩa là tuyệt đối hoàn hảo, nhưng chắc chắn giúp bạn yên tâm hơn khi chọn vật liệu.

5. Độ Dày Giấy Cách Điện - Chỉ Số Nhỏ Nhưng Rất Quan Trọng

Độ dày là yếu tố tưởng đơn giản nhưng ảnh hưởng trực tiếp đến khả năng thi công và hiệu quả cách điện. Giấy cách điện thường có nhiều độ dày khác nhau, phổ biến từ 0.10mm đến 0.50mm.

Với mô tơ nhỏ, quạt điện hoặc thiết bị dân dụng, thường có thể dùng giấy dày khoảng 0.13 – 0.18mm. Với mô tơ bơm từ 1 – 5HP, nên chọn khoảng 0.20 – 0.25mm. Với mô tơ công nghiệp, có thể dùng giấy 0.30 – 0.35mm. Riêng biến áp, tụ lớn hoặc thiết bị cần cách điện cao hơn có thể dùng giấy 0.40 – 0.50mm tùy thiết kế.

Giấy quá mỏng dễ rách, dễ thủng và giảm độ an toàn. Ngược lại, giấy quá dày lại khó cuốn, chiếm diện tích khe, làm thao tác nặng tay và có thể ảnh hưởng đến quá trình lắp ráp. Vì vậy, chọn đúng độ dày là cách giúp thiết bị vừa dễ thi công, vừa đảm bảo độ bền khi vận hành.

6. Một Số Chỉ Số Khác Cần Quan Tâm

Ngoài cấp nhiệt, điện áp chịu đựng và độ dày, người làm kỹ thuật cũng nên chú ý đến một số chỉ số khác như hệ số hút ẩm, khả năng chịu dầu và nhiệt độ giòn.

Hệ số hút ẩm cho biết giấy có dễ hút nước hay không. Với thiết bị làm việc trong môi trường ẩm, giấy hút ẩm cao có thể làm giảm khả năng cách điện. Khả năng chịu dầu đặc biệt quan trọng với máy biến áp hoặc thiết bị có tiếp xúc dầu. Nếu giấy bị mềm, rã hoặc biến dạng khi gặp dầu, thiết bị sẽ nhanh xuống cấp. Nhiệt độ giòn cho biết khi nào giấy bắt đầu mất độ dẻo, dễ nứt hoặc gãy khi làm việc ở nhiệt độ cao.

Với thiết bị ngoài trời, môi trường ẩm hoặc nơi có dầu, nên ưu tiên loại giấy có khả năng chống ẩm tốt, chịu dầu ổn định và có cấp nhiệt phù hợp. Đây là những chi tiết nhỏ nhưng ảnh hưởng rất lớn đến độ bền thực tế của thiết bị.

Tổng Kết: Hiểu Thông Số Để Chọn Giấy Cách Điện Đúng Chuẩn

Giấy cách điện không đơn giản chỉ là một lớp giấy lót trong mô tơ, biến áp hay thiết bị điện. Đây là vật liệu kỹ thuật có vai trò quan trọng trong việc đảm bảo an toàn, giảm rò điện, hạn chế nóng máy và tăng tuổi thọ thiết bị.

Khi nắm được các tiêu chuẩn như cấp cách nhiệt, điện áp chịu đựng, độ bền cơ học, độ dày, khả năng chống ẩm và chịu dầu, bạn sẽ dễ dàng chọn đúng loại giấy cho từng ứng dụng. Điều này giúp thiết bị hoạt động ổn định hơn, giảm rủi ro cháy chập, hạn chế lỗi bảo hành và nâng cao uy tín tay nghề.

Một người thợ giỏi không chỉ biết quấn dây hay lắp máy, mà còn phải biết đọc vật liệu. Mỗi tờ giấy cách điện đều có thông số riêng. Hiểu đúng thông số, chọn đúng vật liệu, bạn không chỉ làm cho máy chạy được, mà còn giúp máy chạy bền, an toàn và đúng chuẩn kỹ thuật.

Nếu bạn cần chọn giấy cách điện phù hợp cho mô tơ, máy biến áp, thiết bị điện hoặc cần tư vấn theo độ dày, cấp nhiệt và mục đích sử dụng, hãy liên hệ Linh Kiện Quỳnh Diễn để được hỗ trợ chi tiết.
