Giải Mã Nguyên Lý Làm Việc Của D718 Qua Mô Phỏng Thực Tế

Thứ Tư, 11/06/2025 Lê Thị Bé Hai

Nội dung bài viết

Bạn Có Chắc Mình Thực Sự Hiểu D718?

“Biết là một chuyện, hiểu là chuyện khác. Và trong thế giới transistor, chỉ một sai khác nhỏ cũng đủ làm cháy cả mạch.”

Transistor D718 là cái tên rất quen thuộc trong các mạch công suất âm thanh, mạch khuếch đại và một số mạch nguồn công suất. Tuy nhiên, không phải ai dùng D718 cũng thật sự hiểu rõ nguyên lý hoạt động bên trong của nó.

Hiểu đúng nguyên lý làm việc D718 không chỉ giúp bạn lắp mạch chính xác hơn mà còn hỗ trợ rất nhiều trong quá trình kiểm tra lỗi, chẩn đoán hư hỏng và nâng cấp mạch. Thay vì chỉ nhìn sơ đồ và lắp theo thói quen, việc quan sát D718 hoạt động qua mô phỏng sẽ giúp bạn thấy rõ cách một dòng điều khiển nhỏ có thể điều khiển một dòng công suất lớn.

Trong bài viết này, chúng ta sẽ cùng “soi bên trong D718” qua cấu trúc cơ bản, nguyên lý dòng điện và mô phỏng thực tế để hiểu vì sao transistor D718 lại được sử dụng phổ biến trong các mạch điện tử công suất.

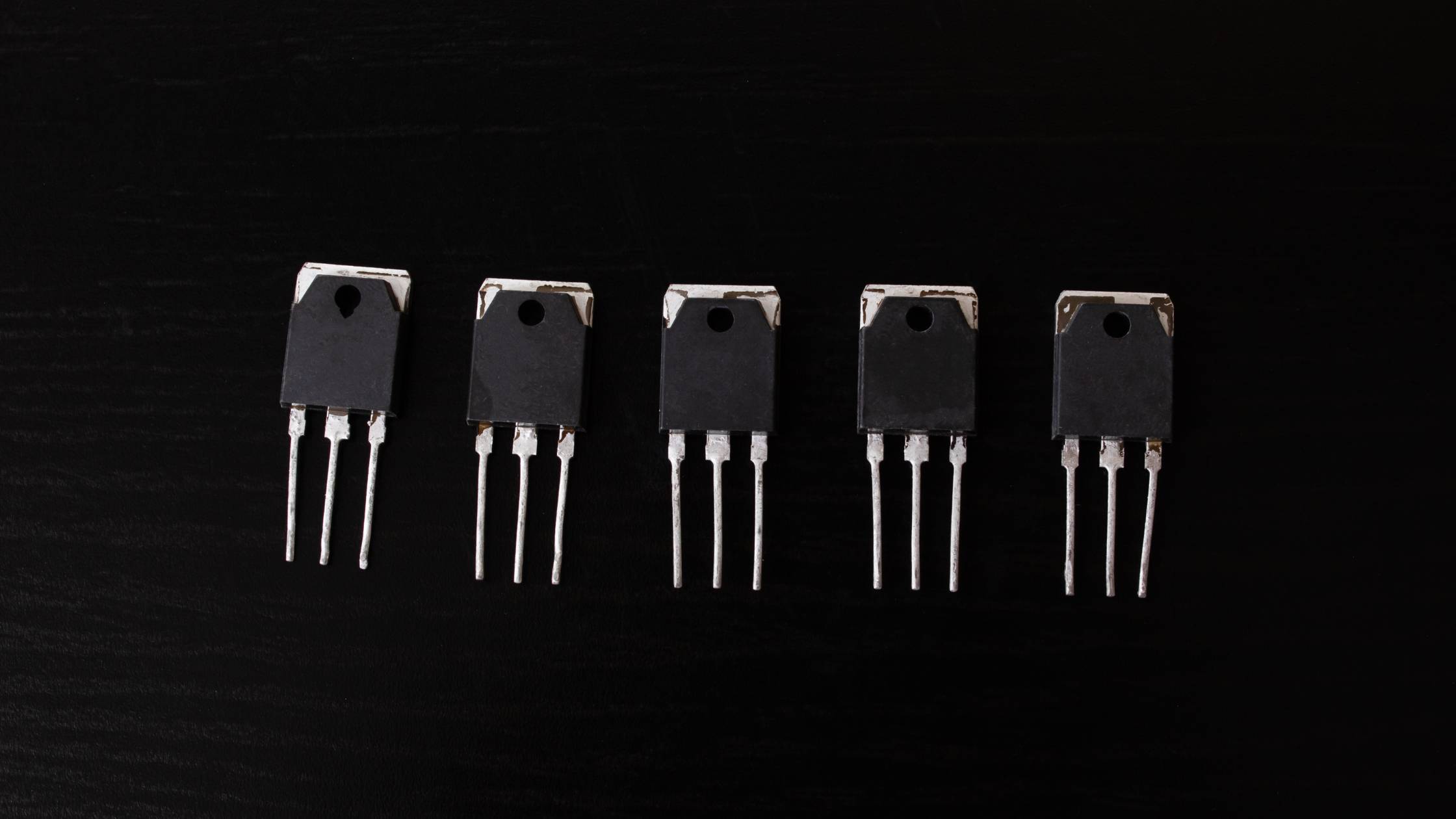

Transistor NPN D718 – Linh kiện cốt lõi trong các mạch khuếch đại và mạch nguồn công suất

Tổng Quan Về D718 – Transistor NPN Công Suất Kinh Điển

D718 là gì?

D718 là transistor NPN công suất lớn, thường được sử dụng trong mạch khuếch đại âm thanh, mạch công suất đẩy kéo, mạch điều khiển tải và một số mạch nguồn công suất. Với khả năng chịu dòng lớn và điện áp cao, D718 được nhiều thợ sửa chữa điện tử, kỹ thuật viên và người làm DIY lựa chọn trong các mạch yêu cầu độ ổn định.

Trong thực tế, transistor D718 thường xuất hiện trong amply, loa kéo, mạch công suất âm thanh, mạch điều khiển tải DC và các ứng dụng cần khuếch đại dòng điện.

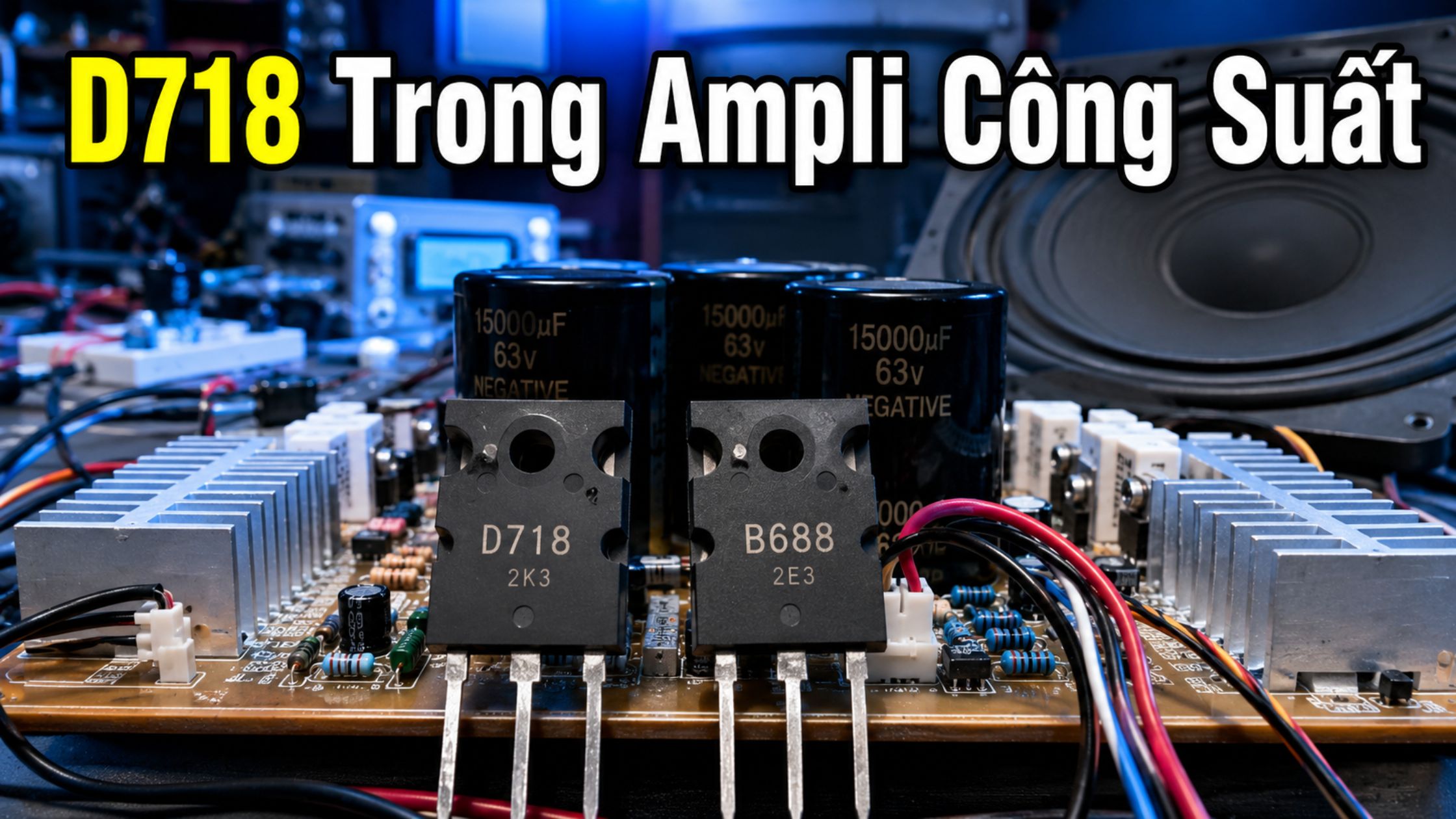

Định nghĩa Transistor NPN D718 và ứng dụng thực tế trong mạch ampli công suất

Thông số kỹ thuật cơ bản của D718

Một số thông số thường gặp của transistor D718:

- Loại transistor: NPN

- Dòng Collector tối đa Ic: khoảng 8A

- Điện áp Collector-Emitter Vce: khoảng 120V

- Công suất tiêu tán: khoảng 80W

- Hệ số khuếch đại hFE: khoảng 40–160

Những thông số này cho thấy D718 phù hợp với các mạch công suất vừa và lớn. Tuy nhiên, để transistor hoạt động bền, cần sử dụng đúng điện áp, đúng dòng tải, có điện trở hạn dòng chân Base và tản nhiệt phù hợp.

Nguyên Lý Làm Việc D718 Qua Mô Phỏng Thực Tế

Cấu trúc cơ bản trong mạch

D718 thường được sử dụng theo kiểu mắc CE, tức là Collector – Emitter. Trong mạch, ba chân của transistor D718 có vai trò như sau:

- Chân B – Base: nhận tín hiệu điều khiển.

- Chân C – Collector: nhận nguồn hoặc dòng chính đi qua tải.

- Chân E – Emitter: là đường thoát dòng, thường nối về mass hoặc tầng mạch tiếp theo.

Nguyên lý cơ bản của transistor D718 là khi có một dòng điện nhỏ đi vào chân Base, transistor sẽ mở và cho phép dòng điện lớn hơn chạy từ Collector sang Emitter. Đây chính là nguyên lý khuếch đại dòng điện của transistor NPN.

Nói dễ hiểu hơn, chân Base giống như “công tắc điều khiển”. Chỉ cần một tín hiệu nhỏ ở Base, D718 có thể điều khiển một tải lớn hơn nhiều ở Collector và Emitter.

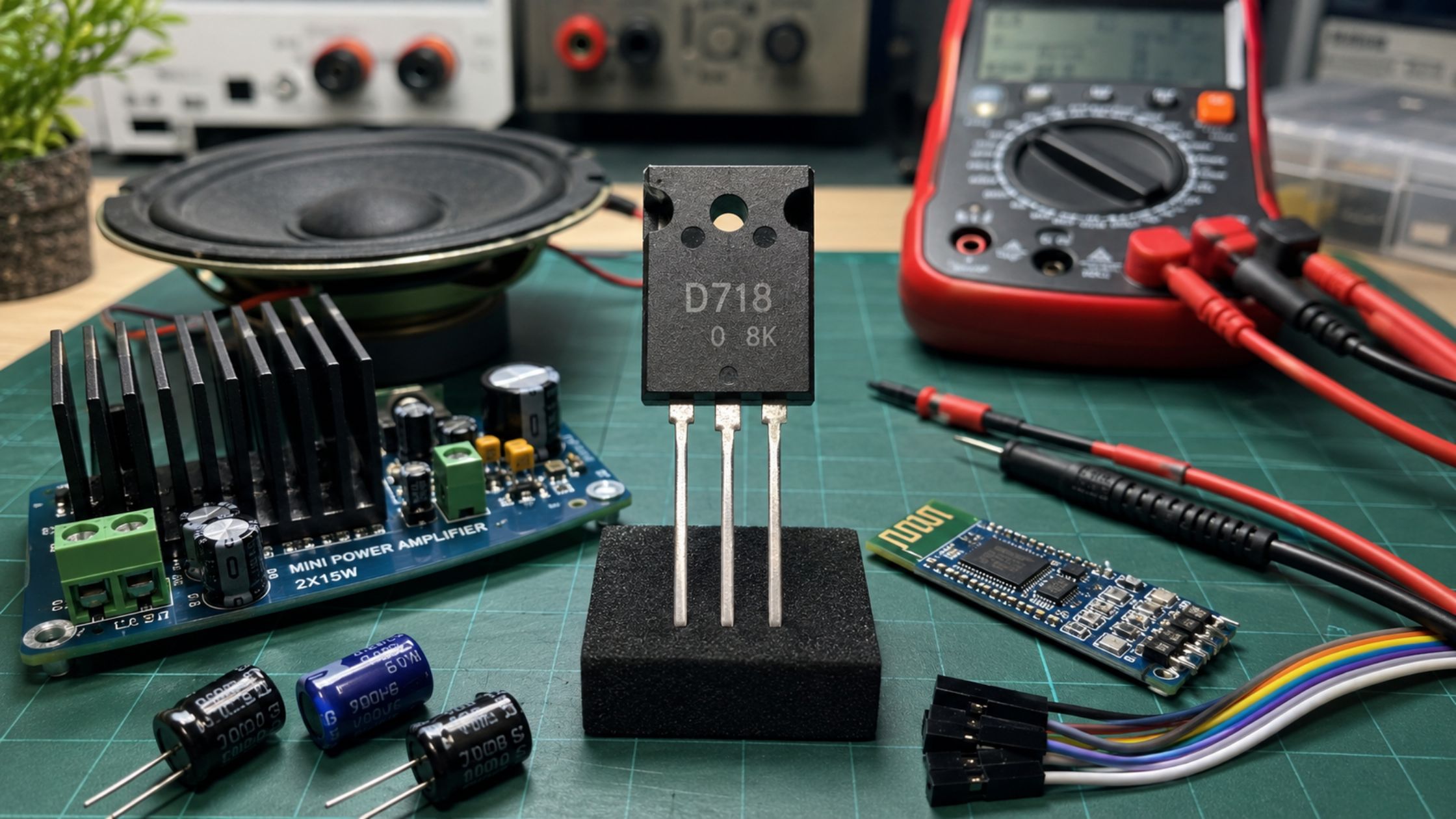

Thứ tự chân và cấu trúc cơ bản của Transistor công suất D718 trên bàn kỹ thuật

Mô Phỏng Nguyên Lý Hoạt Động D718 Bằng Proteus

Để dễ hình dung, ta có thể mô phỏng transistor D718 trong phần mềm Proteus với một mạch đơn giản.

Trong mô phỏng này:

- Tín hiệu xung tần số khoảng 1kHz được đưa vào chân Base.

- Nguồn 24V được cấp vào mạch tải.

- Tải là một bóng đèn công suất nhỏ.

- D718 đóng vai trò điều khiển dòng điện đi qua bóng đèn.

Khi tín hiệu điều khiển xuất hiện ở chân Base, transistor D718 mở, dòng điện đi qua tải và bóng đèn sáng. Khi không có tín hiệu ở chân Base, transistor khóa, dòng điện không chạy qua tải và bóng đèn tắt.

Qua mô phỏng này, ta có thể thấy rất rõ: D718 có thể hoạt động như một công tắc điện tử, dùng tín hiệu dòng nhỏ để điều khiển dòng lớn. Đây cũng là nguyên lý được ứng dụng trong nhiều mạch công suất, mạch âm thanh và mạch điều khiển tải.

Vai Trò Của Điện Trở Base Trong Mạch D718

Một chi tiết rất quan trọng khi sử dụng transistor D718 là điện trở nối vào chân Base. Nhiều người mới học điện tử thường bỏ qua linh kiện nhỏ này, nhưng thực tế nó có vai trò bảo vệ transistor rất lớn.

Điện trở Base giúp giới hạn dòng điện đi vào chân B. Nếu không có điện trở này, dòng vào Base có thể quá lớn, làm transistor nóng nhanh, hoạt động sai hoặc cháy hỏng.

Trong mô phỏng, khi thay đổi giá trị điện trở Base, độ sáng của bóng đèn cũng thay đổi theo. Điều này cho thấy dòng điều khiển tại Base ảnh hưởng trực tiếp đến mức độ mở của transistor D718.

Nếu dòng Base quá nhỏ, transistor không mở hoàn toàn, tải hoạt động yếu và transistor dễ nóng. Nếu dòng Base quá lớn mà không được giới hạn, transistor có thể bị quá dòng và hư hỏng. Vì vậy, khi thiết kế mạch dùng D718, điện trở Base là linh kiện không nên bỏ qua.

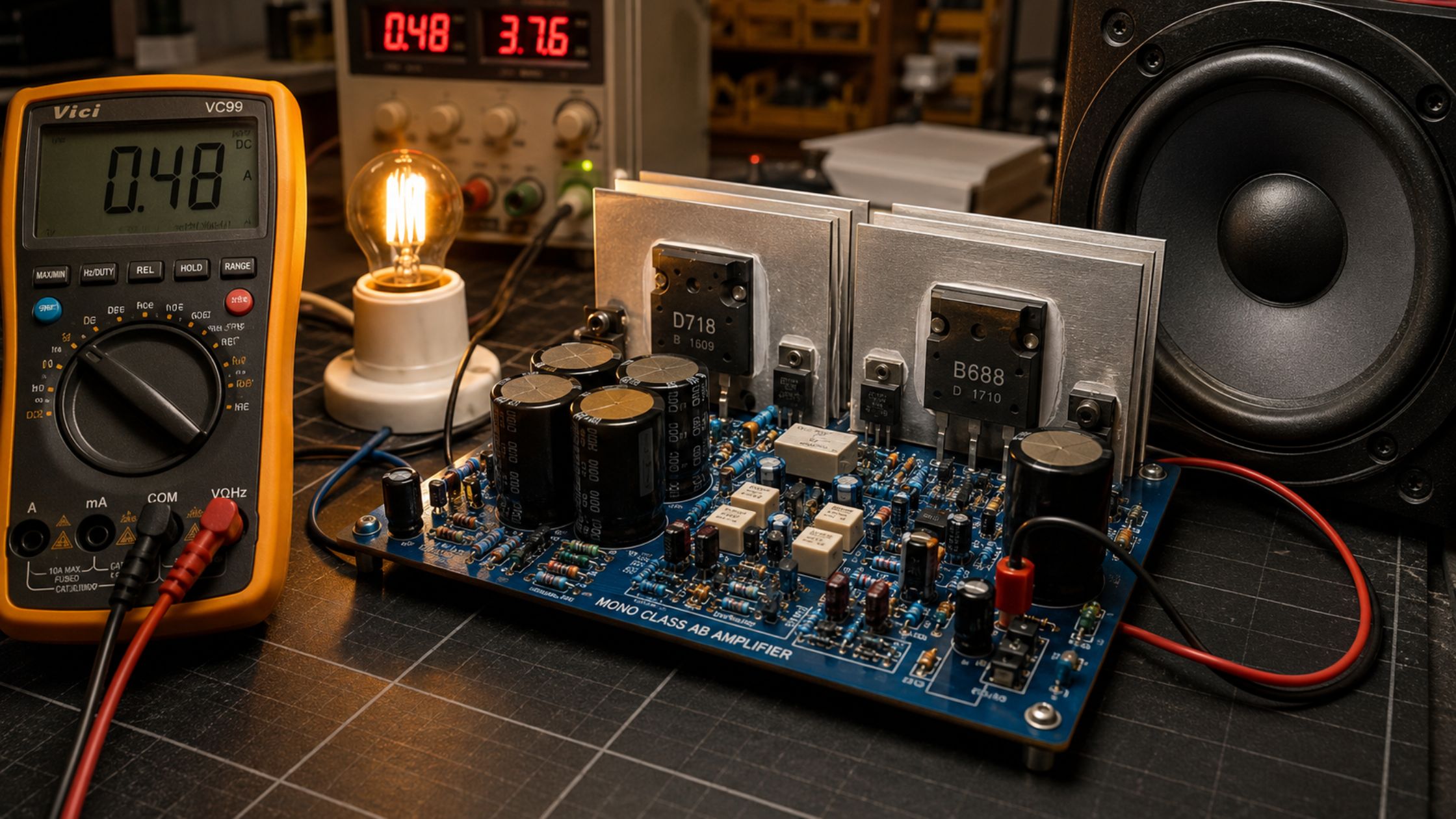

Thử nghiệm vai trò điện trở định thiên chân B bảo vệ sò công suất không bị quá dòng

Lỗi Thường Gặp Khi Không Hiểu Nguyên Lý D718

Khi không hiểu rõ nguyên lý làm việc D718, người dùng rất dễ mắc các lỗi cơ bản nhưng gây hậu quả lớn cho mạch.

Lỗi đầu tiên là không dùng điện trở hạn dòng cho chân Base. Đây là nguyên nhân phổ biến khiến transistor bị nóng, hoạt động không ổn định hoặc cháy hỏng.

Lỗi thứ hai là nối nhầm chân Collector và Emitter. Khi mắc sai chân, transistor không khuếch đại đúng cách, mạch không hoạt động hoặc có thể gây chập, cháy linh kiện liên quan.

Lỗi thứ ba là dùng tín hiệu điều khiển quá yếu. Khi tín hiệu ở chân Base không đủ mạnh, D718 không mở hoàn toàn. Lúc này transistor rơi vào trạng thái dẫn không bão hòa, gây sụt áp, nóng linh kiện và làm tải hoạt động yếu.

Những lỗi này hoàn toàn có thể tránh được nếu người dùng hiểu đúng nguyên lý hoạt động của D718, thay vì chỉ lắp theo thói quen hoặc đoán mò theo sơ đồ có sẵn.

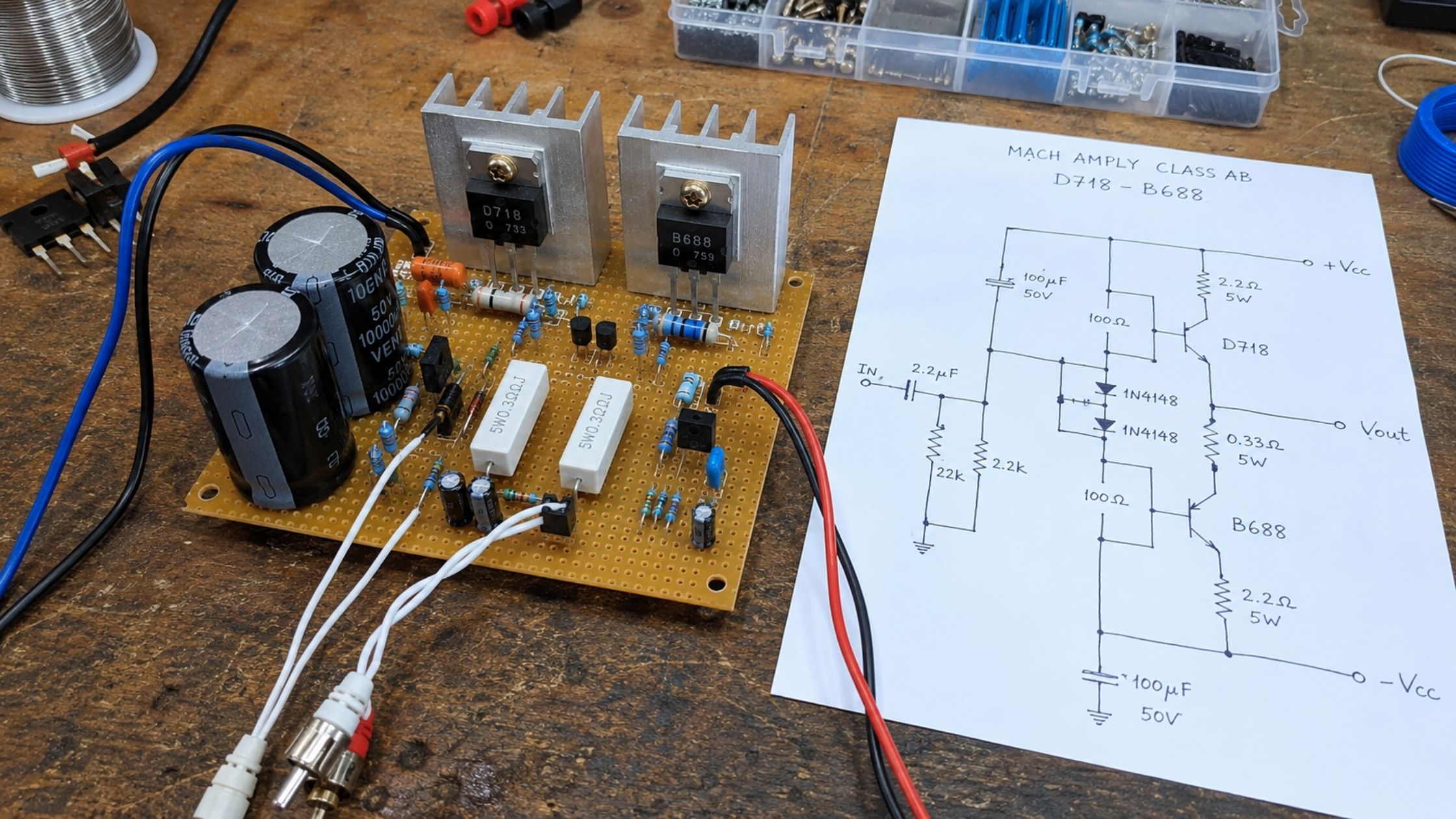

Chi tiết linh kiện trên bo mạch khuếch đại âm thanh dùng cặp Transistor liên hợp thuận nghịch

Ứng Dụng Thực Tế Của Transistor D718

Sau khi hiểu nguyên lý làm việc D718, bạn sẽ thấy linh kiện này được ứng dụng rất rộng trong thực tế. D718 thường dùng trong mạch khuếch đại âm thanh Class AB, đặc biệt trong các tầng công suất của amply hoặc loa kéo.

Ngoài ra, D718 cũng có thể được dùng trong một số mạch điều khiển tải DC, mạch công suất nhỏ, mạch nguồn biến áp xung công suất vừa và các ứng dụng cần transistor NPN chịu dòng tương đối lớn.

Trong một số trường hợp, D718 có thể được cân nhắc thay thế cho các transistor công suất khác như C5200, tuy nhiên việc thay thế cần dựa trên thông số kỹ thuật, sơ đồ chân, công suất tải và điều kiện làm việc thực tế của mạch.

Gợi Ý Mua Transistor D718 Uy Tín

Khi chọn mua transistor D718, bạn nên ưu tiên sản phẩm có nguồn gốc rõ ràng, đúng thông số, đúng kiểu chân và phù hợp với nhu cầu sử dụng. Đặc biệt với các mạch công suất âm thanh hoặc mạch tải lớn, linh kiện kém chất lượng có thể làm mạch hoạt động yếu, méo tiếng, nóng bất thường hoặc nhanh hư hỏng.

Nếu bạn cần transistor D718, linh kiện điện tử và các sản phẩm phục vụ sửa chữa, DIY, có thể tham khảo tại Linh Kiện Quỳnh Diễn. Đây là nơi cung cấp linh kiện điện tử cho thợ sửa chữa, sinh viên kỹ thuật và người đam mê sáng tạo DIY.

Địa chỉ mua Transistor công suất D718 uy tín, đúng thông số kỹ thuật cho thợ điện tử

Kết Luận

“Muốn làm chủ linh kiện, đừng dừng lại ở sơ đồ – hãy hiểu nó như chính hơi thở của mạch.”

Qua bài viết này, bạn đã hiểu rõ hơn về nguyên lý làm việc D718 thông qua mô phỏng thực tế. D718 không chỉ đơn giản là một transistor công suất, mà còn là linh kiện đóng vai trò quan trọng trong việc khuếch đại và điều khiển dòng điện trong nhiều mạch điện tử.

Khi hiểu đúng cấu trúc, cách dòng điện đi qua transistor và vai trò của điện trở Base, bạn sẽ dễ dàng hơn trong việc lắp mạch, sửa mạch và phòng tránh các lỗi thường gặp.

Ở bài tiếp theo, chúng ta sẽ cùng tìm hiểu chi tiết về sơ đồ chân D718 và lý do vì sao chỉ cần lắp nhầm chân cũng có thể làm mạch hư hỏng ngay lập tức.
