Diode Thường, Diode Zener, Diode Xung Khác Gì? Chọn Sai Có Thể Cháy Mạch

Trong thế giới điện tử, có những linh kiện nhìn rất nhỏ nhưng vai trò lại cực kỳ quan trọng. Một con diode có thể chỉ bé bằng hạt đậu, nhưng nếu chọn sai loại hoặc lắp sai vị trí, mạch điện có thể hoạt động sai, nóng linh kiện, cháy nguồn, thậm chí làm hỏng cả bo mạch.

Nhiều người mới học điện tử hoặc DIY thường nghĩ rằng diode nào cũng giống nhau, chỉ cần cùng hình dáng là có thể thay thế cho nhau. Nhưng thực tế không đơn giản như vậy. Diode thường, diode Zener và diode xung tuy đều là diode, nhưng chức năng, tốc độ đáp ứng và cách sử dụng lại rất khác nhau.

Nếu bạn từng gắn diode thường vào mạch ổn áp, dùng Zener thay diode chỉnh lưu, hoặc lấy 1N4007 thay cho diode xung trong nguồn cao tần, thì bài viết này sẽ giúp bạn hiểu rõ sự khác biệt để tránh lỗi cháy mạch, cháy ví và sửa đi sửa lại nhiều lần.

Diode là gì? Vai trò của diode trong mạch điện

Diode là linh kiện bán dẫn có nhiệm vụ chính là cho dòng điện đi qua theo một chiều nhất định. Có thể hình dung diode giống như một “cổng một chiều” trong mạch điện: dòng điện được phép đi từ cực Anode sang Cathode, nhưng bị chặn lại khi đi ngược chiều.

Nhờ đặc tính này, diode được dùng rất nhiều trong các mạch điện tử như mạch chỉnh lưu, mạch bảo vệ chống ngược cực, mạch ổn áp, mạch nguồn xung và mạch công suất.

Tuy nhiên, không phải loại diode nào cũng dùng giống nhau. Tùy vào mục đích sử dụng, người ta thường chia thành các nhóm phổ biến như:

- Diode thường: dùng để chỉnh lưu, chống ngược dòng.

- Diode Zener: dùng để ổn áp, bảo vệ quá áp.

- Diode xung: dùng cho mạch tốc độ cao, nguồn xung, mạch công suất.

Hiểu đúng từng loại diode sẽ giúp bạn chọn linh kiện chính xác hơn và hạn chế tối đa rủi ro hư hỏng mạch.

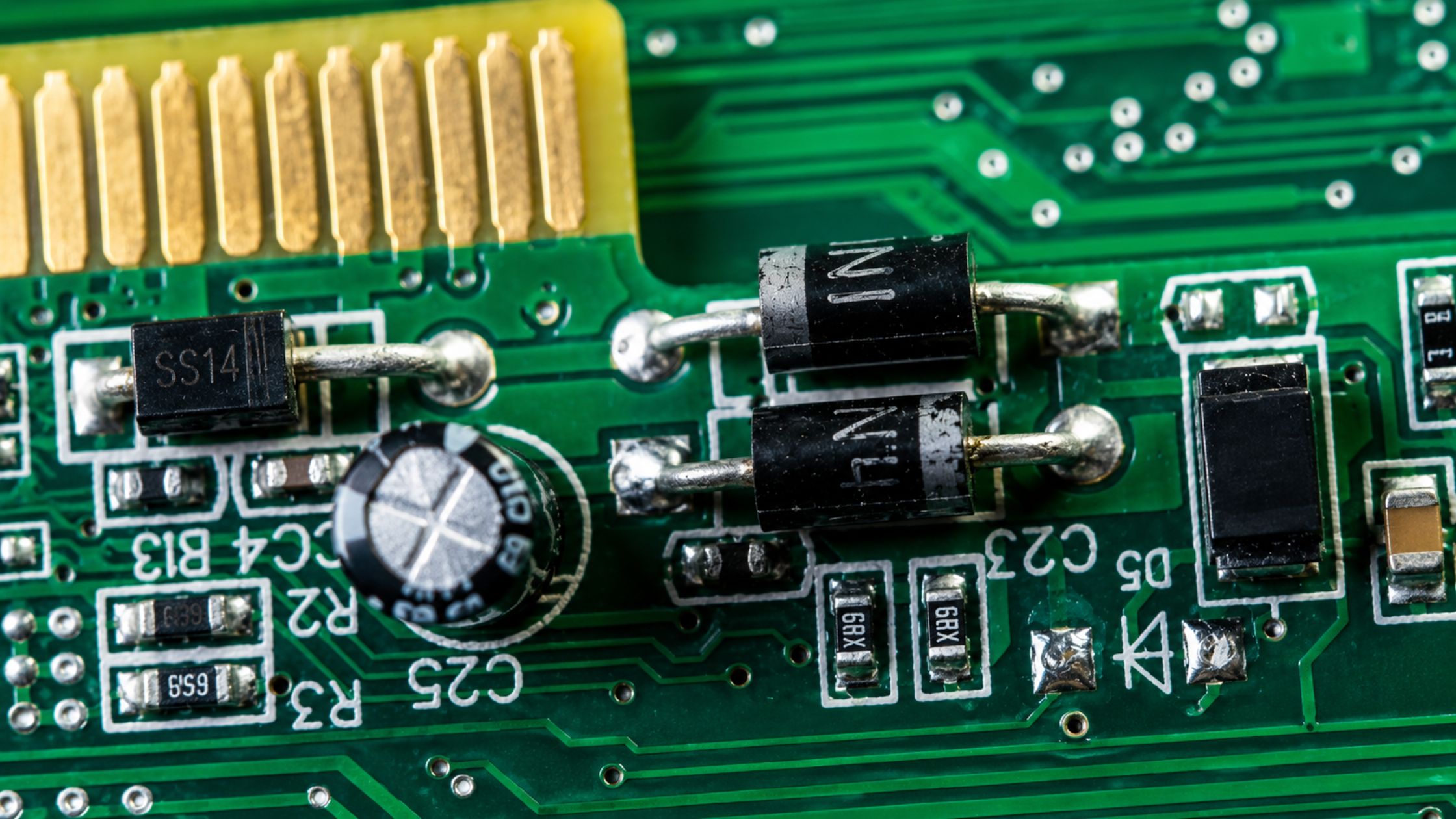

Diode thường là gì?

Diode thường là loại diode cơ bản nhất, có chức năng cho dòng điện đi qua theo một chiều và chặn dòng điện theo chiều ngược lại. Đây là loại diode rất quen thuộc trong các mạch chỉnh lưu từ điện xoay chiều AC sang điện một chiều DC.

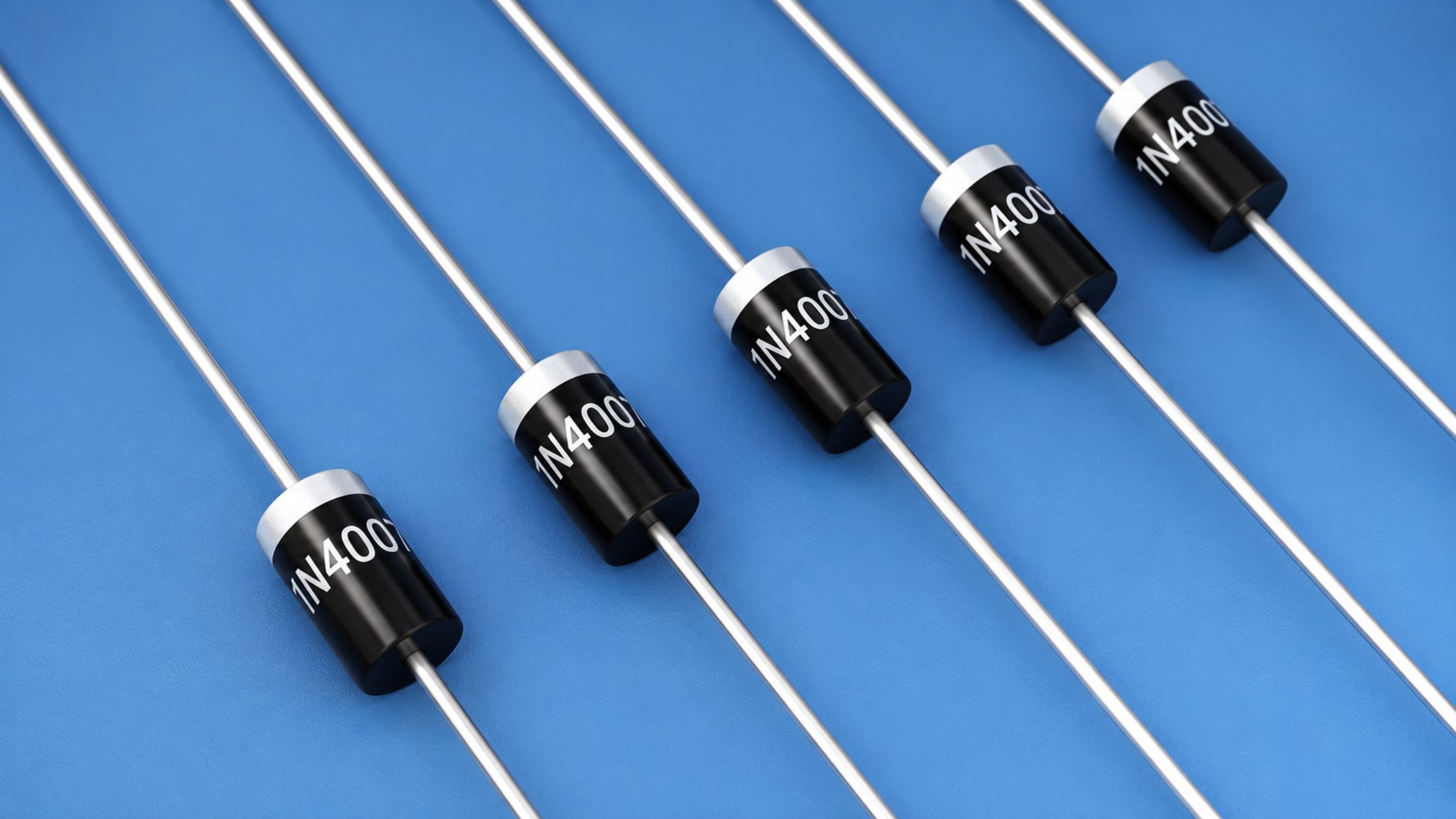

Ứng dụng phổ biến nhất của diode thường là trong mạch chỉnh lưu nguồn, mạch chống ngược cực, mạch bảo vệ đầu vào và các mạch điện tử dân dụng. Một số mã diode thường dễ gặp là 1N4007, 1N4001, 1N5408 và 1N4148.

Ví dụ thực tế, khi tháo một adapter sạc hoặc bộ nguồn đơn giản, bạn có thể thấy 4 con diode 1N4007 được mắc thành cầu chỉnh lưu. Nhiệm vụ của chúng là biến dòng AC thành DC để cấp cho các phần mạch phía sau.

Diode thường rất hữu ích, nhưng điểm hạn chế là tốc độ phục hồi không cao. Vì vậy, loại này không phù hợp để thay thế cho diode xung trong các mạch nguồn cao tần.

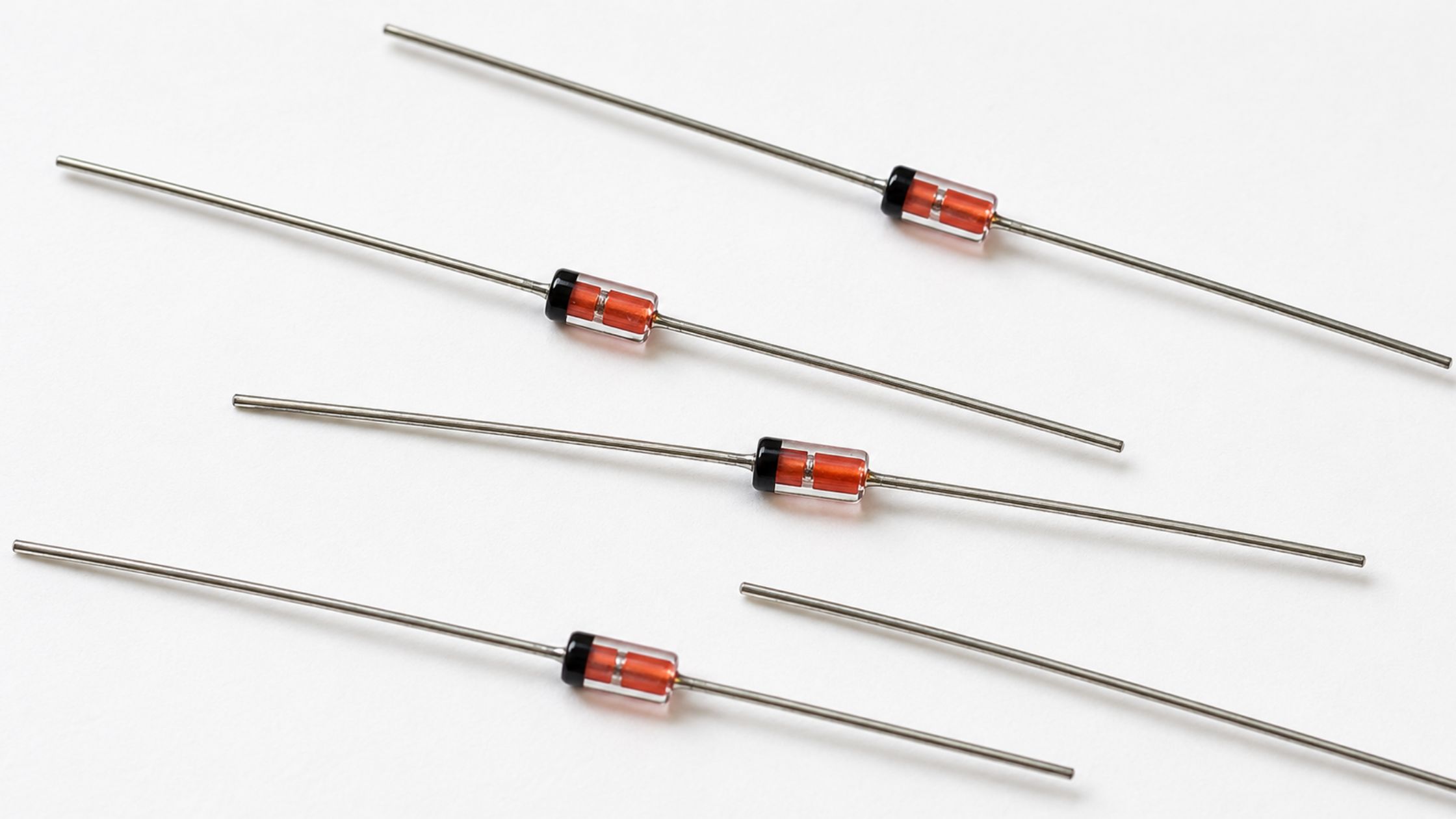

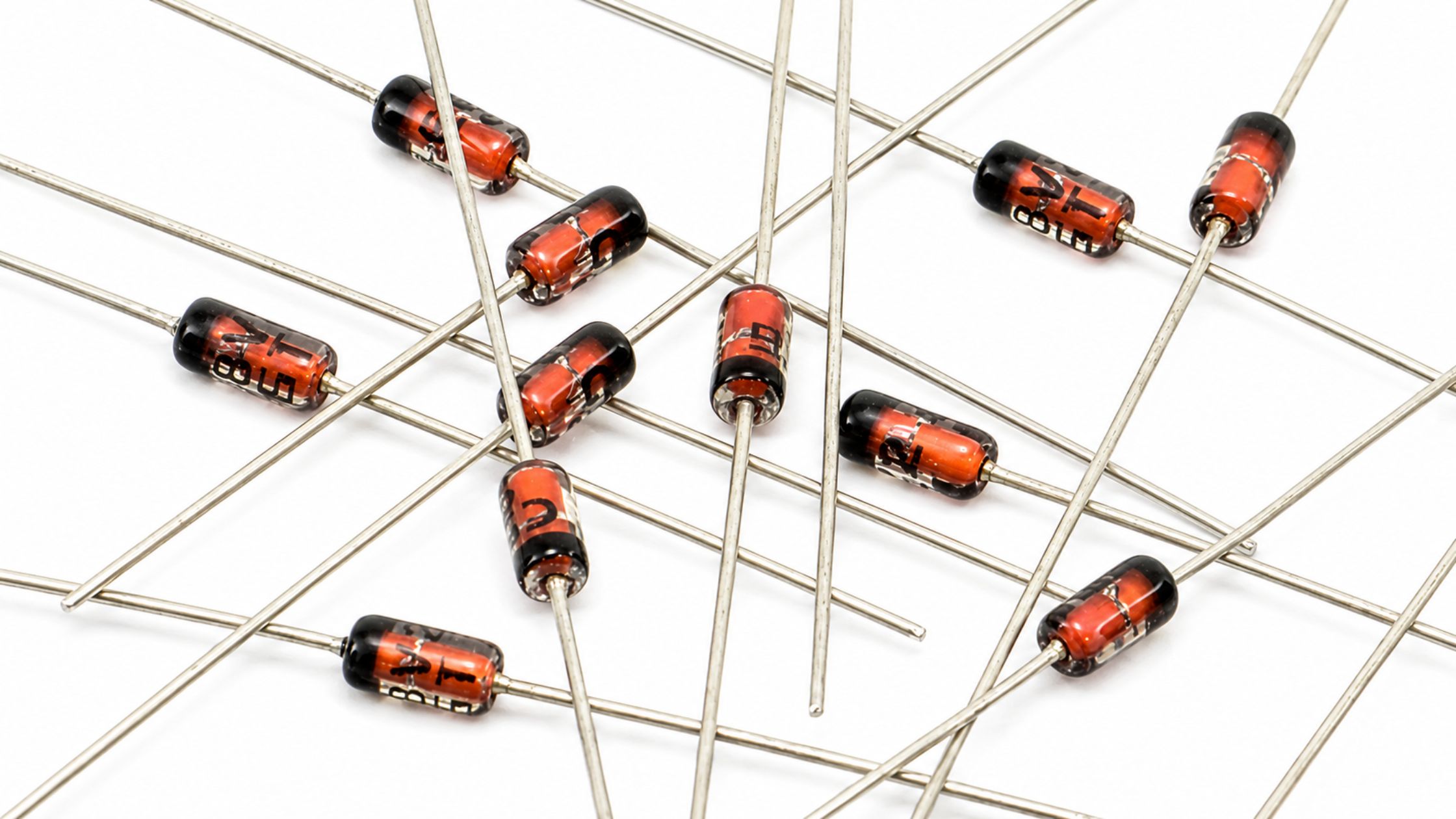

Diode Zener là gì?

Diode Zener là loại diode đặc biệt, thường được dùng trong chế độ phân cực ngược. Khi điện áp ngược đạt đến một mức nhất định gọi là điện áp Zener, diode sẽ bắt đầu dẫn dòng theo chiều ngược để giữ điện áp ổn định.

Nói dễ hiểu, diode Zener giống như một “van xả áp” trong mạch điện. Khi điện áp vượt quá mức cho phép, Zener sẽ dẫn để ghim điện áp lại, giúp bảo vệ các linh kiện phía sau.

Ứng dụng phổ biến của diode Zener là trong mạch ổn áp đơn giản, mạch bảo vệ vi điều khiển, mạch chống quá áp và mạch tham chiếu điện áp. Ví dụ, một diode Zener 5.1V thường được dùng để giữ điện áp quanh mức 5.1V trong các mạch điện tử nhỏ.

Tuy nhiên, cần lưu ý rằng diode Zener không dùng để thay thế diode thường trong mạch chỉnh lưu. Nếu dùng sai vị trí, mạch có thể hoạt động bất thường, điện áp sai lệch, làm hư IC hoặc các linh kiện nhạy cảm.

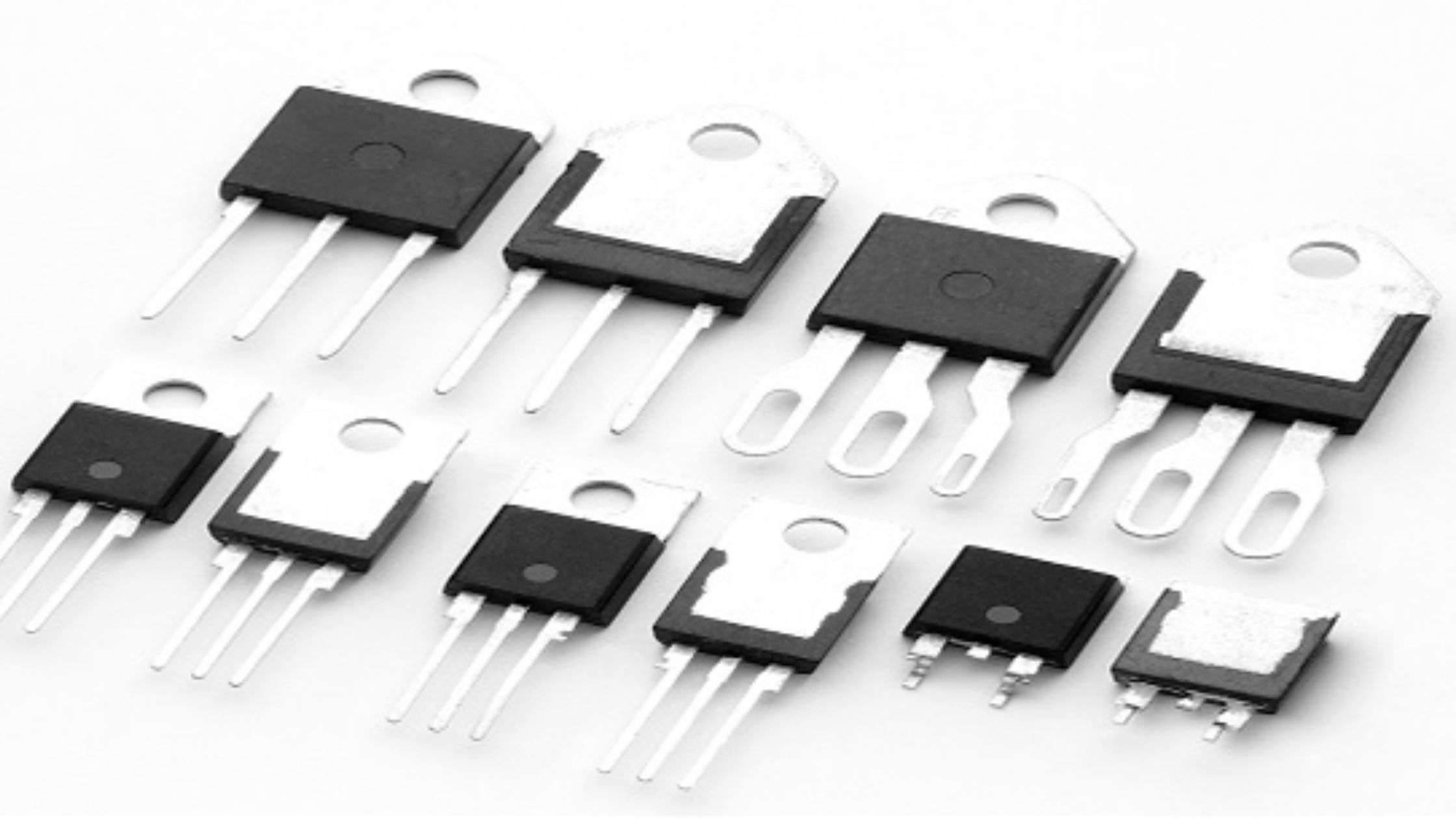

Diode xung là gì?

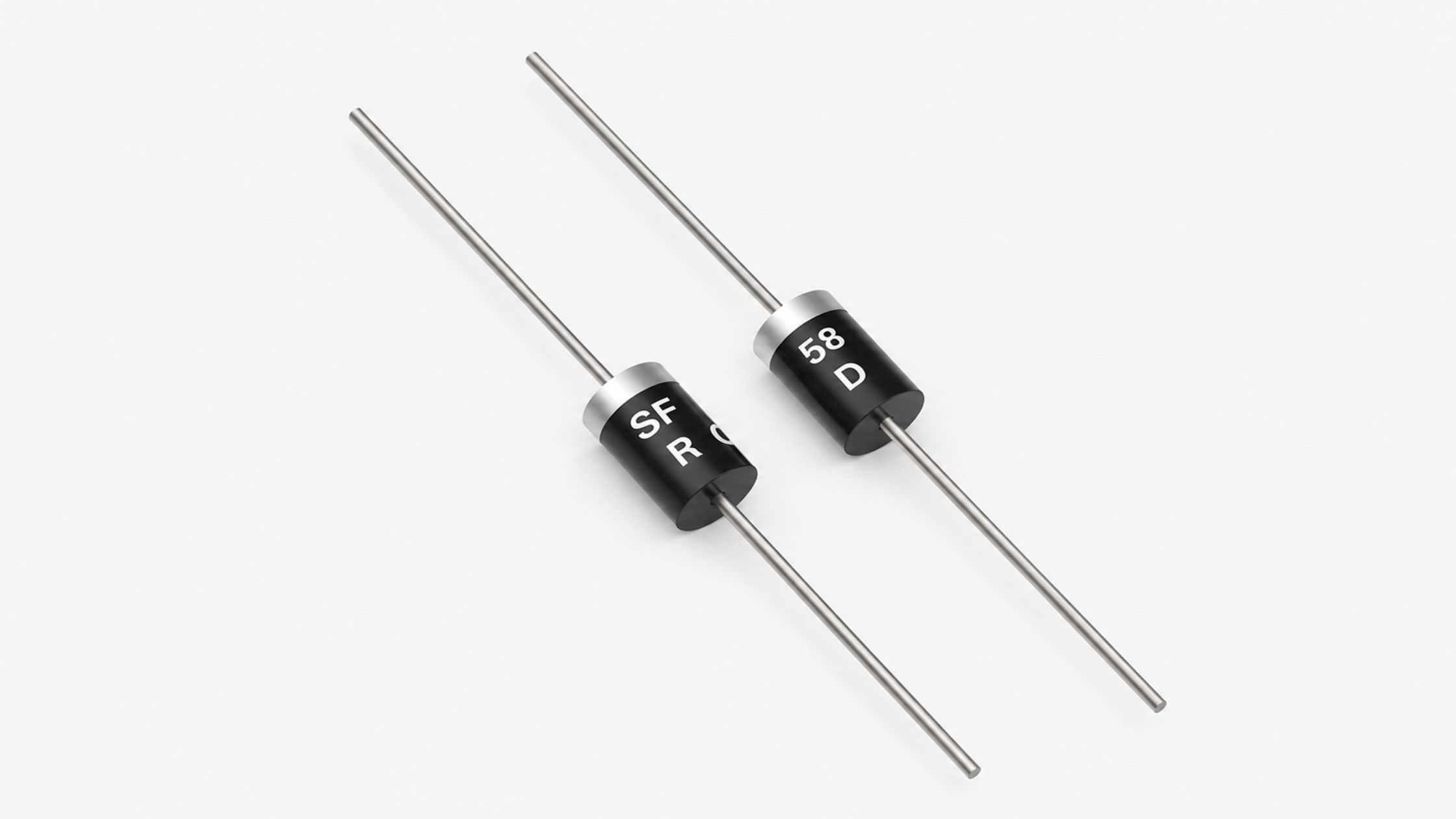

Diode xung, còn gọi là diode tốc độ cao hoặc diode phục hồi nhanh, là loại diode được thiết kế để đóng ngắt nhanh trong các mạch có tần số cao. Điểm mạnh của diode xung là thời gian phục hồi rất ngắn, giúp xử lý dòng điện nhanh và giảm tổn hao trong mạch.

Loại diode này thường xuất hiện trong nguồn xung, mạch công suất, mạch cao tần, mạch inverter, mạch sạc nhanh và các bộ nguồn switching. Một số mã diode xung phổ biến là FR107, HER108, UF4007, FR207.

Nếu diode thường giống như xe máy chạy ổn định trong đường phố, thì diode xung giống như xe đua chuyên xử lý tốc độ cao. Dùng diode thường thay cho diode xung trong nguồn xung là lỗi rất nguy hiểm, vì diode thường phản ứng chậm, dễ gây nóng, sụt áp, nhiễu mạch và làm hỏng nguồn.

Vì vậy, khi sửa nguồn xung hoặc mạch công suất, không nên chỉ nhìn hình dáng bên ngoài để thay thế diode. Cần kiểm tra đúng mã linh kiện, thông số dòng, áp và tốc độ phục hồi.

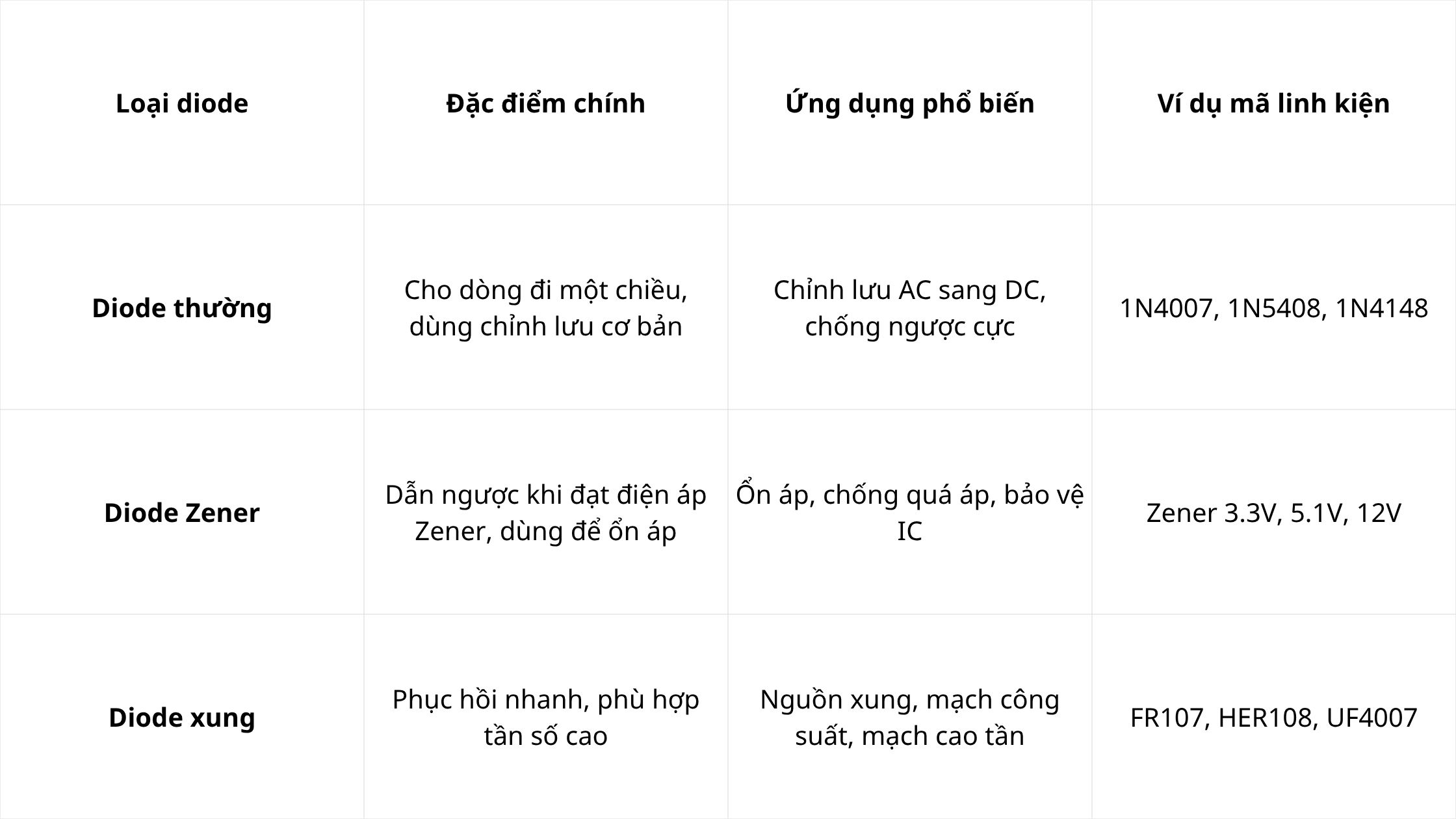

Bảng so sánh diode thường, diode Zener và diode xung

Nhìn bảng trên có thể thấy, ba loại diode này không nên thay thế tùy tiện cho nhau. Mỗi loại có nhiệm vụ riêng, nếu dùng sai sẽ khiến mạch hoạt động không ổn định hoặc hư hỏng nặng hơn.

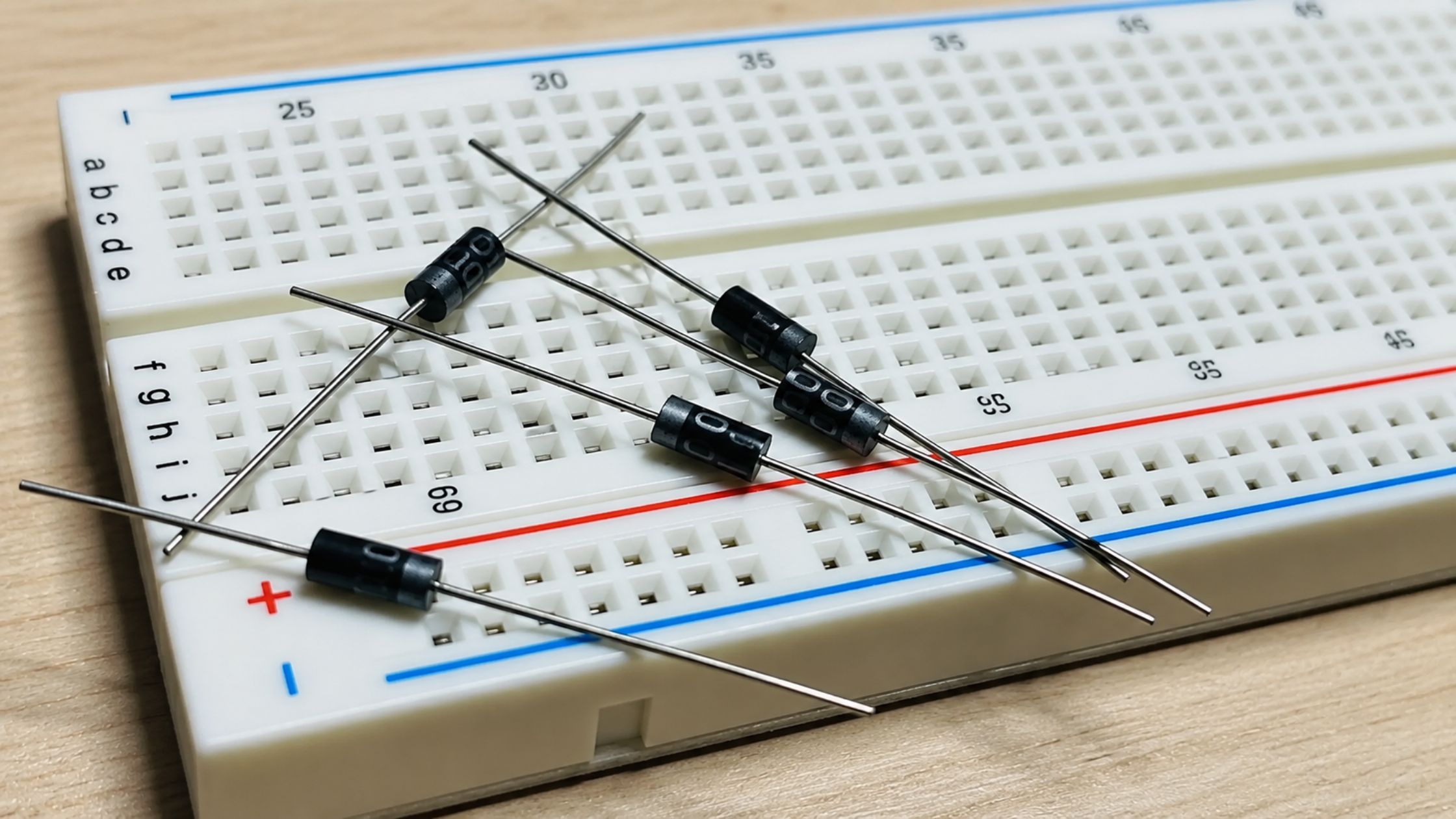

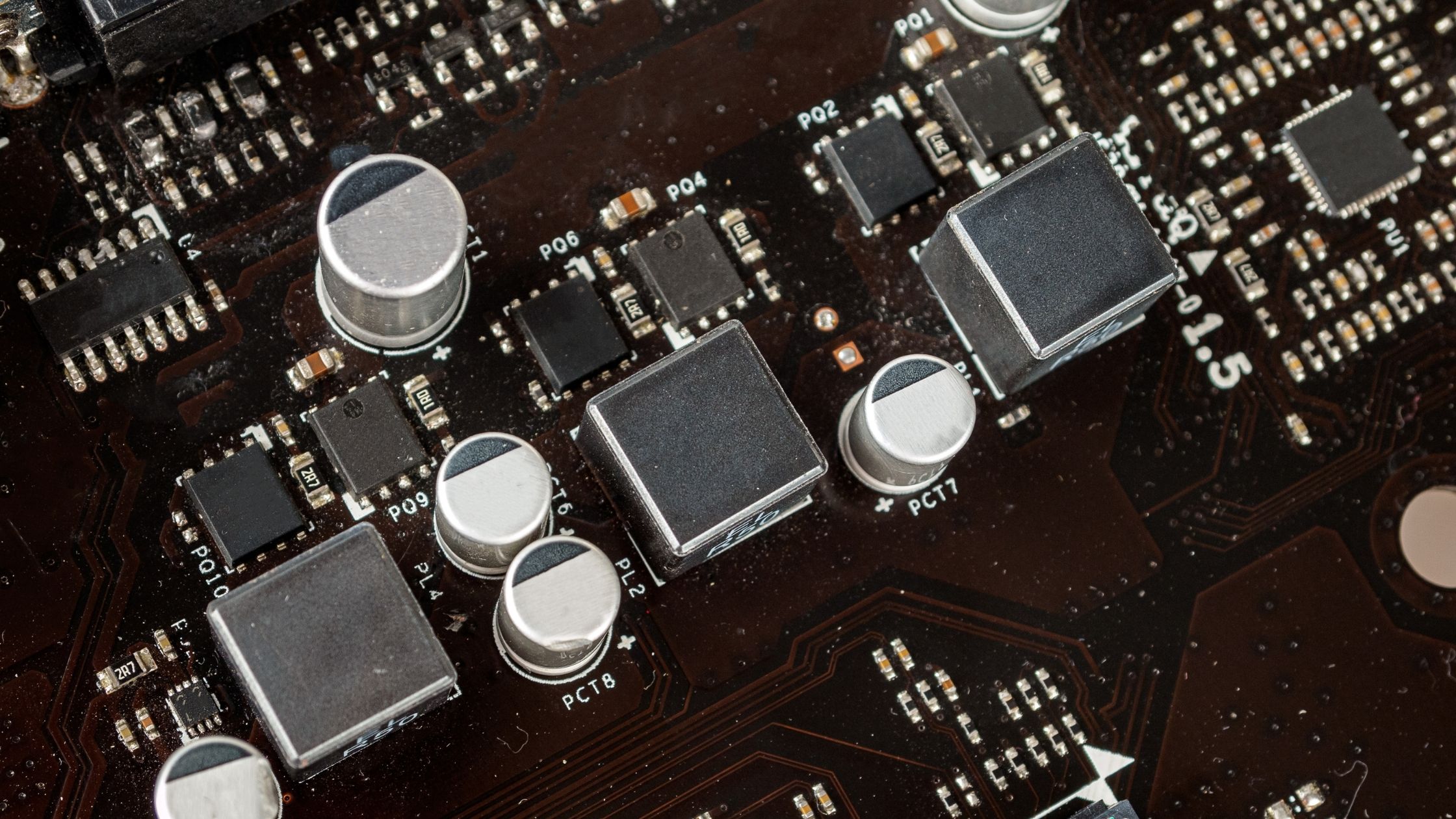

Cách chọn diode đúng cho mạch điện

Để chọn đúng diode, trước tiên cần xác định rõ diode đó đang làm nhiệm vụ gì trong mạch. Nếu dùng để chỉnh lưu nguồn thông thường, có thể chọn diode thường như 1N4007 hoặc 1N5408 tùy dòng tải. Nếu dùng để ổn áp hoặc chống quá áp, cần chọn đúng diode Zener theo mức điện áp mong muốn. Nếu dùng trong nguồn xung hoặc mạch tần số cao, cần ưu tiên diode xung, diode phục hồi nhanh hoặc diode Schottky phù hợp.

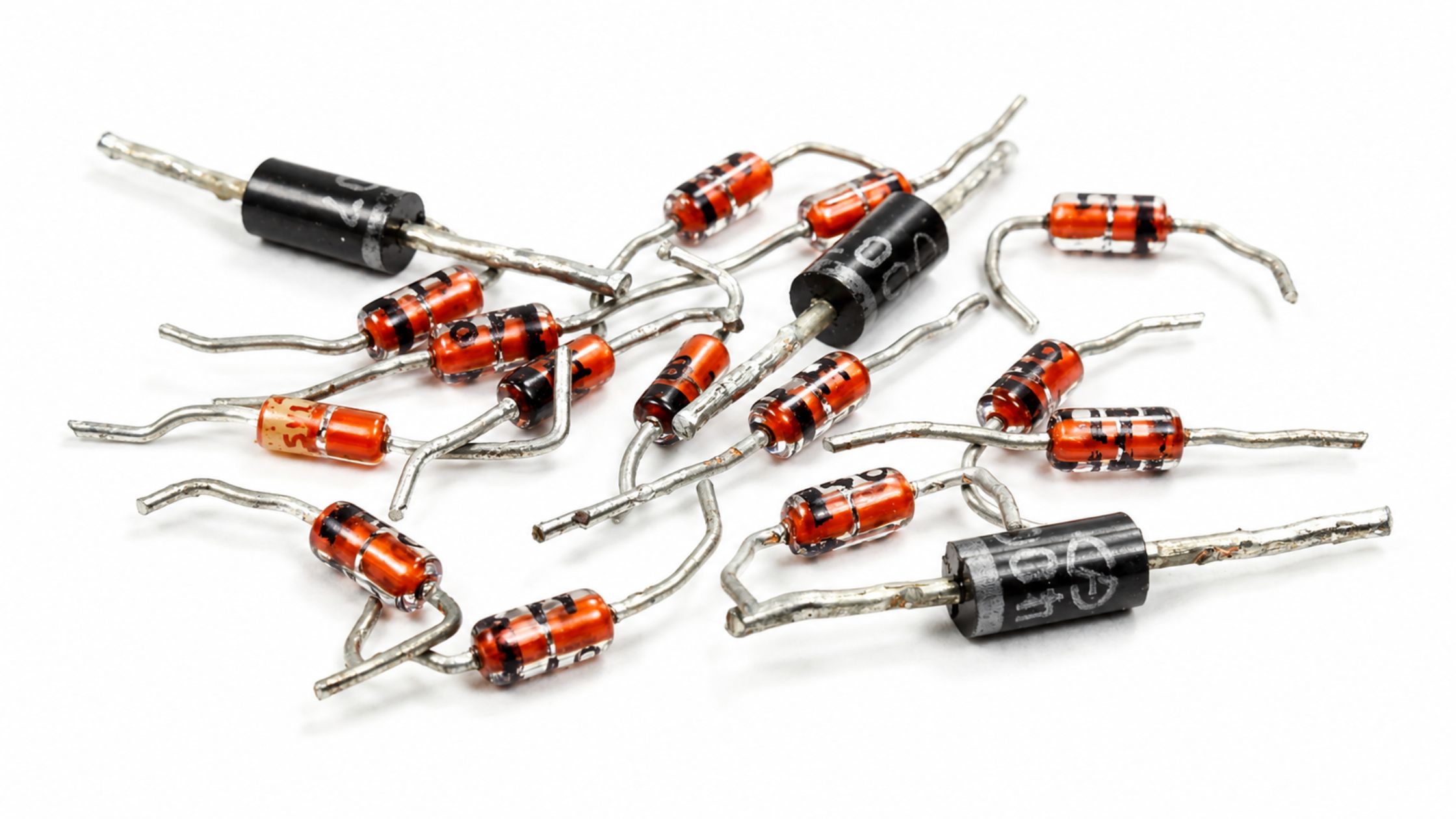

Khi chọn diode, cần chú ý một số thông số quan trọng như:

- Dòng điện chịu tải tối đa: diode phải chịu được dòng làm việc của mạch.

- Điện áp ngược tối đa: diode phải chịu được điện áp ngược khi mạch hoạt động.

- Tốc độ phục hồi: đặc biệt quan trọng trong nguồn xung và mạch cao tần.

- Công suất chịu đựng: nhất là với diode Zener dùng trong mạch ổn áp.

- Kiểu chân và kích thước: cần phù hợp với bo mạch thực tế.

Một nguyên tắc đơn giản nhưng rất đáng nhớ là: đừng chọn diode chỉ vì nhìn giống nhau. Hình dáng có thể giống, nhưng thông số bên trong có thể khác hoàn toàn.

Gắn nhầm diode có thể gây hậu quả gì?

Chọn sai diode không chỉ làm mạch chạy sai mà còn có thể gây hư hỏng linh kiện khác. Ví dụ, dùng diode Zener thay diode thường trong mạch chỉnh lưu có thể khiến điện áp bị ghim sai mức, làm mạch hoạt động bất thường. Dùng diode thường thay diode xung trong nguồn cao tần có thể khiến diode nóng lên, giảm hiệu suất, gây nhiễu hoặc cháy nguồn.

Một lỗi phổ biến khác là chọn diode có dòng chịu tải quá thấp. Khi dòng qua diode vượt quá khả năng chịu đựng, diode sẽ nóng, sụt áp mạnh, nứt vỏ hoặc cháy đen. Trong nhiều trường hợp, một con diode hỏng còn kéo theo IC nguồn, tụ điện, điện trở hoặc cầu chì bị hư theo.

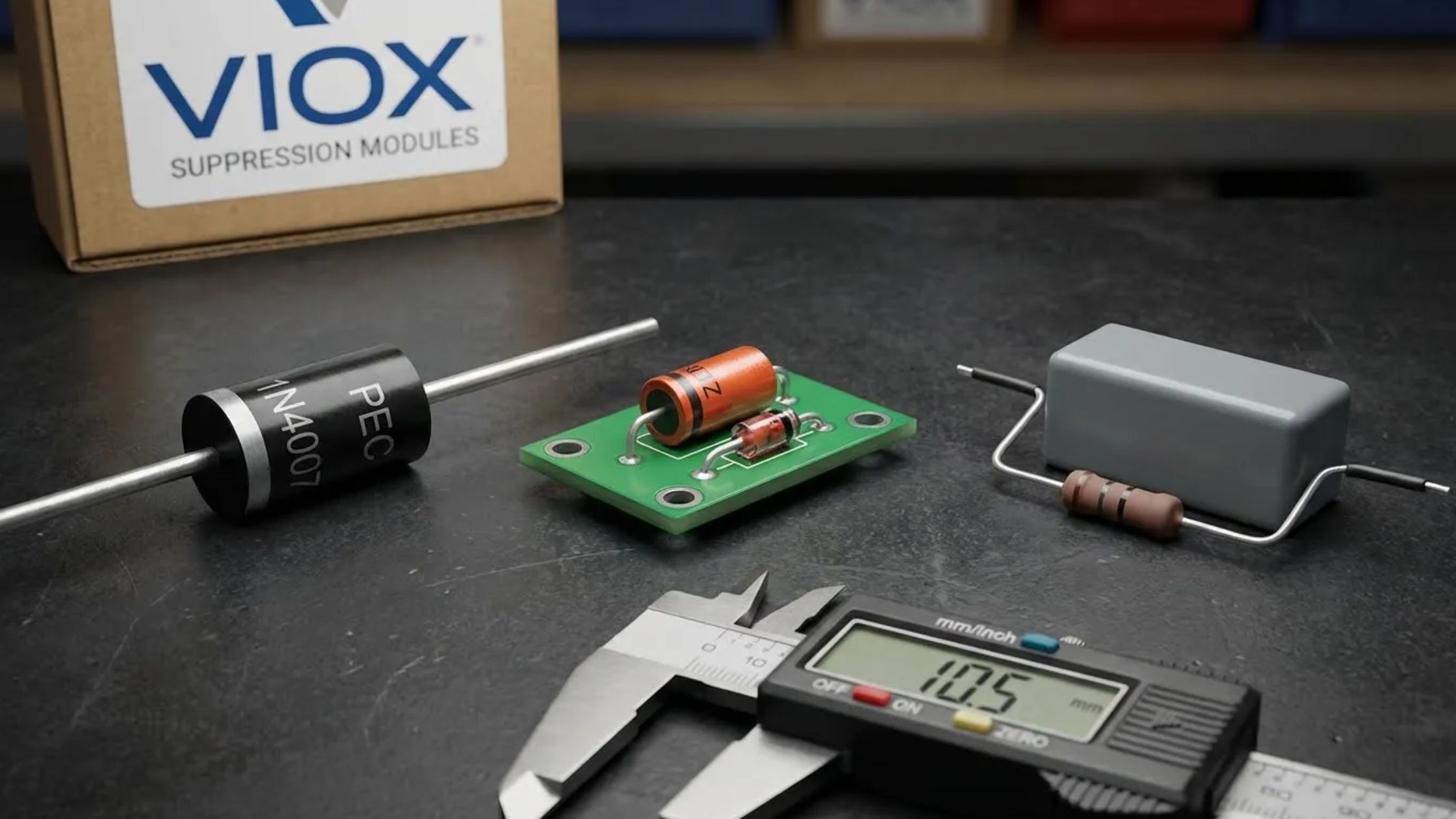

Vì vậy, trước khi thay diode, nên kiểm tra kỹ mã linh kiện cũ, đọc datasheet nếu cần và xác định đúng vai trò của diode trong mạch.

Kết luận: Diode nhỏ nhưng không thể chọn đại

Diode tuy là linh kiện nhỏ, giá thành không cao, nhưng lại giữ vai trò rất quan trọng trong mạch điện. Diode thường, diode Zener và diode xung đều có công dụng riêng, không nên thay thế tùy tiện cho nhau.

Nếu mạch cần chỉnh lưu cơ bản, hãy dùng diode thường. Nếu mạch cần ổn áp hoặc bảo vệ quá áp, hãy dùng diode Zener. Nếu mạch là nguồn xung, mạch công suất hoặc mạch tần số cao, hãy chọn diode xung có tốc độ phục hồi phù hợp.

Chọn đúng diode không chỉ giúp mạch hoạt động ổn định hơn mà còn tránh được nhiều lỗi cháy nổ, hư nguồn và mất thời gian sửa chữa. Với người mới học điện tử, chỉ cần nắm chắc sự khác nhau giữa ba loại diode này là đã tránh được rất nhiều lỗi cơ bản khi DIY hoặc sửa mạch.

Ở bài tiếp theo, chúng ta sẽ tiếp tục tìm hiểu chủ đề: So sánh diode cầu và diode đơn – dùng sai là mất điện cả mạch.
