📻 Diode tách sóng – Bí mật trong các mạch thu sóng radio, cảm biến RF

Mở bài: Linh kiện nhỏ, vai trò lớn

Trong thế giới điện tử, có những linh kiện nhỏ bé nhưng đóng vai trò cực kỳ quan trọng trong việc xử lý tín hiệu. Diode tách sóng là một trong số đó. Dù chỉ có hai chân và kích thước nhỏ gọn, diode tách sóng lại là "người hùng thầm lặng" trong các mạch thu sóng radio, cảm biến RF và nhiều ứng dụng khác.

1. Diode tách sóng là gì?

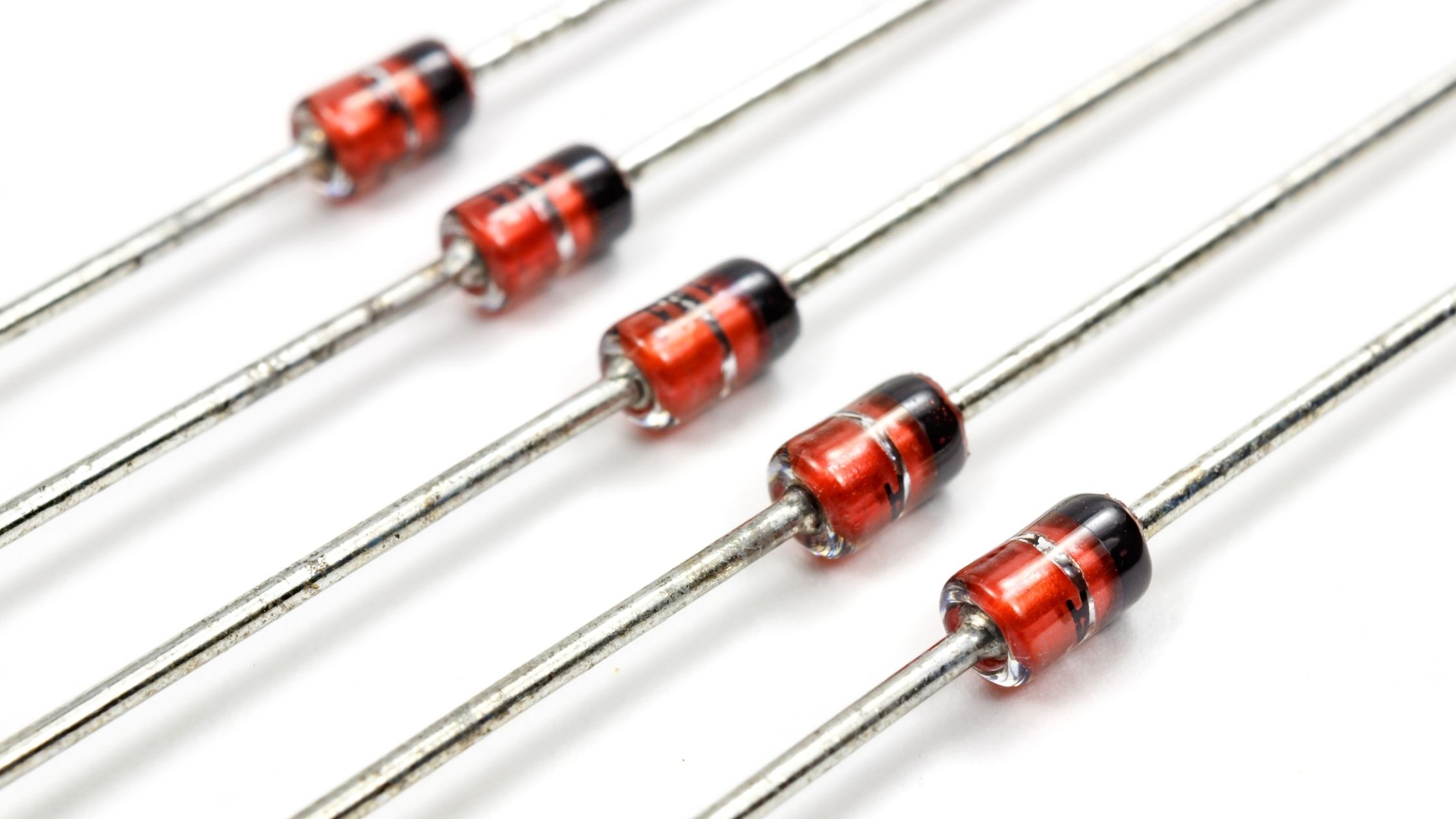

Diode tách sóng (hay còn gọi là diode detector) là một loại diode được sử dụng để trích xuất tín hiệu thông tin từ sóng mang cao tần. Trong các mạch thu sóng, diode tách sóng thực hiện chức năng demodulation – tức là tách tín hiệu âm thanh hoặc dữ liệu khỏi sóng mang tần số cao.

Nguyên lý hoạt động

Diode tách sóng hoạt động dựa trên nguyên lý chỉnh lưu:

Khi sóng mang cao tần đi qua diode, chỉ có phần nửa chu kỳ dương được dẫn qua.
Sau đó, tín hiệu được lọc qua tụ điện và điện trở để loại bỏ thành phần cao tần, giữ lại tín hiệu âm tần hoặc dữ liệu ban đầu.

2. Các loại diode tách sóng phổ biến

Có nhiều loại diode được sử dụng trong mạch tách sóng, tùy thuộc vào yêu cầu cụ thể của mạch:

2.1. Diode germanium (Ge)

Ưu điểm: Điện áp ngưỡng thấp (~0.3V), phù hợp với tín hiệu yếu.
Ứng dụng: Mạch radio cổ điển, mạch thu sóng AM.

2.2. Diode silicon (Si)

Ưu điểm: Bền, dễ tìm, giá rẻ.
Nhược điểm: Điện áp ngưỡng cao hơn (~0.7V), không phù hợp với tín hiệu rất yếu.

2.3. Diode Schottky

Ưu điểm: Điện áp ngưỡng thấp (~0.2-0.3V), tốc độ chuyển mạch nhanh.
Ứng dụng: Mạch RF, mạch thu sóng tốc độ cao.

3. Ứng dụng của diode tách sóng

3.1. Mạch thu sóng radio

Trong các mạch thu sóng AM hoặc FM, diode tách sóng được sử dụng để trích xuất tín hiệu âm thanh từ sóng mang. Đây là một phần không thể thiếu trong các radio cổ điển và hiện đại.

3.2. Cảm biến RF

Diode tách sóng cũng được sử dụng trong các cảm biến RF để phát hiện sự hiện diện của tín hiệu RF hoặc đo cường độ tín hiệu.

3.3. Mạch đo công suất RF

Trong các thiết bị đo công suất RF, diode tách sóng giúp chuyển đổi tín hiệu RF thành tín hiệu DC tương ứng với công suất của tín hiệu đầu vào.

4. Cách chọn diode tách sóng phù hợp

Khi chọn diode tách sóng cho mạch của bạn, hãy cân nhắc các yếu tố sau:

Tần số hoạt động: Đảm bảo diode có thể hoạt động tốt ở tần số mong muốn.
Điện áp ngưỡng: Chọn diode có điện áp ngưỡng thấp nếu làm việc với tín hiệu yếu.
Tốc độ chuyển mạch: Đối với mạch RF tốc độ cao, chọn diode có tốc độ chuyển mạch nhanh.

5. Mẹo sử dụng diode tách sóng hiệu quả

Sử dụng tụ điện và điện trở phù hợp: Để lọc tín hiệu hiệu quả, hãy chọn tụ điện và điện trở có giá trị phù hợp với tần số hoạt động.
Bảo vệ diode khỏi quá áp: Sử dụng các biện pháp bảo vệ để tránh hỏng diode do điện áp quá cao.
Kiểm tra diode trước khi sử dụng: Đảm bảo diode hoạt động tốt bằng cách kiểm tra với đồng hồ đo.

Kết luận

Diode tách sóng là một linh kiện nhỏ bé nhưng đóng vai trò quan trọng trong nhiều mạch điện tử, đặc biệt là trong các mạch thu sóng và cảm biến RF. Việc hiểu rõ nguyên lý hoạt động và cách sử dụng diode tách sóng sẽ giúp bạn thiết kế và sửa chữa mạch điện tử hiệu quả hơn.

6. Mạch ví dụ có sử dụng diode tách sóng

Để hiểu rõ hơn cách diode tách sóng làm việc, chúng ta cùng xem xét một mạch cụ thể:

🔧 Mạch thu sóng AM đơn giản

Thành phần chính:

Cuộn dây (coil)
Tụ điện biến đổi (variable capacitor)
Diode germanium (VD: OA91, 1N34)
Tụ lọc tín hiệu
Tai nghe hoặc loa trở kháng cao

Nguyên lý hoạt động:

Cuộn dây + tụ tạo thành mạch cộng hưởng LC để chọn sóng AM
Sóng radio đi qua diode tách sóng để loại bỏ phần âm cực
Tụ lọc giúp giữ lại phần âm tần → truyền ra loa

📝 Ghi chú:

Mạch không cần nguồn cấp điện (thu thụ động)
Tín hiệu yếu nhưng đủ nghe với tai nghe phù hợp

🧪 Mạch đo công suất RF với diode tách sóng

Ứng dụng thực tế:

Đo công suất đầu ra của máy phát sóng
Dùng trong phòng thí nghiệm, kiểm tra thiết bị RF

Cấu trúc cơ bản:

Sóng RF đi qua tách sóng bằng diode
Tụ và điện trở lọc ra điện áp DC tương ứng với mức công suất
Đồng hồ đo hiển thị kết quả

📌 Trong mạch này, diode schottky hoặc germanium thường được chọn vì độ nhạy cao

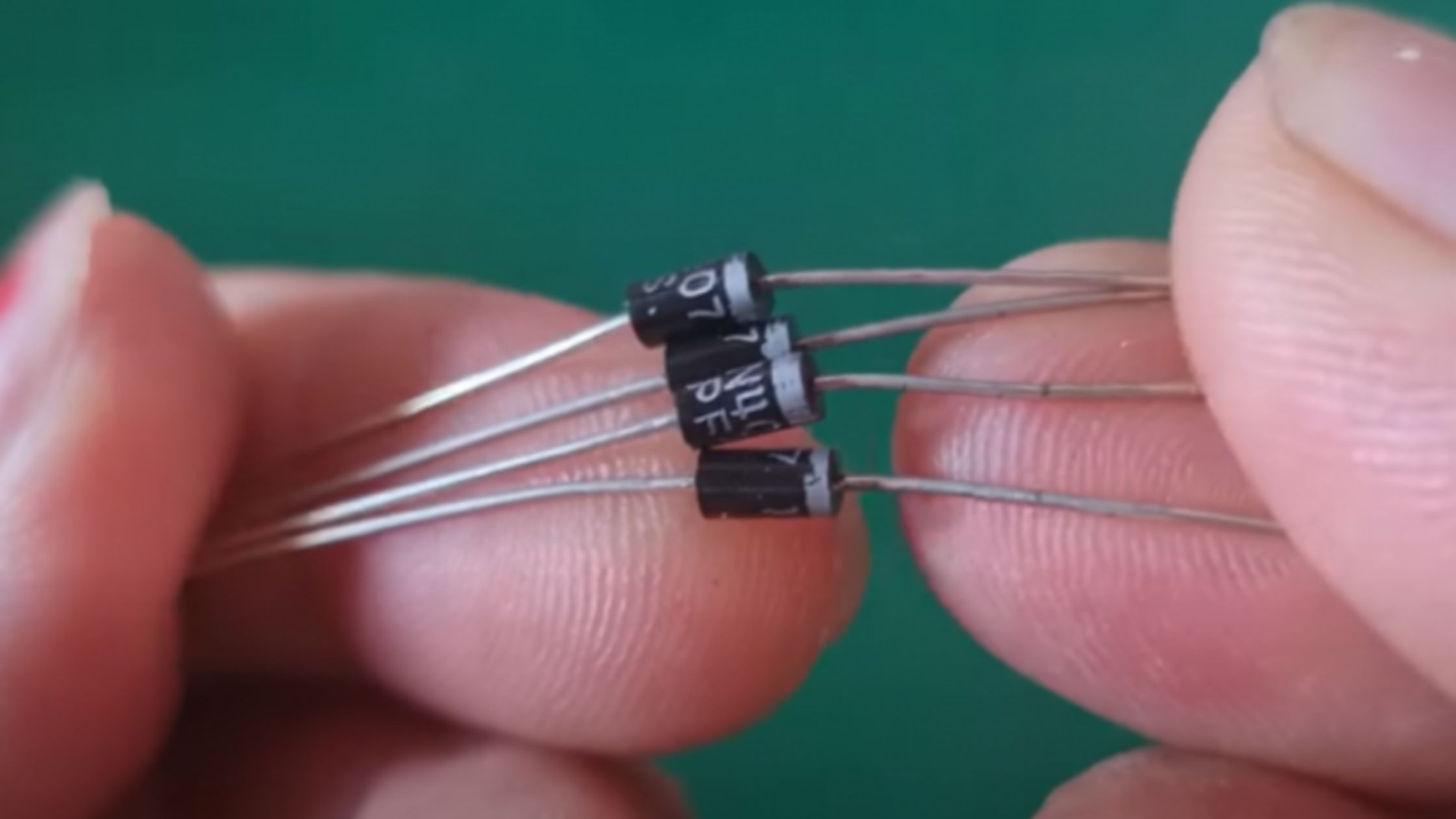

7. So sánh: Diode tách sóng vs Diode thường

Tiêu chí	Diode thường (1N4007)	Diode tách sóng (1N34, OA91)
Điện áp ngưỡng	~0.6V – 0.7V	~0.2V – 0.3V
Tốc độ chuyển mạch	Trung bình	Rất nhanh
Khả năng làm việc tần số cao	Thấp	Rất tốt (AM, RF, MHz)
Ứng dụng	Chỉnh lưu nguồn, bảo vệ	Thu sóng, cảm biến, phát hiện tín hiệu
Dẫn dòng lớn	Có	Không (chỉ dòng rất nhỏ)

📌 Kết luận: Không thể thay diode tách sóng bằng diode thường trong mạch radio!

8. Những lỗi thường gặp khi dùng sai diode tách sóng

❌ Dùng diode silicon (1N400x) trong mạch thu radio → không nghe thấy gì

Vì điện áp ngưỡng cao, tín hiệu yếu không đủ để vượt qua → mạch mất chức năng

❌ Dùng diode quá chậm trong mạch RF → sai lệch tín hiệu

Diode không bắt kịp biến thiên nhanh của sóng → mất chi tiết tín hiệu

❌ Không dùng tụ lọc sau diode → tín hiệu bị “nhấp nháy”, không rõ

📌 Luôn cần tụ lọc để loại bỏ thành phần tần số cao và giữ lại tín hiệu mong muốn

9. Gợi ý diode tách sóng phổ biến theo nhu cầu

Nhu cầu	Gợi ý diode	Ghi chú
Radio AM cổ điển	1N34, OA91	Germanium, ngưỡng thấp
Mạch thu tín hiệu RF	BAT43, 1N5711	Schottky, tần số cao
Cảm biến phát hiện sóng	1SS106, 1N6263	Nhạy cao, đáp ứng tốt
Đo công suất RF	HSMS-2822, SMS7630	Dùng trong thiết bị chuyên dụng

10. Tự chế mạch thử nghiệm – DIY đơn giản tại nhà

Bạn có thể tự làm một mạch nhỏ để kiểm tra khả năng bắt sóng với diode tách sóng như sau:

🎛 Linh kiện:

1 diode germanium hoặc schottky
1 cuộn dây (coil handmade từ dây đồng)
1 tụ gốm (10nF)
1 điện trở (10kΩ)
1 tai nghe trở kháng cao

🔌 Cách lắp:

Cuộn dây + tụ → chọn sóng radio
Diode mắc nối tiếp sau cuộn dây → chỉnh lưu tín hiệu
Tụ lọc tín hiệu âm tần → qua điện trở → tai nghe

🧪 Thử nghiệm ngoài trời, gần cửa sổ để tăng độ thu

Kết luận – “Tách sóng” là khởi đầu của radio, và diode là người mở đường

Dù rất nhỏ và đơn giản, diode tách sóng lại là trái tim của công nghệ thu sóng analog. Không có nó, tín hiệu RF vẫn sẽ chỉ là một dải tần vô nghĩa.
