Công Tắc 2 Cực Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Của Công Tắc 2 Cực

Trong hệ thống điện dân dụng, công tắc 2 cực là một trong những thiết bị quen thuộc và được sử dụng rất phổ biến. Tuy nhỏ gọn và đơn giản về cấu tạo, nhưng công tắc 2 cực lại đóng vai trò quan trọng trong việc đóng và cắt mạch điện, đảm bảo an toàn cho người sử dụng cũng như cho toàn bộ hệ thống điện trong nhà.

Thực tế cho thấy, nhiều sự cố điện như rò điện, giật điện, chập cháy thiết bị bắt nguồn từ việc đấu công tắc sai kỹ thuật hoặc sử dụng công tắc kém chất lượng. Vì vậy, trong bài viết này, hãy cùng Linh Kiện Quỳnh Diễn tìm hiểu chi tiết về công tắc 2 cực từ khái niệm, cấu tạo, nguyên lý hoạt động, cách đấu đúng chuẩn cho đến các sản phẩm công tắc, ổ cắm, phích cắm có công tắc đang được tin dùng hiện nay.

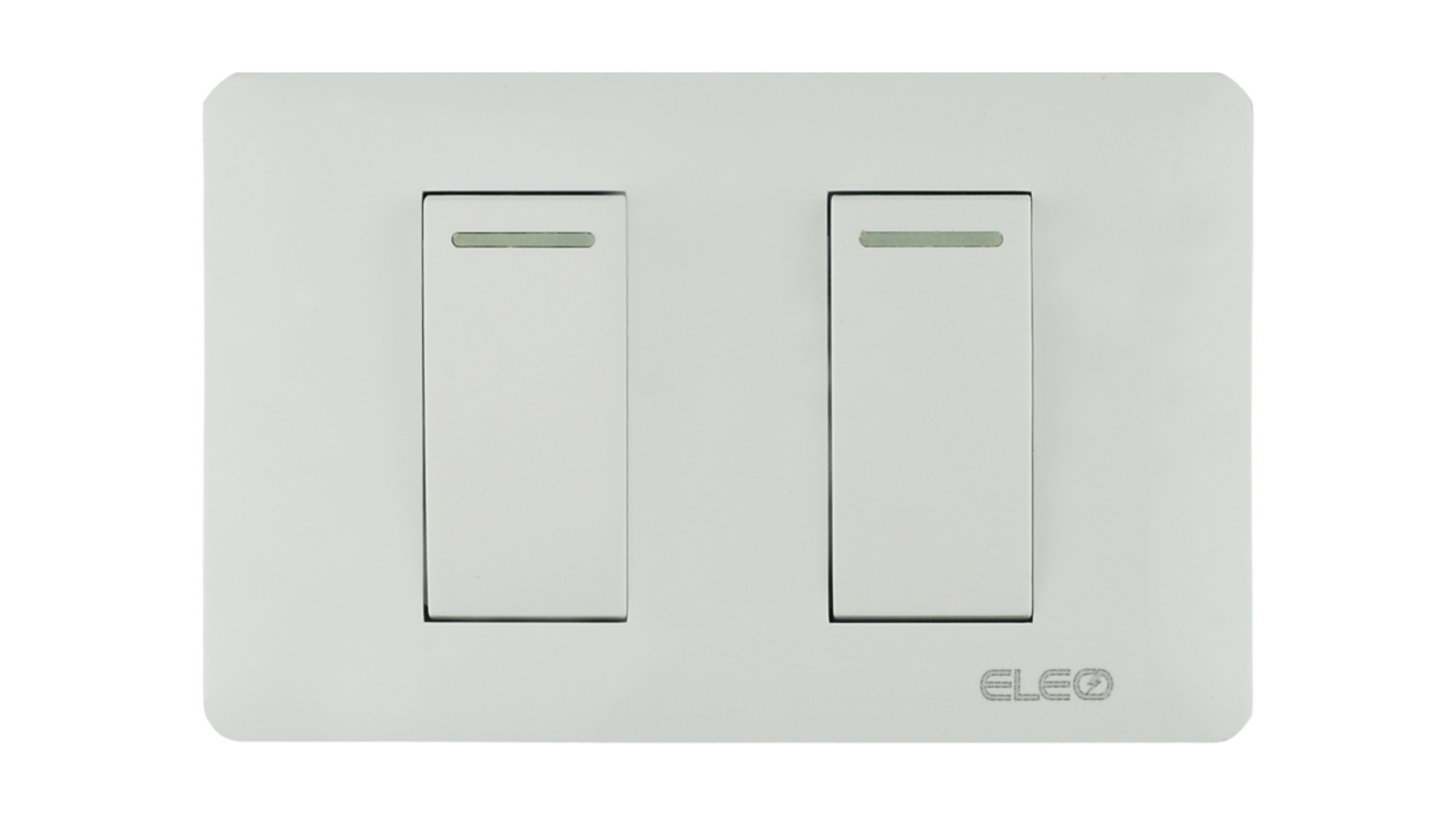

Công tắc 2 cực là gì?

Công tắc 2 cực (thường được gọi là công tắc điện một chiều) là loại công tắc dùng để đóng hoặc ngắt mạch điện, cho phép hoặc ngăn dòng điện đi qua thiết bị điện như: bóng đèn, quạt, ổ cắm, đèn học, đèn sửa chữa…

Công tắc 2 cực có đặc điểm:

- Gồm một cực vào và một cực ra

- Chỉ có 2 trạng thái: bật (đóng mạch) và tắt (ngắt mạch)

- Điều khiển một hoặc nhiều thiết bị cùng lúc (tùy cách đấu)

Nhờ thiết kế nhỏ gọn, dễ lắp đặt và dễ sử dụng, công tắc 2 cực được ứng dụng rộng rãi trong nhà ở dân dụng, văn phòng, cửa hàng, xưởng sửa chữa, khu vực DIY. Có thể nói, công tắc 2 cực là thiết bị cơ bản nhưng không thể thiếu trong mọi hệ thống điện.



Có thể bạn quan tâm: Ổ Cắm Điện Là Gì? Cấu Tạo, Phân Loại Và Cách Chọn Ổ Cắm Điện

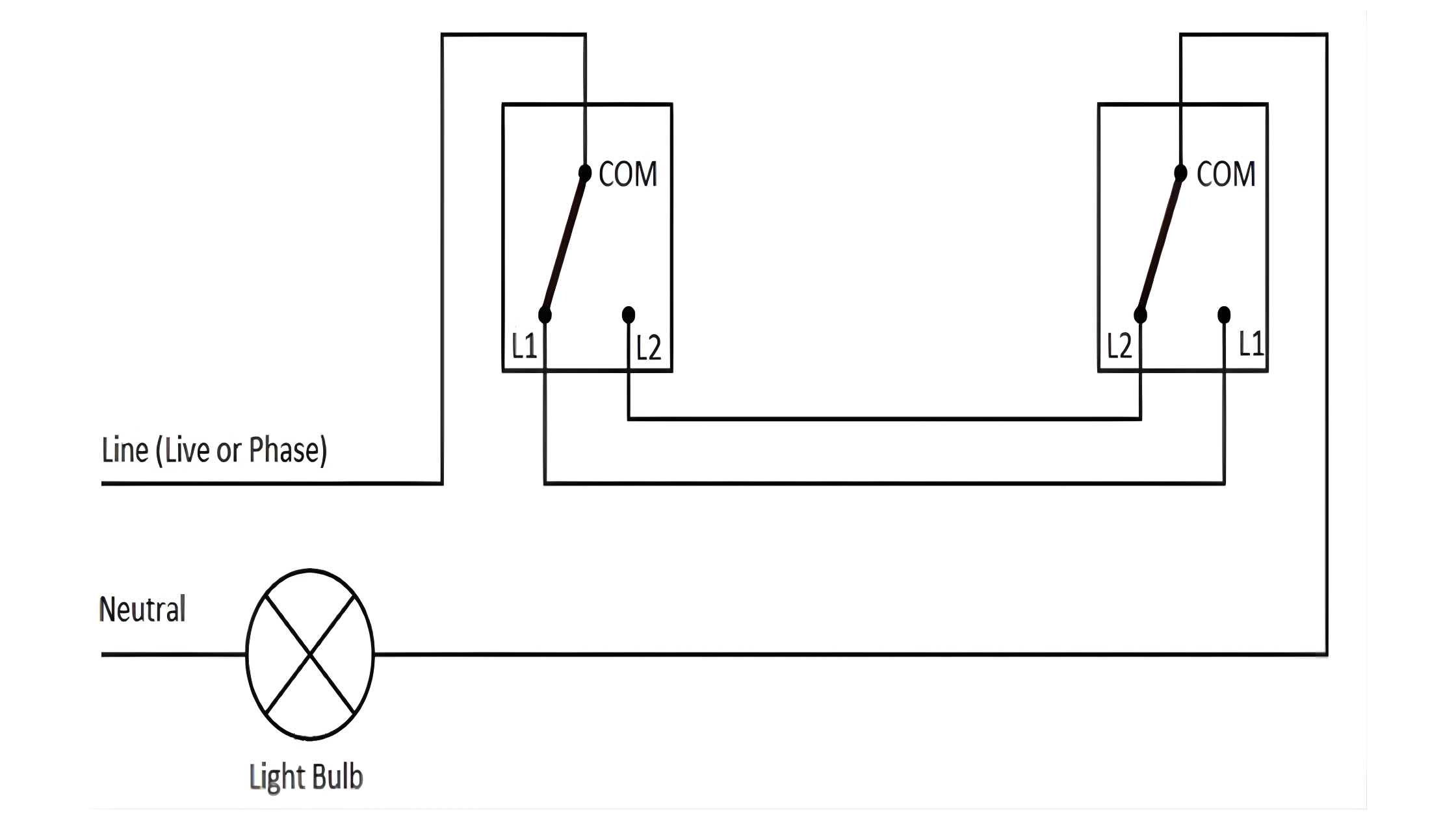

Cấu tạo của công tắc 2 cực

Công tắc 2 cực có cấu tạo tương đối đơn giản, gồm các bộ phận chính sau:

- Vỏ công tắc: Thường làm từ nhựa cách điện, có tác dụng bảo vệ linh kiện bên trong, cách điện, chống giật, tăng độ bền và thẩm mỹ.

- Bộ phận tiếp điện gồm: Một cực tĩnh và một cực động, thường làm bằng đồng hoặc hợp kim dẫn điện tốt. Khi bật tắt công tắc, cực động sẽ tiếp xúc hoặc tách khỏi cực tĩnh để đóng/ngắt mạch điện.

- Cơ cấu đóng ngắt: Có thể là dạng bật gạt, nhấn hoặc bập bênh, đảm bảo thao tác nhẹ, tiếp xúc chắc, hạn chế tia lửa điện.

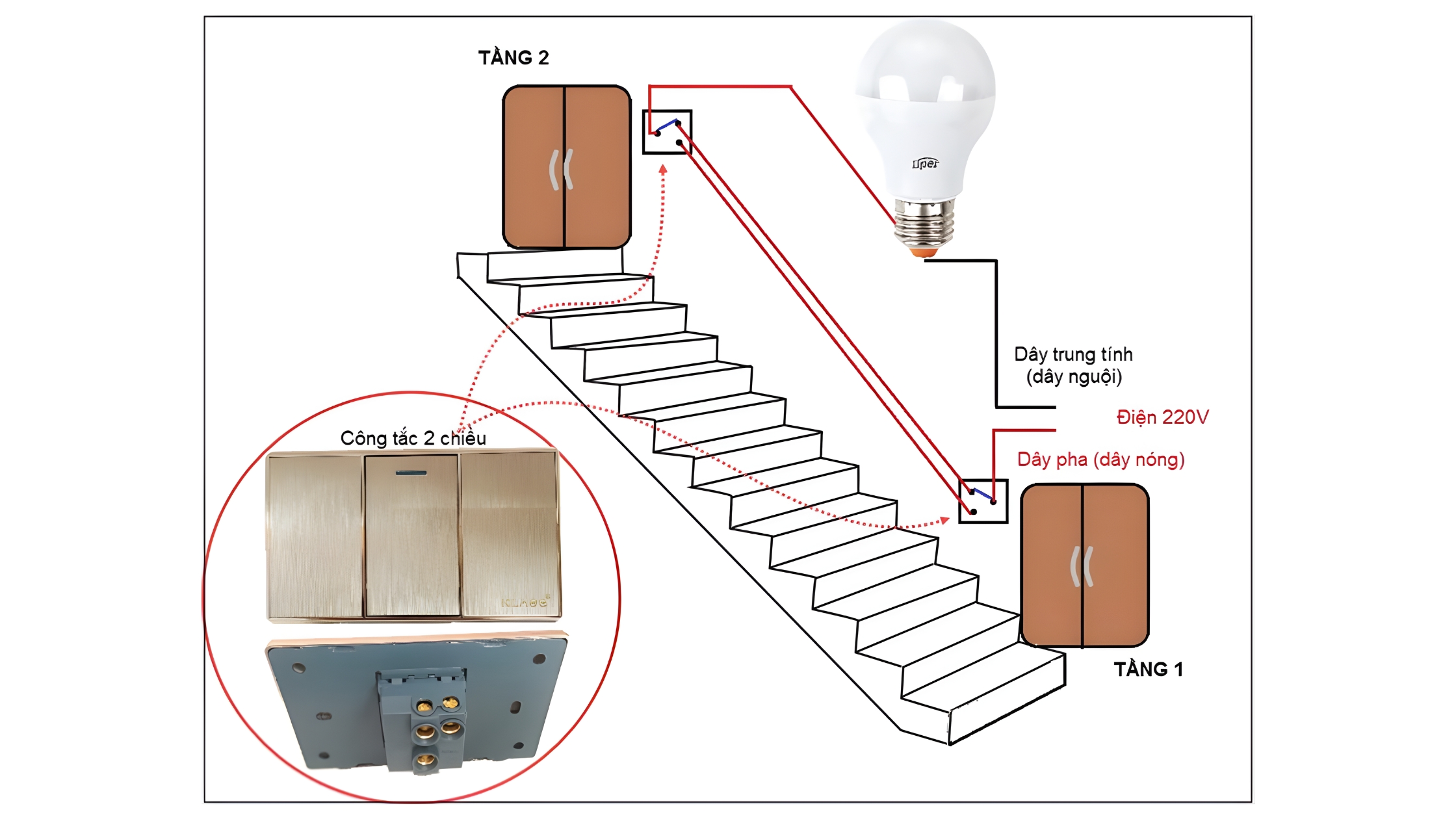

Nguyên lý hoạt động của công tắc 2 cực

Nguyên lý hoạt động của công tắc 2 cực dựa trên việc đóng hoặc mở mạch điện:

- Trạng thái mở (OFF): Mạch điện bị ngắt → không có dòng điện chạy qua → thiết bị không hoạt động.

- Trạng thái đóng (ON): Mạch điện được nối kín → dòng điện đi từ cực vào sang cực ra → thiết bị hoạt động.

Công tắc 2 cực thường có: Cực vào nối với dây nóng (L). Cực ra nối với thiết bị điện. Việc đưa dây nóng đi qua công tắc giúp tăng độ an toàn khi sửa chữa hoặc thay thế thiết bị.



Có thể bạn quan tâm: Phích Cắm Điện Là Gì? Phân Loại, Ứng Dụng Và Cách Chọn Phích Cắm Điện An Toàn

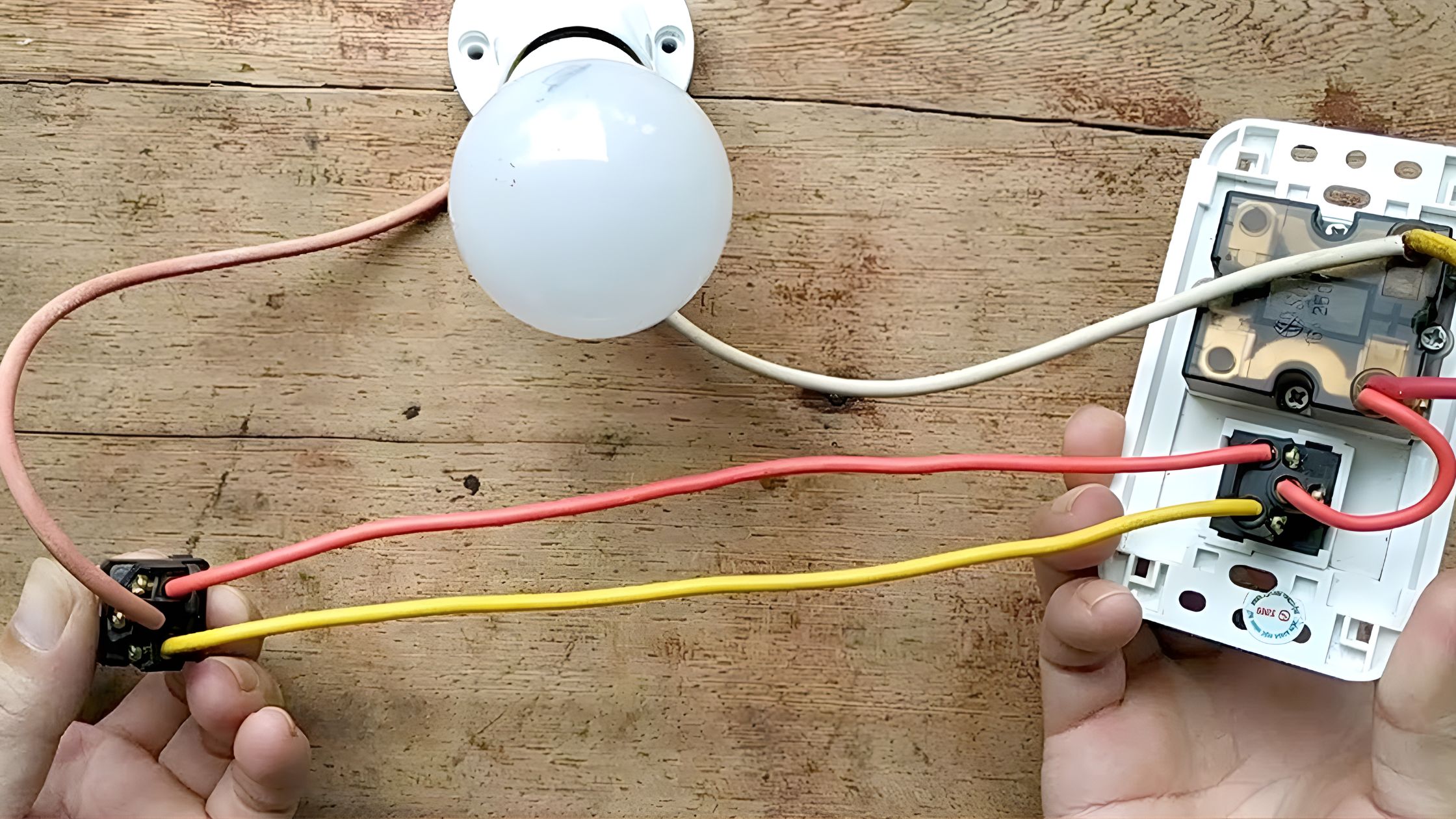

Ứng dụng và ưu điểm của công tắc 2 cực

1. Ứng dụng thực tế

Công tắc 2 cực được sử dụng để:

- Bật/tắt đèn chiếu sáng

- Điều khiển quạt, thiết bị điện nhỏ

- Làm công tắc cho ổ cắm, đui đèn, phích cắm

- Dùng trong các bộ thiết bị DIY, sửa chữa

2. Ưu điểm nổi bật

- Giúp tiết kiệm điện năng, tránh quên tắt thiết bị

- Cấu tạo đơn giản, dễ lắp đặt và dễ thay thế

- Giá thành hợp lý, phù hợp nhiều đối tượng

- An toàn hơn khi có khả năng ngắt điện chủ động

- Một công tắc có thể điều khiển nhiều thiết bị cùng lúc nếu đấu đúng kỹ thuật

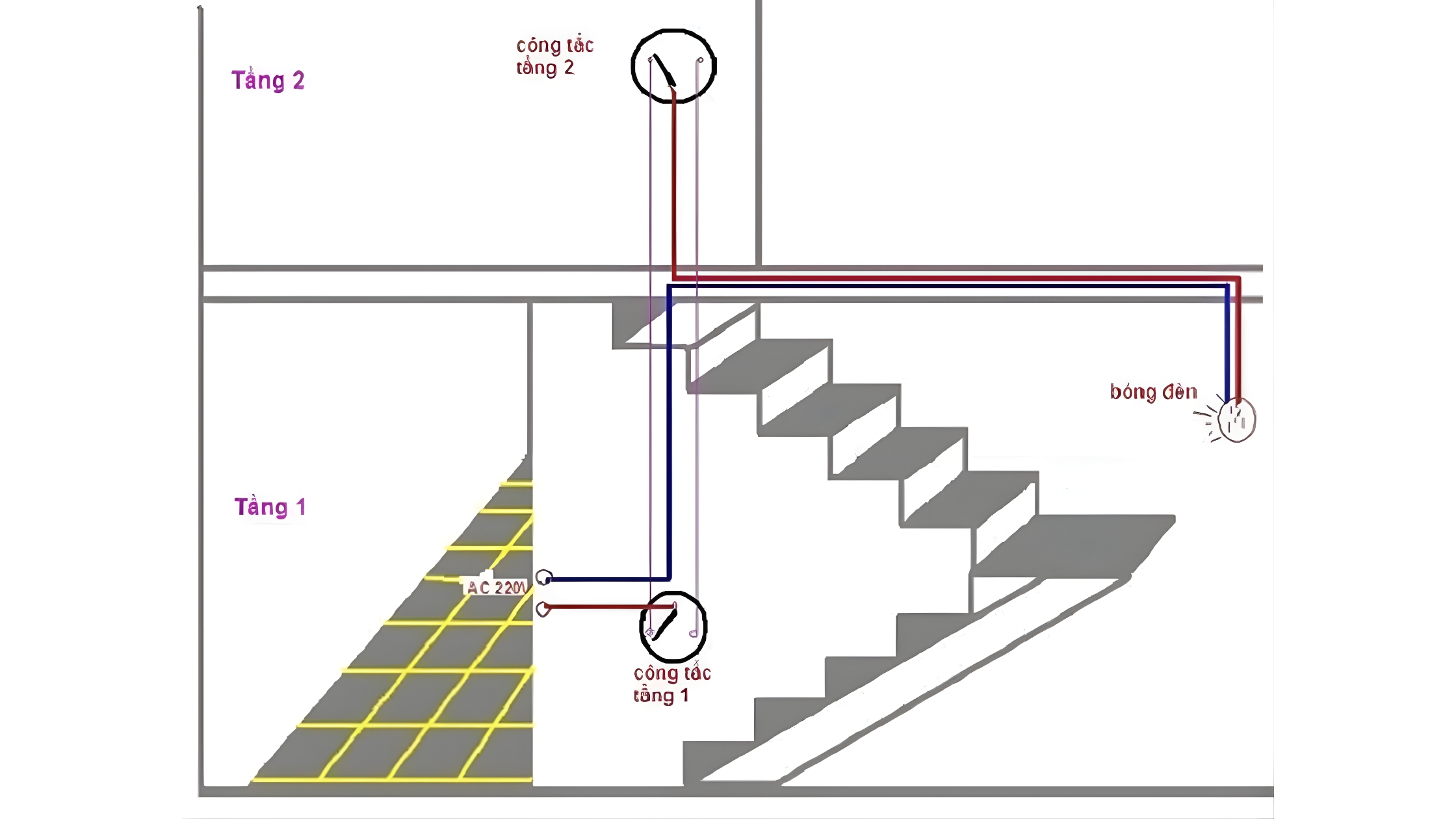

Hướng dẫn cách đấu công tắc 2 cực an toàn và chuẩn kỹ thuật

Lưu ý trước khi đấu: Ngắt nguồn điện hoàn toàn trước khi thi công, chuẩn bị đầy đủ dụng cụ như tua vít, kìm tuốt dây, bút thử điện

- Bước 1: Chọn vị trí lắp đặt, xác định vị trí lắp công tắc thuận tiện sử dụng, tránh nơi ẩm ướt. Đánh dấu lỗ khoan và đường dây để tránh nhầm lẫn.

- Bước 2: Tuốt vỏ dây điện, dùng kìm tuốt hoặc dao để tách vỏ cách điện, không làm đứt lõi đồng bên trong.

- Bước 3: Xác định dây nóng, dùng bút thử điện xác định dây nóng (L) và đưa dây này đi qua công tắc, dây nguội (N) đi thẳng đến thiết bị.

- Bước 4: Đấu dây vào công tắc, dây nóng → cực vào công tắc, dây ra → cực ra công tắc → thiết bị. Vặn chặt ốc, đảm bảo không lộ lõi đồng.

- Bước 5: Kiểm tra và hoàn thiện, lắp công tắc vào đế, cấp lại nguồn điện và thử bật/tắt để kiểm tra hoạt động.

Những sai lầm thường gặp khi dùng công tắc 2 cực

- Đấu nhầm dây nóng và dây nguội

- Dùng công tắc kém chất lượng cho thiết bị công suất cao

- Lắp công tắc ở vị trí ẩm ướt, dễ rò điện

- Không siết chặt vít, gây lỏng tiếp điểm

Những lỗi này có thể dẫn đến tia lửa điện, nóng công tắc, giảm tuổi thọ thiết bị.

Các sản phẩm công tắc, ổ cắm, phích cắm có công tắc tại Linh Kiện Quỳnh Diễn

Hiện nay, Linh Kiện Quỳnh Diễn cung cấp nhiều sản phẩm liên quan đến công tắc điện, đáp ứng nhu cầu từ dân dụng đến kỹ thuật:

1. Công tắc tiện dụng

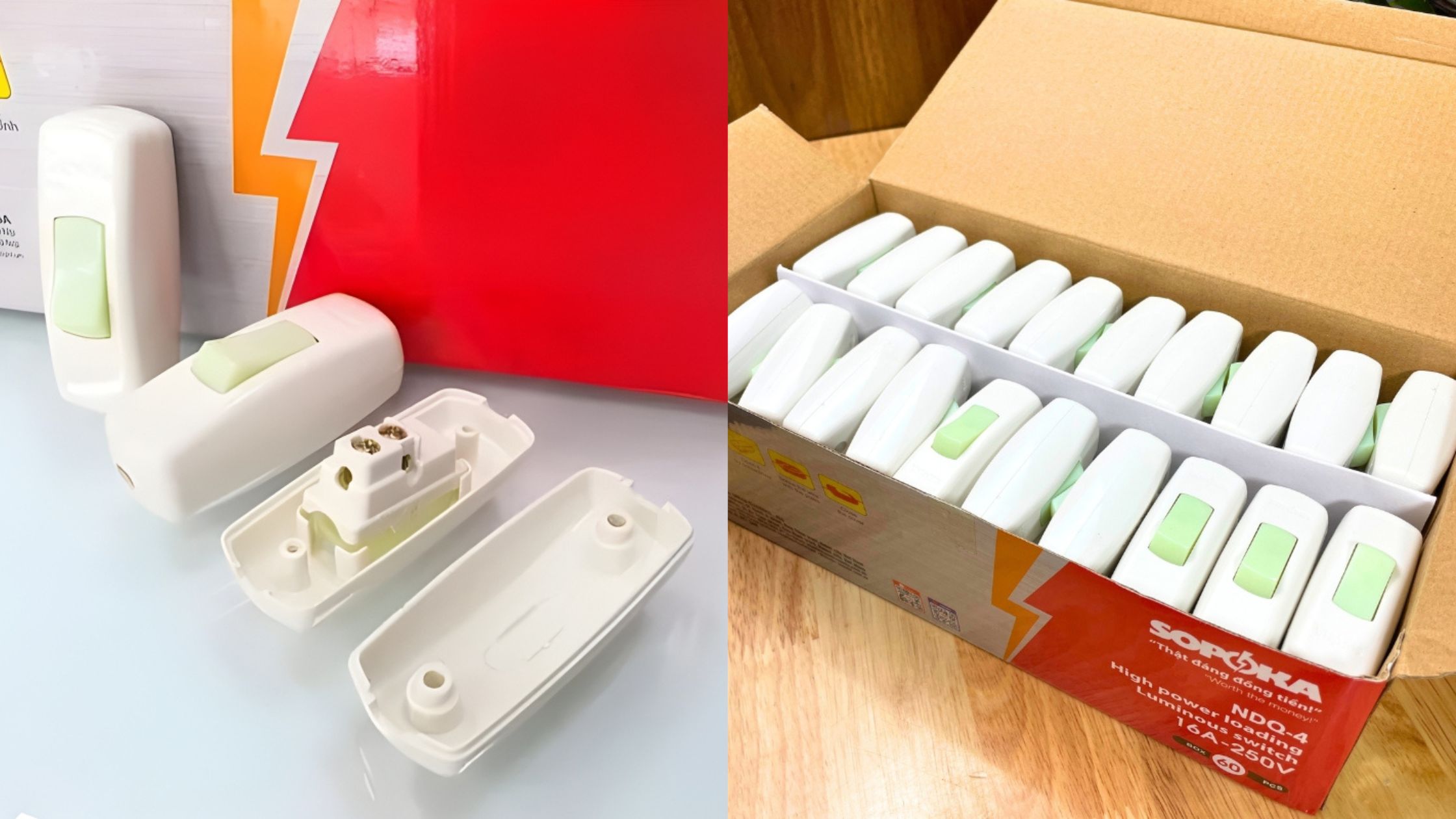

- Công tắc nhót dạ quang NDQ-4 → Dễ nhìn ban đêm, tiện lợi khi sử dụng. (MUA NGAY)

2. Đui và phích có công tắc

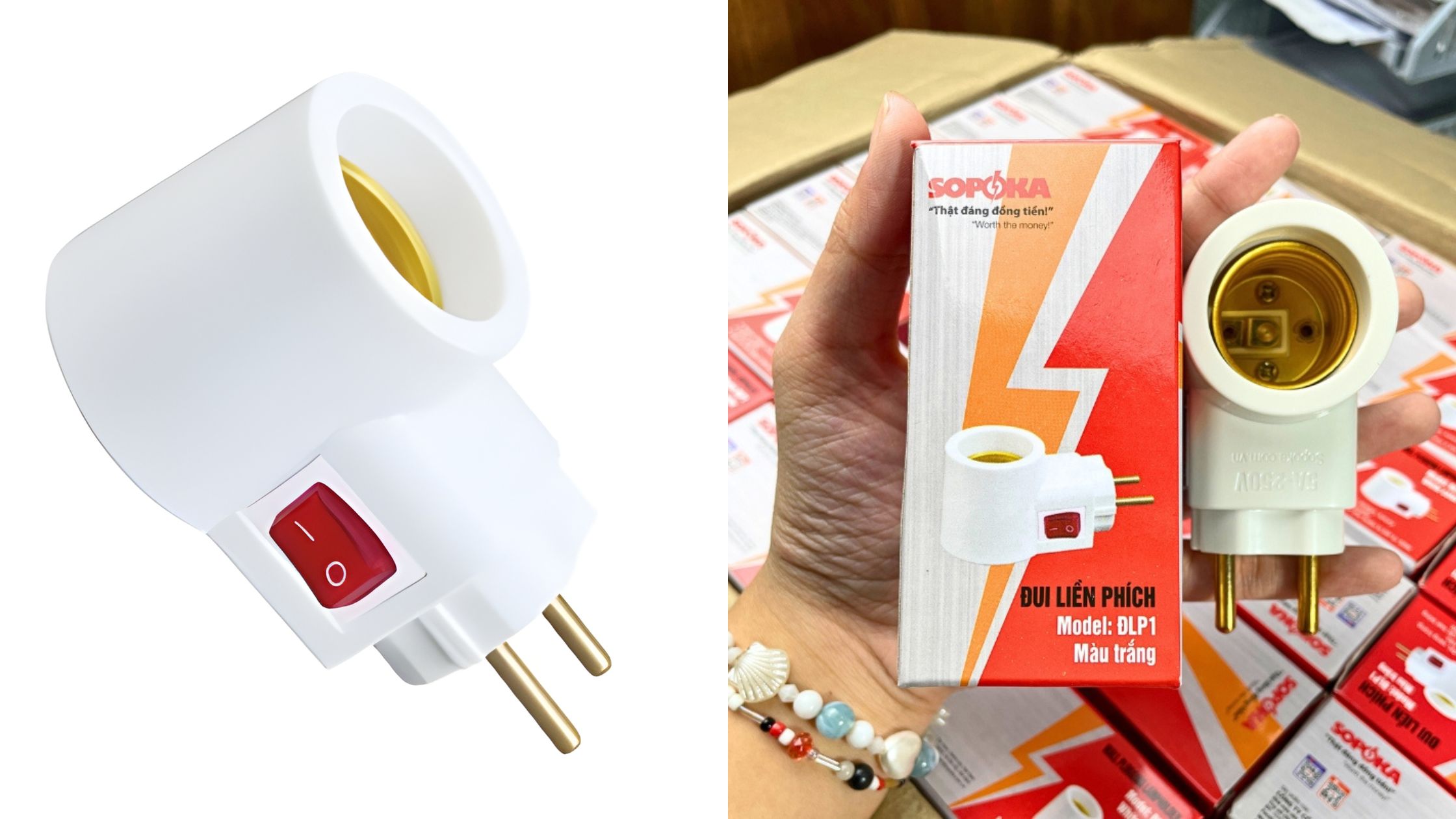

- Đui Liền Phích ĐLP1 đui đèn có công tắc → Rất phù hợp cho đèn học, đèn sửa chữa, DIY. (MUA NGAY)

3. Ổ cắm có công tắc, lõi chịu nhiệt

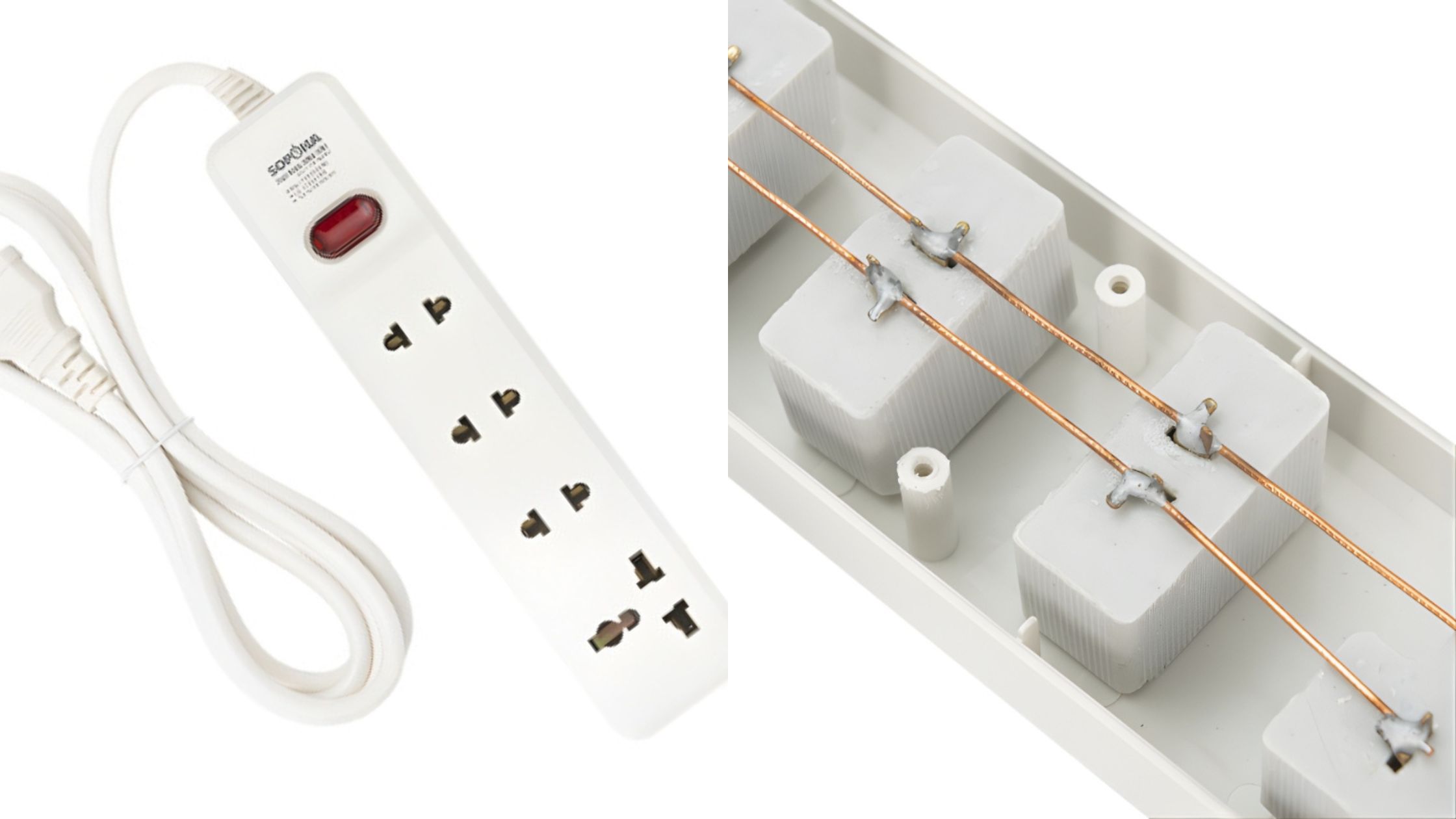

- Ổ Cắm Lõi Sứ Chống Cháy 2200W 4M2-5. (MUA NGAY)

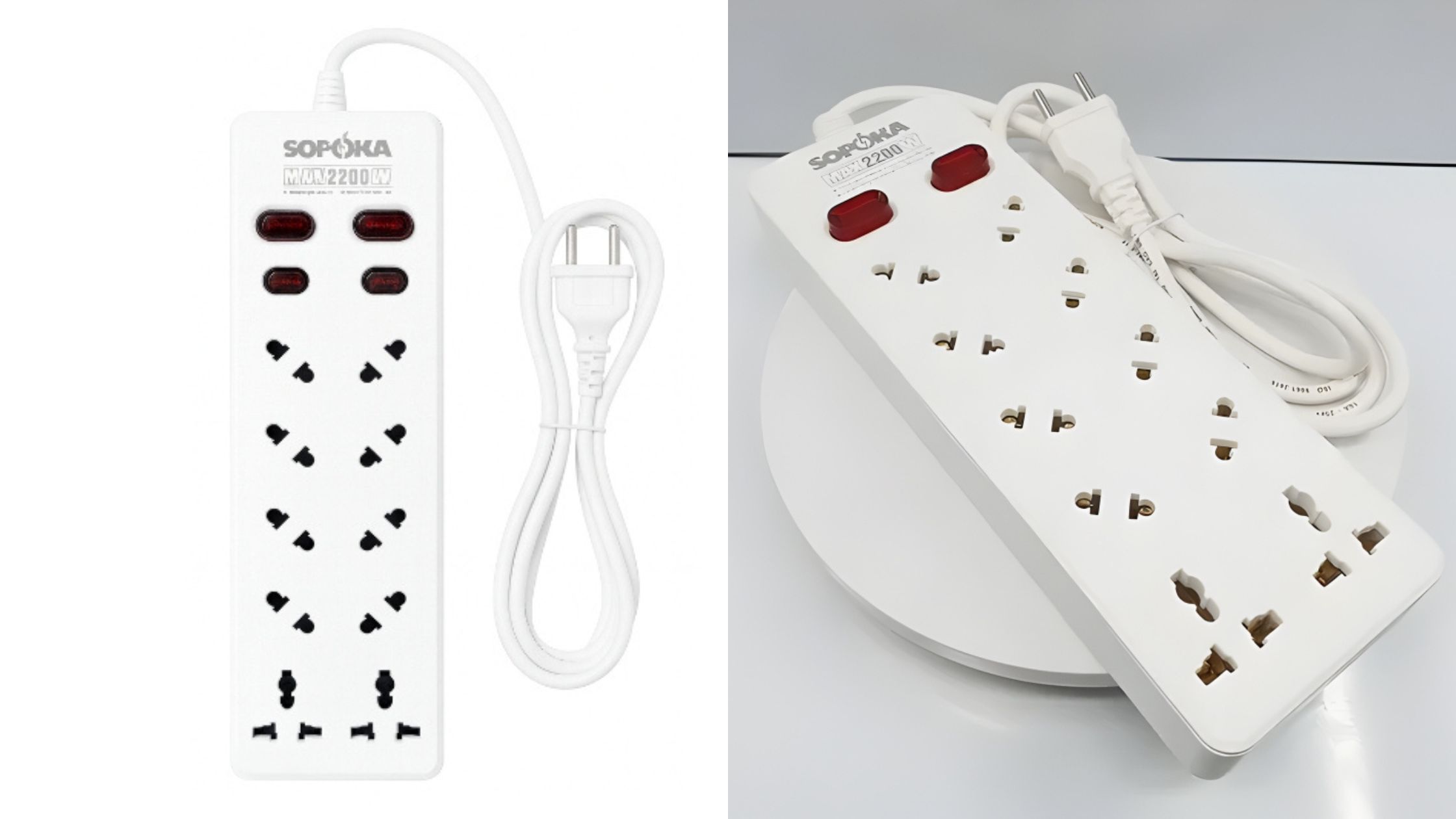

- Ổ cắm chéo 10 cửa 2200W 10A4. (MUA NGAY)

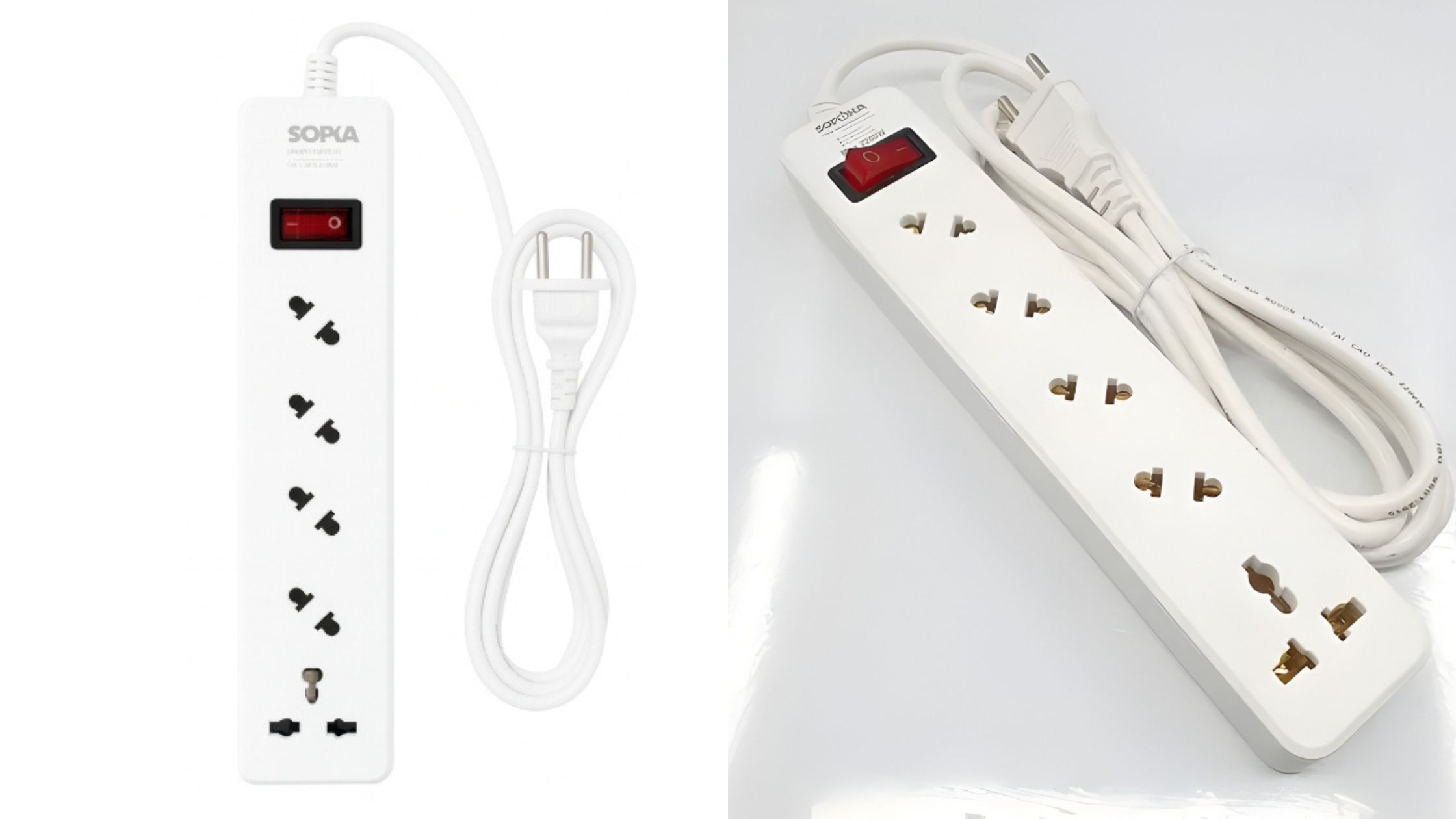

- Ổ Cắm Chéo 5 Cửa 2200W 5A2-5 Lõi Chịu Nhiệt Chống Cháy. (MUA NGAY)

Công tắc 2 cực là thiết bị đơn giản nhưng ảnh hưởng trực tiếp đến an toàn điện và trải nghiệm sử dụng. Việc hiểu đúng cấu tạo, nguyên lý hoạt động và đấu công tắc đúng kỹ thuật sẽ giúp bạn hạn chế rủi ro, tiết kiệm chi phí và sử dụng điện an tâm hơn.

Nếu bạn đang tìm công tắc điện, ổ cắm có công tắc hoặc phích cắm có công tắc chất lượng, Linh Kiện Quỳnh Diễn là địa chỉ đáng tin cậy cho cả thợ kỹ thuật lẫn người dùng gia đình.
