⚡ Chỉ số nhỏ – hậu quả to: Một lần sai, cả mạch cháy tan!

🚨 Mở đầu: Một con số tưởng nhỏ – một bài học “cháy túi”

Khi làm mạch, bạn thường:

• Cắm linh kiện theo sơ đồ… nhưng vẫn thấy mạch không chạy?


• Thay linh kiện cùng mã nhưng… vẫn phát nổ?


• Dùng “diode tương tự” hay “MOSFET cùng loại” mà kết quả lại là mạch cháy xèo xèo?


😰 Rất nhiều người làm kỹ thuật đã học được bài học đắt giá từ những sai sót nhỏ:

Một ký hiệu sai, một chỉ số nhầm… có thể khiến cả bo mạch ra đi mãi mãi.

Bài viết này sẽ giúp bạn:

• Nhận diện những lỗi thường gặp khi đọc/hiểu sai chỉ số linh kiện.


• Biết cách phòng tránh các sai lầm “nhỏ nhưng chí mạng”.


• Trang bị tư duy kiểm tra, xác minh trước khi lắp.


---

🧠 1. Hiểu đúng “chỉ số” trên linh kiện là gì?

Chỉ số = các thông số kỹ thuật quan trọng, thường gồm:

• Điện áp tối đa (Vmax)


• Dòng điện tối đa (Imax)


• Công suất tiêu tán (Pmax)


• Tốc độ đóng/ngắt (Rise/Fall Time)


• Nhiệt độ hoạt động


• Nội trở (Rds(on)) – riêng MOSFET


🎯 Đây là “giới hạn sống còn” – vượt quá = chết ngay!



---

🔥 2. 5 lỗi thường gặp dẫn đến “mạch cháy tan”

❌ 1. Dùng diode tín hiệu thay diode chỉnh lưu

• Dùng 1N4148 (tín hiệu) thay cho 1N4007 (chỉnh lưu).


• Dòng quá thấp → diode quá tải → cháy.


• Lỗi thường gặp ở mạch nguồn AC.


🧯 Cách tránh: Xác định đúng ứng dụng – nếu chỉnh lưu, chỉ dùng diode có dòng ≥ 1A, áp ≥ 400V.



---

❌ 2. Nhầm giữa NPN và PNP trong transistor

• C1815 (NPN) ≠ A1015 (PNP).


• Lắp ngược cực tính → không dẫn dòng, cháy mạch hoặc làm hỏng phần điều khiển.


🧯 Cách tránh: Tra datasheet trước – đừng tin vào hình dạng vỏ ngoài.

---

❌ 3. Chọn sai MOSFET logic level

• Dùng IRF540 (kích áp cao) trong mạch 5V → Gate không mở đủ → mạch không chạy, MOSFET nóng dần và… cháy.


• Cần dùng loại logic level: IRLZ44N, IRL540...


🧯 Cách tránh: Kiểm tra Vgs(th) trong datasheet – càng thấp, càng phù hợp điều khiển logic.



---

❌ 4. Dùng IC ổn áp không đúng chiều dòng

• Lắp AMS1117-3.3 để cấp 12V đầu vào → cháy ngay vì quá áp giới hạn.


• IC ổn áp có đầu vào (Vin), đầu ra (Vout), và GND – lắp ngược là “banh xác”.


🧯 Cách tránh: Đọc sơ đồ chân IC kỹ + kiểm tra áp nguồn vào phù hợp với loại IC chọn.



---

❌ 5. Đoán tụ điện theo… kích thước

• Thấy tụ gốm 104 (0.1uF) nhỏ, thay vào vị trí tụ 474 (470nF) → mạch lọc không hoạt động đúng.


• Tụ không đủ dung lượng → nhiễu, reset MCU, hoặc không ổn áp.


🧯 Cách tránh: Tra mã 3 số tụ gốm (VD: 104 = 100000pF = 0.1uF). Không “ước lượng bằng mắt”.



---

📋 3. Danh sách “chỉ số dễ bị nhầm lẫn” – cần cẩn trọng

Mã	Nhầm với	Hậu quả
1N4148	1N4007	Cháy diode khi dùng chỉnh lưu
IRF540	IRLZ44N	Không dẫn dòng trong mạch logic
C1815	A1015	Mạch không khuếch đại được
AMS1117-3.3	AMS1117-5.0	Cấp sai áp cho vi điều khiển
ZD5.1	ZD12	Mất ổn áp, vi điều khiển reset liên tục
BZX55C5V1	BAS16	Dẫn dòng sai, ảnh hưởng xung mạch



---

📐 4. Kiểm tra nhanh “chỉ số sinh tử” bằng datasheet

Bất kỳ khi nào dùng linh kiện lạ – hãy mở datasheet và kiểm tra 5 dòng quan trọng:

Thông số	Ý nghĩa
Vmax	Điện áp tối đa có thể chịu
Imax	Dòng dẫn tối đa
Rds(on)	Nội trở khi mở (MOSFET)
Vgs(th)	Ngưỡng kích áp (MOSFET)
Pd (Power Dissipation)	Công suất tỏa nhiệt – càng cao càng khỏe

📌 Bạn chỉ cần hiểu 5 dòng trên là đủ để dùng đúng linh kiện – không cần đọc hết 10 trang datasheet!



---

🧪 5. Mẹo xác minh linh kiện an toàn trước khi lắp

1. Tra mã + hãng → mở datasheet gốc.


2. Kiểm tra Pinout – sơ đồ chân.


3. Đối chiếu Vmax, Imax, Pd với ứng dụng thực tế.


4. Dùng đồng hồ đo thử (Diode Test) nếu lấy từ linh kiện cũ.


5. Ghi chú lên nhãn linh kiện (đặc biệt nếu là linh kiện tái sử dụng).


📋 Làm một lần kỹ càng = tránh cháy mạch, tốn thời gian sửa sau.



---

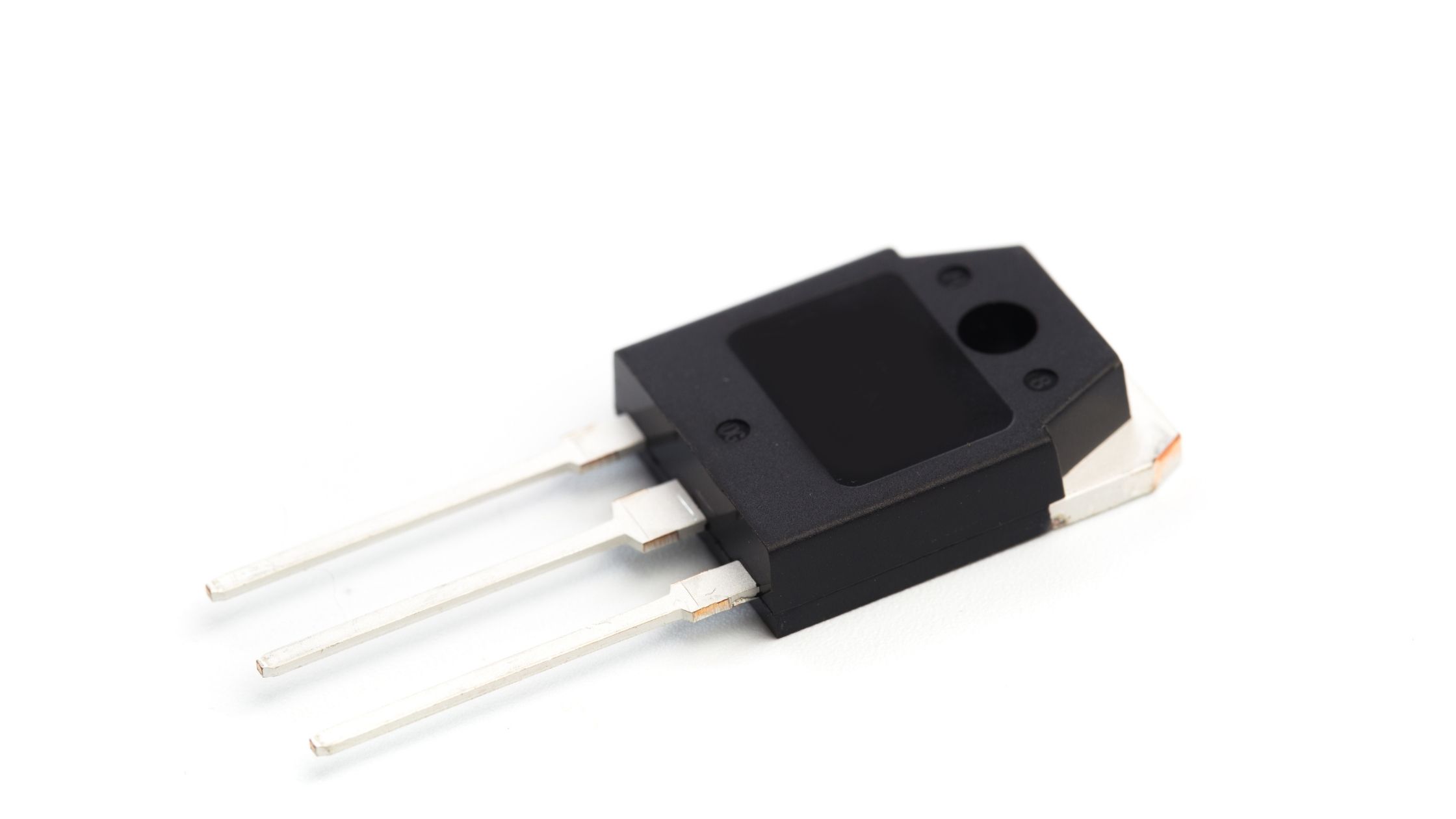

❌ Những “huyền thoại” cần bỏ ngay!

❗ “Cùng kích thước là thay được” → Sai!

• Linh kiện cùng TO-92 hoặc TO-220 chưa chắc cùng thông số.


❗ “MOSFET nào cũng giống nhau” → Sai!

• Có loại logic level, có loại công suất cao, có loại chỉ dùng cho mạch xung.


❗ “Diode là diode, miễn có chiều là được” → Sai!

• Có loại chuyên lọc, loại chỉnh lưu, loại tốc độ cao – dùng sai là hỏng cả mạch.




---

🏁 Kết luận: Một con số – có thể cứu hoặc phá cả mạch

Trong kỹ thuật điện tử:

• Không có chỗ cho đoán mò.


• Không có chỗ cho “thấy giống thì cắm”.


🎯 Bạn là kỹ thuật viên – người làm chủ mạch – bạn phải:

• Tra mã → xác minh datasheet.


• Kiểm tra sơ đồ chân.


• So sánh thông số.


• Lắp linh kiện bằng hiểu biết – không phải niềm tin.




---

📘 Bài tiếp theo:

🔎 “Làm chủ sơ đồ chân linh kiện: Từ C1815 đến IRLZ44N”

Bạn đã biết chọn linh kiện đúng – giờ là lúc lắp đúng chân. Bài tới sẽ giúp bạn:

• Nắm vững cách xác định chân B – C – E, G – D – S, A – K, MT1 – MT2…


• Tra sơ đồ chân chính xác.


• Ghi nhớ mẹo kiểm tra nhanh bằng đồng hồ.


👉 Đừng bỏ lỡ nếu bạn từng “cắm nhầm chân” và hối hận không kịp!
