Chỉ số nhỏ – hậu quả to: Một lần sai, cả mạch cháy!

Mở đầu: Một sai lầm nhỏ, cái giá rất lớn

Tháng 8 năm ngoái, một sinh viên năm cuối ngành kỹ thuật điện tử chuẩn bị thi bảo vệ đồ án tốt nghiệp. Bạn ấy thiết kế một mạch nguồn switching nhỏ để cấp điện cho mạch điều khiển Arduino và relay công suất. Bảng mạch đẹp, layout sạch, linh kiện đầy đủ. Nhưng chỉ sau 2 phút cấp nguồn thử nghiệm, cả mạch nóng ran rồi... phụt! – một tiếng nổ nhỏ và mùi khét bay lên.

Tất cả chỉ vì bạn ấy dùng con MOSFET IRF540 thay vì IRF540N như thiết kế. Nhìn bề ngoài giống nhau, mã chỉ thiếu một chữ “N” nhỏ xíu, nhưng bên trong là hai con hoàn toàn khác nhau.

Đó là bài học xương máu – vì chỉ số nhỏ không bao giờ là chuyện nhỏ.

1. Vì sao chỉ số lại quan trọng đến vậy?

Linh kiện điện tử dù nhỏ cỡ hạt gạo cũng mang trên mình hàng chục thông số kỹ thuật:

Điện áp hoạt động tối đa (Vce, Vds, Vz...)
Dòng chịu tải tối đa (Ic, Id, It)
Dòng và áp để kích hoạt (Vbe, Vgs, Igt...)
Tần số hoạt động (fT, switching frequency)
Công suất tiêu tán (Pd, Pz)

Chỉ cần chọn sai một trong các thông số này, mạch của bạn hoặc không hoạt động, hoặc chết âm thầm, hoặc nổ to như pháo Tết.

2. Những câu chuyện thật – thiệt hại thật

Trường hợp 1: MOSFET quá tải do chọn sai tần số

Anh Tâm – một kỹ thuật viên có kinh nghiệm 5 năm – làm nguồn xung 200W cho đèn LED công nghiệp. Trong thiết kế yêu cầu MOSFET có tần số switching tối thiểu 400kHz. Anh dùng IRFZ44N thay cho IRLZ44N vì thấy cùng công suất và dòng.

Hậu quả: IRFZ44N là loại MOSFET cần điện áp Gate cao (Vgs ~10V) để dẫn đủ dòng, nhưng mạch điều khiển chỉ cấp 5V từ vi điều khiển. MOSFET mở không đủ → dẫn chập chờn → sinh nhiệt → cháy nổ.

Bài học: Luôn kiểm tra điện áp kích hoạt Vgs(th) và dòng Id cần thiết trong điều kiện thực tế mạch.

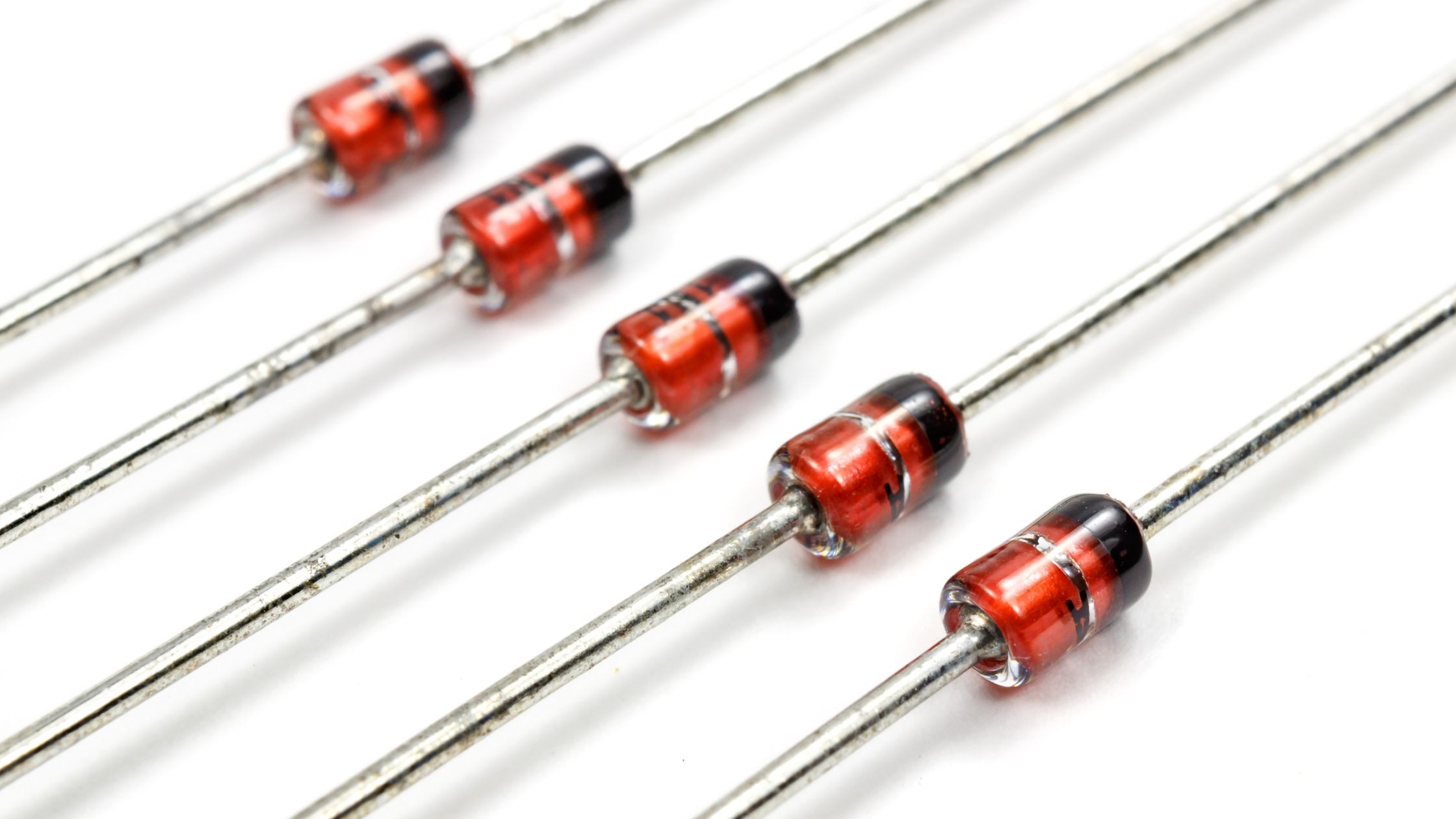

Trường hợp 2: Diode Zener chọn sai công suất

Một bạn sinh viên năm 3 dùng diode Zener 1/2W để ổn áp cho tải là mạch relay có dòng khoảng 60mA ở 12V. Bạn ấy dùng con 1N4728A – Zener 3.3V, 500mW.

Vấn đề:

Zener chỉ chịu được ~150mA tối đa ở áp 3.3V
Khi cấp dòng ngược lớn, diode không tản nhiệt đủ → chết cháy

Giải pháp: Lẽ ra phải chọn Zener có công suất tối thiểu 1W hoặc dùng thêm điện trở giới hạn dòng.

Trường hợp 3: Nhầm SCR thay Triac

Một người mới vào nghề lắp mạch điều chỉnh ánh sáng đèn AC bằng Triac nhưng vì kho không có hàng, thay tạm bằng SCR cùng dòng tải.

Kết quả:

Đèn nhấp nháy không đều, mạch nóng lên
Vì SCR chỉ dẫn được nửa chu kỳ AC, không phù hợp với ứng dụng điều khiển công suất xoay chiều 2 chiều như Triac

Bài học: Không thể thay thế SCR và Triac cho nhau dù thông số dòng – áp có vẻ tương đương.

3. Những chỉ số thường bị bỏ qua và hậu quả của nó

a. Vgs(th) – Điện áp ngưỡng Gate của MOSFET

Nhiều bạn cứ thấy MOSFET là cắm vào dùng với Arduino hoặc ESP8266 3.3V. Trong khi Vgs(th) của linh kiện lại là 4–5V, thậm chí 10V mới dẫn dòng mạnh.

Kết quả: MOSFET mở không đủ → nhiệt → cháy

Giải pháp: Chọn loại logic level MOSFET như IRLZ44N, IRL540N

b. Pd – Công suất tiêu tán

Chỉ số nhỏ nhưng lại là giới hạn sinh tử. Dùng transistor nhỏ TO-92 (Pd = 500mW) để dẫn motor 12V – 100mA sẽ làm chip nóng và hỏng nếu không tản nhiệt tốt.

Lưu ý: Pd không phải công suất tải – mà là công suất mất mát nhiệt khi hoạt động. Phải tính:

Pd = (Vce x Ic) hoặc (Vds x Id) với transistor, MOSFET

c. fT – Tần số chuyển mạch

C1815 (fT = 80MHz) không thể thay cho 2N2222 (fT = 250MHz) trong mạch khuếch đại RF

Sai tần số = méo tín hiệu, nhiễu, hỏng cả hệ thống

4. Vậy làm sao tránh được thảm họa "chỉ số nhỏ – hậu quả to"?

Bước 1: Ghi lại đầy đủ mã linh kiện

Không chỉ nhìn sơ sơ. Ví dụ:

IRF540 ≠ IRF540N
BC547 ≠ BC547B ≠ BC547C

Bước 2: Luôn tra datasheet

Chỉ mất 10s để:

Kiểm tra Vce max, Ic max
Vbe, Vgs(th), Vz
Pd, fT, Pz

Bước 3: Tính toán dòng – áp theo tải thực tế

Không lấy đại con "có vẻ mạnh". Tính kỹ từng thông số để chọn linh kiện phù hợp

Bước 4: Đừng bao giờ thay linh kiện theo cảm tính

Chỉ cần sai 1 chi tiết nhỏ, mọi thứ có thể tan thành tro bụi

Kết: Chi tiết nhỏ làm nên kỹ sư lớn

Dù bạn là sinh viên mới học nghề, hay kỹ thuật viên nhiều năm kinh nghiệm – bạn vẫn có thể mắc sai lầm chỉ vì chủ quan với các chỉ số kỹ thuật tưởng chừng vô hại.

Hãy nhớ rằng: Mỗi linh kiện như một người bạn – bạn cần biết rõ nó là ai, tính cách thế nào, hoạt động ra sao – mới có thể làm việc hiệu quả cùng nhau.

Chỉ số nhỏ – nhưng là dấu hiệu lớn của một người làm nghề có tâm, có tầm!
