Checklist 10 bước để đọc đúng chỉ số mọi loại linh kiện

Thứ Ba, 06/05/2025 Huỳnh Chí Diễn
Nội dung bài viết

✅ Checklist 10 bước để đọc đúng chỉ số mọi loại linh kiện




🎯 Mở đầu: Đọc sai 1 con linh kiện = mất 1 bo mạch

Bạn có từng gặp tình huống:

  • Gắn đúng vị trí nhưng mạch vẫn không chạy?


  • Đọc mã giống nhau nhưng sơ đồ chân lại khác?


  • Cắm thử → mạch cháy, IC nóng, relay không đóng?


👉 Gốc rễ thường đến từ đọc sai mã, sai chân, hiểu nhầm chức năng linh kiện.

📌 Vì thế, bạn cần một checklist đơn giản, rõ ràng, in ra là làm theo được ngay.
Bài viết này sẽ đưa bạn qua 10 bước vàng để:

  • Đọc đúng chỉ số linh kiện


  • Tra cứu chính xác


  • Lắp mạch không cháy, không đoán mò



🧠 1. Tư duy đúng trước khi đọc linh kiện

Đọc mã linh kiện không phải là “đoán theo hình dáng”.
Đó là quá trình gồm:

  • Nhìn ký hiệu → đoán loại


  • Tra mã → hiểu thông số


  • Xác minh chân → biết cách lắp


🎯 Đọc đúng = biết linh kiện đang nói gì với mạch.




📋 2. Checklist 10 bước đọc đúng linh kiện – in ra dán ngay bàn làm việc




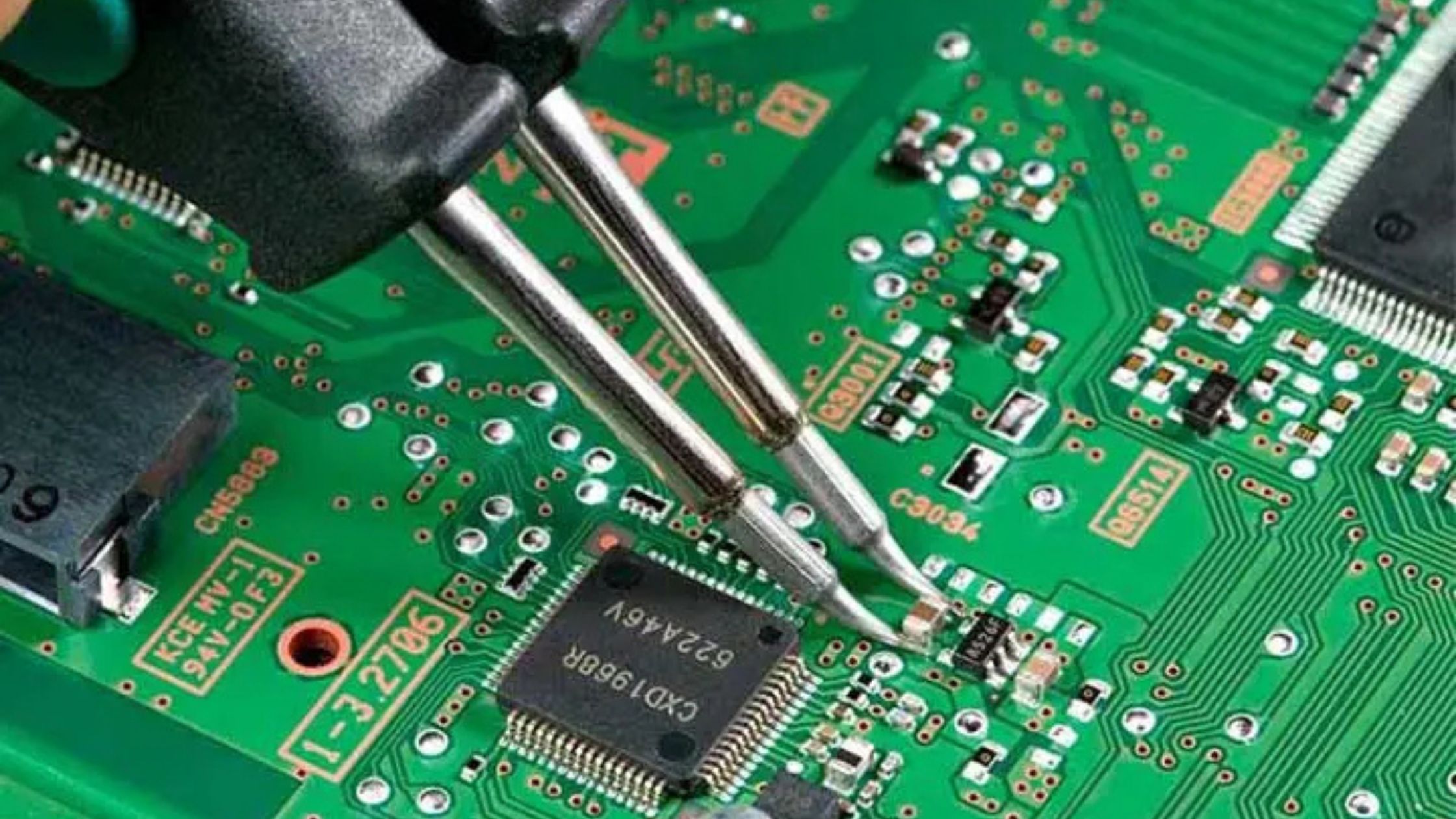

✅ Bước 1: Đọc đầy đủ mã in trên linh kiện

  • Dùng kính lúp nếu cần.


  • Đọc kỹ từng ký tự: IRF540 ≠ IRL540, C1815 ≠ C945.


  • Không tự suy diễn khi thiếu chữ (VD: thấy “A1” đoán là A1015 → sai!).


📌 Lưu ý: Một chữ hoặc số khác là một linh kiện khác!




✅ Bước 2: Xác định loại linh kiện qua ký hiệu

Ký hiệu bắt đầu

Loại linh kiện thường gặp

1Nxxxx

Diode (1N4148, 1N4007...)

Cxxxx, Axxxx

Transistor NPN/PNP

IRFxxx, IRLxxx

MOSFET

ZDxxx

Zener Diode

BTA, BTB

Triac

MOC, PC8xx

Opto, Photocoupler

🎯 Bước này giúp bạn phán đoán sơ bộ vai trò linh kiện.




✅ Bước 3: Tra datasheet từ nguồn uy tín

  • Truy cập: octopart.com, alldatasheet.com, datasheetcatalog.com


  • Gõ mã chính xác → tải datasheet → lưu vào thư mục cá nhân.


📌 Ưu tiên datasheet từ nhà sản xuất chính hãng (ON, ST, Vishay, Toshiba…).


✅ Bước 4: Xác minh thông số kỹ thuật chính

Khi mở datasheet, chú ý các dòng sau:

Thông số

Ý nghĩa

Vceo / Vds

Điện áp cực đại

Ic / Id

Dòng tải tối đa

Vgs(th) / hFE

Điện áp mở / hệ số khuếch đại

Pd (Power Dissipation)

Công suất tỏa tối đa

Package

Loại vỏ: TO-92, TO-220, SOT-23…

🎯 So sánh với mạch thực tế → chọn linh kiện phù hợp.




✅ Bước 5: Xác định sơ đồ chân (pinout)

Loại vỏ

Thứ tự chân thường gặp

TO-92

E–C–B (C1815), B–C–E (C945)

TO-220

G–D–S (MOSFET), C–B–E (BD139)

SOT-23

Chân khác nhau tùy loại, nên luôn tra lại

📌 Không được lắp theo “thói quen” → dễ gây chập, sai chiều!




✅ Bước 6: Kiểm tra bằng đồng hồ số

  • Đo thang diode để xác định chân B–C–E hoặc G–D–S.


  • Đo chiều thuận, chiều ngược → xác nhận vai trò chân.


💡 Mẹo: Dùng đồng hồ đo linh kiện trước khi lắp, đặc biệt là linh kiện bóc.




✅ Bước 7: Đối chiếu với mạch thực tế

  • Linh kiện nằm gần: relay, MCU, nguồn → đoán vai trò điều khiển, ổn áp, lọc...


  • Xem chiều cắm so với mạch → xác định chức năng trong mạch


📌 Từ đó, bạn hiểu tại sao linh kiện đó nằm ở đó.




✅ Bước 8: Ghi chú mã – sơ đồ chân vào sổ tay cá nhân

  • Tạo một cuốn “nhật ký linh kiện”


  • Mỗi trang ghi: Mã – sơ đồ chân – dòng/áp – vị trí dùng


🎯 Viết tay → nhớ lâu → lúc cần tra cực nhanh, không mất công Google.




✅ Bước 9: Kiểm tra linh kiện thay thế

Nếu thiếu hàng hoặc cần sửa:

Kiểm tra

Lưu ý

Thông số tương đương

Dòng, áp bằng hoặc lớn hơn

Cùng sơ đồ chân

Đảm bảo không phải đảo chân khi lắp

Cùng loại (NPN ↔ NPN)

Không đổi NPN thành PNP hay ngược lại

📌 Dùng bảng mã tương đương để đảm bảo mạch không bị sai sót.




✅ Bước 10: Dán nhãn hoặc in bảng mã bên cạnh bàn

  • Dán bảng: Sơ đồ chân TO-92, TO-220, SOT-23


  • In bảng: Mã – sơ đồ – ứng dụng – linh kiện tương đương


💡 Thói quen “nhìn là biết” sẽ hình thành sau vài tuần làm việc.




📘 Tóm tắt nhanh – Bảng checklist 10 bước

STT

Bước kiểm tra

1

Đọc đúng mã in trên linh kiện

2

Xác định loại linh kiện qua ký hiệu

3

Tra datasheet chuẩn

4

Xác minh thông số dòng, áp, vỏ, công suất

5

Xác định sơ đồ chân (pinout)

6

Đo đồng hồ kiểm tra thực tế

7

Đối chiếu chức năng trên mạch

8

Ghi sổ tay – nhật ký linh kiện

9

So sánh và chọn linh kiện thay thế nếu cần

10

Dán bảng mã, bảng chân gần bàn làm việc




🎁 Tặng bạn: Bộ tài liệu checklist + sơ đồ chân

🎁 Bạn sẽ nhận được:

  • File PDF checklist 10 bước – in ra là dùng được ngay


  • Sơ đồ chân TO-92, TO-220, SOT-23 minh họa rõ ràng


  • Bảng tra mã linh kiện phổ biến + datasheet đi kèm


📥 Link tải: Lỗi giao diện: file 'snippets/shortcode-Bạn.bwt' không được tìm thấy




🏁 Kết luận: Có checklist – bạn không còn sợ linh kiện “lạ”

Bạn không cần phải nhớ hết:

  • Hàng ngàn mã transistor, diode, MOSFET


👉 Chỉ cần làm theo đúng 10 bước – bạn sẽ:

  • Tránh sai mã, sai chân


  • Sửa mạch nhanh hơn, an toàn hơn


  • Tự tin hơn khi gặp linh kiện mới


✅ Checklist = Bí kíp sống còn của kỹ thuật viên điện tử hiện đại!


📘 Bài tiếp theo:

🔎 “Tải miễn phí: Bảng mã đọc linh kiện bán dẫn thông dụng 2025”

Bạn sẽ nhận được:

  • Tập hợp 200+ mã linh kiện hay gặp nhất


  • Ghi rõ loại, sơ đồ chân, ứng dụng và linh kiện thay thế


  • File in đẹp, sắp xếp theo nhóm – dễ tra cứu khi làm mạch


👉 Đừng bỏ lỡ nếu bạn muốn xây dựng “thư viện cá nhân” về linh kiện nhé!
