✅ Checklist 10 bước để đọc đúng chỉ số mọi loại linh kiện

Thứ Sáu, 23/05/2025 Huỳnh Chí Diễn
Nội dung bài viết

✅ Checklist 10 bước để đọc đúng chỉ số mọi loại linh kiện

🔧 Giới thiệu: Vì sao đọc đúng chỉ số linh kiện lại quan trọng đến vậy?

Bạn có bao giờ nhìn vào một con transistor nhỏ xíu rồi… bỏ cuộc vì không biết đâu là chân B, C, E?
Hay từng lắp nhầm một con MOSFET tưởng đúng mã nhưng lại cháy mạch trong tích tắc?

Nếu bạn là sinh viên điện tử, thợ kỹ thuật, hay người yêu thích DIY mạch điện – thì việc đọc đúng mã linh kiện không chỉ giúp bạn tránh những lỗi “chết người” mà còn thể hiện đẳng cấp chuyên môn.

Tin vui là: bạn không cần học thuộc lòng hàng trăm ký hiệu hay cày nát datasheet – chỉ cần nắm vững 10 bước đơn giản dưới đây, bạn sẽ đủ tự tin “giải mã” mọi con linh kiện, từ Diode tới IGBT.


✅ Bước 1: Nhận diện loại linh kiện – nhìn mặt đoán tên

Trước khi đọc chỉ số, bạn cần xác định rõ loại linh kiện bạn đang cầm là gì. Đây là bước nhiều người bỏ qua nhưng lại cực kỳ quan trọng.

Cách nhận diện:

  • Diode thường: nhỏ, đen, có vạch trắng – ký hiệu 1NXXXX.


  • Zener diode: hình dạng giống diode thường nhưng có mã đặc biệt.


  • Transistor (loại TO-92): ba chân, hình bán nguyệt, có mã như C1815, A1015...


  • MOSFET/IGBT: thường có vỏ lớn (TO-220), mã kiểu IRF540, IRG4BC30...


  • SCR/Triac: thân to, mã bắt đầu bằng BT, BTA, MCR, v.v.


👉 Nếu bạn không phân biệt được loại linh kiện, thì đọc mã cũng… vô ích. Hãy tập làm quen với hình dáng phổ biến của từng loại trước.




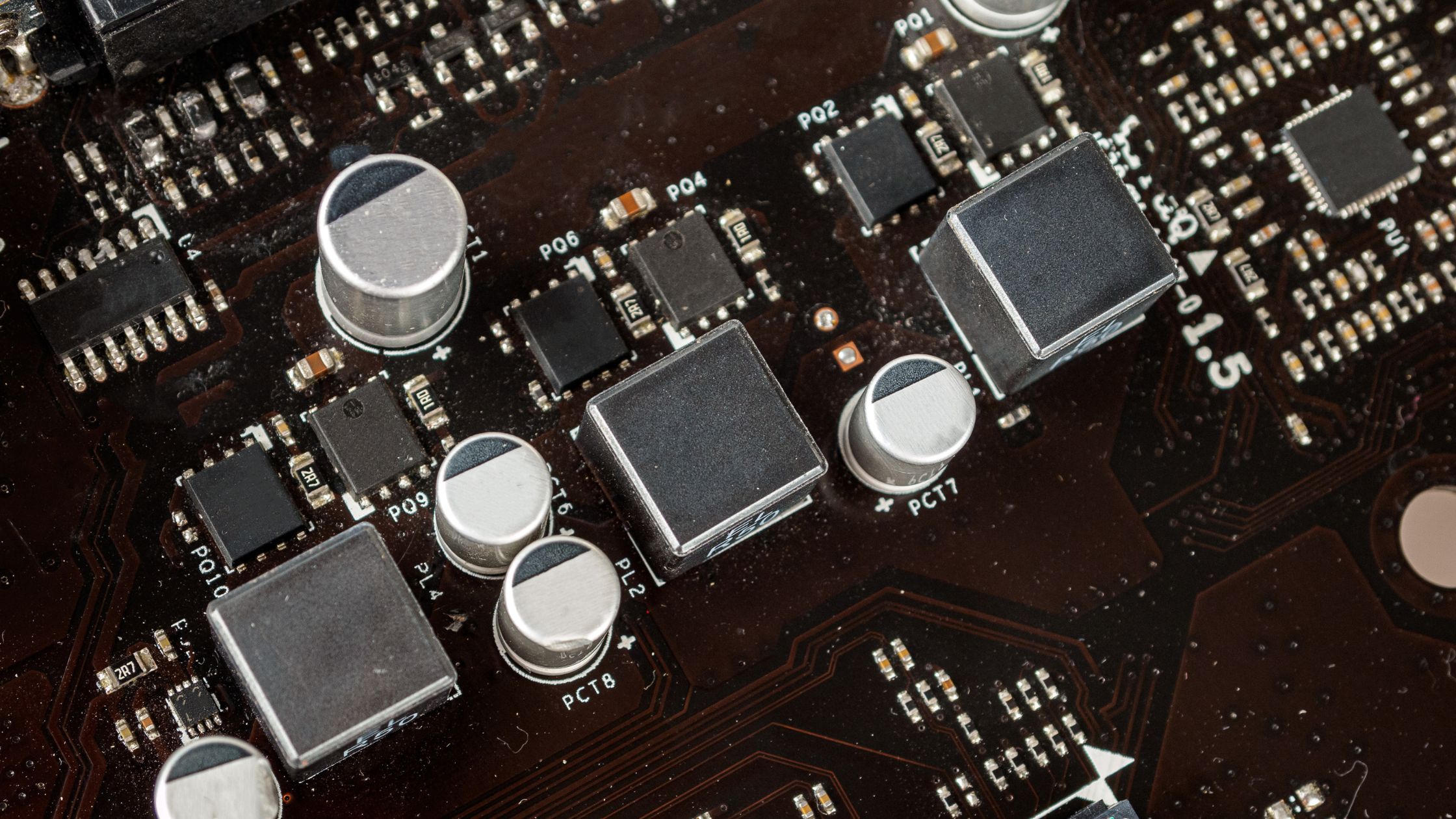

✅ Bước 2: Tìm mã số in trên linh kiện – đừng bỏ sót!

Khi đã biết được bạn đang làm việc với loại linh kiện gì, bước tiếp theo là đọc mã số in trên thân linh kiện.

Những điều cần chú ý:

  • Mã số thường là chữ + số, in trực tiếp lên thân (ví dụ: D882, IRFZ44N, 1N4148…).


  • Với linh kiện dán (SMD), mã thường ngắn, viết tắt và cần đối chiếu với bảng mã riêng.


  • Nếu mã bị mờ do thời gian, bạn có thể dùng kính lúp hoặc chụp ảnh bằng điện thoại và zoom lên.


💡 Mẹo nhỏ:
Có những mã được rút gọn theo chuẩn nội địa, ví dụ: C1815 = 2SC1815 (chuẩn Nhật), A1015 = 2SA1015.

👉 Đừng vội tra mã nếu chưa chắc mình đọc đúng! Nhầm 1 ký tự là tra sai hoàn toàn!


✅ Bước 3: Xác định hãng sản xuất – tránh nhầm mã

Một số linh kiện có ký hiệu hãng hoặc logo nhỏ in chìm. Đây là yếu tố giúp bạn tránh mua nhầm hàng giả, hoặc nhận diện đúng loại linh kiện khi mã bị rút gọn.

Cách nhận biết:

  • Một số logo quen thuộc: STMicroelectronics (ST), ON Semiconductor, Fairchild, Toshiba, Infineon...


  • Đôi khi linh kiện của Trung Quốc, Đài Loan sẽ dùng mã rút gọn hoặc ký hiệu riêng – cần tra cứu kỹ hơn.


  • Nếu bạn thấy mã lạ, hãy thử Google theo cú pháp:
    Lỗi giao diện: file 'snippets/shortcode-Mã.bwt' không được tìm thấy + “logo” + “manufacturer”



💡 Lưu ý: Cùng một mã linh kiện nhưng khác hãng, thông số vẫn có thể khác nhẹ. Đọc kỹ datasheet để chắc chắn.




✅ Bước 4: Tra cứu mã linh kiện ở đâu là chuẩn?

Sau khi có được mã đầy đủ, bước tiếp theo là tra cứu thông tin chi tiết. Tuyệt đối không đoán mò nếu bạn không muốn mạch… phát nổ!

Những nơi tra mã uy tín:

Chỉ cần gõ đúng mã, bạn sẽ tìm được datasheet chính hãng, từ đó xác định được các thông số: điện áp, dòng điện, công suất, cách đấu chân...

👉 Với linh kiện SMD, bạn có thể dùng từ khóa: “SMD code book” hoặc “SMD marking code lookup”.




✅ Bước 5: Đọc datasheet – chỉ cần hiểu phần quan trọng!

Đừng sợ datasheet dài 10 trang! Bạn chỉ cần đọc đúng chỗ cần thiết, như:

  • Maximum Ratings: Điện áp, dòng điện tối đa.


  • Pin Configuration: Vị trí các chân.


  • Electrical Characteristics: Tham số vận hành (VCE, hFE, RDS(on)...).


  • Application Notes (nếu có): Một số datasheet có ví dụ mạch rất hay.


💡 Gợi ý: Nếu bạn mới bắt đầu, hãy tìm datasheet có hình minh họa chân, thay vì chỉ ghi chữ khô khan.




✅ Bước 6: Xác định chân linh kiện (Pinout) – không đoán mò nữa!

Một trong những lý do gây hỏng mạch phổ biến là đấu sai chân linh kiện. Mỗi loại linh kiện có cách sắp xếp chân khác nhau, ví dụ:

  • Transistor TO-92: Thường là E – C – B hoặc B – C – E (nhưng KHÔNG phải lúc nào cũng vậy!)


  • MOSFET TO-220: G – D – S (Gate – Drain – Source)


  • SCR/Triac: G – A1 – A2 (Gate – Anode 1 – Anode 2)


Làm sao để xác định đúng?

  • Đọc sơ đồ chân trong datasheet.


  • Với linh kiện lạ, tra Google: “Tên linh kiện + pinout”


  • Dùng đồng hồ số (multimeter) để xác định thực tế.


⚠️ Cảnh báo: Cùng là C945 nhưng hàng nhái có thể đổi vị trí chân – đừng bao giờ tin 100% vào hình dáng!




✅ Bước 7: Nhận biết thông số kỹ thuật chính – đừng để quá tải!

Sau khi đã xác định chân và tra mã, điều tiếp theo là hiểu các thông số quan trọng của linh kiện. Đây là cơ sở để chọn đúng linh kiện thay thế hoặc thiết kế mạch phù hợp.

Các thông số cần chú ý:

  • Điện áp hoạt động tối đa (Vmax)


  • Dòng điện cực đại (Imax)


  • Công suất tiêu tán (W)


  • Nội trở (Rds(on)) – với MOSFET


  • Hệ số khuếch đại (hFE hoặc β) – với Transistor


💡 Mẹo: Nếu bạn đang thay thế linh kiện, hãy chọn linh kiện có thông số bằng hoặc cao hơn (nhưng đừng thấp hơn).




✅ Bước 8: Phân biệt ký hiệu dễ gây nhầm – cẩn thận từng chữ!

Một trong những “bẫy học thuật” phổ biến là: mã linh kiện gần giống nhau nhưng hoàn toàn khác nhau về tính chất.

Ví dụ:

  • 1N4007 (chuyên cho nguồn AC) ≠ 1N4148 (dùng cho tín hiệu tốc độ cao).


  • D882 (NPN công suất nhỏ) ≠ C945 (NPN tín hiệu nhỏ).


  • IRFZ44N ≠ IRLZ44N (khác nhau về điện áp kích Gate).


👉 Khi đọc mã, hãy nhìn kỹ từng ký tự – đôi khi chỉ khác một chữ cái nhưng kết quả… đi một trời một vực!




✅ Bước 9: Dùng app tra mã linh kiện – tiện lợi khi không có laptop

Trong thời đại smartphone, bạn không cần lúc nào cũng mang theo laptop để tra mã. Có rất nhiều ứng dụng giúp bạn tìm datasheet, mã SMD, pinout ngay trên điện thoại.

Một số app phổ biến:

  • ElectroDroid (Android/iOS): Tra mã, tính toán điện trở, tụ, mạch...


  • Datasheet Viewer: Xem datasheet offline.


  • SMD Codebook: Chuyên cho mã SMD rút gọn.


💡 Tip: Lưu sẵn link các trang tra cứu trong trình duyệt di động để tiện tra cứu nhanh khi cần.


✅ Bước 10: Kiểm tra nhanh bằng đồng hồ số – xác nhận trước khi lắp

Cuối cùng, bạn nên dùng đồng hồ số để kiểm tra sơ bộ linh kiện, đặc biệt nếu:

  • Bạn không chắc nó còn hoạt động.


  • Bạn lấy từ mạch cũ hoặc mua từ nguồn không rõ ràng.


Ví dụ kiểm tra nhanh:

  • Diode: Dùng thang đo Diode, đo 1 chiều thông, chiều ngược không thông.


  • Transistor: Dùng thang Diode để đo B – C, B – E.


  • MOSFET: Kiểm tra điện trở G – D, G – S; xả điện tích bằng tay trước khi đo.


⚠️ Cảnh báo: Linh kiện lỗi có thể vẫn hiện đúng mã – nên kiểm tra bằng đồng hồ luôn là bước cuối cực kỳ quan trọng!




⚠️ Các lỗi thường gặp khi đọc chỉ số linh kiện

Dưới đây là một số lỗi “huyền thoại” khiến mạch cháy, đồ án fail, hoặc tốn hàng giờ sửa chữa:

  • Đọc nhầm ký hiệu vì bụi, mờ hoặc in lệch.


  • Dùng linh kiện tương tự mã nhưng khác hoàn toàn tính chất.


  • Tin tưởng vào chân cắm mặc định mà không tra pinout.


  • Không kiểm tra linh kiện cũ bằng đồng hồ.


  • Tra sai bảng mã SMD – hậu quả là đoán sai chức năng.


👉 Đừng lo! Bạn đã có checklist 10 bước để tránh tất cả những lỗi này rồi!




🏁 Kết luận: Hành trang không thể thiếu của dân điện tử

Việc đọc chỉ số linh kiện có thể rối rắm lúc đầu, nhưng một khi bạn nắm được quy trình 10 bước, nó sẽ trở thành phản xạ tự nhiên như thở.

Tóm tắt nhanh:

  • Xác định loại linh kiện ➤ Tìm mã ➤ Tra Google ➤ Đọc datasheet ➤ Xác định chân ➤ Kiểm tra bằng đồng hồ.


  • Tránh các lỗi thường gặp và đừng tin vào mắt nhìn – hãy tin vào kiến thức bạn đang có!





👉 Gợi ý cho bài tiếp theo:

Bạn đã bao giờ phân vân giữa IGBT và MOSFET chưa?
Chúng nhìn giống nhau, đều có 3 chân, nhưng lại hoàn toàn khác biệt về ứng dụng và nguyên lý!

🎯 Đón đọc bài viết tiếp theo:
“IGBT hay MOSFET – Phân biệt kiểu gì khi chỉ có vài ký hiệu nhỏ xíu?”
