Checklist 10 bước để đọc đúng chỉ số mọi loại linh kiện

Mở đầu: Khi đọc đúng – bạn làm chủ được cả thế giới vi mạch

Làm điện tử không đơn giản như lắp ráp đồ chơi. Một linh kiện nhỏ bằng đầu tăm có thể mang trong mình hàng loạt thông số: dòng, áp, công suất, tần số, độ nhạy, cách kích hoạt… Nếu bạn đọc sai, hiểu nhầm hay đoán mò, hậu quả không chỉ là cháy mạch – mà còn là mất thời gian, tiền bạc, uy tín.

Vậy nên hôm nay, mình sẽ chia sẻ checklist 10 bước chuẩn để bạn có thể đọc đúng – hiểu đúng – chọn đúng mọi loại linh kiện, từ transistor, diode, triac, zener cho đến MOSFET, IGBT, opto, tụ, cuộn cảm...



---

1. Bước 1: Ghi lại mã đầy đủ, không thiếu ký tự

Không có chuyện “gần giống thì được”. Ví dụ:

• IRF540 ≠ IRF540N ≠ IRL540N

• C1815 ≠ C945

• BTA16-600B ≠ BT136-600E

Mỗi mã là duy nhất. Ghi sai 1 chữ, tra sai hoàn toàn.

📌 Kinh nghiệm: Dùng bút mực đậm ghi lại mã trên sổ, đặc biệt với linh kiện in mờ.

---

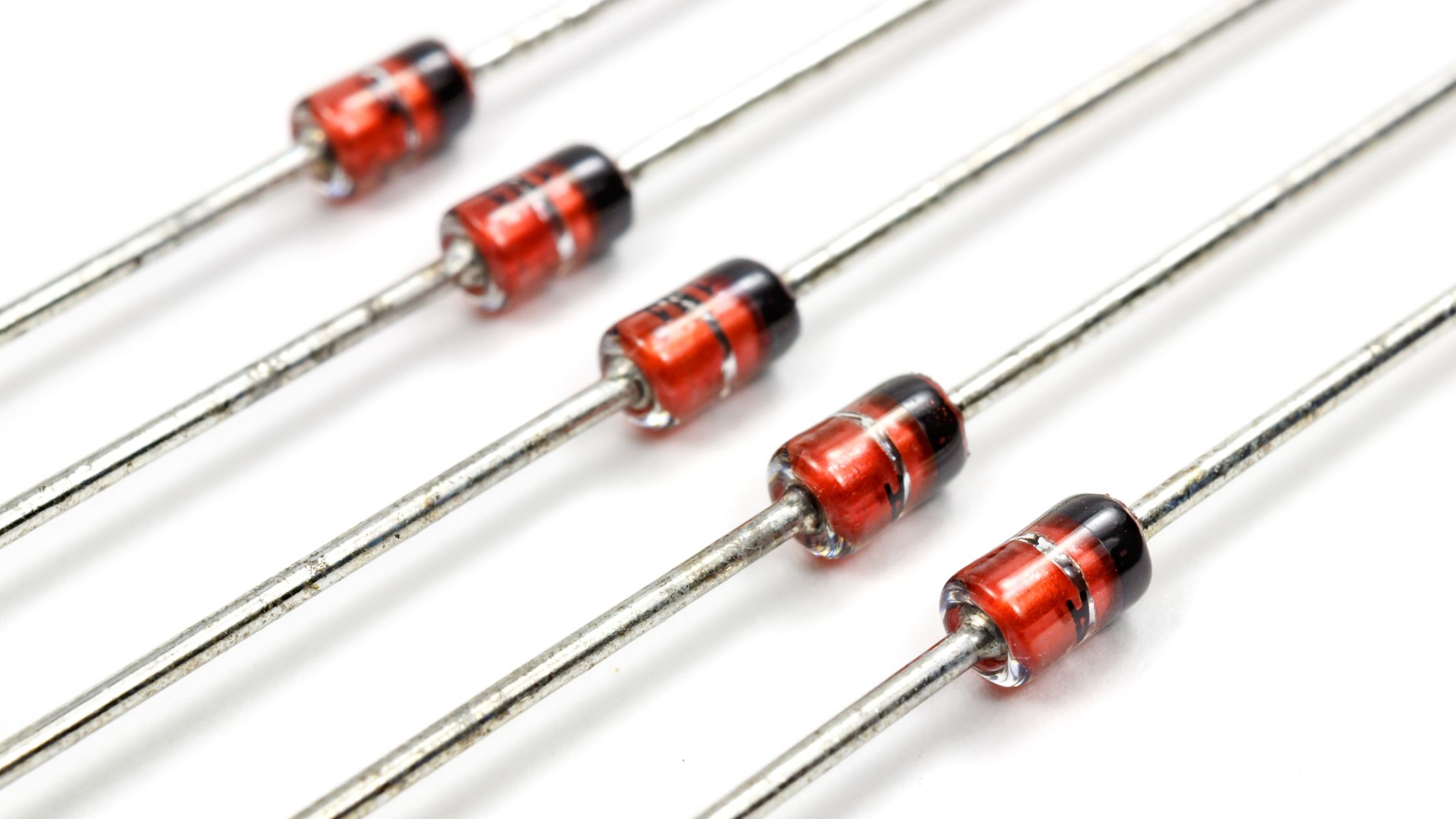

2. Bước 2: Xác định loại linh kiện bạn đang cầm

Không phải mã nào cũng nói rõ “tôi là transistor” hay “tôi là diode zener”. Bạn cần:

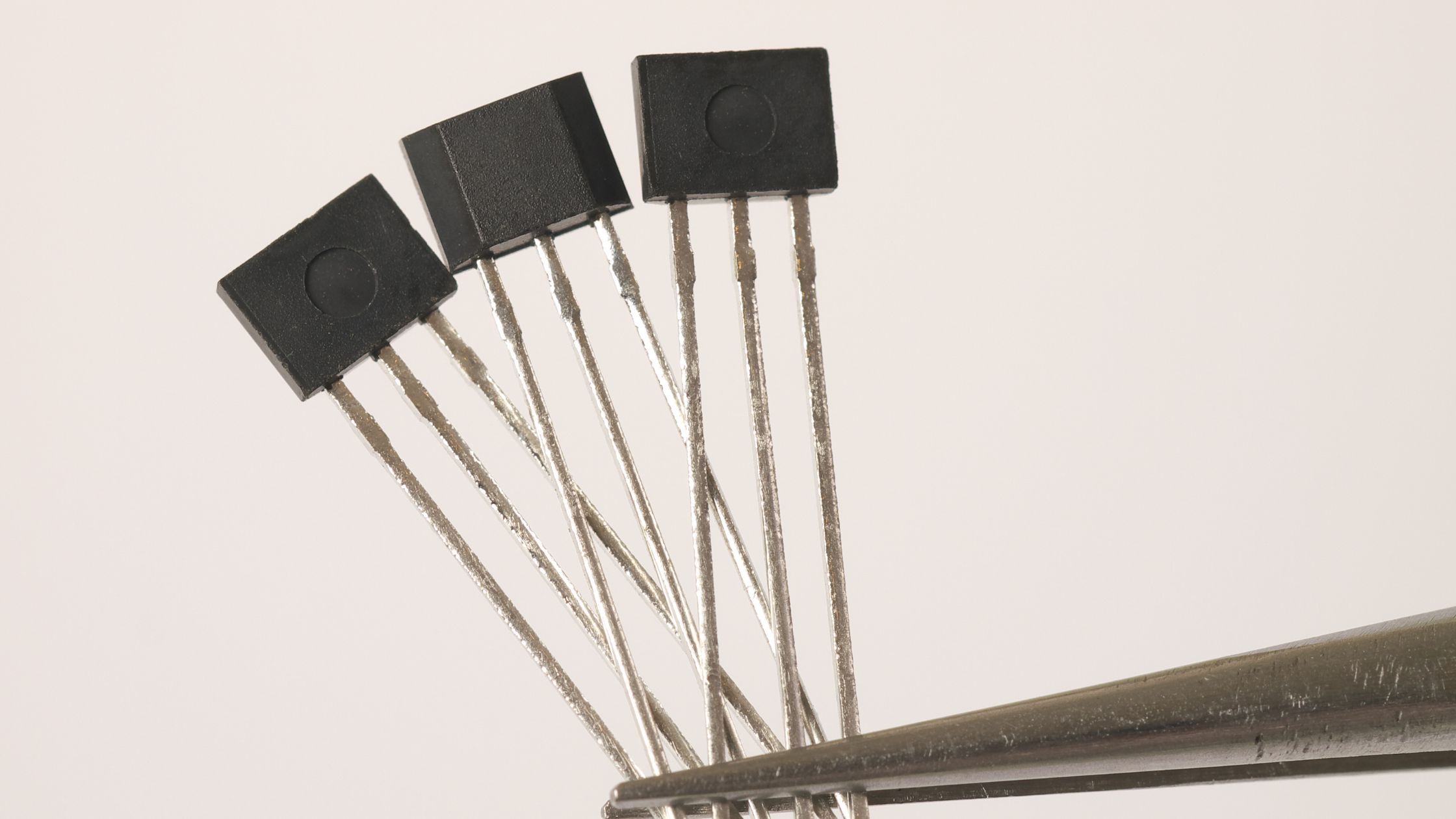

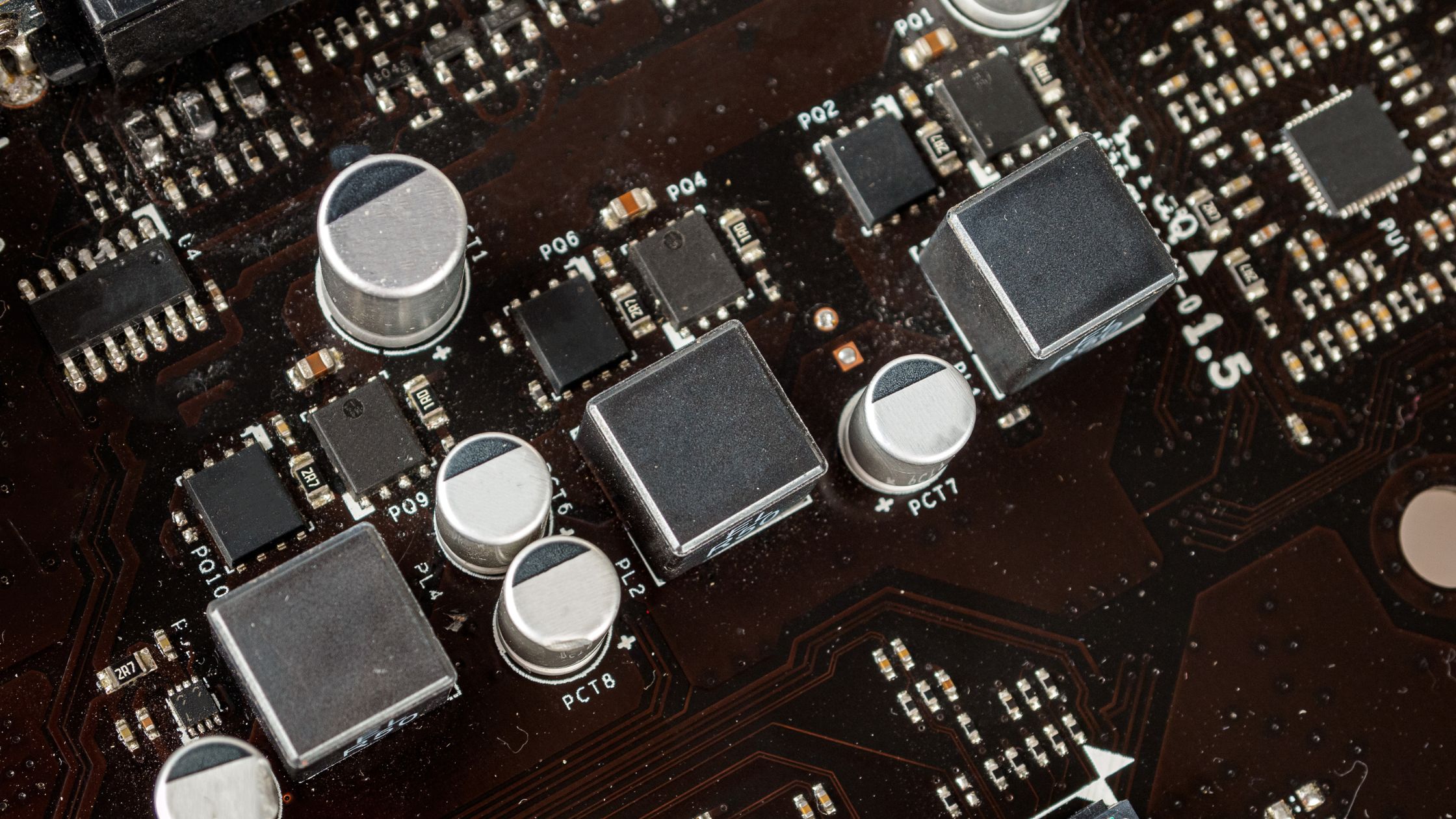

• Nhìn hình dáng (TO-92, TO-220, SMD...)

• Đếm số chân

• Suy ra loại cơ bản: transistor, diode, SCR, triac, zener, MOSFET, IGBT...

📌 Mẹo: Hình trụ thường là transistor; chân to, ba chân, vỏ phẳng thường là MOSFET hoặc IGBT.



---

3. Bước 3: Tìm datasheet từ nguồn uy tín

Gõ Google: “mã linh kiện + datasheet pdf” Trang tra cứu tốt:

• alldatasheet.com

• octopart.com

• datasheetcatalog.com

Tuyệt đối không dùng trang không rõ nguồn gốc hoặc chỉ dựa vào hình ảnh chung chung.



---

4. Bước 4: Xác định cấu trúc chân (pinout)

Ngay trong datasheet thường có hình sơ đồ chân – cực kỳ quan trọng. Sai chân = không hoạt động.

📌 Ví dụ:

• TO-92 (nhìn mặt phẳng): thường là E–B–C (C1815)

• TO-220: thường là G–D–S với MOSFET

Ghi chú vào sổ tay cá nhân mỗi lần tra xong.



---

5. Bước 5: Đọc thông số dòng và áp tối đa

Thông số cần tra:

• Transistor: Ic max, Vce max

• MOSFET: Id max, Vds max

• Zener: Vz, Pz

• SCR/Triac: It, Vdrm, Igt

📌 Ví dụ:

• IRFZ44N: Id = 49A, Vds = 55V

• BT136: It = 4A, Vdrm = 600V

Không tra kỹ → dễ chọn sai dòng/áp → cháy mạch!

---

6. Bước 6: Kiểm tra thông số kích hoạt

• Transistor: Vbe ≈ 0.6–0.7V, IB ≈ 1/10 IC

• MOSFET: Vgs(th), cần lưu ý nếu điều khiển bằng 3.3V hay 5V

• Triac: Igt, Vgt

📌 Cảnh báo:

• Vi điều khiển như Arduino, ESP chỉ ra được vài mA – không đủ để kích SCR/Triac lớn

• Cần đệm trung gian hoặc chọn linh kiện nhạy



---

7. Bước 7: Kiểm tra công suất tiêu tán

Pd – tổng nhiệt sinh ra khi linh kiện hoạt động. Nếu vượt mức này mà không có tản nhiệt → nổ!

📌 Ví dụ:

• TO-92: Pd ≈ 500mW

• TO-220: Pd ≈ 2–5W

Tính Pd = Vce x Ic hoặc Vds x Id



---

8. Bước 8: Kiểm tra tần số hoạt động (fT)

Đặc biệt quan trọng với:

• Nguồn xung, mạch inverter

• Điều khiển động cơ tốc độ cao

• Khuếch đại RF

📌 Ví dụ:

• C1815: fT = 80MHz

• 2N2222: fT = 250MHz

• IRF840: switching ≈ 100kHz



---

9. Bước 9: So sánh với điều kiện sử dụng thực tế

Bạn cần trả lời:

• Nguồn cấp bao nhiêu V?

• Tải tiêu thụ bao nhiêu dòng?

• Tín hiệu điều khiển là loại nào?

• Có tản nhiệt không?

Nếu linh kiện chọn không khớp với mạch → không hoạt động hoặc chết yểu.

📌 Nguyên tắc: luôn tính dư 20–30% dòng – áp so với tải thực tế.

---

10. Bước 10: Ghi chép lại để dùng lần sau

Sau khi tra:

• Ghi đầy đủ: loại, mã, pinout, Ic, Vce, Pd, Vbe, fT...

• Nếu dùng tốt, đánh dấu “ĐÃ DÙNG THÀNH CÔNG”

• Ghi thêm ngày, mạch đã dùng

Sau 3 tháng, bạn sẽ có 1 quyển “sổ tay linh kiện cá nhân” cực kỳ quý giá!



---

Kết: Đọc chỉ số không khó – nếu bạn có công cụ đúng

Không ai sinh ra đã biết đọc mã linh kiện. Nhưng nếu bạn áp dụng đầy đủ 10 bước trên, bạn sẽ:

• Tránh được 90% lỗi lắp sai, cháy nổ

• Biết cách chọn linh kiện tối ưu cho từng loại mạch

• Tự tin khi làm việc trong môi trường kỹ thuật chuyên nghiệp

Mỗi bước trong checklist này là một lớp bảo vệ cho thành quả của bạn. Đừng bỏ qua chỉ vì vội vàng!



---
