Cách xác định độ dày giấy phù hợp cho từng công suất biến áp

Thứ Hai, 05/05/2025 Huỳnh Chí Diễn
Nội dung bài viết

Cách xác định độ dày giấy phù hợp cho từng công suất biến áp

Chọn đúng độ dày giấy cách điện khi làm biến áp tưởng chừng là chuyện nhỏ, nhưng lại ảnh hưởng rất lớn đến:

  • Hiệu quả cách điện


  • Độ bền sản phẩm


  • Tính an toàn khi vận hành


  • Thẩm mỹ khi hoàn thiện


Nếu bạn dùng giấy quá mỏng cho máy công suất lớn, sẽ dễ cháy, chập, hoặc bung lớp. Ngược lại, nếu giấy quá dày cho máy nhỏ, sẽ khiến cuốn dây khó, khuôn quá cứng, máy kêu khi chạy.

Trong bài này, mình sẽ chia sẻ cách xác định độ dày giấy phù hợp cho từng công suất biến áp, giúp bạn làm đúng từ bước đầu – tiết kiệm thời gian, công sức, chi phí, và quan trọng nhất là… bền!


1. Vì sao cần chọn đúng độ dày giấy?

A. Cách điện hiệu quả

  • Giấy mỏng quá → chạm cuộn dây, dễ gây chập


  • Giấy dày đúng mức → ngăn dòng rò, tăng ổn định


B. Cách nhiệt an toàn

  • Máy chạy 24/24, tải cao → sinh nhiệt lớn


  • Giấy chịu nhiệt tốt, dày chuẩn → không bị cháy xém, co rút


C. Dễ thao tác, cuốn dây gọn

  • Giấy vừa dày, vừa dẻo → dễ gấp, dễ cuốn


  • Nếu quá dày → khó cuốn, cuộn dây phồng


  • Nếu quá mỏng → dễ gãy, khó dán


📌 Chọn đúng giấy không chỉ an toàn – mà còn giúp sản phẩm nhìn đẹp, đúng chuẩn nghề




2. Bảng gợi ý độ dày giấy theo công suất biến áp

Công suất biến áp

Mục đích sử dụng

Gợi ý độ dày giấy

Dưới 100VA

DIY, âm thanh nhỏ, mạch đèn led

0.13mm – 0.2mm (DMD, NMN)

100VA – 300VA

Biến áp mini, máy in, camera

0.3mm – 0.5mm (fishpaper) + 1.0mm (giấy đỏ)

300VA – 1kVA

Tủ điện gia đình, máy CNC mini

1.0mm (giấy đỏ) + mica + DMD/NMN

1kVA – 5kVA

Máy công nghiệp nhỏ, UPS, máy hàn

1.0mm (ép kỹ) + mica 0.2–0.3mm

>5kVA

Tủ điện trung tâm, máy công nghiệp

1.0mm giấy đỏ + mica + Nomex chuyên dụng




3. Cách chọn giấy theo vị trí trong biến áp

Vị trí

Gợi ý độ dày giấy

Loại giấy nên dùng

Lót đáy khuôn

0.3 – 0.5mm

Fishpaper, mica

Lót giữa các lớp dây

0.13 – 0.2mm

DMD, NMN

Bọc ngoài cuộn dây

0.5 – 1.0mm

Giấy đỏ ép, giấy vàng 1 li

Làm khuôn lõi Fe

1.0mm chuẩn

Giấy đỏ ép cứng chuyên dụng

Lót đế tụ lớn

1.0mm + mica hoặc fishpaper

Tăng cứng và ổn định thiết bị


4. Những dấu hiệu bạn đang dùng sai độ dày giấy

  • Cuộn dây bị phồng, không đều → giấy quá dày


  • Máy chạy rung, hú, nóng → giấy không cách điện đủ


  • Khuôn bung sau 1–2 ngày → giấy mỏng, không chịu lực ép


  • Keo không ăn, mép không dính → giấy không ép đúng kỹ thuật


  • Cuốn dây bị rít tay, khó vòng → giấy không đủ dẻo hoặc quá cứng


🎯 Khi thấy 1 trong các dấu hiệu trên – hãy kiểm tra lại ngay loại giấy bạn đang dùng nhé!




5. Gợi ý combo giấy theo công suất phổ biến

✅ Biến áp mini <300VA:

  • 1 tờ giấy đỏ 1 li (10x100cm)


  • 1 tấm DMD 0.18mm


  • 2 tấm fishpaper 0.3mm


✅ Biến áp gia dụng 500–1000VA:

  • 2 tờ giấy đỏ 1 li


  • 1 cuộn DMD 5m


  • 3 tấm mica tape 0.2mm


✅ Biến áp công nghiệp:

  • 1 tấm giấy đỏ ép khổ 1m x 2m


  • Nomex, mica, fishpaper khổ lớn


  • Keo cách điện chuyên dụng





6. Câu chuyện nghề

Anh Tuấn – thợ làm biến áp cho máy hàn điện tử chia sẻ:

“Tôi từng dùng giấy vàng 0.5mm để tiết kiệm – máy chạy 3 hôm, sờ vào thấy nóng bất thường. Mở ra – giấy cháy, dây xô lệch. Giờ chỉ dùng giấy đỏ 1 li – dày, ép chắc, máy chạy êm.”




7. Mua giấy đúng độ dày ở đâu?

Tại Shop Điện Tử QUỲNH DIỄN, bạn được:

  • Tư vấn loại giấy phù hợp theo công suất bạn cần

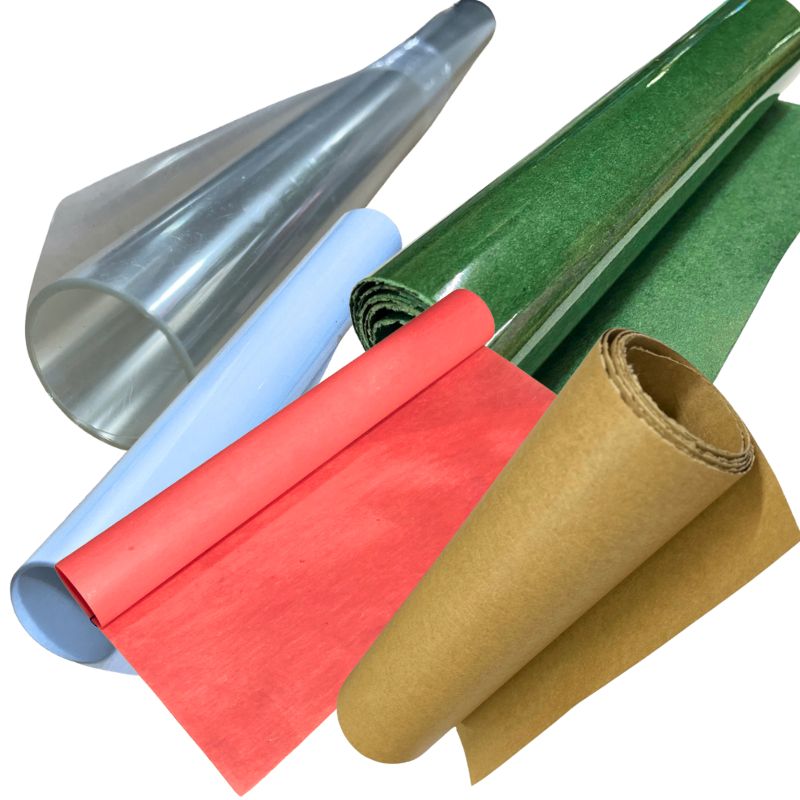

  • Có đủ giấy 0.13mm – 1.0mm, đỏ – vàng – DMD – fishpaper – mica


  • Cắt sẵn theo kích thước yêu cầu


  • Giao hàng tận nơi, đóng gói kỹ, đảm bảo chất lượng


  • Có combo combo theo biến áp 100VA – 1kVA – 5kVA





Kết luận: Độ dày đúng – thiết bị bền

Một chiếc máy tốt không chỉ đến từ cuộn dây đẹp hay lõi sắt tốt – mà còn đến từ sự tỉ mỉ trong từng lớp cách điện.

✅ Dùng đúng độ dày giấy – bạn đang làm sản phẩm an toàn, chuyên nghiệp, đáng tin cậy.

Chia sẻ thật:
Lúc đầu tôi không để ý, lấy giấy gì cũng xài. Làm vài cái biến áp chạy được 1 tuần là bung khuôn, cháy dây. Sau đó học kỹ lại – hiểu ra: đúng giấy, đúng độ dày – là bảo hiểm cho cả thiết bị.
