Cách tự quấn biến áp xung – Từ lý thuyết đến thực chiến DIY

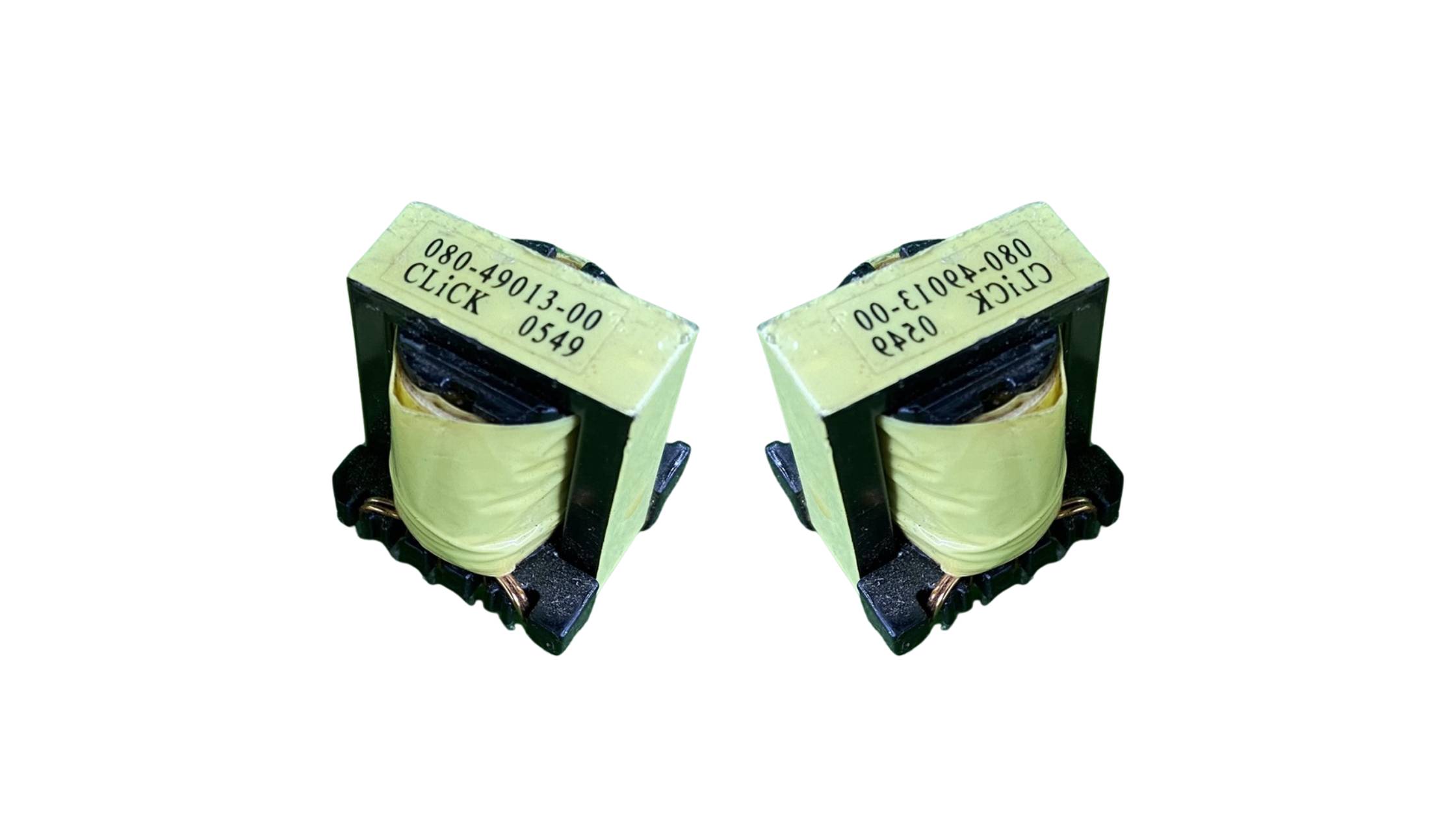

🌀 Tự quấn biến áp xung – Từ lý thuyết đến thực chiến DIY

Mô tả ngắn:

Một hướng dẫn đầy đủ giúp bạn từ người “chỉ biết mua sẵn” trở thành “người làm chủ cuộn dây” – tự quấn biến áp xung chính xác, an toàn, tiết kiệm và cực kỳ đáng tin cậy cho mọi mạch DIY.



1. Giới thiệu: Vì sao nên tự quấn biến áp xung?

Bạn đang DIY ampli, mạch LED, hay nguồn cho cảm biến?
Bạn đã từng “trầy trật” tìm con biến áp đúng thông số nhưng... mãi không ra?

Vậy tại sao không tự quấn lấy một con – đúng công suất, đúng điện áp, đúng nhu cầu – và còn... cực kỳ rẻ nữa?

✅ Tự quấn biến áp giúp bạn:

• Chủ động 100% thông số đầu ra: không phụ thuộc biến áp tháo máy hay hàng rẻ trôi nổi.

• Tiết kiệm chi phí dài hạn: mua lõi và dây rẻ hơn nhiều so với biến áp lắp sẵn.

• Học sâu kỹ thuật nguồn xung: bạn sẽ hiểu cách hoạt động, cách khắc phục lỗi và làm mạch tối ưu hơn.

• Phù hợp hoàn toàn với mạch DIY: từ ampli 12V, nguồn ±15V, đến mạch đo áp 5V ổn định...


🎯 Bạn sẽ cần gì?

• Một chút thời gian

• Một lõi biến áp xung cũ (hoặc mua mới EE16, EE25…)

• Dây đồng, đồng hồ đo, keo cách điện

• Và một hướng dẫn chi tiết – mà bạn đang cầm trong tay đây!


Ở phần tiếp theo, ta sẽ cùng hiểu nguyên lý hoạt động của biến áp xung, để quấn dây đúng chứ không phải... quấn đại!



⚡ 2. Nguyên lý hoạt động biến áp xung – Hiểu trước khi quấn

Trước khi cầm dây lên quấn, bạn cần hiểu biến áp xung hoạt động thế nào – vì nếu sai từ nguyên lý, quấn chuẩn đến mấy cũng... không ra điện áp mong muốn.



🔄 Biến áp xung khác gì biến áp thường?

Yếu tố	Biến áp thường	Biến áp xung
Tần số hoạt động	50Hz (lưới điện)	20kHz – 100kHz hoặc hơn
Kích thước	To, nặng	Nhỏ, nhẹ hơn với cùng công suất
Cách hoạt động	Dòng AC chạy liên tục	Xung điện chạy gián đoạn
Ứng dụng	Biến thế 220→12, 110→5…	Nguồn xung, sạc, mạch SMPS…



🧠 Nguyên lý đơn giản:

1. IC điều khiển (VD: TL494, UC384x) tạo xung PWM → cấp cho cuộn sơ cấp biến áp.

2. Từ thông biến thiên trong lõi ferrite → sinh ra điện áp tại cuộn thứ cấp.

3. Cuộn feedback truyền tín hiệu về IC → điều chỉnh độ rộng xung để giữ điện áp ổn định.


Tần số cao giúp biến áp truyền năng lượng nhanh, kích thước nhỏ – nhưng đòi hỏi tính toán kỹ số vòng dây, cách cách điện và quấn đúng chiều.



📌 Các cuộn dây chính trong biến áp xung:

Cuộn	Chức năng	Ghi chú
Sơ cấp	Nhận xung từ IC, tạo từ trường	Dây to, số vòng vừa
Thứ cấp	Cung cấp điện áp ra	Có thể nhiều cuộn: 5V, 12V, ±15V…
Feedback	Điều chỉnh dao động IC	Thường quấn riêng, ít vòng



Hiểu rõ mối quan hệ giữa số vòng – tần số – điện áp là điều kiện tiên quyết để bước vào phần tiếp theo:

Chọn lõi – chọn đúng để mạch “chạy đã”!



🧲 3. Các loại lõi phổ biến trong DIY – Chọn đúng lõi để mạch “chạy đã”

Một biến áp tốt không chỉ nằm ở dây quấn mà còn nằm ở lõi – phần trung tâm giúp truyền từ thông hiệu quả.

Nếu chọn sai lõi, dù bạn quấn đúng bao nhiêu vòng cũng... không đủ điện áp, không ổn định, thậm chí là không dao động được.



🧩 Lõi biến áp xung – Có những loại nào?

1. Lõi EE (phổ biến nhất)

• Hình chữ E lắp lại với nhau

• Có khe hở khí (air gap) tùy loại

• Dễ tháo, dễ quấn, dễ mua


👉 Phù hợp: nguồn 5V–24V, công suất 5W–50W

2. Lõi EI (ít gặp hơn)

• Hình chữ E và chữ I ghép lại

• Từ thông ít hiệu quả bằng EE

• Chủ yếu thấy ở biến áp truyền thống


👉 DIY ít dùng, chỉ phù hợp với nguồn nhiễu thấp

3. Lõi toroidal (hình doughnut, vòng tròn)

• Hiệu suất rất cao, nhiễu thấp

• Nhưng khó quấn, khó cố định


👉 Phù hợp khi làm nguồn sạch cho audio, ampli, DSP



📏 Kích thước lõi – Dựa vào đâu để chọn?

Lõi	Mã thường gặp	Phù hợp công suất
EE16	nhỏ nhất	3W–10W
EE19	phổ thông	10W–20W
EE25	vừa đủ DIY	20W–40W
EE33	to, công suất	40W–70W
EE42 trở lên	ampli, nguồn đôi	>100W

Mẹo nhỏ: lõi càng lớn, số vòng càng ít → dễ quấn, nhưng chiếm diện tích.



💡 Mua lõi ở đâu?

• Lấy từ biến áp cũ, sạc laptop, board nguồn tổ ong

• Mua online theo mã EE16, EE25, EE33…

• Chọn lõi không nứt, không bị bể keo → để đảm bảo từ thông không bị rò


Tóm lại:

Lõi phù hợp = nguồn ổn định. Đừng tiếc vài nghìn chọn lõi nhỏ – hãy chọn đúng nhu cầu tải và mục đích mạch.





🔢 4. Tính số vòng dây – Công thức đơn giản và bảng tham khảo nhanh

Sau khi chọn được lõi, bước tiếp theo là quyết định:

Quấn bao nhiêu vòng thì ra đúng điện áp mong muốn?

Đừng lo! Phần này sẽ giúp bạn tính cực nhanh, cực dễ, và có bảng mẫu để áp dụng luôn cho các lõi thông dụng như EE16, EE25, EE33.



🧠 Nguyên tắc chung:

Biến áp xung hoạt động ở tần số cao (20kHz–100kHz), nên số vòng cần ít hơn nhiều so với biến áp 50Hz.

Công thức cơ bản:

N=V×1084.44×f×B×AeN = \frac{V \times 10^8}{4.44 \times f \times B \times A_e}N=4.44×f×B×Ae​V×108​

Trong đó:

• N: số vòng dây

• V: điện áp cần tạo (Volt)

• f: tần số xung (Hz)

• B: mật độ từ thông tối đa (thường lấy 0.2–0.3 T)

• Aₑ: tiết diện lõi (cm² → chuyển về m²)


👉 Tuy nhiên, công thức này khá phức tạp nếu bạn chưa quen. Vậy nên...



📋 Bảng tham khảo nhanh số vòng (tần số 50kHz)

Lõi	1 vòng ra bao nhiêu Volt (ước lượng)	Sơ cấp 12V nên quấn	5V ra cần bao nhiêu vòng
EE16	~0.15–0.2V	60–80 vòng	~25–30 vòng
EE25	~0.25V	40–50 vòng	~18–22 vòng
EE33	~0.35–0.4V	25–30 vòng	~12–14 vòng

Đây là số vòng tham khảo cho tải nhỏ đến trung bình, nếu tải nặng nên tăng thêm 10–20% số vòng.



🧪 Cách kiểm chứng:

1. Quấn thử 5 vòng cuộn sơ cấp → cấp xung ngắn → đo Volt đầu ra cuộn thứ cấp

2. Nội suy theo số vòng để tính chuẩn lại → rồi quấn thật


Dùng đồng hồ đo Volt AC hoặc hiện sóng (nếu có) để đo chính xác dao động đầu ra.



Tóm lại:

Quấn đúng số vòng không khó – chỉ cần hiểu nguyên tắc, có bảng mẫu, và test thực tế 1–2 lần là bạn có thể “làm chủ cuộn dây” rồi!



🧵 5. Chọn dây đồng – Tiết diện, cách điện, khả năng chịu tải

Dây đồng chính là “mạch máu” trong biến áp xung – nếu chọn sai:

• Dây nhỏ quá → nóng, hao tổn, dễ cháy.

• Dây to quá → khó quấn, tốn lõi, dễ tràn không gian.


Vậy quấn thế nào cho vừa gọn, vừa đủ dòng, lại đảm bảo an toàn và hiệu quả?



🔍 1. Xác định dòng tải để chọn tiết diện

Công thức thực tế (DIY):

A(mm2)=I(A)4 đeˆˊn 6A (mm²) = \frac{I (A)}{4~\text{đến}~6}A(mm2)=4 đeˆˊn 6I(A)​

• I: dòng tải (Ampere)

• 4–6: hệ số an toàn và mật độ dòng đi qua dây


Dòng tải	Tiết diện dây nên dùng	Đường kính dây (mm) tham khảo
≤ 0.5A	0.1 mm²	~0.4 mm
1A	0.2–0.25 mm²	~0.5 mm
2–3A	0.5 mm²	~0.7–0.8 mm
≥ 5A	0.8–1.0 mm² hoặc dây đôi	~1.0 mm hoặc quấn song song



🧪 2. Loại dây nên chọn

Loại dây	Đặc điểm	Gợi ý dùng
Dây email (dây đồng sơn cách điện)	Mỏng, dễ quấn, rẻ	Thích hợp cho DIY
Dây đôi, dây bện	2 hoặc 3 sợi bọc chung	Dùng cho dòng lớn, dễ bố trí
Dây điện mini	Có vỏ nhựa cách điện	Dùng cho feedback hoặc đầu ra lẻ

Ưu tiên dây mềm, không giòn, sơn cách điện còn tốt (không bong, không nứt).



⚠️ Lưu ý khi chọn và quấn:

• Dây càng to càng khó quấn nhiều lớp → cần lõi đủ lớn hoặc ít vòng

• Với mạch dòng cao, nên chia nhỏ dây (quấn song song 2 sợi)

• Feedback chỉ cần vài vòng → dùng dây nhỏ, không cần tiết diện lớn




Tóm lại:

Chọn dây đúng = quấn dễ, mạch chạy bền. Hãy cân đối giữa dòng tải – số vòng – kích thước lõi để tối ưu!





🎛️ 6. Sơ đồ cuộn dây – Phân biệt sơ cấp, thứ cấp, feedback và cách đánh dấu

Sau khi đã có lõi và chọn dây phù hợp, bước tiếp theo là xác định sơ đồ quấn:

• Quấn cuộn nào trước?

• Làm sao không nhầm chiều dây?

• Làm sao feedback không bị ngược chiều khiến IC không dao động?


📌 Các cuộn dây trong biến áp xung:

Cuộn	Vai trò	Đặc điểm nhận biết
Sơ cấp	Nhận xung từ IC điều khiển	Dây to, quấn trước
Feedback	Gửi tín hiệu ngược về IC	Quấn giữa, dây nhỏ, thường 1–3 vòng
Thứ cấp	Cấp điện áp ra cho tải	Dây vừa hoặc nhỏ tùy tải, có thể nhiều cuộn



🧠 Thứ tự quấn lý tưởng:

1. Sơ cấp

2. Lớp cách điện (mica/băng keo)

3. Feedback

4. Cách điện tiếp

5. Thứ cấp (một hoặc nhiều cuộn)


Feedback nên quấn gần sơ cấp nhất có thể để đảm bảo xung đồng pha.



🧪 Mẹo đánh dấu chiều dây

• Khi bắt đầu quấn mỗi cuộn, đánh dấu đầu dây bằng bút lông hoặc dán băng keo.

• Ghi sơ đồ ra giấy: chân nào là đầu – chân nào là cuối (A – B).

• Sau khi quấn xong, dùng đồng hồ đo để kiểm tra liên tục (R thấp, nối đúng).


⚠️ Sai chiều feedback = mạch không dao động!

Nếu bạn lỡ đấu feedback ngược, IC sẽ:

• Không tạo xung → mạch “im lặng”

• Tạo dao động ngược pha → gây quá áp hoặc không ổn định


Khi test, nếu mạch không khởi động – hãy thử đảo chiều cuộn feedback trước tiên.



Tóm lại:

Đúng sơ đồ – đúng chiều – đúng cách điện = nền tảng của một biến áp xung ổn định và an toàn.





🧯 7. Thứ tự quấn và lớp cách điện – An toàn là trên hết

Bạn có thể quấn đúng vòng, đúng dây, đúng chiều…
Nhưng nếu không cách điện đúng cách, nguy cơ rò, chập hoặc cháy mạch là hoàn toàn có thể xảy ra.

Trong biến áp xung, mỗi lớp dây là một nguy cơ điện áp khác nhau – và cách điện là “áo giáp” của toàn bộ cuộn dây.



🔁 Thứ tự quấn chuẩn để tránh nhiễu và rò điện

1. Sơ cấp

   • Quấn đầu tiên, gần lõi nhất.

   • Dây to, dòng cao → dễ nóng → cần cách tốt với lớp sau.

2. Lớp cách điện thứ nhất

   • Dùng mica cách nhiệt, băng keo chịu nhiệt, hoặc lớp cách điện chuyên dụng (nomex, giấy cách điện)

3. Feedback

   • Thường chỉ vài vòng, dây nhỏ

   • Quấn sát sơ cấp, nhưng vẫn cách lớp bằng 1–2 lớp keo

4. Lớp cách điện tiếp theo

5. Thứ cấp

   • Tùy công suất mà dây to/nhỏ, quấn ngoài cùng

   • Nếu có nhiều cuộn ra (5V, 12V, ±15V…), nên quấn mỗi cuộn cách nhau 1 lớp keo


🎯 Nguyên tắc “3 KHÔNG” trong cách điện

1. Không để dây chạm lõi

2. Không để hai lớp dây khác điện áp tiếp xúc trực tiếp

3. Không dùng băng keo thường dễ chảy, dễ hở




🧠 Dụng cụ cách điện DIY phổ biến

Vật liệu	Ưu điểm	Ghi chú
Mica cắt mỏng	Cách điện tốt, chịu nhiệt	Dễ tìm từ đèn hỏng, đồ cũ
Băng keo chịu nhiệt	Nhanh, tiện, sạch	Dán chặt – không bị lỏng
Giấy nomex	Chuyên nghiệp, cao cấp	Khó kiếm, đắt hơn chút



⚠️ Không cách điện = rủi ro tiềm ẩn:

• Chạm mạch → cháy Mosfet, cháy tải

• Feedback sai → xung lệch, áp dao động

• Rò điện → nguy hiểm với người dùng


Tóm lại:

Cách điện kỹ – an toàn lâu dài. Đừng tiếc 1 lớp băng keo mà phải thay cả mạch nguồn!





🎨 8. Mẹo quấn đều – chặt – đẹp: Dễ kiểm tra, dễ sửa, dễ bán nếu cần

Biến áp quấn tay không chỉ cần đúng kỹ thuật, mà còn nên đẹp và gọn – vì:

• Dễ kiểm tra lại sơ đồ nếu có lỗi

• Gắn vào mạch nhìn “có nghề”

• Đôi khi, bạn còn có thể bán lại cho anh em DIY khác nếu quấn đúng và đẹp!




🎯 Tại sao cần quấn đều và chặt?

• Từ trường phân bố đều → hiệu suất cao hơn

• Tránh dây chồng chéo → giảm nguy cơ chạm chập

• Gọn gàng → tiết kiệm không gian lõi, dễ cách điện giữa các lớp


Quấn xấu = tăng tổn hao = dễ cháy!



🧰 Dụng cụ hỗ trợ nên có

Dụng cụ	Công dụng
Khoan tay mini	Quay lõi đều, không đau tay
Giá cố định lõi	Giữ lõi không trượt khi quấn
Bút đánh dấu đầu/cuối	Ghi nhớ chiều dây, tránh nhầm
Kéo, nhíp nhỏ	Cắt dây, luồn dây giữa các rãnh dễ



🧪 Mẹo thực hành quấn “như thợ chuyên”

1. Cố định lõi chắc chắn trước khi quấn

2. Kéo dây căng đều khi quấn, không chùng, không siết quá mạnh

3. Xếp dây theo hàng, không chồng chéo

4. Giữa mỗi lớp nên quấn ngược chiều nhau (giảm cảm ứng chéo, giúp bám lõi hơn)

5. Sau mỗi cuộn → dùng 1 lớp keo mỏng dán giữ


💡 Mẹo kiểm tra sau khi quấn

• Lắc nhẹ lõi → nếu nghe tiếng kêu hoặc dây rung → quấn lại

• Nhìn qua khe lõi → nếu thấy rối → dễ chạm, cần quấn lại

• Bóp nhẹ lớp ngoài → nếu lõng lẻo → chưa đạt


Tóm lại:

Đẹp + đều + chặt = Hiệu quả + An toàn + Có thể chia sẻ lại cho cộng đồng DIY!





🔗 9. Cách hàn chân ra – Đánh dấu, cố định và kiểm tra kỹ lưỡng

Sau khi đã quấn xong, phần quan trọng không kém là hàn chân ra đúng cách.

Nếu quấn đúng mà hàn sai – thì mạch vẫn... "câm như hến".



🎯 Tại sao hàn đúng – chắc – rõ lại quan trọng?

• Tránh nhầm chân khi gắn vào mạch

• Đảm bảo tiếp xúc điện tốt, không hở mạch

• Dễ kiểm tra, sửa chữa, hoặc thay thế


🧪 Cách xác định đầu/cuối từng cuộn

• Dùng đồng hồ đo Ohm (R nhỏ) để xác định đầu-cuối mỗi cuộn

• Ghi chú rõ ràng (ví dụ: P1-P2 = sơ cấp, S1-S2 = thứ cấp, F1-F2 = feedback)

• Đánh dấu đầu cuộn bằng bút, băng dính màu hoặc vạch sơn nhỏ


🛠 Mẹo hàn chắc – đẹp – gọn

Mẹo thực hành	Tác dụng
Tuốt dây sạch sẽ	Đảm bảo hàn ăn thiếc, không chập chờn
Dùng co nhiệt nhỏ	Cách điện, chống gãy chân dây
Cố định dây trước khi hàn	Tránh rung, lệch trong lúc thao tác
Làm chân dài 3–5mm	Dễ gắn vào lỗ PCB, dễ test lại sau này



🔍 Sau khi hàn – kiểm tra gì?

• Dùng đồng hồ đo lại tất cả các cặp chân:

  • Đúng điện trở mong đợi

  • Không rò giữa các cuộn khác nhau

• Kẹp nhẹ vào khe lõi → test rung, test va chạm

• Dán tên, ghi sơ đồ nếu quấn để lưu trữ hoặc bán lại


💡 Lưu ý chuyên nghiệp:

Nếu bạn định làm biến áp để bán cho người khác:
Hãy in hoặc vẽ sơ đồ chân đi kèm – đó là sự chuyên nghiệp tối thiểu và được đánh giá rất cao trong cộng đồng DIY.

Tóm lại:

Quấn đúng rồi – hãy hàn đẹp, hàn chắc, vì đây là bước cuối cùng định đoạt độ bền và khả năng vận hành của biến áp xung DIY!



Tham khảo sản phẩm tại: LINH KIỆN ĐIỆN TỬ QUỲNH DIỄN.



Hoặc nếu bạn đã “lên tay”, hãy đón chờ bài tiếp theo:
“Hướng dẫn quấn biến áp flyback công suất lớn – từ ampli 100W đến sạc ắc quy 12V”



Cảm ơn bạn đã theo dõi đến dòng cuối cùng –
Chúc bạn DIY vui – test thành công – quấn một lần là chạy! 🧠⚡🌀
