🧠 Cách mắc diode ngược để bảo vệ mạch – Tư duy từ dân kỹ thuật

1. Tại sao cần bảo vệ mạch khỏi cấp nguồn sai cực?

Trong quá trình sử dụng thiết bị điện tử, việc cấp nguồn sai cực (đảo cực) có thể gây hỏng hóc nghiêm trọng cho mạch điện. Điều này đặc biệt quan trọng đối với các thiết bị DIY, mạch nguồn DC, Arduino, ESP32, hoặc các mạch công suất nhỏ.

⚠️ Hậu quả khi cấp nguồn sai cực:

Cháy IC, tụ điện, diode.
Mạch không hoạt động hoặc hoạt động không ổn định.
Gây hư hỏng vĩnh viễn cho bo mạch.

Do đó, việc thiết kế mạch với khả năng bảo vệ ngược cực là rất cần thiết.

2. Nguyên lý bảo vệ bằng diode ngược

Diode là linh kiện cho phép dòng điện đi qua theo một chiều và chặn chiều ngược lại. Bằng cách sử dụng diode một cách thông minh, chúng ta có thể bảo vệ mạch khỏi việc cấp nguồn sai cực.

3. Các phương pháp mắc diode bảo vệ ngược cực

3.1. Mắc diode nối tiếp (Series Diode)

Đây là cách đơn giản nhất: đặt một diode nối tiếp giữa nguồn và mạch.resources.pcb.cadence.com+1blog.matric.com+1

Ưu điểm: Dễ thực hiện, chi phí thấp.
Nhược điểm: Gây sụt áp (thường 0.7V với diode silicon, 0.3V với Schottky), ảnh hưởng đến hiệu suất mạch.

3.2. Mắc diode song song (Parallel Diode) với cầu chì

Mắc một diode ngược song song với nguồn và thêm cầu chì nối tiếp.

Ưu điểm: Khi cấp nguồn đúng cực, diode không dẫn; khi cấp sai cực, diode dẫn và làm cháy cầu chì, bảo vệ mạch.
Nhược điểm: Cần thay cầu chì sau mỗi lần bảo vệ; không phù hợp với mạch không có cầu chì.

3.3. Sử dụng MOSFET P-Channel

Sử dụng MOSFET P-Channel để thay thế diode, giúp giảm sụt áp.

Ưu điểm: Sụt áp thấp, hiệu suất cao.
Nhược điểm: Thiết kế phức tạp hơn, chi phí cao hơn.

4. Lưu ý khi chọn diode bảo vệ

Dòng điện tối đa: Chọn diode có dòng điện lớn hơn dòng tải của mạch.
Điện áp ngược tối đa: Lớn hơn điện áp nguồn để tránh hỏng diode khi cấp sai cực.
Sụt áp: Ưu tiên diode Schottky để giảm sụt áp.

5. Kết luận

Việc bảo vệ mạch khỏi cấp nguồn sai cực là rất quan trọng để đảm bảo độ bền và an toàn cho thiết bị. Tùy vào yêu cầu và điều kiện cụ thể, bạn có thể chọn phương pháp bảo vệ phù hợp: mắc diode nối tiếp, song song với cầu chì, hoặc sử dụng MOSFET.

6. So sánh 2 kiểu mắc diode bảo vệ – nối tiếp và song song

Tiêu chí	Mắc nối tiếp	Mắc song song + cầu chì
Mức độ bảo vệ	Tốt	Rất tốt
Sụt áp gây ra	Có (0.3V – 0.7V)	Không
Cần thay linh kiện sau sự cố	Không	Có (thay cầu chì)
Phức tạp mạch	Rất đơn giản	Cần thêm cầu chì, tốn diện tích
Phù hợp cho	Bo nhỏ, ít tải	Mạch có dòng cao, cần bảo vệ chắc chắn

📌 Lưu ý:

Nếu mạch bạn rất nhạy cảm với sụt áp, hãy chọn kiểu song song + cầu chì
Nếu bạn cần thiết kế nhanh, tiết kiệm không gian → kiểu nối tiếp là tối ưu

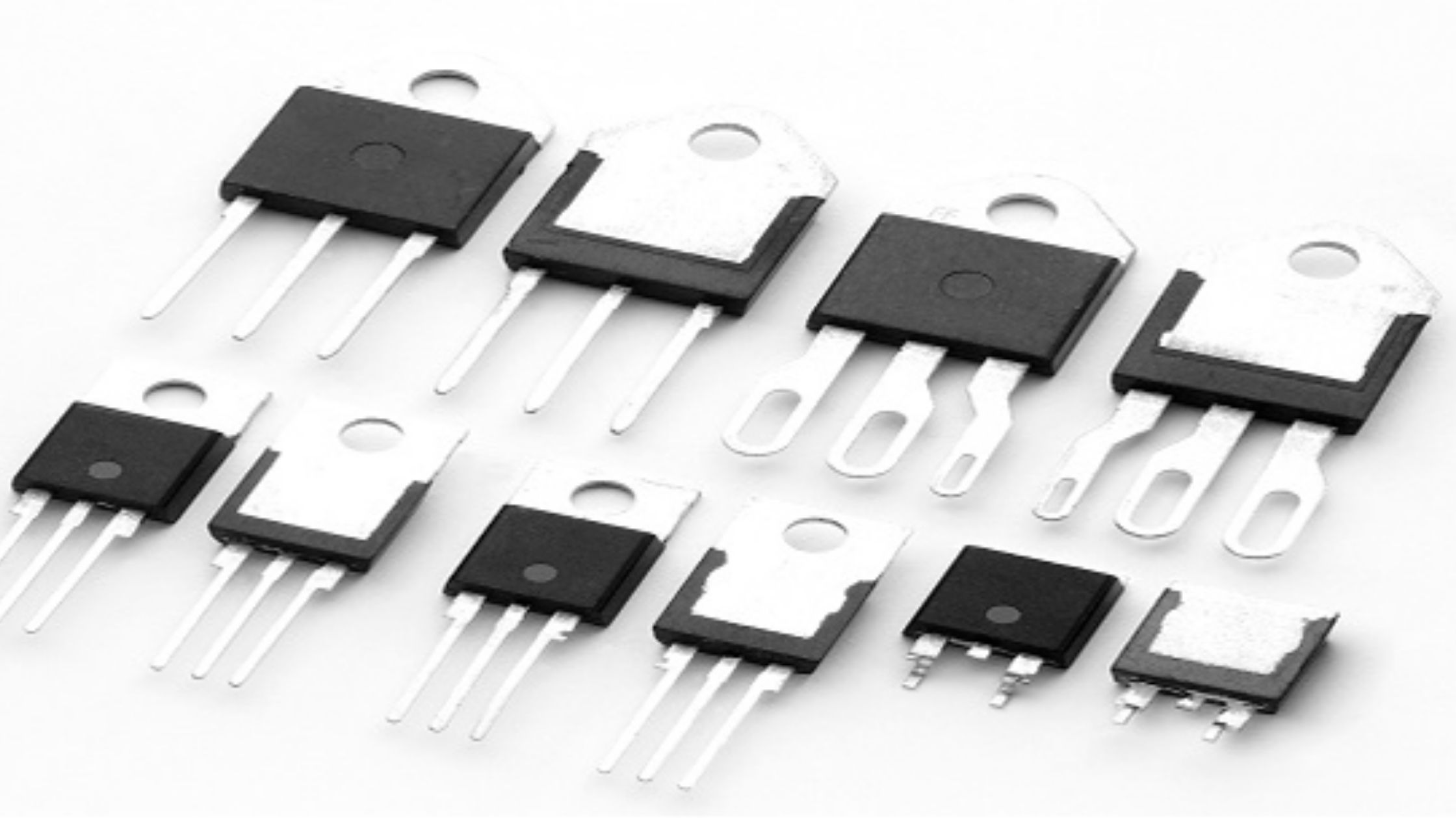

7. Gợi ý diode thường dùng để bảo vệ mạch

Mã diode	Loại	Dòng tối đa	Sụt áp	Gợi ý ứng dụng
1N5819	Schottky	1A	0.3V	Arduino, ESP32, module DC nhỏ
SS34	Schottky SMD	3A	0.35V	Bo mini, sạc USB, mạch LED
MBR2045	Schottky	20A	0.5V	Mạch sạc, cấp nguồn công suất
P6KE18A	TVS Diode	-	-	Bảo vệ xung áp, ESD, sét
