Cách làm khuôn biến áp bằng giấy cách điện 1.0mm – đơn giản mà hiệu quả

Làm khuôn biến áp là bước đầu tiên nhưng cũng rất quan trọng trong chế tạo máy biến áp. Dù bạn làm biến áp xuyến mini, biến áp thường cho kích cơ hay biến áp dân dụng, thì khuôn tốt – form chuẩn – là nền tảng để dây cuốn đều, lõi gọn, máy chạy êm.

Trong bài này, mình sẽ chia sẻ cách làm khuôn biến áp bằng giấy cách điện dày 1.0mm – một loại giấy đang được thợ chuyên nghiệp sử dụng rộng rãi nhờ độ cứng chắc, dễ uốn, cách điện tốt, bẻ khuôn tiện lợi, đặc biệt là giấy đỏ và giấy vàng.

Vì sao cần làm khuôn bằng giấy cách điện?

Định hình lõi Fe: giữ cho khối sắt không bị lệch khi cuốn dây.
Cách điện với cuộn sơ cấp: tránh chạm mát, rò điện.
Tạo hình dễ thao tác: giúp thợ cuốn dây đúng tâm, đúng lớp, gọn gàng.
Tăng thẩm mỹ thiết bị: nhìn sạch sẽ, chuyên nghiệp.

Một khuôn tốt giúp tiết kiệm rất nhiều thời gian và công sức, đặc biệt là khi cuốn dây nhiều lớp hoặc phải sản xuất hàng loạt.

Vật tư cần chuẩn bị

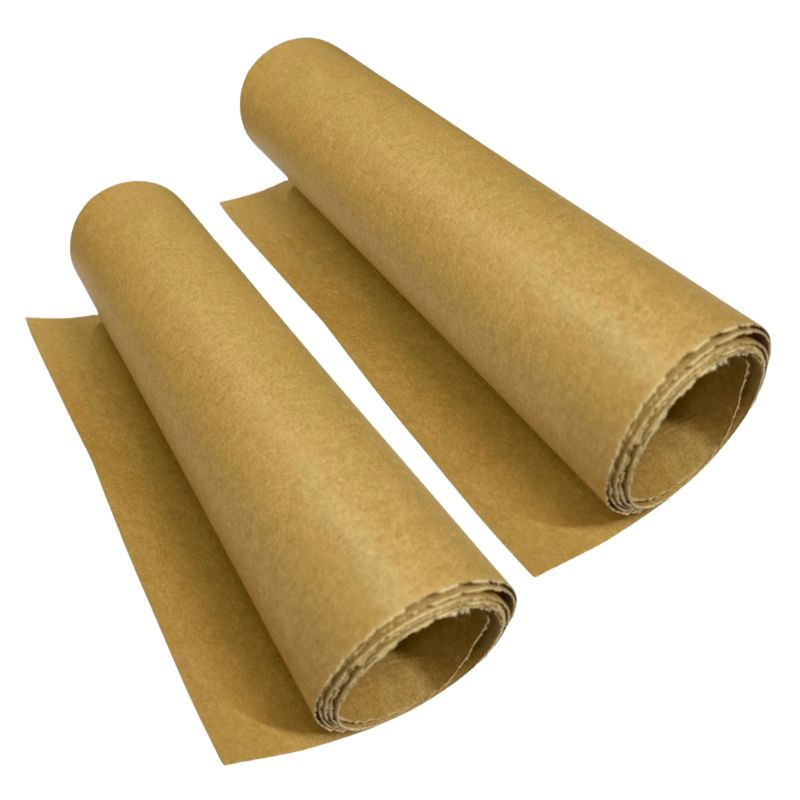

Giấy cách điện 1 li (1.0mm): đỏ hoặc vàng, khổ 10cm x 100cm
Kéo cắt hoặc dao rọc giấy bén
Thước đo, êke
Bút đánh dấu
Băng keo hoặc keo dán giấy cách điện
Lõi Fe (Fe20, Fe25...) hoặc kích thước khung mẫu

Các bước làm khuôn đơn giản

Bước 1: Đo và cắt giấy theo kích thước lõi biến áp

Dùng thước đo 3 cạnh của lõi Fe: chiều dài, chiều rộng, độ dày lõi.
Tính chu vi khuôn:
Ví dụ lõi 25x20mm, chu vi là (25+25+20+20) = 90mm
Cắt giấy cách điện dư ra khoảng 5–10mm để dễ dán mép.
Chiều rộng khuôn cắt theo chiều dày khối Fe (ví dụ: 20mm).

✅ Mẹo nhỏ: Nếu khuôn cần độ cứng cao, bạn có thể chồng 2 lớp giấy và dán dính lại để tăng độ chịu lực.

Bước 2: Bẻ khuôn theo đường đã đo

Gập giấy nhẹ theo đúng số đo từng cạnh.
Có thể nhúng nhẹ vào nước để giấy mềm hơn, gấp dễ và đều.
Dùng tay nắn các góc sao cho vuông vức, không bị móp.

📌 Giấy đỏ thường cứng hơn nên cần gấp chắc tay. Giấy vàng thì dễ thao tác hơn với khuôn nhỏ.

Bước 3: Dán mép khuôn

Dán chồng mép giấy khoảng 5–10mm để khuôn không bung khi lắp lõi.
Dùng băng keo giấy cách điện hoặc keo dán phù hợp (không dùng keo nóng chảy nếu môi trường nhiệt cao).

Bước 4: Kiểm tra thử với lõi Fe

Lắp thử lõi Fe vào trong khuôn.
Nếu khít và chắc – đạt yêu cầu.
Nếu lỏng, hãy chỉnh lại bằng cách bóp nhẹ hoặc dán thêm lớp trong.

✅ Khuôn đúng là khuôn vừa khít, không méo, không dư giấy – giúp dây cuốn không bị lệch tâm.

Một số mẹo khi làm khuôn chuyên nghiệp

Làm sẵn khuôn theo size tiêu chuẩn (Fe20, Fe25, Fe30…) để khi cần có sẵn mà không phải đo lại.
Cắt giấy theo chiều sớ để gập không bị nứt hoặc bong lớp.
Lưu trữ khuôn đã làm trong hộp kín, tránh ẩm mốc.

Câu chuyện thực tế

Anh Minh – chủ xưởng làm biến áp mini tại Biên Hòa – chia sẻ:

“Trước tôi dùng bìa carton ép để làm khuôn. Lúc đầu thấy ổn, nhưng chạy vài hôm thì méo form, dây cuốn không đều. Từ ngày chuyển sang giấy đỏ cách điện 1 li – khuôn làm 1 lần, dùng được lâu, máy chạy cực kỳ ổn định.”

Hiện tại, anh Minh mua giấy khổ 10x100cm và cắt được khoảng 20 khuôn cho Fe20 – Fe25, rất tiết kiệm.

Mua giấy làm khuôn ở đâu chuẩn?

Bạn có thể đặt mua tại Shop Điện Tử QUỲNH DIỄN, với các ưu điểm:

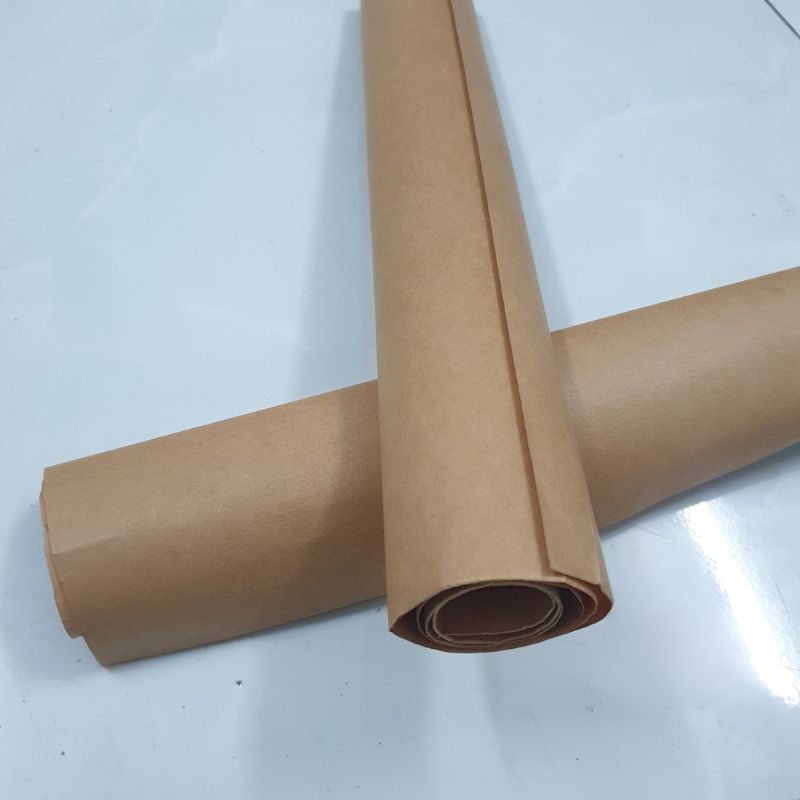

Có sẵn giấy đỏ, vàng – khổ phổ thông 10x100cm hoặc tấm lớn 1x2m
Giấy nhúng nước được – dễ thao tác
Độ dày chuẩn 1.0mm – ép chặt, định hình tốt
Có hỗ trợ cắt sẵn theo kích thước yêu cầu
Giao hàng nhanh, giá tốt khi mua số lượng

Kết luận: Làm khuôn đúng – Cuốn dây khỏe – Thiết bị bền

Một khuôn biến áp chuẩn không chỉ giúp việc cuốn dây nhanh, đẹp, mà còn giúp toàn bộ thiết bị hoạt động ổn định, an toàn.

Giấy cách điện 1 li – đặc biệt là màu đỏ – đang là lựa chọn số 1 của thợ làm kích cơ, biến áp tại xưởng. Dày – chắc – dễ thao tác – tiết kiệm – bền lâu.

Chia sẻ nghề:
Hồi xưa tôi nghĩ khuôn là phần phụ, làm đại cũng được. Giờ tôi thấy, làm đúng từ khuôn – là đặt nền móng cho sản phẩm tốt từ đầu. Và một tờ giấy 1 li đôi khi “cứu” cả thiết bị trị giá hàng triệu đồng.
