Cách Đọc Mã Linh Kiện Trung Quốc, Hàn Quốc, Nhật Bản - Dễ Hiểu Cho Người Mới

Khi sửa chữa bo mạch điện tử, đặc biệt là các bo mạch nhập khẩu từ Trung Quốc, Hàn Quốc hoặc Nhật Bản, rất nhiều người gặp tình trạng nhìn mã linh kiện nhưng không biết phải tra như thế nào.

Có linh kiện chỉ in 2–3 ký tự rất ngắn. Có linh kiện mua từ máy nội địa Nhật, Hàn nhưng tìm datasheet mãi không ra. Cùng là transistor, diode, IC ổn áp hay MOSFET, nhưng mỗi quốc gia lại có cách ký hiệu và đặt mã khác nhau.

Sự thật là: mã linh kiện không phải lúc nào cũng theo một chuẩn duy nhất. Nếu không biết cách đọc mã theo từng quốc gia, bạn sẽ rất dễ tra sai, chọn sai linh kiện thay thế hoặc sửa mạch theo kiểu đoán mò.

Bài viết này sẽ giúp bạn hiểu cách đọc mã linh kiện Trung Quốc, Hàn Quốc và Nhật Bản theo cách dễ hiểu nhất, phù hợp cho thợ sửa chữa, sinh viên điện tử và người đam mê DIY.

1. Vì sao cần biết cách đọc mã linh kiện theo quốc gia?

Trong thực tế sửa chữa, các bo mạch đến từ Trung Quốc, Nhật Bản và Hàn Quốc xuất hiện rất nhiều. Từ bo nguồn, mạch điều khiển, ampli, tivi, loa, máy lạnh, máy giặt cho đến các thiết bị DIY giá rẻ, hầu như đều có linh kiện mang mã riêng.

Nếu chỉ tra mã theo kiểu thông thường trên Google, nhiều trường hợp bạn sẽ không tìm được datasheet chính xác. Lý do là có những linh kiện dùng mã OEM, mã nội bộ của nhà sản xuất hoặc mã rút gọn in trên linh kiện SMD.

Việc hiểu cách đọc mã theo từng quốc gia giúp bạn:

- Nhận diện nhanh nguồn gốc linh kiện.

- Biết nên tra cứu bằng từ khóa nào.

- Dễ tìm linh kiện tương đương để thay thế.

- Hạn chế nhầm lẫn giữa transistor, diode, zener, IC ổn áp hoặc MOSFET.

- Tự tin hơn khi sửa chữa bo mạch nhập khẩu và bo mạch nội địa.

Nói đơn giản, biết đọc mã linh kiện là một kỹ năng nền tảng nếu muốn làm điện tử lâu dài.

2. Cách đọc mã linh kiện Trung Quốc

Linh kiện Trung Quốc thường gặp rất nhiều trên các bo mạch giá rẻ, module DIY, mạch nguồn, mạch sạc, mạch điều khiển và thiết bị gia dụng phổ thông.

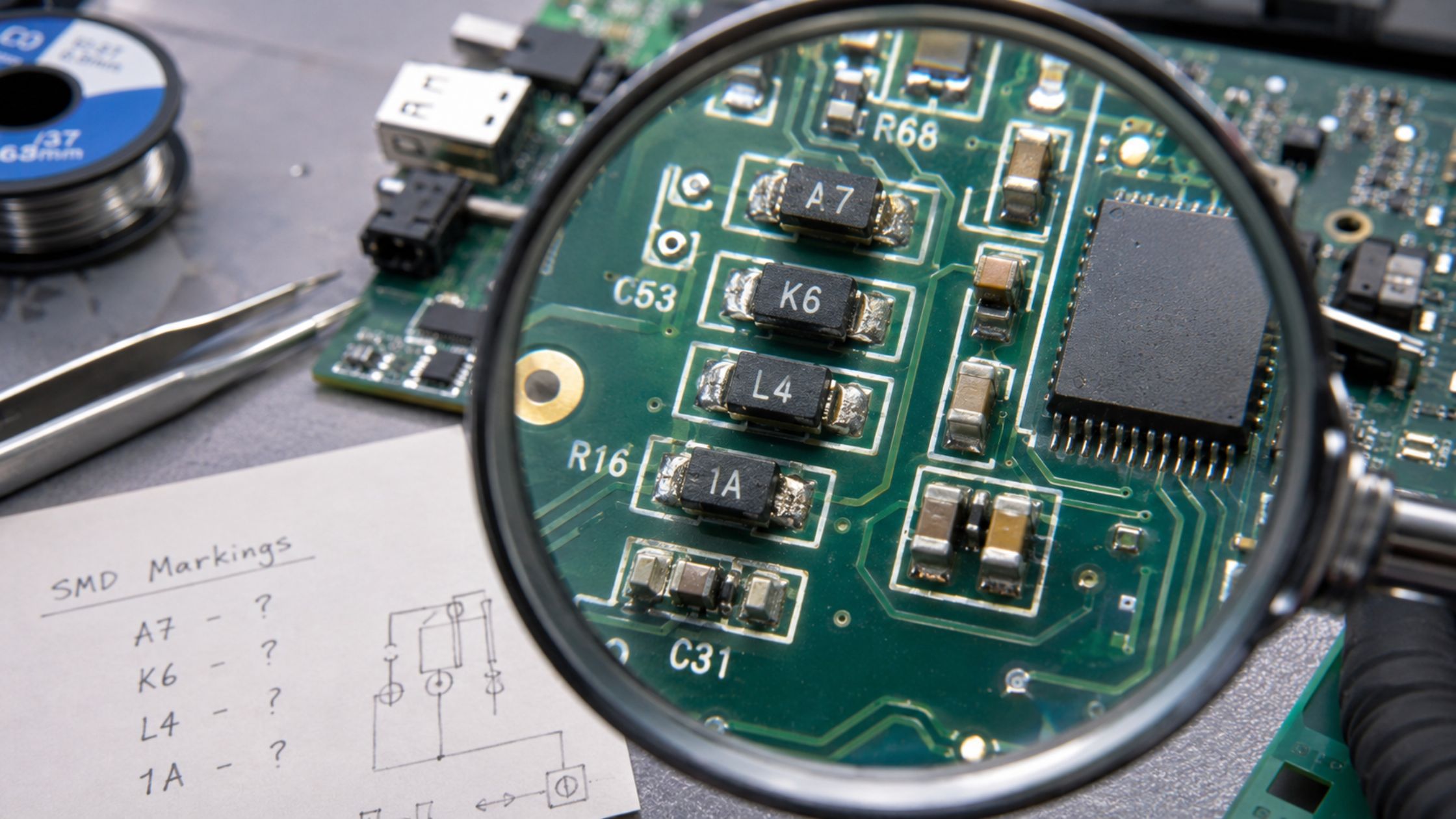

Đặc điểm dễ nhận biết nhất là mã linh kiện thường rất ngắn, chỉ gồm 2–3 ký tự như: A7, K6, L4, 1A, 2N…. Các mã này thường được in bằng laser trên linh kiện SMD nên khá nhỏ, dễ mờ, dễ tróc và khó đọc bằng mắt thường.

Nhiều linh kiện Trung Quốc là hàng OEM, được đặt sản xuất riêng cho từng hãng hoặc từng bo mạch. Vì vậy, không phải mã nào cũng có datasheet công khai. Đây là lý do nhiều người tra mã không ra hoặc ra nhiều kết quả khác nhau.

Cách tra mã linh kiện Trung Quốc

Khi gặp mã linh kiện Trung Quốc, bạn nên tra theo hướng sau:

- Sử dụng bảng mã SMD quốc tế.

- Dùng công cụ tra mã SMD online.

- Kết hợp Google Lens hoặc OCR để đọc ký tự in trên linh kiện.

- Quan sát vị trí linh kiện trên mạch để đoán chức năng.

- Đo kiểm thực tế để xác định đó là diode, transistor, zener, MOSFET hay IC ổn áp.

Một số công cụ thường dùng gồm: SMD code lookup, SMD.yooneed.one, ElectroDroid, Google Lens.

Mẹo nhận diện nhanh

Nếu linh kiện có mã cực ngắn, nằm trên bo mạch giá rẻ hoặc module Trung Quốc, khả năng cao đó là linh kiện SMD dùng mã rút gọn. Trong trường hợp này, đừng chỉ nhìn mã rồi thay ngay. Hãy kết hợp thêm sơ đồ mạch, vị trí linh kiện và đo kiểm trước khi quyết định thay thế.

Ví dụ: một mã “1A” có thể khiến người mới nhầm lẫn. Nếu tra không kỹ hoặc không xem vị trí trong mạch, bạn có thể thay sai loại linh kiện, dẫn đến mất ổn áp hoặc làm hỏng mạch điều khiển.

3. Cách đọc mã linh kiện Hàn Quốc

Linh kiện Hàn Quốc thường xuất hiện trong các thiết bị như tivi, màn hình, loa, ampli, đầu đĩa, máy giặt, máy lạnh hoặc bo mạch của các thương hiệu Hàn Quốc.

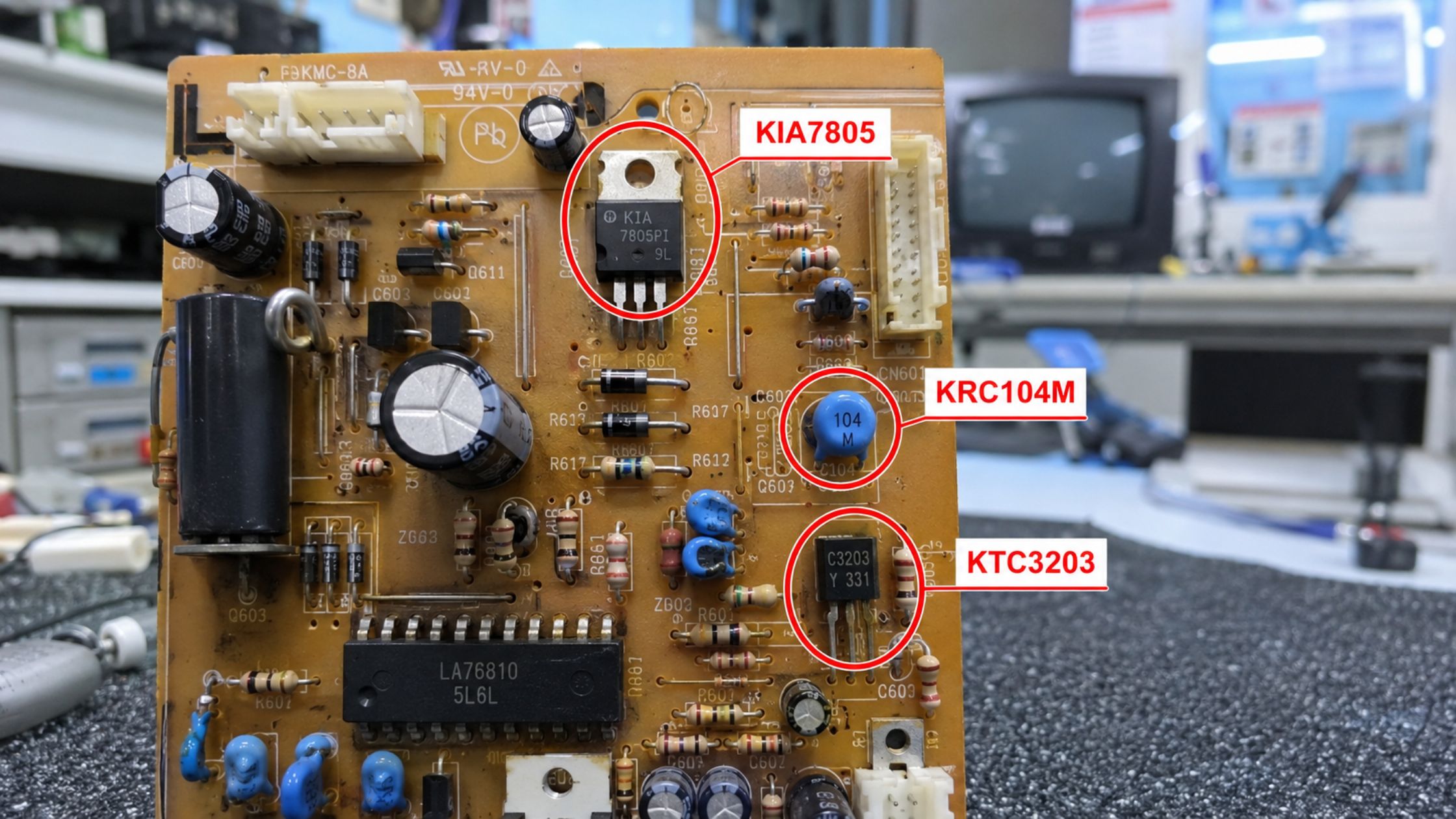

Một số hãng và nhóm mã thường gặp có liên quan đến LG, Samsung, Hyundai hoặc các nhà sản xuất linh kiện Hàn Quốc. Mã linh kiện thường có dạng như: KIA78xx, KRC104M, KTC3203…

Điểm thuận lợi là nhiều linh kiện Hàn Quốc vẫn có datasheet tiếng Anh hoặc có linh kiện tương đương quốc tế. Tuy nhiên, nếu không quen cách đọc mã, bạn vẫn có thể tra sai hoặc bỏ sót mã tương đương.

Cách tra mã linh kiện Hàn Quốc

Khi tra mã linh kiện Hàn Quốc, bạn nên nhập đầy đủ mã và thêm từ khóa “datasheet”. Ví dụ:

- KIA7805 datasheet

- KRC104M datasheet

- KTC3203 equivalent

Nếu khó tìm, có thể thêm các trang chuyên datasheet hoặc công cụ tìm linh kiện tương đương như Octopart, Datasheet4U, AllDatasheet.

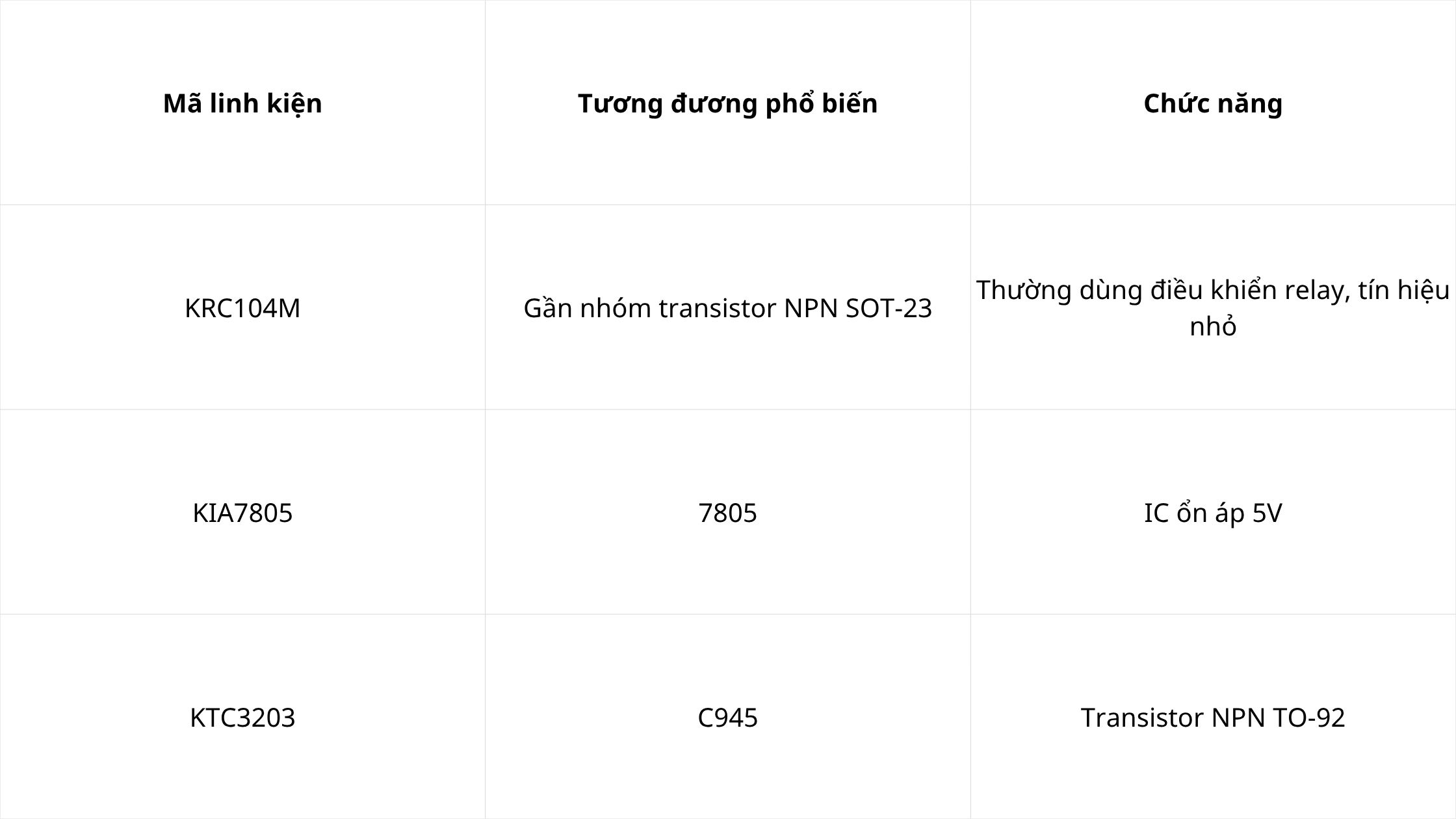

Ví dụ mã linh kiện Hàn Quốc thường gặp

Với linh kiện Hàn Quốc, bạn nên chú ý phần tiền tố như KIA, KRC, KTC. Đây là dấu hiệu quan trọng để định hướng tra cứu đúng nguồn.

4. Cách đọc mã linh kiện Nhật Bản

Linh kiện Nhật Bản rất phổ biến trong các mạch audio, ampli, tivi, thiết bị công nghiệp, máy nội địa Nhật và các dòng thiết bị chất lượng cao.

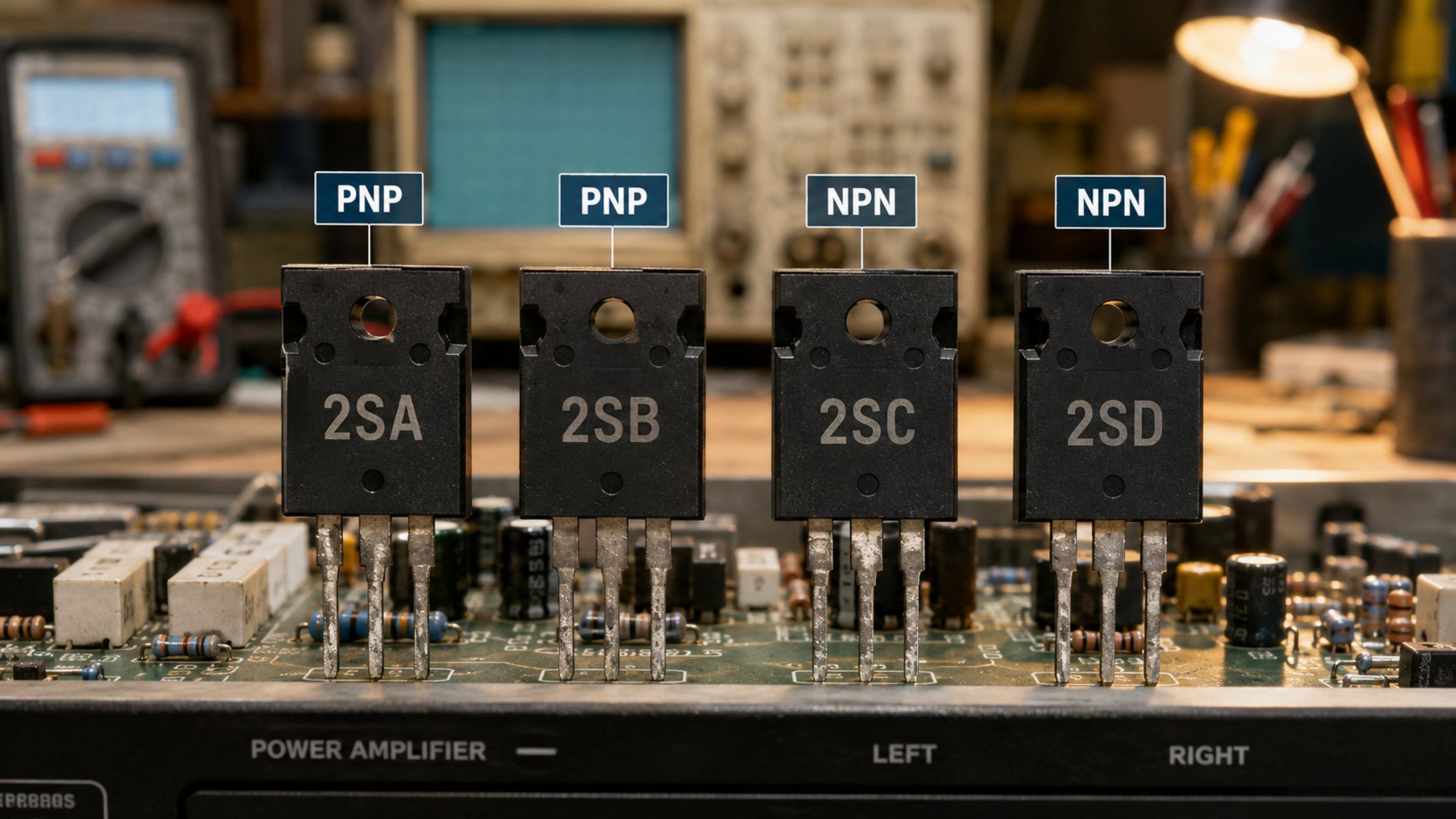

Đặc điểm dễ nhận biết là nhiều transistor Nhật dùng chuẩn ký hiệu bắt đầu bằng: 2SA, 2SB, 2SC, 2SD.

Trong đó:

- 2SA thường là transistor PNP tần số cao.

- 2SB thường là transistor PNP công suất hoặc tín hiệu.

- 2SC thường là transistor NPN tần số cao.

- 2SD thường là transistor NPN công suất hoặc tín hiệu.

Ngoài transistor, linh kiện Nhật còn có nhiều mã IC và linh kiện đặc trưng như: μPCxxxx, UPCxxxx, TAxxxx, ANxxxx, AN78M05…

Cách tra mã linh kiện Nhật Bản

Khi tra linh kiện Nhật, điều quan trọng là phải nhập đủ tiền tố. Ví dụ, nếu trên linh kiện ghi C1815, khi tra cứu nên tìm cả 2SC1815. Nếu chỉ gõ “C1815”, kết quả có thể không đầy đủ hoặc dễ bị nhầm với mã rút gọn.

Một số trang có thể dùng để tra gồm: AllDatasheet, datasheet.jp hoặc các trang datasheet quốc tế.

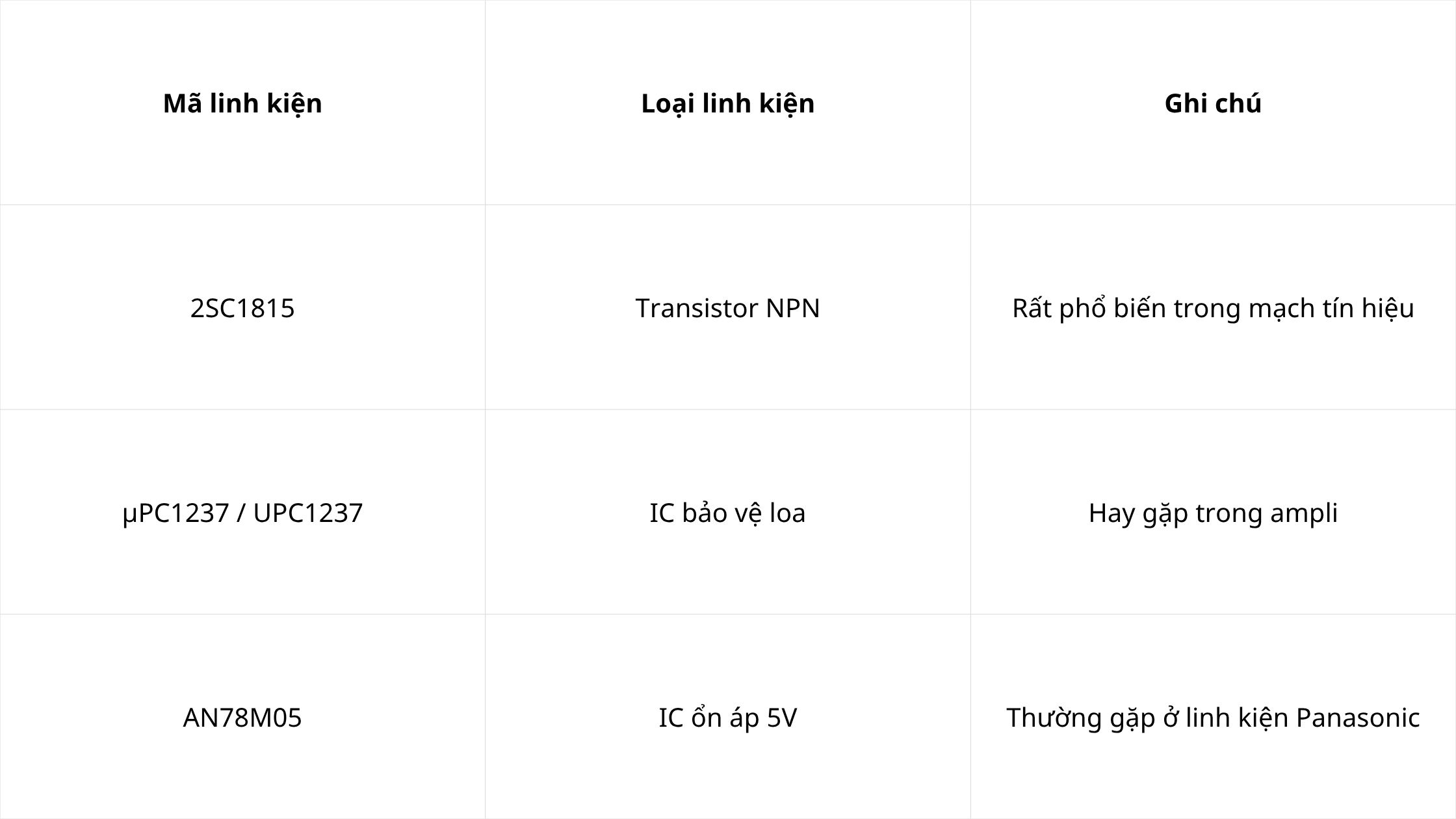

Ví dụ mã linh kiện Nhật Bản thường gặp

Một lỗi rất hay gặp là tưởng C1815 và 2SC1815 là hai linh kiện khác nhau. Thực tế, C1815 thường là cách ghi rút gọn của 2SC1815.

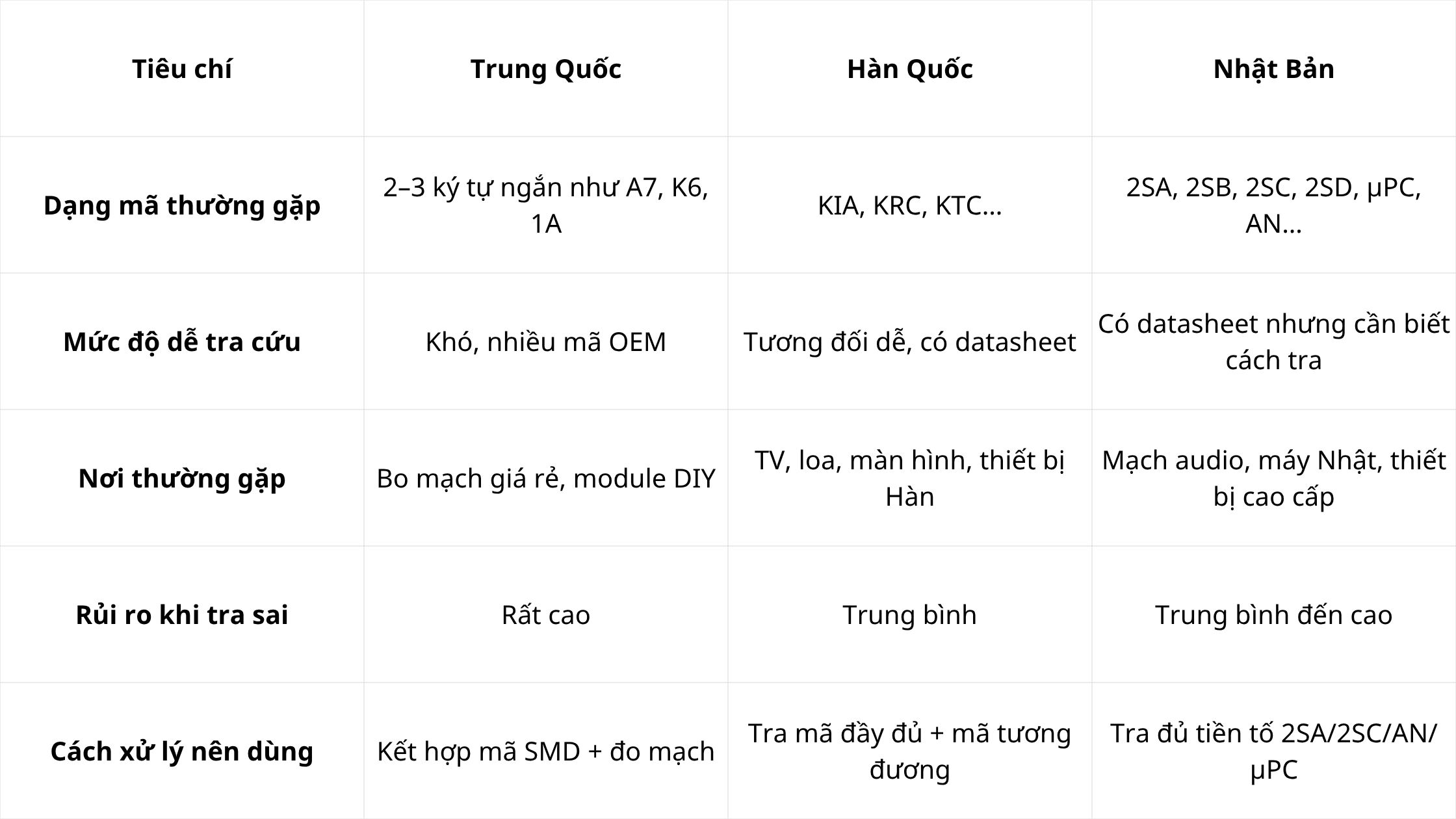

5. Bảng so sánh mã linh kiện Trung Quốc, Hàn Quốc và Nhật Bản

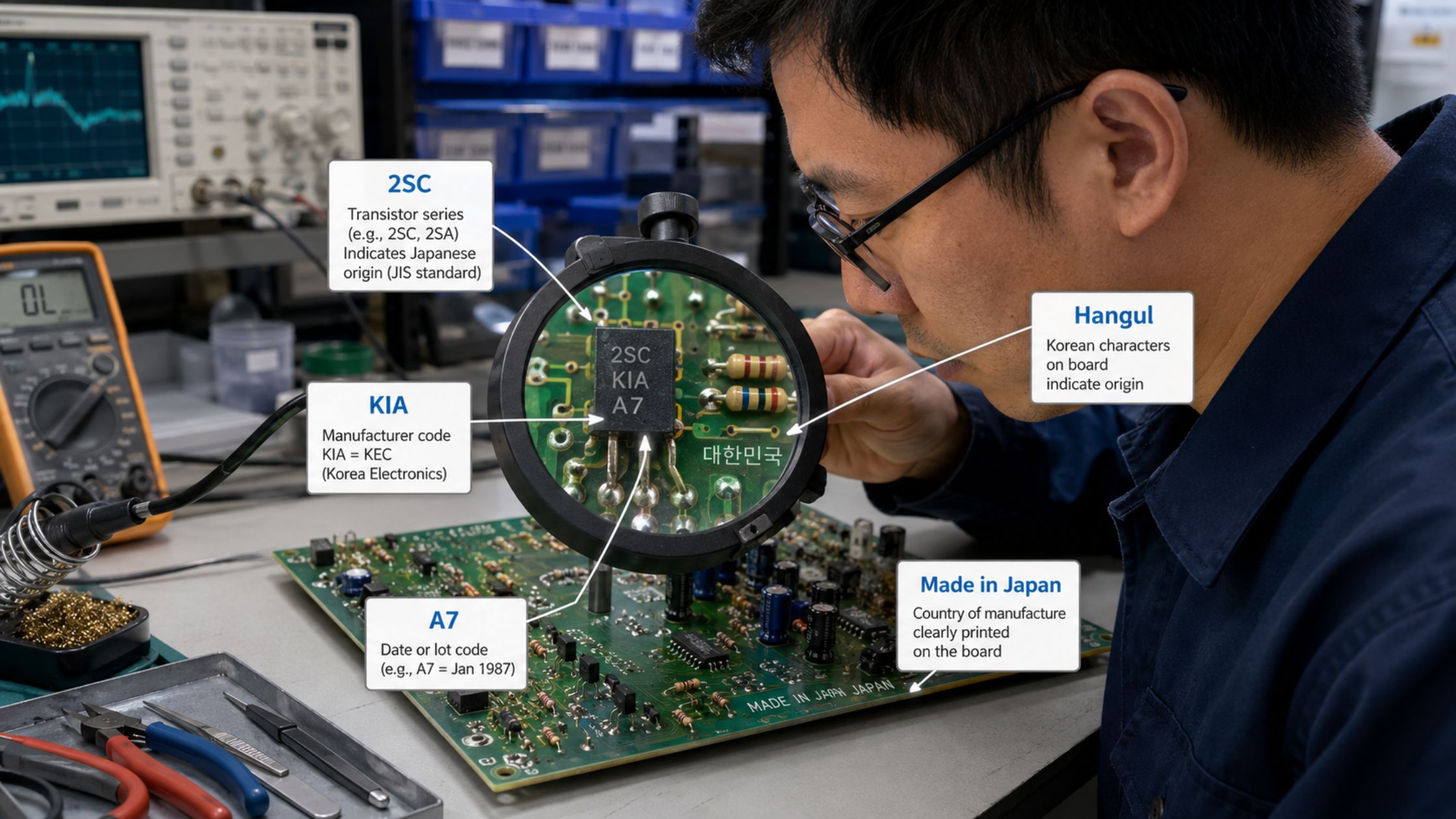

6. Cách xác định quốc gia linh kiện khi không có thông tin rõ ràng

Không phải lúc nào linh kiện cũng ghi rõ xuất xứ. Trong nhiều trường hợp, bạn phải dựa vào mã in, bo mạch và thiết bị gốc để phán đoán.

Dựa vào mã in trên linh kiện

Nếu mã bắt đầu bằng 2SA, 2SB, 2SC, 2SD, AN, μPC, TA, khả năng cao là linh kiện theo chuẩn Nhật hoặc liên quan đến các hãng Nhật.

Nếu mã bắt đầu bằng KIA, KTC, KRC, khả năng cao là linh kiện Hàn Quốc.

Nếu mã chỉ có 2–3 ký tự ngắn, đặc biệt trên linh kiện SMD, khả năng cao là linh kiện Trung Quốc hoặc mã rút gọn theo chuẩn SMD.

Dựa vào bo mạch và thiết bị

Nếu trên bo mạch có chữ Trung Quốc, ký hiệu lạ, ít thông tin, hoặc xuất hiện trong module giá rẻ, rất có thể là bo mạch Trung Quốc.

Nếu thiết bị đến từ LG, Samsung hoặc có chữ Hangul, khả năng cao bo mạch sử dụng nhiều linh kiện Hàn Quốc.

Nếu bo mạch tháo từ thiết bị Sony, JVC, Panasonic, Pioneer hoặc máy nội địa Nhật, khả năng cao có nhiều linh kiện Nhật Bản.

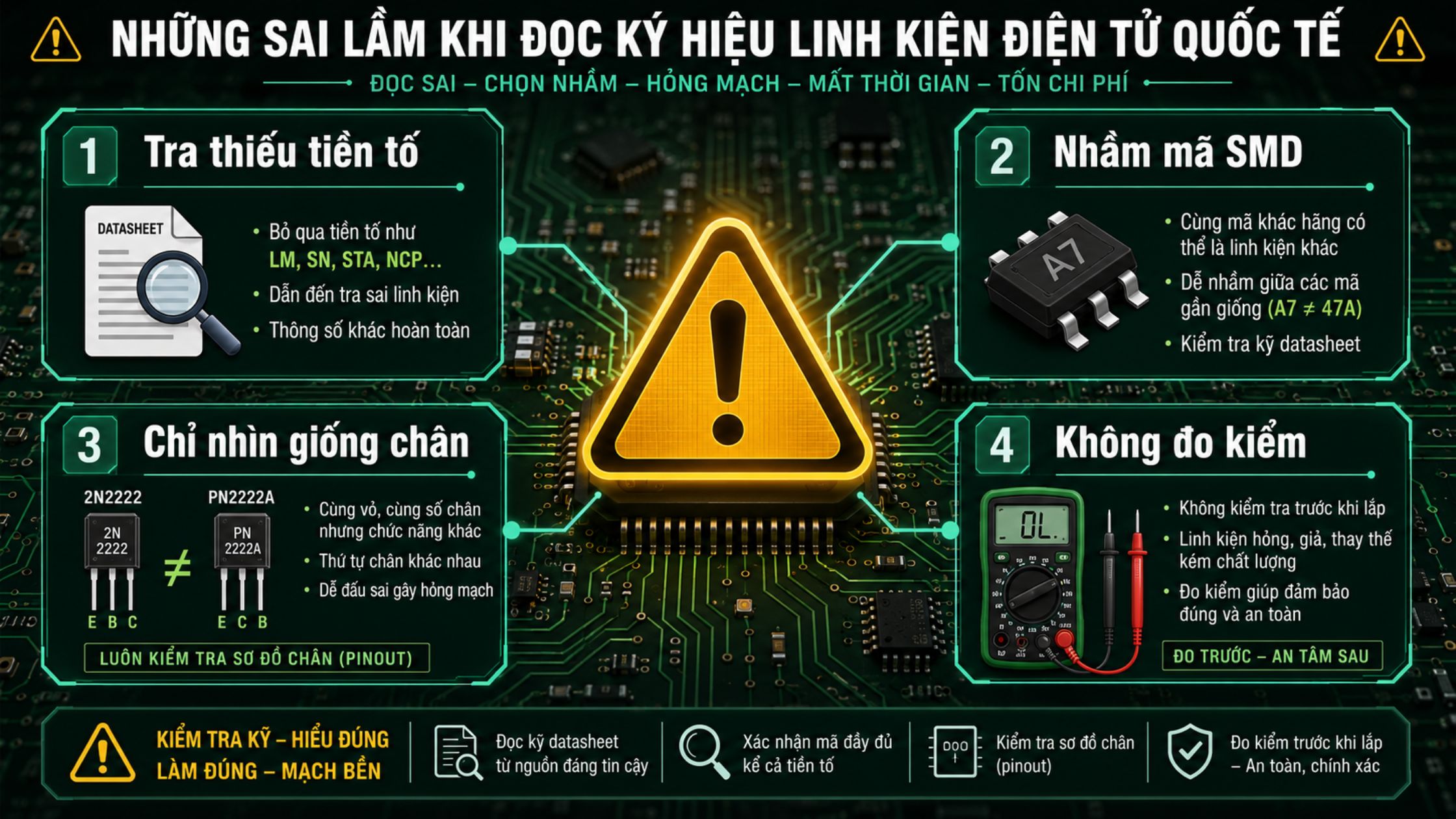

7. Những lỗi thường gặp khi đọc mã linh kiện quốc tế

Tưởng C1815 và 2SC1815 là hai linh kiện khác nhau

Đây là lỗi rất phổ biến. Nhiều linh kiện Nhật khi in trên thân sẽ bỏ bớt tiền tố. Ví dụ 2SC1815 có thể chỉ in là C1815. Khi tra cứu, nên thử cả mã rút gọn và mã đầy đủ.

Tra mã SMD quá vội

Một mã SMD ngắn có thể trùng với nhiều linh kiện khác nhau. Ví dụ cùng một mã có thể xuất hiện ở transistor, diode hoặc IC nhỏ tùy nhà sản xuất. Vì vậy, không nên chỉ dựa vào chữ in trên linh kiện. Cần xem vị trí trên mạch và đo kiểm thực tế.

Bỏ qua tiền tố quan trọng

Với linh kiện Nhật, tiền tố như 2SA, 2SB, 2SC, 2SD rất quan trọng. Nếu bỏ qua tiền tố, bạn có thể tra ra kết quả sai hoặc không đầy đủ.

Chọn linh kiện thay thế chỉ vì “giống chân”

Giống chân chưa chắc giống thông số. Khi thay thế linh kiện, cần quan tâm đến điện áp, dòng điện, công suất, tần số, kiểu đóng gói và chức năng thực tế trong mạch.

8. Tài liệu nên có khi tra mã linh kiện

Nếu thường xuyên sửa chữa hoặc học điện tử, bạn nên chuẩn bị một bộ tài liệu tra cứu cơ bản gồm:

- Bảng mã SMD thông dụng.

- Bảng đối chiếu transistor Nhật: 2SA, 2SB, 2SC, 2SD.

- Bảng mã linh kiện Hàn Quốc như KIA, KRC, KTC.

- Danh sách website tra datasheet.

- Ứng dụng tra linh kiện trên điện thoại.

- Kính lúp hoặc camera macro để đọc mã in trên linh kiện nhỏ.

Ngoài ra, khi tra mã bằng hình ảnh, bạn có thể dùng Google Lens để nhận diện ký tự, sau đó kết hợp thêm từ khóa như datasheet, equivalent, SMD code, transistor, diode, zener, regulator để tăng độ chính xác.

Kết luận: Biết đọc mã linh kiện là biết cách làm chủ bo mạch

Bạn không cần phải biết tiếng Trung, tiếng Hàn hay tiếng Nhật mới có thể đọc được linh kiện. Điều quan trọng là phải hiểu quy tắc mã hóa cơ bản của từng nhóm linh kiện và từng quốc gia.

Với linh kiện Trung Quốc, hãy cẩn thận với mã SMD ngắn và mã OEM. Với linh kiện Hàn Quốc, hãy chú ý các tiền tố như KIA, KRC, KTC. Với linh kiện Nhật Bản, hãy nhớ các mã quen thuộc như 2SA, 2SB, 2SC, 2SD, AN, μPC.

Một người làm điện tử giỏi không chỉ biết thay linh kiện, mà còn biết đọc mã, hiểu mạch và chọn đúng linh kiện thay thế. Đây là kỹ năng nhỏ nhưng cực kỳ quan trọng, đặc biệt với thợ sửa chữa, sinh viên điện tử và người đam mê DIY.

Biết đọc mã linh kiện không chỉ giúp bạn sửa mạch nhanh hơn, mà còn giúp bạn tránh những sai lầm tốn kém khi thay nhầm linh kiện. Và trong nghề điện tử, đôi khi chỉ một con linh kiện nhỏ cũng quyết định cả bo mạch sống hay “ra đi”.
