Cách Đo Và Chọn Kích Thước Hộp Nhựa Đựng Mạch Phù Hợp

Chủ Nhật, 11/05/2025 Huỳnh Chí Diễn

Nội dung bài viết

Cách Đo Và Chọn Kích Thước Hộp Nhựa Đựng Mạch Phù Hợp

Một trong những lỗi phổ biến nhất khi chọn mua hộp nhựa đựng mạch điện tử là chọn sai kích thước. Có người chọn hộp quá nhỏ, mạch nhét không vừa, phải cắt gọt linh kiện. Có người lại chọn hộp quá to, mạch nằm lọt thỏm, vừa lỏng lẻo vừa mất thẩm mỹ.

Vậy làm sao để đo đúng – chọn chuẩn kích thước hộp nhựa cho mạch điện tử của bạn? Bài viết này sẽ hướng dẫn bạn chi tiết, kèm mẹo thực tế từ kinh nghiệm của dân kỹ thuật.

1. Vì Sao Cần Chọn Kích Thước Hộp Chính Xác?

Chọn đúng hộp giúp bạn:

Lắp mạch vừa khít, không lỏng lẻo hay bị ép chặt
Đi dây dễ dàng, có khoảng trống để nối dây nguồn, jack kết nối
Tản nhiệt tốt hơn, hạn chế tình trạng quá nóng khi hoạt động lâu
Thẩm mỹ cao hơn, hộp vừa vặn làm sản phẩm trông chuyên nghiệp

Ngược lại, chọn sai kích thước khiến bạn phải khoan sửa thêm, tốn thời gian và có thể làm hỏng cả hộp.

2. Các Thông Số Cần Đo Trước Khi Chọn Hộp

a. Chiều dài x chiều rộng của mạch (theo mm)

Đặt mạch điện tử lên thước, đo phần chiều dài (L) và chiều rộng (W) của PCB (bo mạch chính). Nếu mạch có hình vuông, chỉ cần đo một cạnh.

Mẹo: Nếu mạch có các linh kiện nhô ra như tụ điện, biến áp, relay… hãy đo luôn phần nhô ra xa nhất, không chỉ tính kích thước bo mạch trần.

b. Chiều cao toàn bộ của mạch

Đây là thông số hay bị bỏ quên nhất. Bạn cần đo từ mặt dưới PCB đến điểm cao nhất của linh kiện (có thể là quạt, tản nhiệt, cọc nguồn…). Hãy cộng thêm ít nhất 10mm để đảm bảo hộp có nắp đậy không bị cấn.

c. Không gian dự phòng cho dây – jack – nút nhấn

Không chỉ có mạch, bạn còn phải để ý:

Jack nguồn ra/vào
Nút reset, công tắc
Dây tín hiệu, cáp USB, cáp nguồn

Vì vậy, hãy cộng thêm 10–20mm ở mỗi cạnh để dễ thao tác đi dây.

3. Cách Tính Kích Thước Hộp Chuẩn

Sau khi đo đủ các thông số như trên, bạn áp dụng công thức sau:

Sao chépChỉnh sửa

Kích thước hộp cần = (Kích thước mạch + Dự phòng dây + Không gian cách mép)

Ví dụ thực tế:

Bo mạch: 150 x 90 x 35mm
Dự phòng dây mỗi cạnh: 10mm
Không gian cách nắp: 10mm

=> Hộp cần chọn tối thiểu: 170 x 110 x 45mm

Gợi ý hộp tương ứng: WANCHI 200x120x75mm (dư chỗ thoải mái, gắn thêm màn hình, relay…)

4. Các Size Hộp Phổ Biến Và Ứng Dụng Tương Ứng

Kích thước hộp (mm)	Ứng dụng phù hợp
100x70x38	Mạch cảm biến đơn, relay đơn, mini Arduino
150x90x60	Mạch có 1–2 relay, LCD nhỏ, sạc pin mini
200x120x110	Bộ điều khiển tưới cây, sạc ắc quy 12V, đo môi trường
240x160x90	Mạch điều khiển trung bình, nhiều cổng kết nối
265x185x125	Arduino Mega, nhiều relay, mạch công suất lớn
320x240x110	Inverter, sạc pin năng lượng mặt trời, tản nhiệt quạt

5. Mẹo Chọn Kích Thước Hộp Theo Loại Dự Án

Dự án DIY – nhỏ gọn, học tập:

Ưu tiên hộp 120–160mm
Đủ để chứa bo Arduino + 1–2 module
Chọn hộp nắp trong để dễ quan sát đèn LED

Mạch điều khiển trung bình:

Cần khoảng 200–240mm, đủ lắp relay, công tắc, LCD
Cộng thêm khoảng trống cho đầu jack, bộ nguồn

Mạch công suất lớn, tản nhiệt nhiều:

Chọn hộp từ 265mm trở lên
Ưu tiên loại có ron chống nước, hỗ trợ gắn quạt tản nhiệt

Lắp đặt ngoài trời:

Chọn hộp có ron + dư không gian để mạch không nóng
Cần có chỗ đi dây qua gland hoặc ống luồn

6. Gợi Ý Một Số Hộp Nhựa Theo Kích Thước Chuẩn

WANCHI 200x120x110mm

Phù hợp mạch điều khiển, cảm biến khí hậu
Có ron chống nước, cứng cáp, bền bỉ

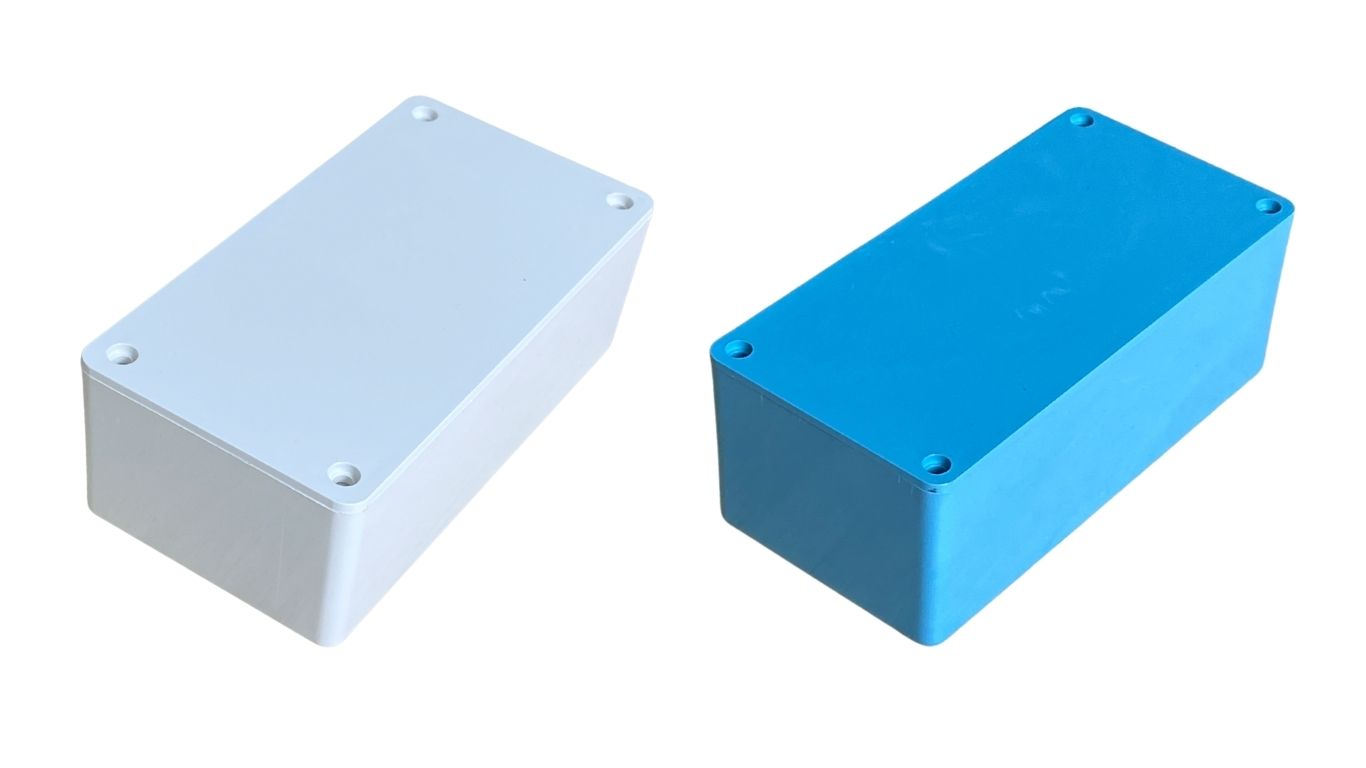

VY ANH 265x185x125mm

Kinh tế, dễ khoan lắp LCD
Không có ron – chỉ dùng trong nhà

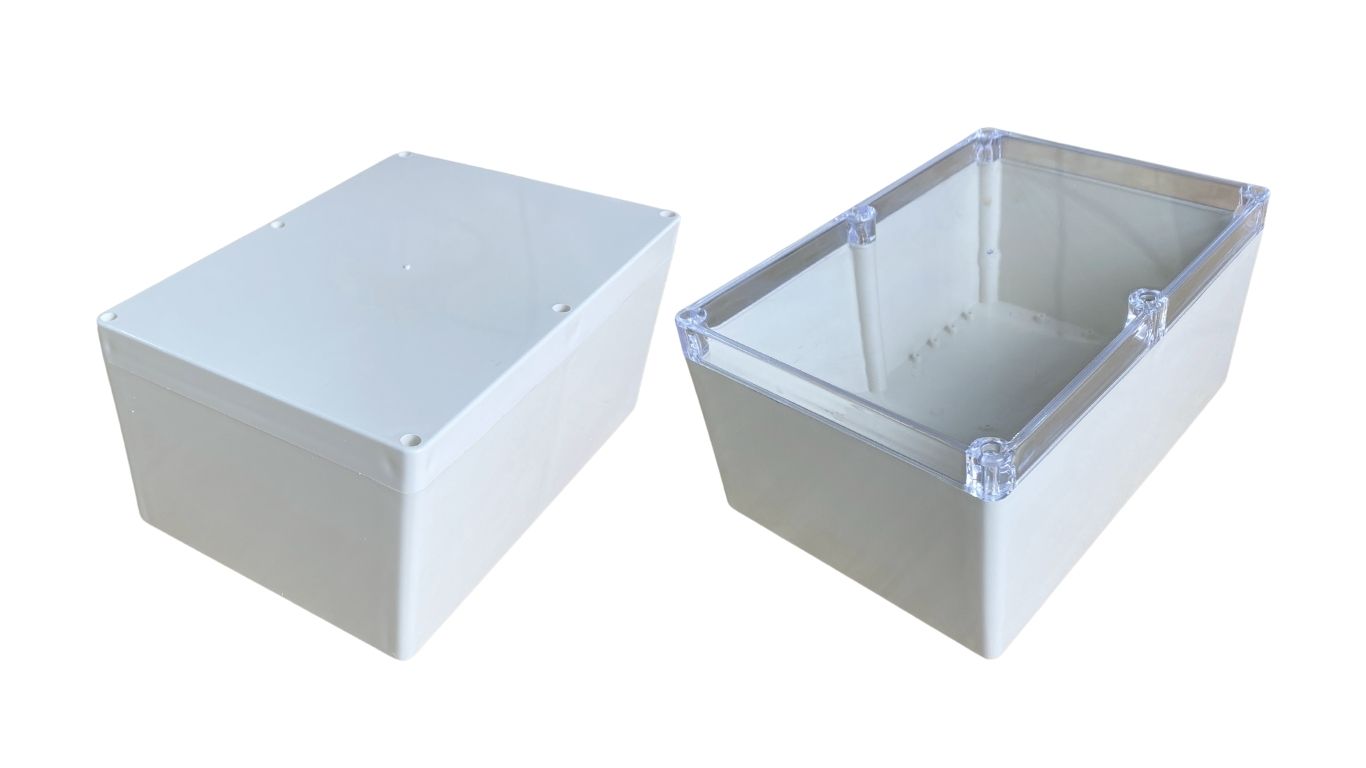

WANCHI 240x160x90mm

Đựng mạch có LCD, nhiều nút nhấn
Nắp trong – quan sát trạng thái dễ dàng

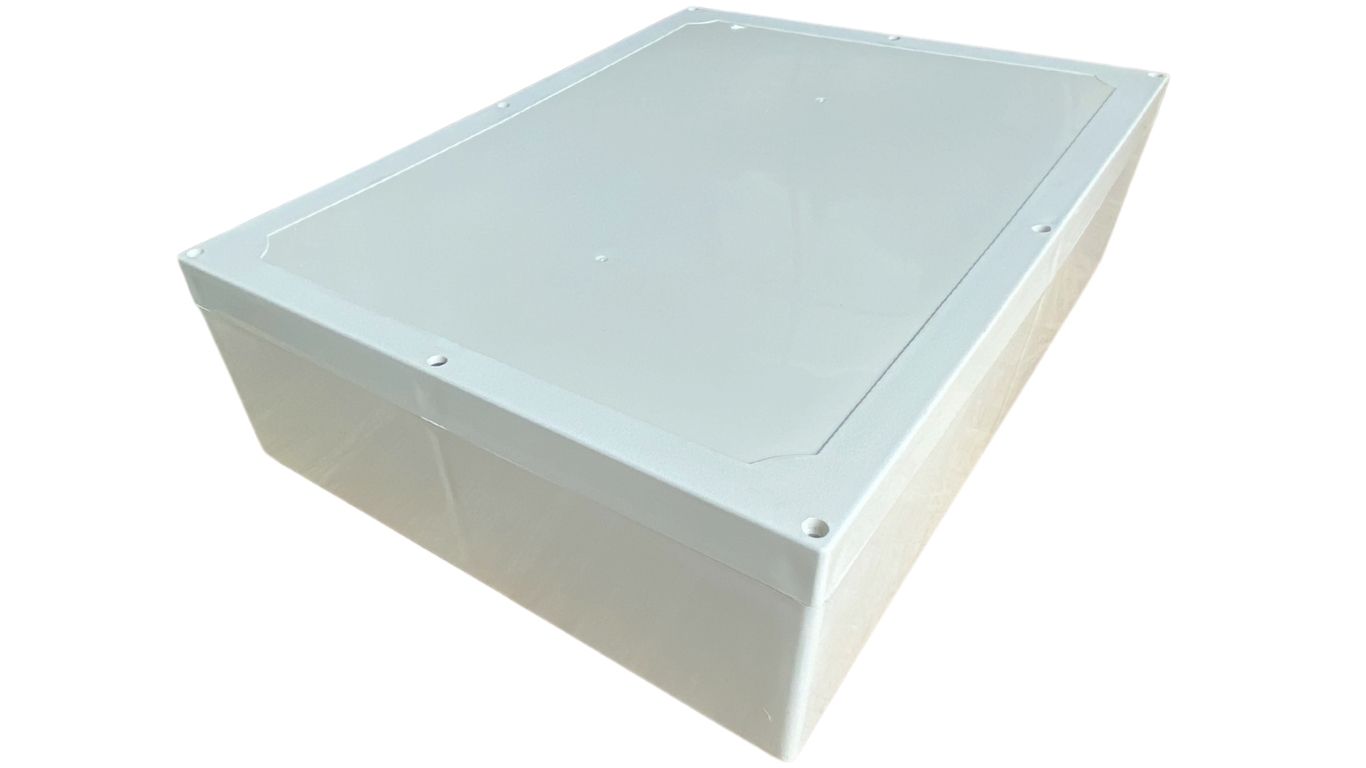

WANCHI 320x240x110mm

Mạch công suất lớn, inverter, nguồn tổ ong
Có thể lắp quạt 8cm

7. Lưu Ý Khi Đặt Mua Hộp Theo Kích Thước

Kích thước hộp thường là kích thước ngoài – hãy trừ đi 2–4mm để tính kích thước lọt lòng bên trong
Một số hộp (như VY ANH) có sai số ±10% – cần hỏi kỹ nhà cung cấp
Nếu không chắc, hãy mua thử 1 hộp về test trước khi mua số lượng lớn

Tổng Kết

Việc chọn đúng kích thước hộp nhựa đựng mạch là yếu tố quan trọng giúp bạn tiết kiệm thời gian, công sức và đảm bảo sản phẩm hoạt động ổn định, gọn gàng, chuyên nghiệp.

Chỉ cần nắm rõ cách đo chiều dài – rộng – cao, cộng thêm dự phòng dây, jack, quạt, bạn sẽ dễ dàng chọn được hộp phù hợp cho mọi dự án.

Bạn đang dùng hộp kích thước bao nhiêu cho mạch của mình? Để lại bình luận nhé – mình sẽ giúp bạn gợi ý loại hộp chuẩn nhất!
