Các tiêu chuẩn bảo vệ (IP) khi chọn hộp nhựa đựng mạch: IP65, IP67 là gì?”

​Khi lựa chọn hộp nhựa để bảo vệ mạch điện tử, việc hiểu rõ các tiêu chuẩn bảo vệ, đặc biệt là Ingress Protection (IP), là rất quan trọng. Tiêu chuẩn IP xác định mức độ bảo vệ của vỏ hộp chống lại sự xâm nhập của vật thể rắn và chất lỏng. Trong bài viết này, chúng ta sẽ tìm hiểu về các tiêu chuẩn IP, tập trung vào IP65 và IP67, cũng như cách chọn hộp nhựa phù hợp cho ứng dụng cụ thể.​Wikipedia+2Bud Industries+2ledlightexpert.com+2

1. Tiêu Chuẩn IP Là Gì?

Ingress Protection (IP) là hệ thống phân loại mức độ bảo vệ của vỏ thiết bị điện tử chống lại sự xâm nhập của bụi và nước. Mã IP gồm hai chữ số:​ledlightexpert.com+3maxongroup.com+3Rainford Solutions+3

• Chữ số đầu tiên: Chỉ mức độ bảo vệ chống lại vật thể rắn (bụi, cát, ngón tay, v.v.).​maxongroup.com


• Chữ số thứ hai: Chỉ mức độ bảo vệ chống lại chất lỏng (nước, dầu, v.v.).​


Ví dụ, trong mã IP65, số "6" đại diện cho mức độ bảo vệ chống bụi, và số "5" đại diện cho mức độ bảo vệ chống nước.​eabel.com+5maxongroup.com+5polycase.com+5

2. Giải Thích Các Chữ Số Trong Mã IP

Chữ Số Đầu Tiên: Bảo Vệ Chống Vật Thể Rắn

Chữ số	Mức độ bảo vệ	Mô tả
0	Không bảo vệ	Không có bảo vệ đặc biệt nào chống lại sự xâm nhập của vật thể rắn.
1	50mm	Bảo vệ chống lại các vật thể lớn như bàn tay.
2	12.5mm	Bảo vệ chống lại ngón tay hoặc vật thể tương tự.
3	2.5mm	Bảo vệ chống lại dụng cụ, dây dẫn dày, v.v.
4	1mm	Bảo vệ chống lại hầu hết các dây dẫn, ốc vít nhỏ, côn trùng lớn, v.v.
5	Bảo vệ chống bụi (Dust Protected)	Bụi có thể xâm nhập nhưng không đủ để gây hại cho hoạt động của thiết bị.
6	Chống bụi hoàn toàn (Dust Tight)	Hoàn toàn ngăn chặn bụi xâm nhập.

Chữ Số Thứ Hai: Bảo Vệ Chống Chất Lỏng

Chữ số	Mức độ bảo vệ	Mô tả
0	Không bảo vệ	Không có bảo vệ đặc biệt nào chống lại sự xâm nhập của nước.
1	Chống nước nhỏ giọt	Bảo vệ chống lại nước nhỏ giọt theo phương thẳng đứng.
2	Chống nước nhỏ giọt khi nghiêng 15°	Bảo vệ khi thiết bị nghiêng tối đa 15° so với vị trí bình thường.
3	Chống nước phun	Bảo vệ chống lại nước phun trực tiếp với góc lên đến 60° từ phương thẳng đứng.
4	Chống nước bắn từ mọi hướng	Bảo vệ chống lại nước bắn từ mọi hướng.
5	Chống tia nước áp suất thấp	Bảo vệ chống lại nước phun từ vòi (đường kính 6.3mm) từ mọi hướng.
6	Chống tia nước mạnh	Bảo vệ chống lại nước phun mạnh từ vòi (đường kính 12.5mm) từ mọi hướng.
7	Chống ngâm nước tạm thời	Bảo vệ khi thiết bị bị ngâm nước ở độ sâu lên đến 1 mét trong 30 phút.
8	Chống ngâm nước liên tục	Bảo vệ khi thiết bị bị ngâm nước liên tục ở độ sâu lớn hơn 1 mét (theo điều kiện của nhà sản xuất).

3. So Sánh IP65 và IP67

Cả hai tiêu chuẩn IP65 và IP67 đều cung cấp mức độ bảo vệ cao chống lại bụi và nước, nhưng có sự khác biệt quan trọng:​

• IP65:


  • Bảo vệ chống bụi hoàn toàn: Không cho phép bụi xâm nhập.​


  • Chống tia nước áp suất thấp: Bảo vệ chống lại nước phun từ vòi (đường kính 6.3mm) từ mọi hướng.​Bud Industries


• IP67:


  • Bảo vệ chống bụi hoàn toàn: Tương tự như IP65.​


  • Chống ngâm nước tạm thời: Bảo vệ khi thiết bị bị ngâm nước ở độ sâu lên đến 1 mét trong 30 phút.​eabel.com+1Clarion UK+1


Ứng Dụng Thực Tế

• IP65: Phù hợp cho các thiết bị ngoài trời cần bảo vệ chống lại bụi và nước phun, nhưng không dự kiến sẽ bị ngâm nước. Ví dụ: đèn LED ngoài trời, camera giám sát.​


• IP67: Thích hợp cho các thiết bị có khả năng bị ngâm nước tạm thời, như thiết bị đo lường trong môi trường ẩm ướt hoặc thiết bị điện tử gần nguồn nước.​


4. Cách Chọn Hộp Nhựa Phù Hợp Dựa Trên Tiêu Chuẩn IP

Khi chọn hộp nhựa cho mạch điện tử, cần xem xét các yếu tố sau:

• Môi trường sử dụng: Thiết bị sẽ được đặt trong nhà hay ngoài trời? Có tiếp xúc với nước hay bụi không?​


• Mức độ bảo vệ cần thiết: Dựa trên môi trường, xác định mức độ bảo vệ chống bụi và nước cần thiết (IP65, IP67, v.v.).​


• Kích thước và thiết kế hộp:












Nguồn

Bạn đã nói:

tiếp đi

ChatGPT đã nói:

...phải phù hợp với mạch điện, có chỗ cho các phụ kiện như jack, dây dẫn, quạt tản nhiệt hoặc màn hình LCD. Đồng thời, cần đảm bảo khả năng lắp ron kín và vặn ốc chắc chắn để duy trì tiêu chuẩn IP sau khi khoan, gia công.



---

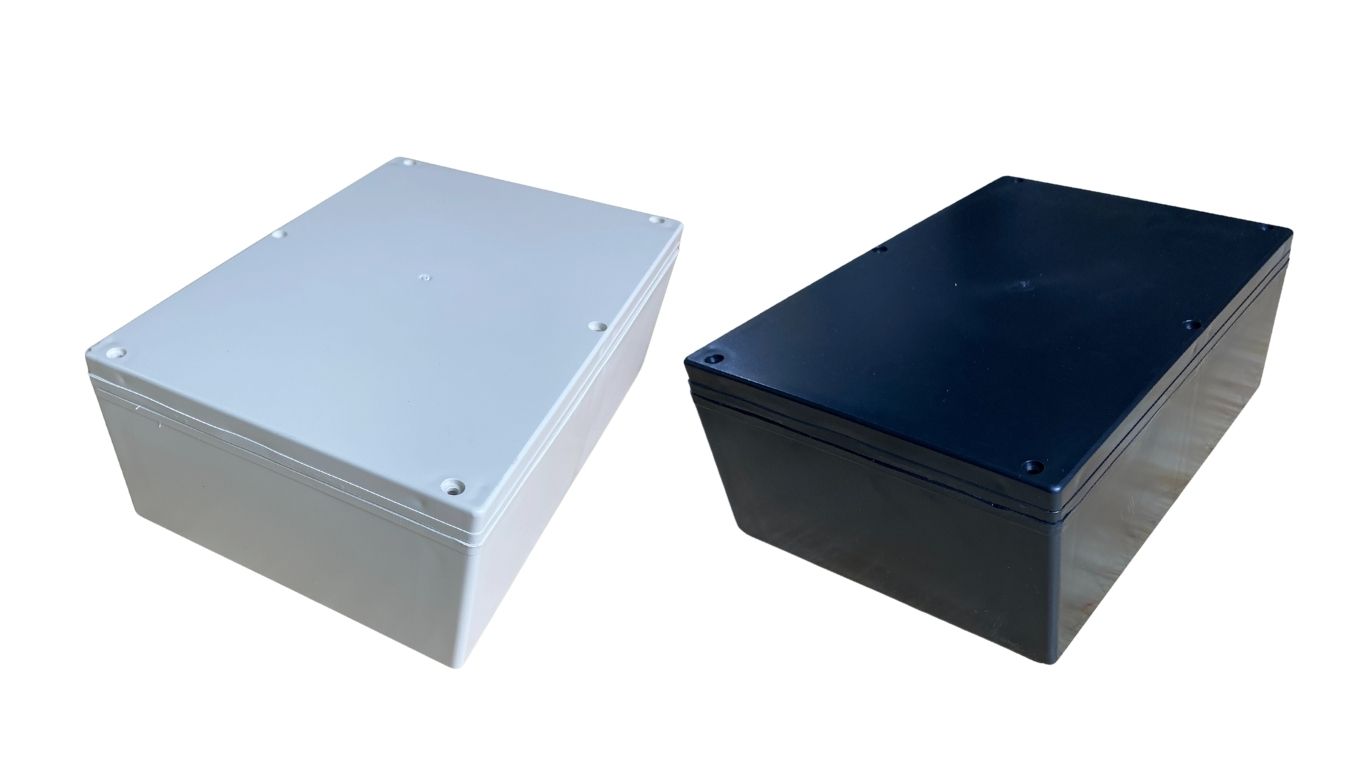

5. Gợi Ý Một Số Mẫu Hộp Nhựa WANCHI Đạt Chuẩn IP65/IP67

Dưới đây là các mẫu hộp WANCHI được thiết kế có sẵn ron cao su chống nước, đóng nắp bằng ốc vít nhiều điểm, và có khả năng đạt mức bảo vệ tương đương IP65 hoặc cao hơn nếu lắp đúng kỹ thuật:

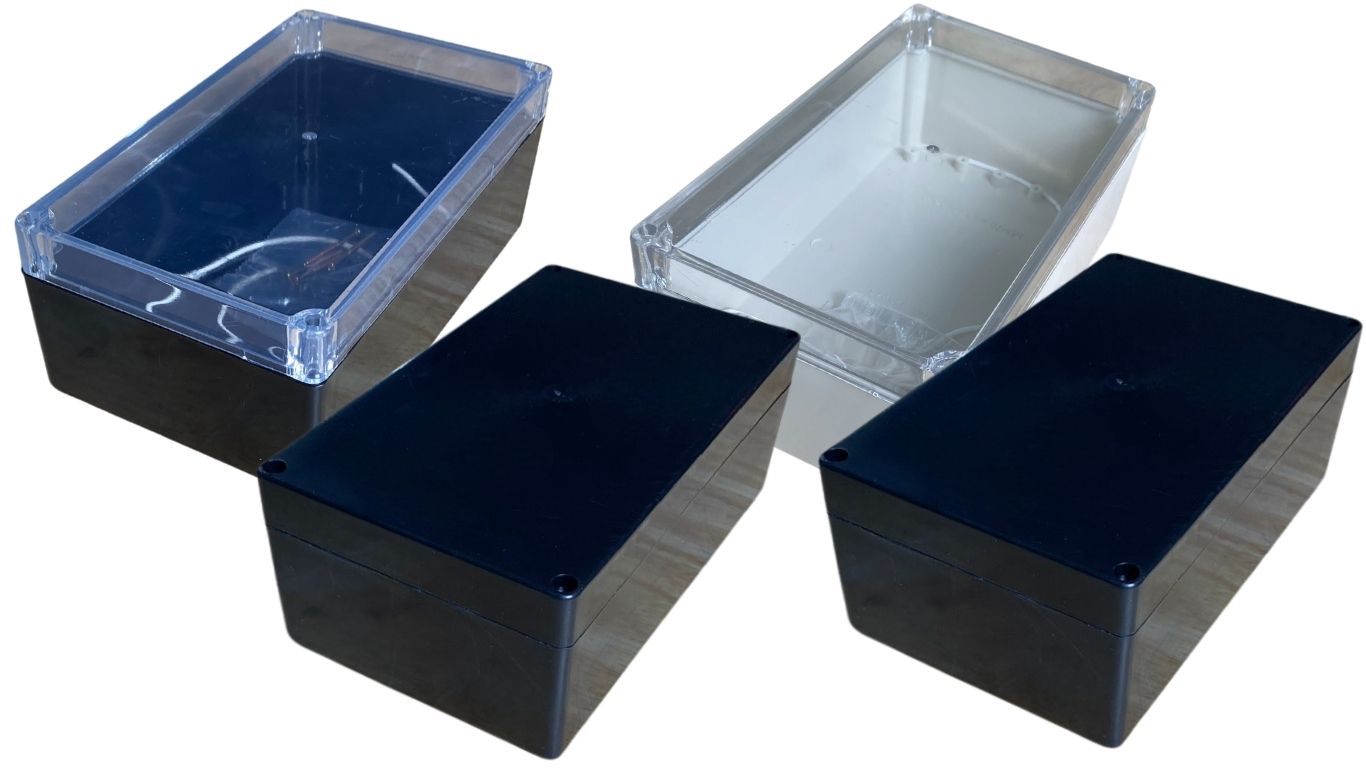

🔹 WANCHI 240x160x90mm

• Có ron sẵn, nắp trong suốt


• Vừa gắn quạt 6cm – 8cm


• Phù hợp dự án cần quan sát đèn báo, LCD từ ngoài


🔹 WANCHI 265x185x125mm

• Kích thước lớn, đóng nắp ốc 8 điểm


• Phù hợp điều khiển nhiều relay, cảm biến ngoài trời


🔹 WANCHI 320x240x110mm

• Cỡ đại, phù hợp inverter, nguồn công suất lớn


• Gắn thêm quạt, tản nhiệt, đi nhiều dây mà vẫn đảm bảo kín nước


Mẹo nhỏ: Sau khi khoan các lỗ đi dây, cần gắn gland chống nước hoặc dán silicon quanh lỗ khoan để duy trì độ kín đạt chuẩn IP65 trở lên.

---

6. Một Số Tình Huống Ứng Dụng IP65 – IP67

Tình huống thực tế	Mức IP khuyến nghị	Gợi ý hộp nhựa phù hợp
Hệ thống tưới cây tự động ngoài vườn	IP65	WANCHI 200x120x110mm hoặc 240x160x90mm
Mạch đo độ ẩm đất lắp âm dưới đất	IP67	WANCHI 240x160x90mm + ron + keo
Thiết bị điều khiển đèn ngoài trời	IP65	WANCHI 265x185x125mm
Hệ thống sạc ắc quy năng lượng mặt trời	IP67	WANCHI 320x240x110mm
Cảm biến gió – mưa ngoài ban công	IP65 – IP67	Hộp nhỏ có ron + dán silicon kín



---

7. Cách Kiểm Tra Hộp Đạt Chuẩn IP65 – IP67 Sau Khi Gia Công

Việc bạn mua một hộp có ron chưa đảm bảo nó vẫn đạt IP65/67 sau khi bạn khoan – lắp linh kiện. Dưới đây là cách test đơn giản:

✅ Test kín nước thủ công:

1. Lắp nắp, vặn đầy đủ ốc


2. Dùng bình xịt tia nước hoặc vòi sen phun nhẹ lên mọi mặt hộp trong 3–5 phút


3. Lau khô vỏ ngoài → mở nắp kiểm tra bên trong


4. Không thấy hơi nước, vết ẩm → đạt tiêu chuẩn


✅ Dùng băng keo test áp lực:

• Dán giấy hút ẩm (giấy màu cam đổi màu khi ướt) vào trong


• Đóng nắp – phun nước


• Kiểm tra xem giấy có đổi màu không




---

8. Một Số Lỗi Khi Gia Công Làm Giảm Mức IP

Sai lầm	Hậu quả	Cách khắc phục
Khoan quá gần ron	Làm hở ron, nước dễ lọt	Khoan xa ron ≥15mm
Không dùng gland cho dây đi ra	Nước theo dây lọt vào	Gắn gland hoặc bọc silicon vòng dây
Không siết đều các ốc	Nắp lệch – nước thấm vào từ khe	Vặn ốc đều – xiết chéo như bánh xe
Gắn quạt nhưng không dán lưới kín	Quạt hút nước – gây chập	Lắp lưới chắn + keo silicon xung quanh
Không dán keo mép khoan	Vết khoan tạo kẽ hở nhỏ	Bôi silicon quanh lỗ ngay sau khoan



---

9. Tổng Kết

Các tiêu chuẩn IP như IP65 và IP67 không phải là lý thuyết xa vời – mà là chỉ số thực tế bạn nên quan tâm khi chọn và sử dụng hộp nhựa đựng mạch, nhất là trong môi trường ngoài trời, ẩm ướt hoặc dễ bị va đập, rung lắc.

Chỉ cần hiểu rõ ý nghĩa các chỉ số IP, chọn đúng hộp (ưu tiên loại có ron), và lắp đặt cẩn thận, bạn hoàn toàn có thể tự làm ra thiết bị DIY có khả năng chống nước – chống bụi chẳng khác gì hàng công nghiệp.

Bạn đang cần thiết bị hoạt động trong điều kiện môi trường thế nào? Cần đạt mức IP bao nhiêu? Hãy comment – mình sẽ tư vấn loại hộp phù hợp nhất!



---
