Các Linh Kiện Điện Tử Cơ Bản Mà Người Mới Cần Biết Khi Mua Linh Kiện Cho Ampli Và Bo Mạch Điện

Khi mới bắt đầu tìm hiểu điện tử, nhiều người thường nhìn vào một bo mạch và cảm thấy rất rối. Trên mạch có rất nhiều linh kiện nhỏ như điện trở, tụ điện, diode, transistor, IC, MOSFET… nhưng không phải ai cũng biết từng linh kiện có chức năng gì và dùng trong trường hợp nào.

Vấn đề thường gặp nhất của người mới là không phân biệt được linh kiện, không hiểu thông số cơ bản và dễ mua sai khi cần thay thế hoặc làm mạch. Chỉ cần chọn sai một linh kiện nhỏ, mạch có thể không hoạt động, chạy không ổn định hoặc hư hỏng khi cấp nguồn.

Bài viết này sẽ giúp bạn hiểu các linh kiện điện tử cơ bản, vai trò của từng loại và cách chọn linh kiện phù hợp hơn khi mua cho ampli, bo mạch điện hoặc các dự án DIY đơn giản.

Linh Kiện Điện Tử Là Gì?

Linh kiện điện tử là những thành phần tạo nên một mạch điện hoàn chỉnh. Có thể hiểu đơn giản, nếu một chiếc xe cần động cơ, bánh xe, khung xe và hệ thống điều khiển, thì một mạch điện cũng cần điện trở, tụ điện, diode, transistor, IC, MOSFET và nhiều linh kiện khác để hoạt động.

Mỗi linh kiện có một nhiệm vụ riêng. Điện trở dùng để hạn dòng, tụ điện dùng để lưu trữ và lọc điện, diode cho dòng điện đi một chiều, transistor dùng để khuếch đại hoặc đóng ngắt, IC xử lý và điều khiển mạch, còn MOSFET thường dùng trong các mạch công suất.

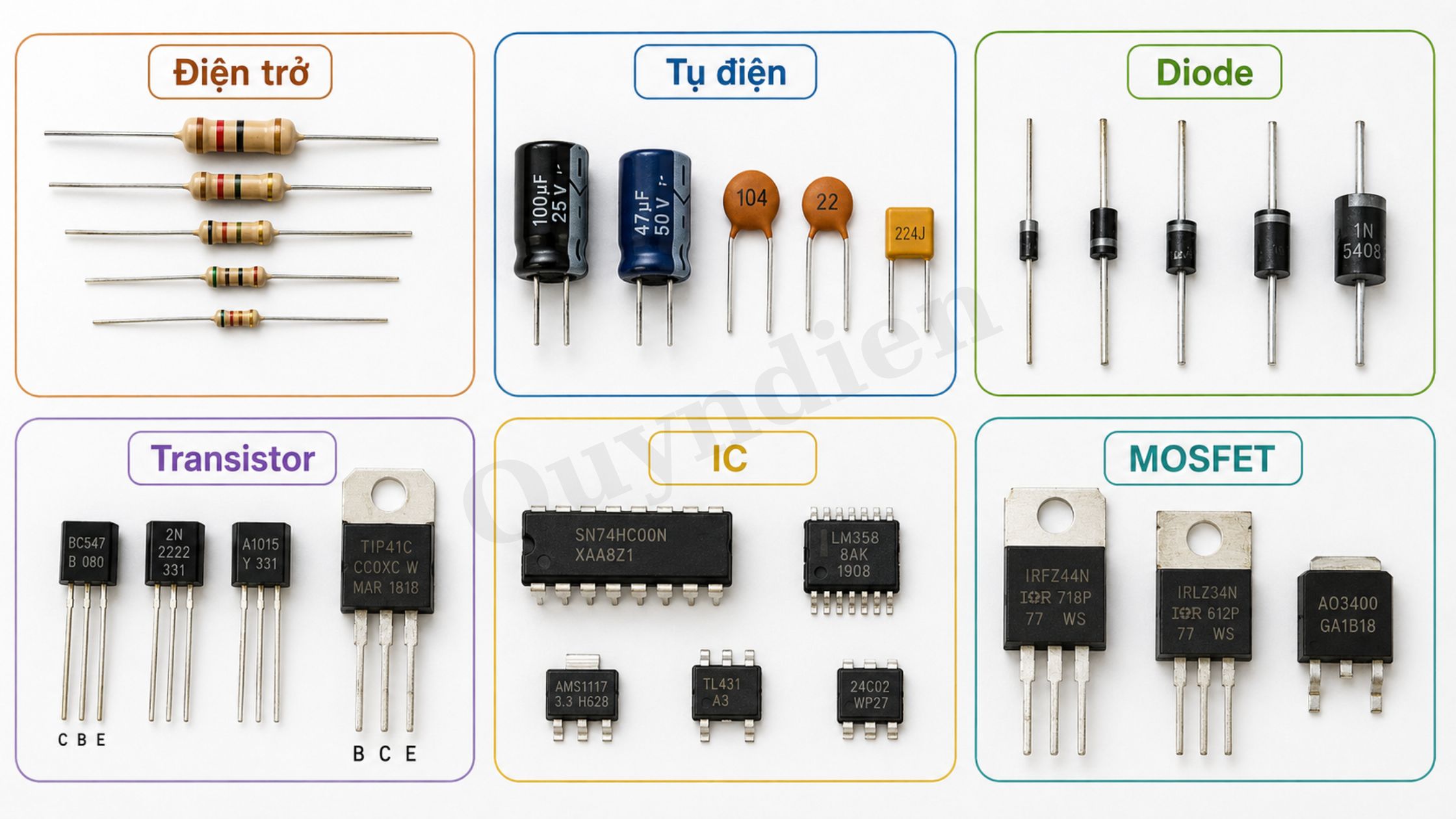

Với người mới, không cần học quá sâu tất cả linh kiện ngay từ đầu. Chỉ cần hiểu 6 nhóm cơ bản gồm điện trở, tụ điện, diode, transistor, IC và MOSFET là bạn đã có nền tảng để đọc mạch, mua linh kiện và tránh nhiều lỗi phổ biến.

Điện Trở Là Gì? Vì Sao Mạch Nào Cũng Có?

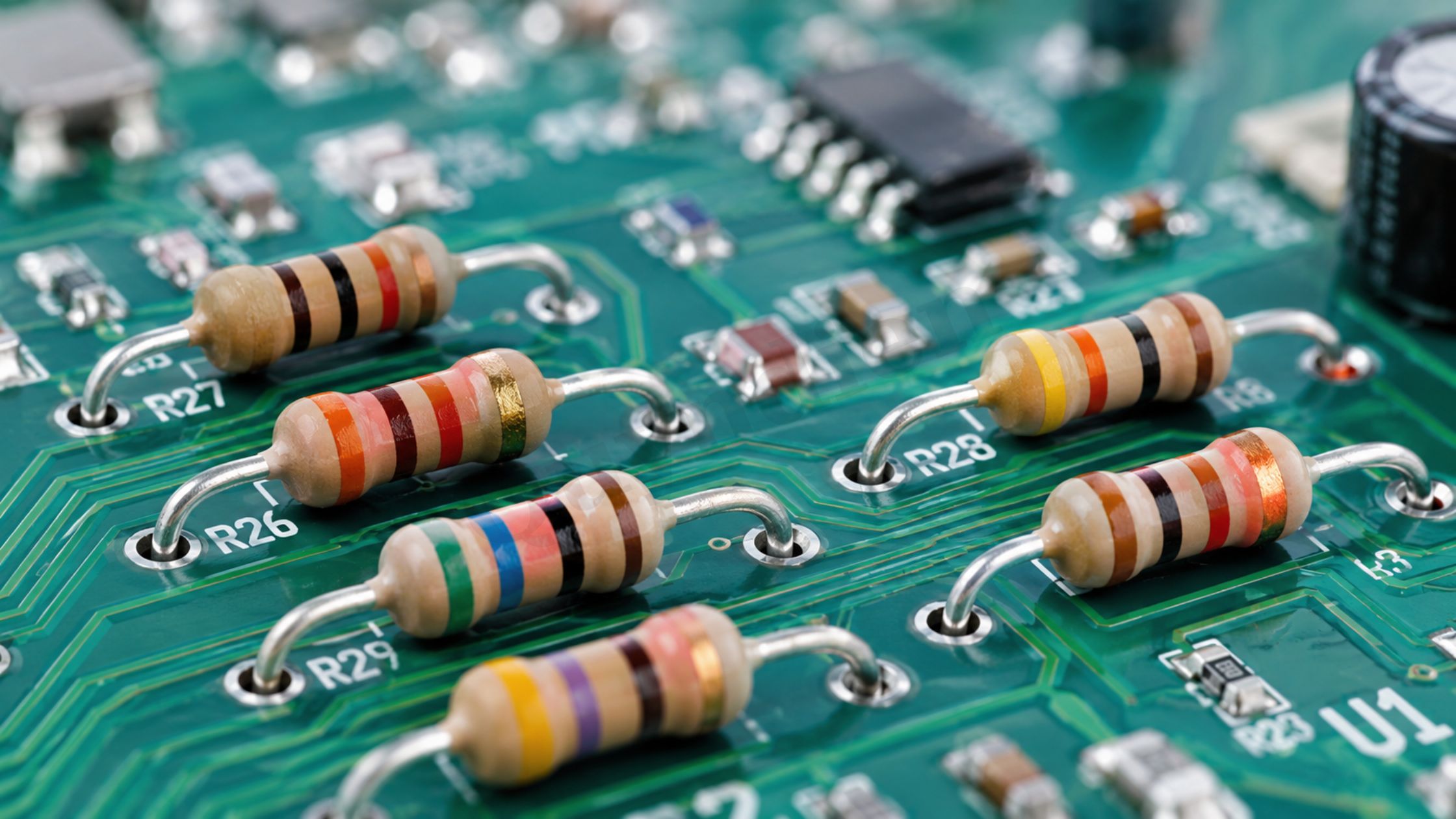

Điện trở là linh kiện dùng để cản hoặc hạn chế dòng điện trong mạch. Đây là một trong những linh kiện cơ bản nhất và xuất hiện trong hầu hết các bo mạch điện tử.

Ví dụ đơn giản nhất là mạch LED. Nếu bạn nối trực tiếp một bóng LED với pin mà không dùng điện trở, LED có thể nhận dòng quá lớn và cháy. Khi thêm điện trở vào mạch, dòng điện được giảm xuống mức an toàn hơn, giúp LED sáng ổn định và bền hơn.

Điện trở thường được dùng để hạn dòng, chia điện áp và giúp mạch hoạt động ổn định hơn. Khi chọn điện trở, người mới cần chú ý đến giá trị điện trở, đơn vị đo là Ohm, ký hiệu Ω. Một số giá trị thường gặp trong mạch LED là 220Ω, 330Ω, 470Ω hoặc 1kΩ.

Sai lầm phổ biến khi dùng điện trở là chọn giá trị quá nhỏ khiến dòng điện quá lớn, hoặc chọn giá trị quá lớn khiến linh kiện hoạt động yếu. Nếu chưa chắc nên dùng điện trở bao nhiêu, bạn nên dựa vào sơ đồ mạch hoặc hỏi người có kinh nghiệm trước khi mua.

Tụ Điện Là Gì? Vai Trò Của Tụ Điện Trong Mạch

Tụ điện là linh kiện có khả năng tích trữ điện và nhả điện khi cần. Nếu ví dòng điện giống như nước, tụ điện có thể được hiểu như một bình chứa nhỏ giúp giữ và bù điện cho mạch.

Trong thực tế, tụ điện được dùng rất nhiều để lọc nguồn, ổn định điện áp, giảm nhiễu và hỗ trợ mạch hoạt động mượt hơn. Với ampli, tụ điện giúp nguồn điện ổn định hơn, hạn chế nhiễu và góp phần làm âm thanh sạch hơn.

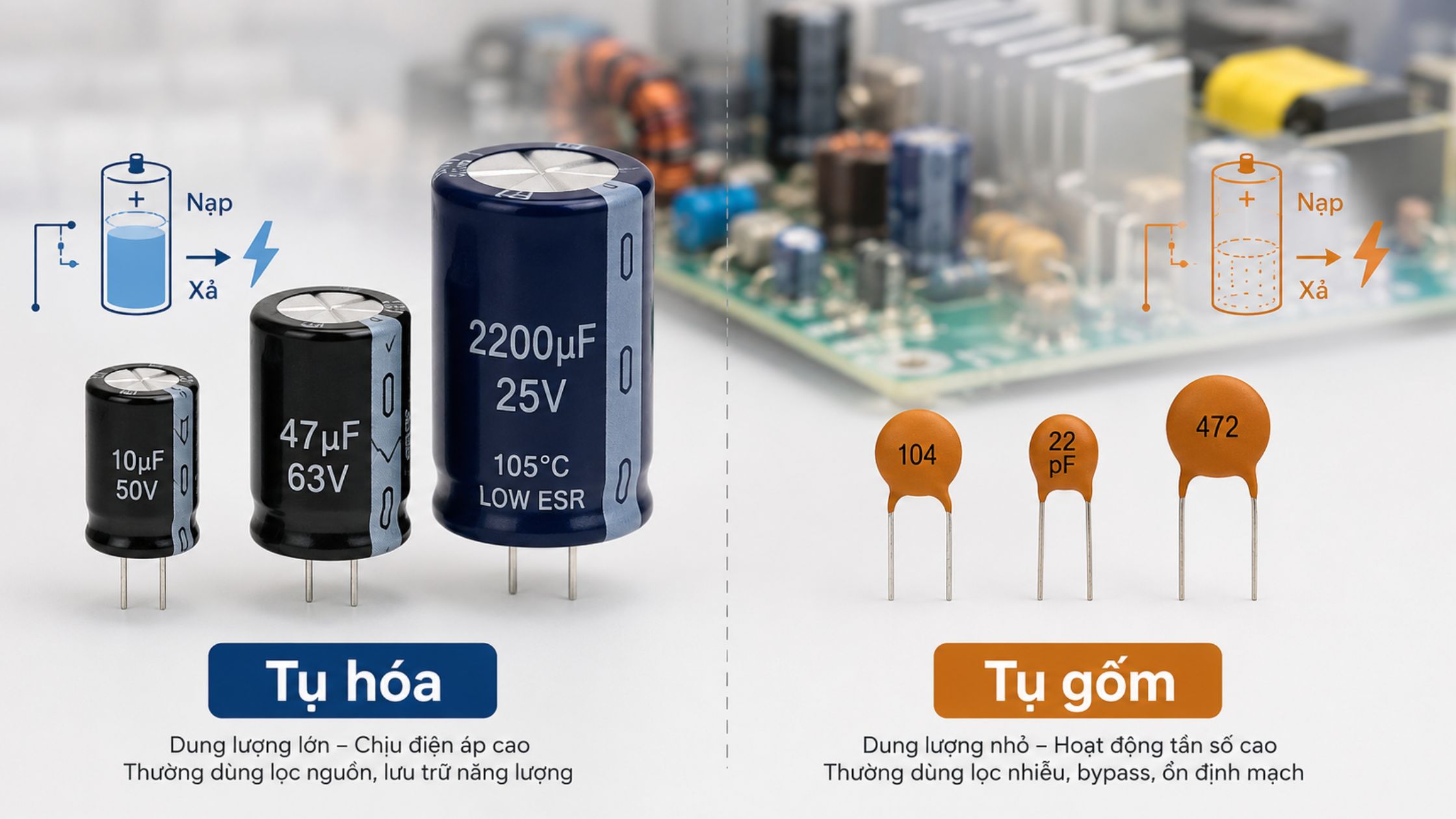

Có nhiều loại tụ điện, nhưng người mới nên nắm trước hai nhóm phổ biến: tụ hóa và tụ gốm. Tụ hóa thường có dung lượng lớn, có phân cực âm dương và được dùng nhiều trong mạch nguồn. Tụ gốm thường nhỏ hơn, không phân cực và hay dùng trong mạch tín hiệu hoặc lọc nhiễu.

Lỗi nguy hiểm nhất khi dùng tụ điện là lắp ngược cực tụ hóa. Nếu lắp sai cực hoặc dùng tụ có điện áp chịu đựng thấp hơn điện áp mạch, tụ có thể bị hỏng hoặc gây nguy hiểm khi cấp nguồn. Vì vậy, khi mua tụ điện, bạn cần kiểm tra đúng điện áp, dung lượng và loại tụ phù hợp với mạch.

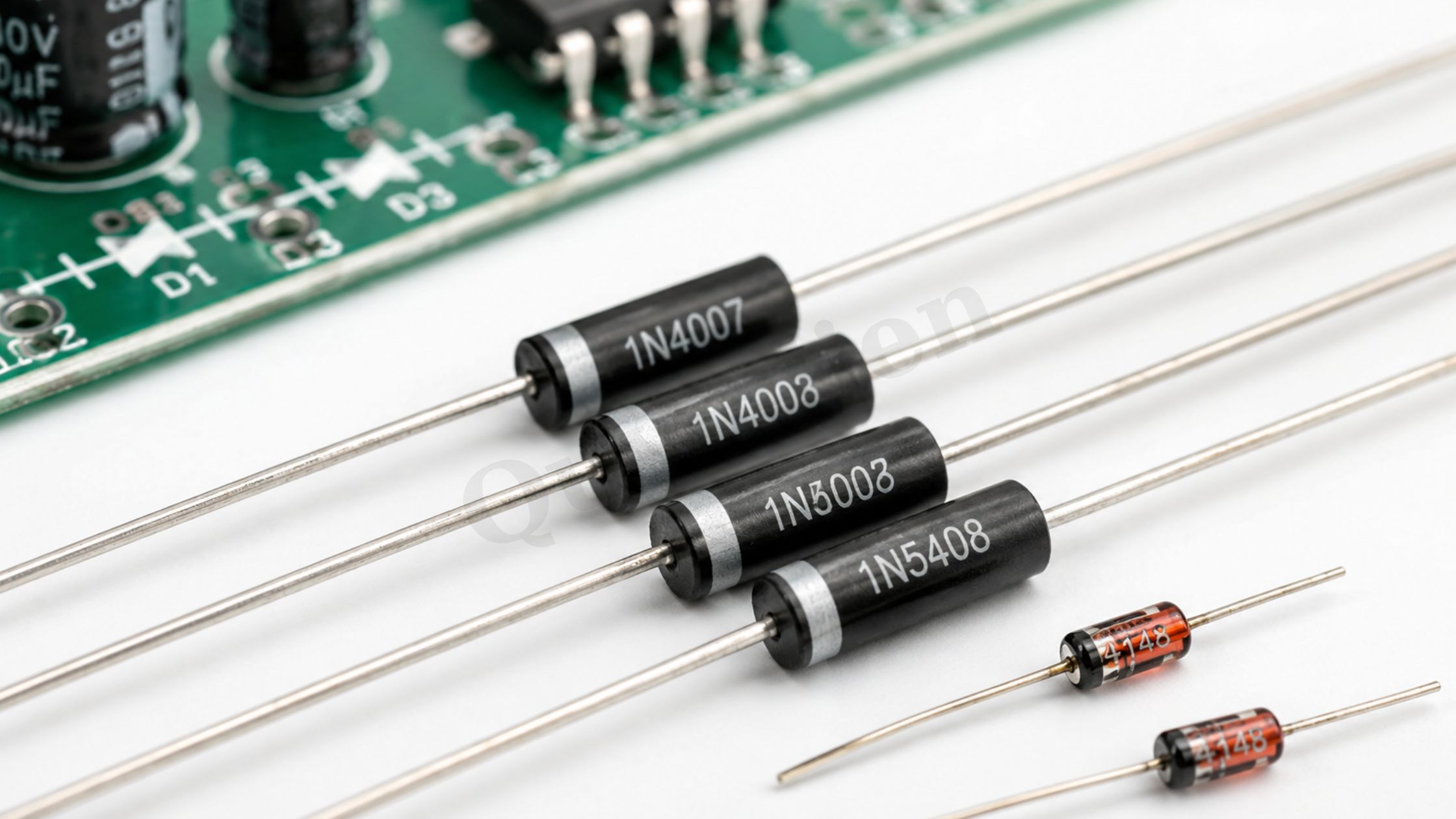

Diode Là Gì? Vì Sao Diode Chỉ Cho Dòng Đi Một Chiều?

Diode là linh kiện cho dòng điện đi qua theo một chiều và chặn chiều ngược lại. Có thể hiểu diode giống như van một chiều trong đường ống nước: nước đi đúng chiều thì qua được, đi ngược chiều thì bị chặn.

Trong mạch điện tử, diode thường được dùng để chỉnh lưu, chống ngược dòng và bảo vệ mạch. Ví dụ, trong bộ nguồn, diode có thể giúp chuyển dòng điện xoay chiều thành dòng điện một chiều. Trong các mạch dùng pin hoặc adapter, diode có thể giúp hạn chế rủi ro khi dòng điện đi sai chiều.

Diode thường có một đầu được đánh dấu bằng vạch. Đây là dấu hiệu quan trọng để xác định chiều lắp. Nếu lắp ngược diode, mạch có thể không hoạt động hoặc dòng điện không đi qua được.

Sai lầm phổ biến khi chọn diode là dùng diode không đủ dòng hoặc không đủ áp cho mạch. Với mạch nhỏ, diode thông dụng có thể đáp ứng được. Nhưng với mạch nguồn hoặc mạch công suất, bạn cần chọn diode có thông số phù hợp để tránh nóng hoặc cháy linh kiện.

Transistor Là Gì? Vì Sao Transistor Quan Trọng?

Transistor là linh kiện bán dẫn dùng để khuếch đại tín hiệu hoặc đóng ngắt dòng điện. Nếu nói dễ hiểu, transistor giống như một công tắc điện thông minh: chỉ cần một tín hiệu nhỏ cũng có thể điều khiển dòng điện lớn hơn.

Transistor được sử dụng rất nhiều trong mạch ampli, mạch khuếch đại, mạch điều khiển, nguồn điện và các thiết bị điện tử dân dụng. Trong mạch âm thanh, transistor có thể giúp khuếch đại tín hiệu yếu thành tín hiệu mạnh hơn. Trong mạch điều khiển, transistor có thể giúp bật tắt tải theo tín hiệu từ mạch nhỏ.

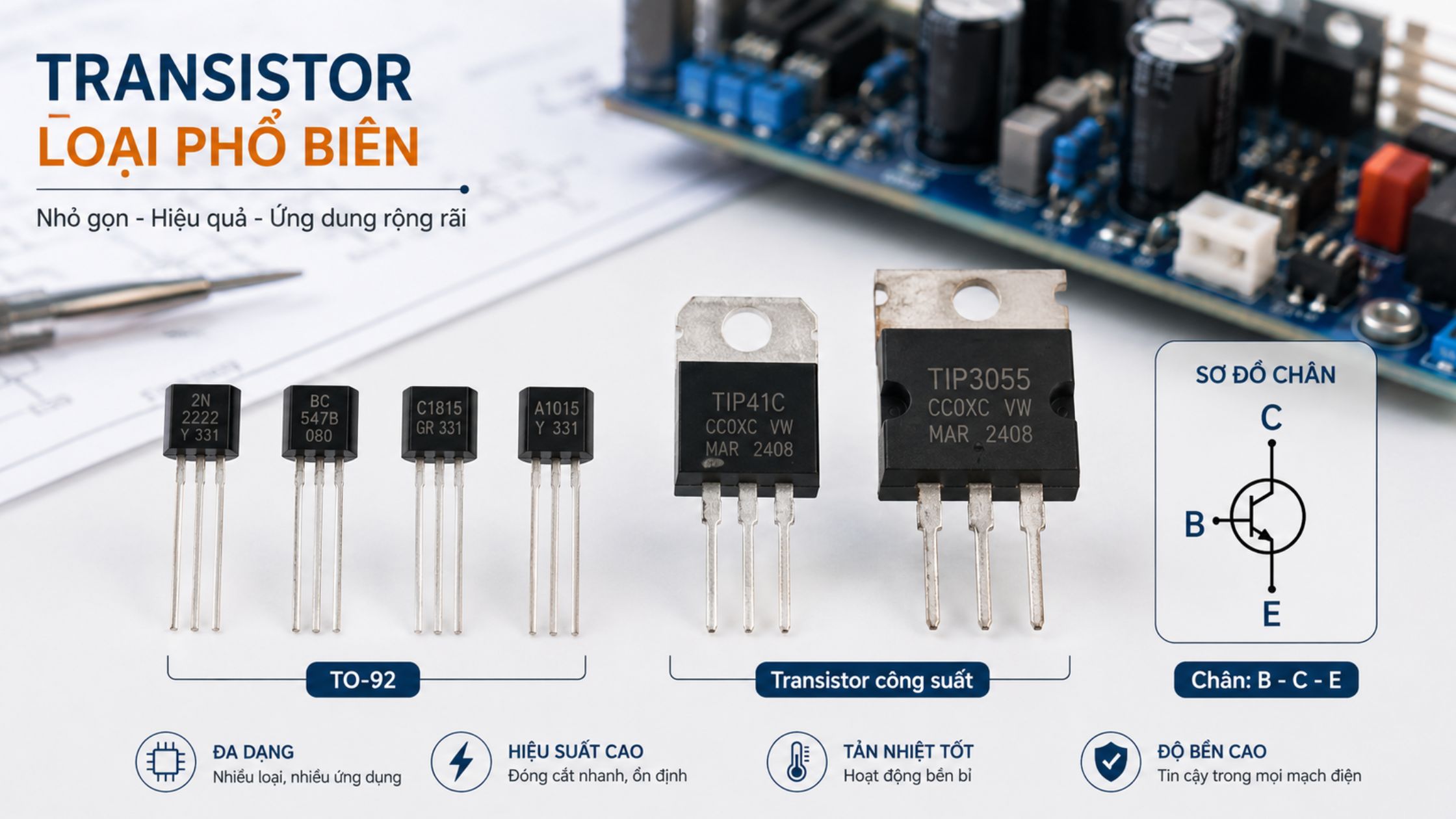

Có hai loại transistor cơ bản là NPN và PNP. Người mới thường gặp nhiều transistor NPN hơn, nhưng không nên nhầm lẫn hai loại này vì nếu chọn sai, mạch có thể không hoạt động.

Khi dùng transistor, bạn cần chú ý đến đúng mã, đúng loại, đúng chân và công suất phù hợp. Transistor thường có 3 chân là Base, Collector và Emitter. Nếu lắp sai chân, mạch sẽ không chạy hoặc linh kiện có thể bị hỏng.

IC Là Gì? Vì Sao IC Được Gọi Là Bộ Não Của Mạch?

IC, hay vi mạch tích hợp, là linh kiện chứa nhiều thành phần điện tử nhỏ bên trong một con chip. Thay vì phải lắp nhiều linh kiện rời rạc, IC giúp gom nhiều chức năng vào một linh kiện nhỏ gọn hơn, chính xác hơn và dễ ứng dụng hơn.

IC có thể dùng để điều khiển mạch, xử lý tín hiệu, khuếch đại âm thanh, điều khiển nguồn hoặc xử lý logic. Trong ampli, IC có thể đảm nhiệm vai trò khuếch đại tín hiệu âm thanh. Trong nguồn xung, IC có thể điều khiển quá trình ổn định điện áp và dòng điện.

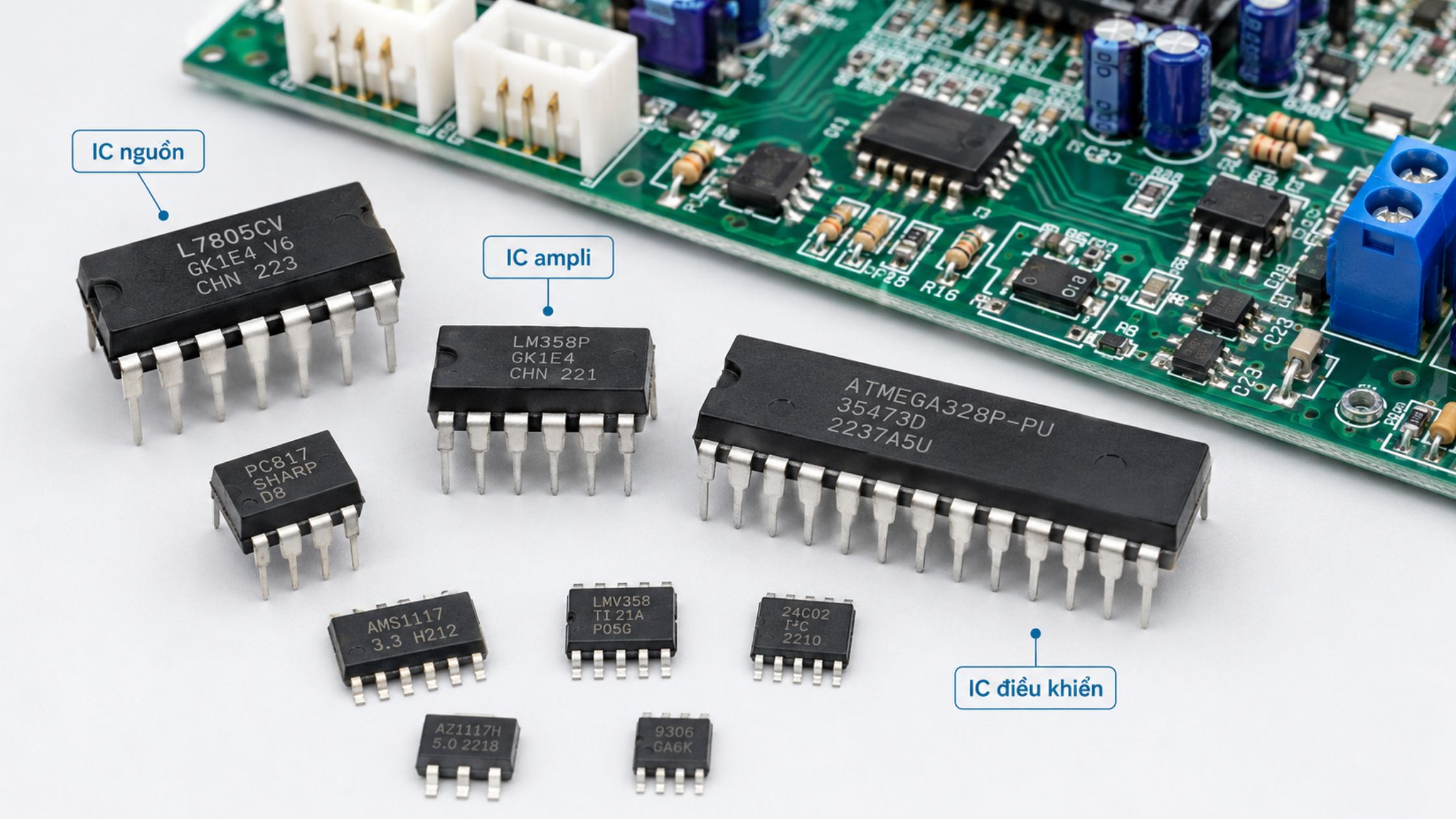

Một số nhóm IC thường gặp gồm IC nguồn, IC ampli và IC điều khiển. Mỗi loại IC có chức năng riêng, sơ đồ chân riêng và thông số riêng. Vì vậy, IC là nhóm linh kiện rất dễ mua sai nếu chỉ nhìn hình dáng bên ngoài.

Khi chọn IC, điều quan trọng nhất là xác định đúng mã. Chỉ cần sai một ký tự, IC có thể khác chức năng hoặc không tương thích với mạch. Nếu không chắc chắn, bạn nên chụp rõ mã IC cũ hoặc gửi hình mạch để được kiểm tra trước khi mua.

MOSFET Là Gì? Vai Trò Trong Mạch Công Suất

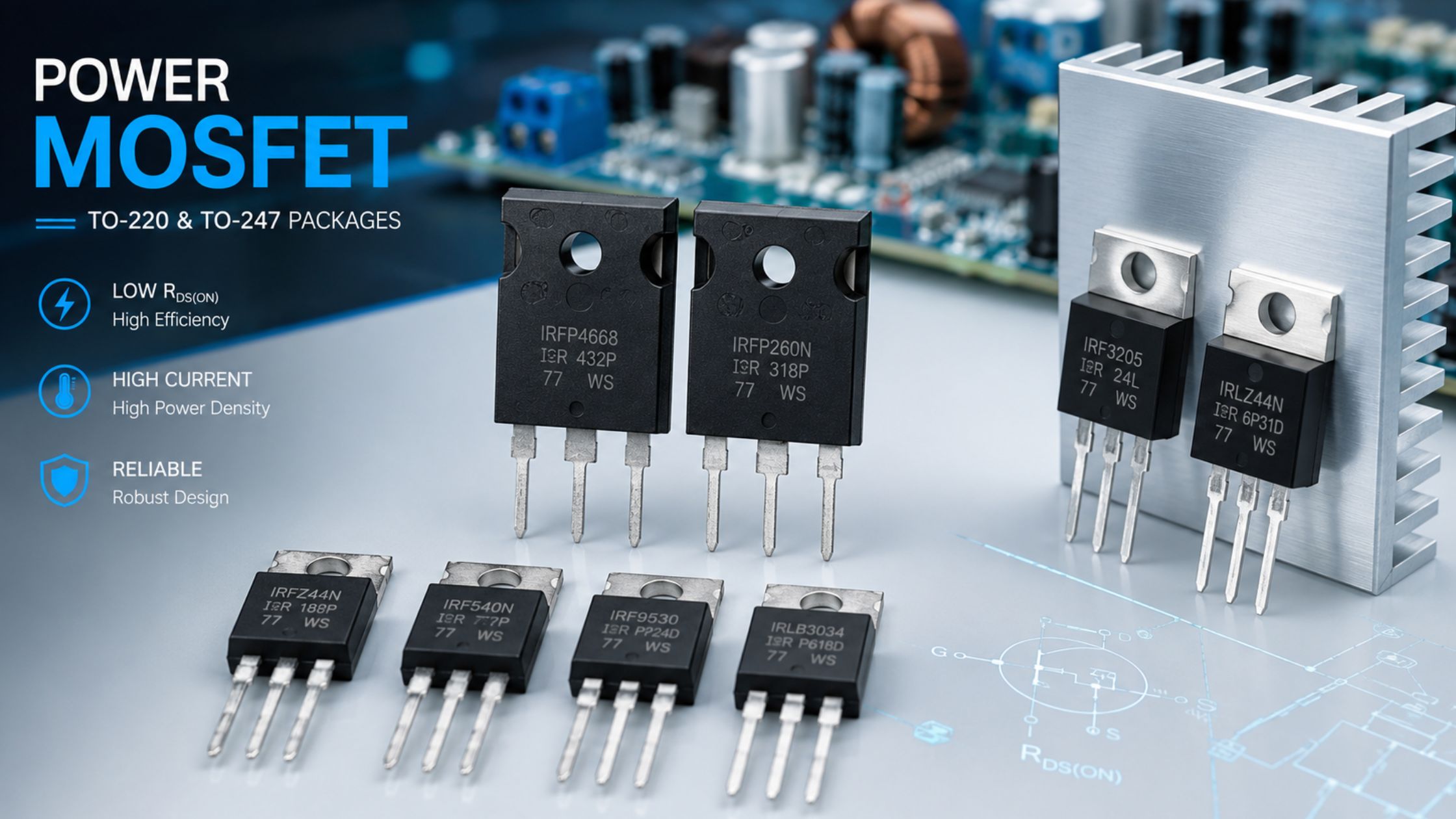

MOSFET là linh kiện thường dùng để điều khiển dòng điện lớn trong các mạch công suất. Nếu transistor giống như một công tắc nhỏ, MOSFET có thể được hiểu là công tắc công suất lớn, phù hợp hơn với các tải như motor, quạt, nguồn xung, ampli hoặc mạch inverter.

Ưu điểm của MOSFET là khả năng đóng ngắt nhanh, hiệu suất cao và chịu dòng tốt hơn trong nhiều ứng dụng công suất. Khi chọn đúng MOSFET, mạch có thể chạy ổn định, ít nóng hơn và đạt hiệu quả tốt hơn.

Tuy nhiên, MOSFET cũng rất dễ hỏng nếu chọn sai dòng, sai áp hoặc không có tản nhiệt phù hợp. Một lỗi phổ biến của người mới là dùng transistor thay cho MOSFET trong mạch công suất lớn, khiến linh kiện không chịu nổi tải và nhanh nóng.

Khi mua MOSFET, bạn nên kiểm tra đúng mã linh kiện, thông số dòng điện, điện áp và yêu cầu tản nhiệt. Nếu thay thế MOSFET cũ, tốt nhất nên chọn đúng mã hoặc hỏi kỹ trước khi dùng mã tương đương.

Nhôm Tản Nhiệt Là Gì? Vì Sao Người Mới Không Nên Bỏ Qua?

Nhôm tản nhiệt là phụ kiện giúp giảm nhiệt cho các linh kiện công suất như MOSFET, transistor, IC công suất hoặc IGBT. Nhiều người mới thường chỉ quan tâm đến linh kiện chính mà quên rằng nhiệt độ là nguyên nhân khiến mạch hoạt động không ổn định và linh kiện nhanh hỏng.

Khi mạch hoạt động, linh kiện công suất sẽ sinh nhiệt. Nếu nhiệt không được giải tỏa, linh kiện sẽ nóng dần, giảm hiệu suất và có thể cháy sau một thời gian sử dụng. Nhôm tản nhiệt giúp hấp thụ và phân tán nhiệt ra môi trường, từ đó tăng độ bền cho linh kiện.

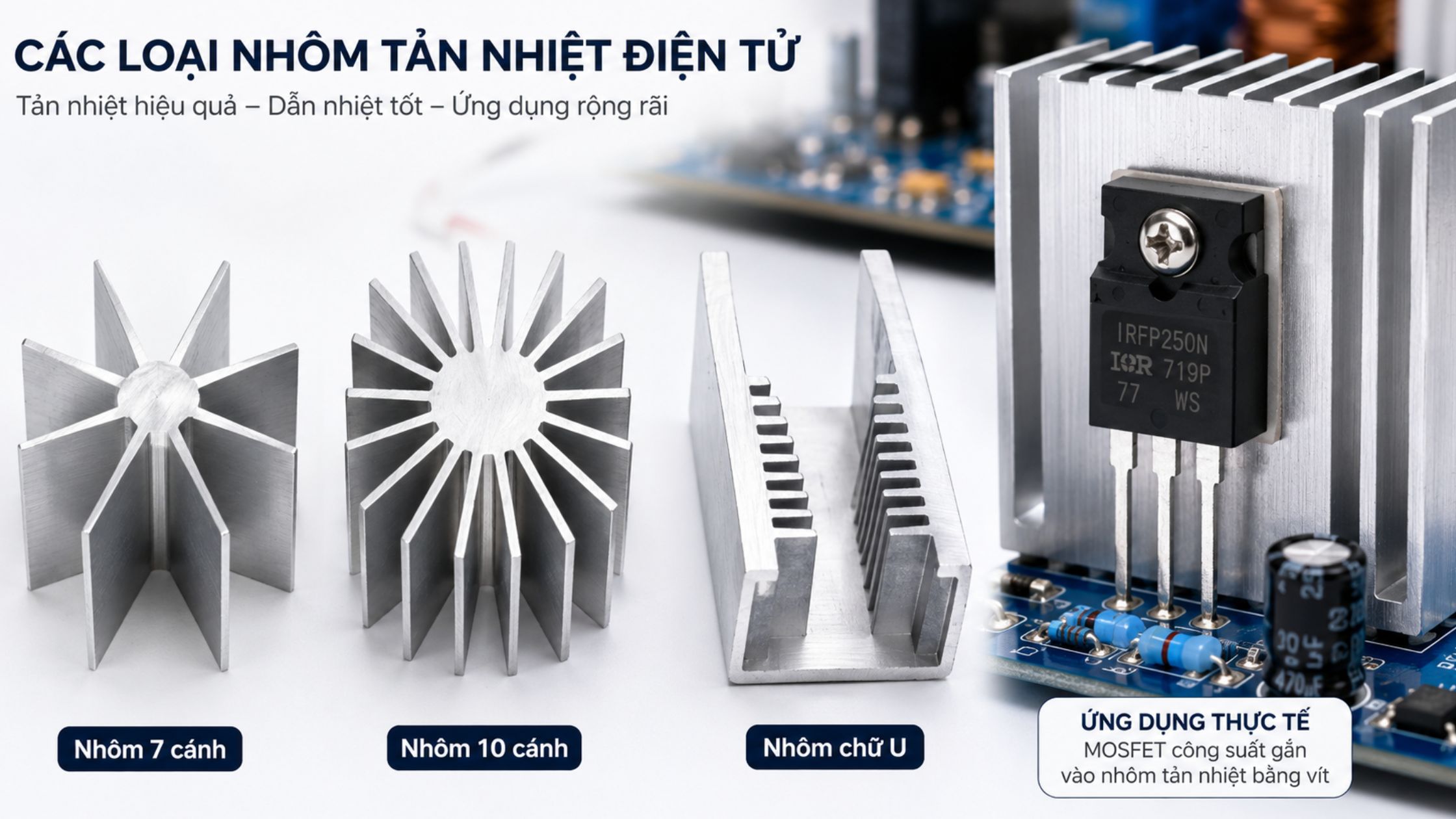

Một số loại nhôm tản nhiệt phổ biến gồm nhôm 7 cánh, nhôm 10 cánh và nhôm chữ U. Nhôm nhỏ thường phù hợp với mạch công suất thấp hoặc trung bình, còn mạch chạy tải lớn hoặc hoạt động liên tục nên dùng nhôm tản nhiệt lớn hơn.

Khi chọn nhôm tản nhiệt, nên dựa vào công suất mạch, kích thước linh kiện và không gian lắp đặt. Với mạch công suất, chọn tản nhiệt dư một chút thường an toàn hơn chọn thiếu.

Phụ Kiện Điện Tử Cơ Bản Người Mới Nên Biết

Ngoài các linh kiện chính, người mới cũng cần biết một số phụ kiện điện tử thường dùng trong quá trình lắp ráp và hoàn thiện mạch. Đây là những chi tiết nhỏ nhưng thiếu thì rất khó làm xong sản phẩm.

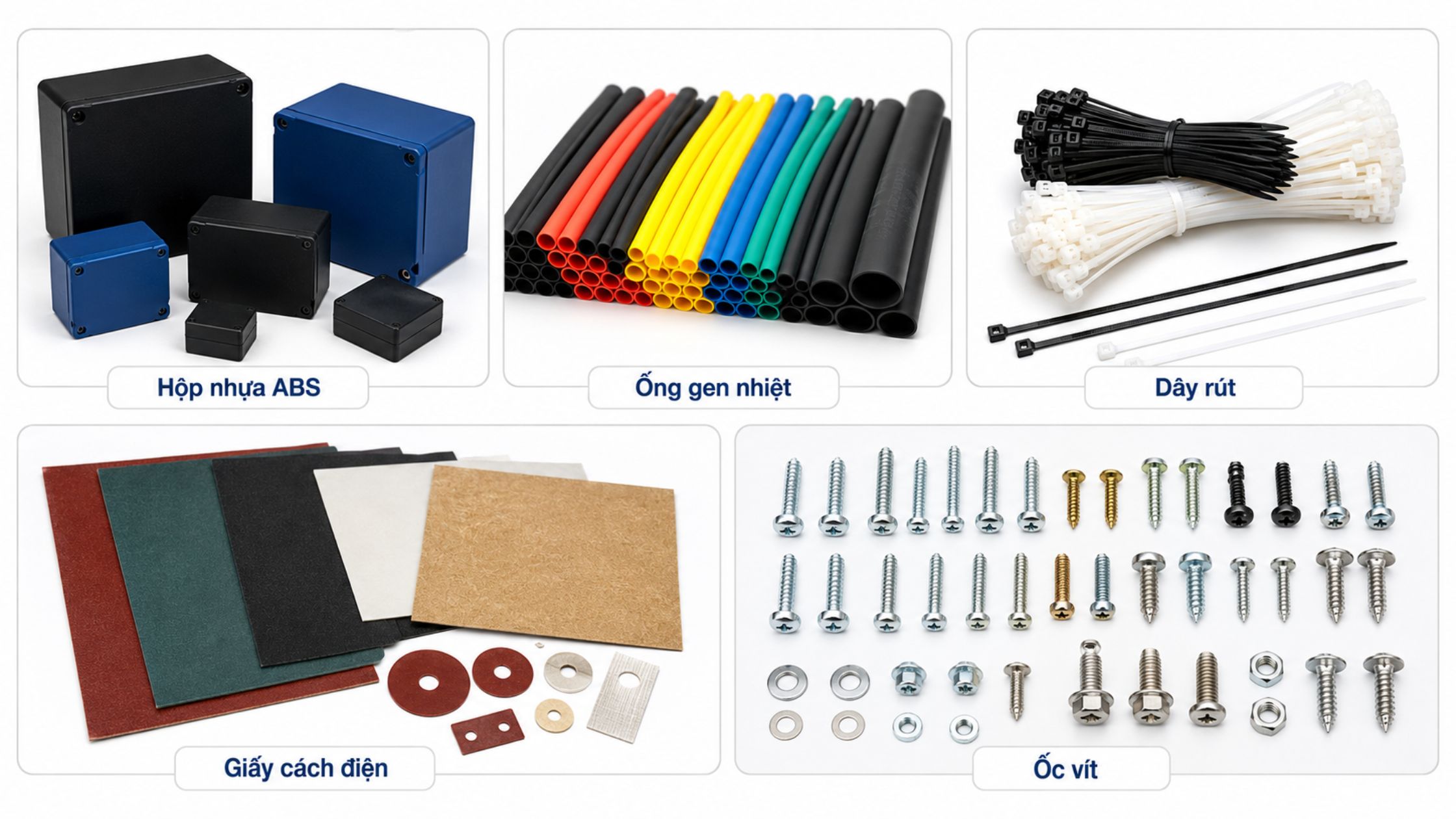

Hộp nhựa ABS dùng để bảo vệ bo mạch, giúp sản phẩm gọn gàng và an toàn hơn. Ống gen nhiệt dùng để bọc dây, cách điện và hạn chế chập mạch. Dây rút giúp cố định dây điện, giữ bố cục bên trong thiết bị gọn hơn. Giấy cách điện dùng để cách ly linh kiện, đặc biệt trong các mạch công suất. Ốc vít và vật tư lắp ráp giúp cố định bo mạch, nhôm tản nhiệt và các chi tiết cơ khí.

Sai lầm lớn của người mới là chỉ mua linh kiện chính như IC, tụ, diode, transistor hoặc MOSFET mà quên phụ kiện đi kèm. Khi bắt tay vào làm mạch mới phát hiện thiếu ốc, thiếu dây, thiếu hộp, thiếu giấy cách điện hoặc thiếu tản nhiệt, dẫn đến phải đặt thêm lần nữa và mất nhiều thời gian hơn.

Người Mới Nên Bắt Đầu Học Linh Kiện Điện Tử Như Thế Nào?

Người mới không cần học thuộc toàn bộ linh kiện ngay từ đầu. Cách tốt nhất là bắt đầu từ những nhóm cơ bản, hiểu chức năng chính của từng loại và liên hệ với các mạch thực tế đơn giản.

Trước tiên, hãy hiểu điện trở dùng để hạn dòng, tụ điện dùng để lọc và giữ điện, diode dùng để định hướng dòng điện, transistor dùng để đóng ngắt hoặc khuếch đại, IC dùng để xử lý và điều khiển, MOSFET dùng trong mạch công suất. Khi đã nắm được vai trò này, bạn sẽ dễ đọc mạch và dễ chọn linh kiện hơn.

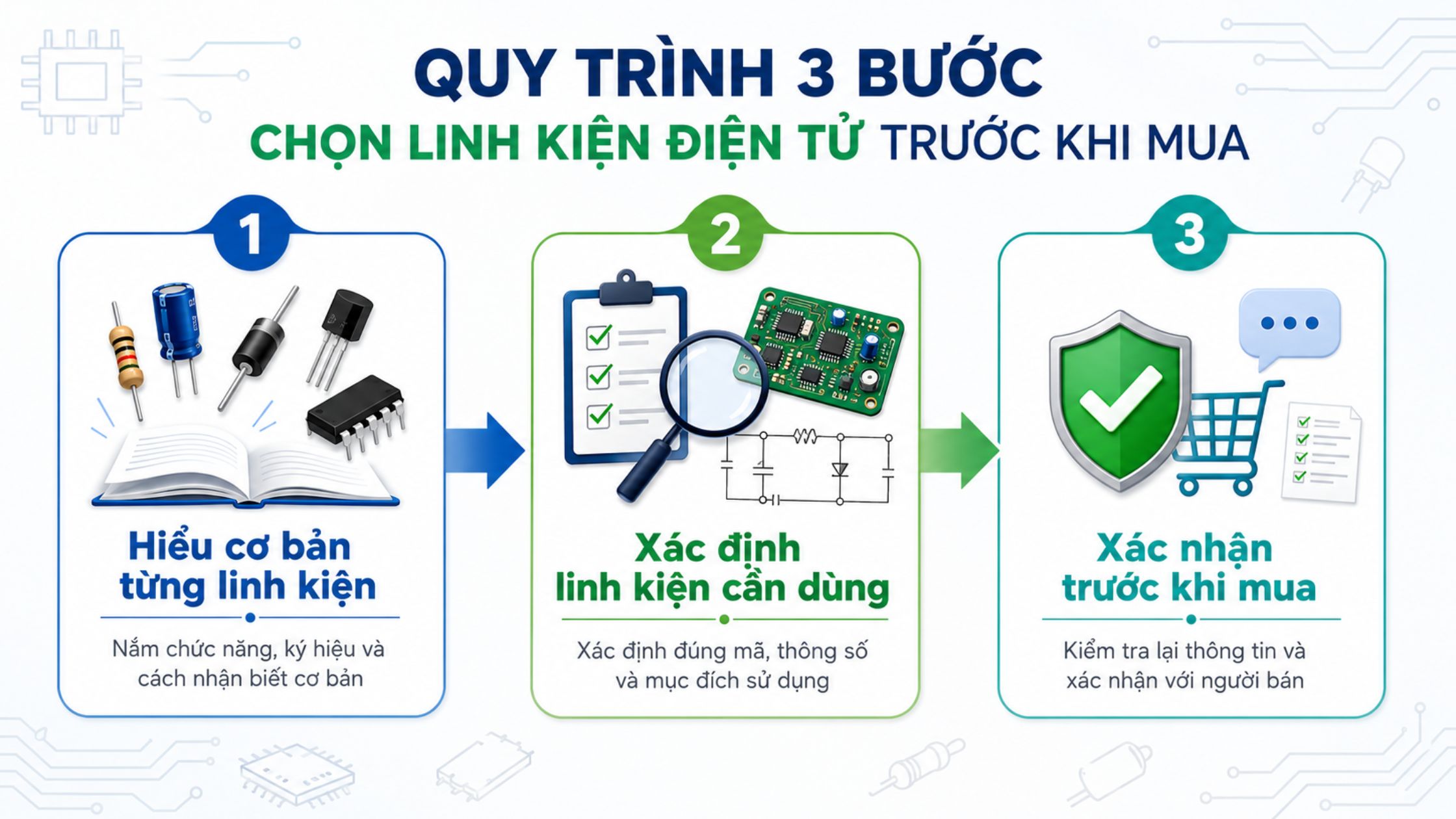

Khi mua linh kiện, hãy làm theo 3 bước: xác định đúng linh kiện cần dùng, kiểm tra mã hoặc thông số cơ bản, sau đó xác nhận lại trước khi mua nếu chưa chắc chắn. Cách này giúp bạn tránh mua sai, đặc biệt khi thay thế linh kiện trên bo mạch cũ hoặc làm mạch theo sơ đồ.

Kết Luận

Linh kiện điện tử không khó như nhiều người mới thường nghĩ. Điều quan trọng là phải hiểu đúng vai trò của từng nhóm linh kiện và không chọn mua theo cảm tính. Điện trở, tụ điện, diode, transistor, IC, MOSFET, nhôm tản nhiệt và các phụ kiện điện tử đều có nhiệm vụ riêng trong mạch.

Khi hiểu được linh kiện dùng để làm gì, bạn sẽ dễ chọn đúng hơn, lắp mạch tự tin hơn và tránh được nhiều lỗi phổ biến như mua sai mã, sai thông số hoặc thiếu phụ kiện đi kèm. Với người mới, chỉ cần bắt đầu từ những kiến thức cơ bản và xác nhận kỹ trước khi mua, việc học điện tử và làm mạch sẽ đơn giản hơn rất nhiều.
