MÔ TẢ SẢN PHẨM

Biến áp cách ly EE16 cuộn CT dòng dây đồng 0.25mm là linh kiện điện tử chuyên dùng để lấy tín hiệu dòng điện, phục vụ các mạch đo dòng, giám sát dòng điện và mạch bảo vệ quá dòng trong thiết bị điện tử có thiết kế tương thích.

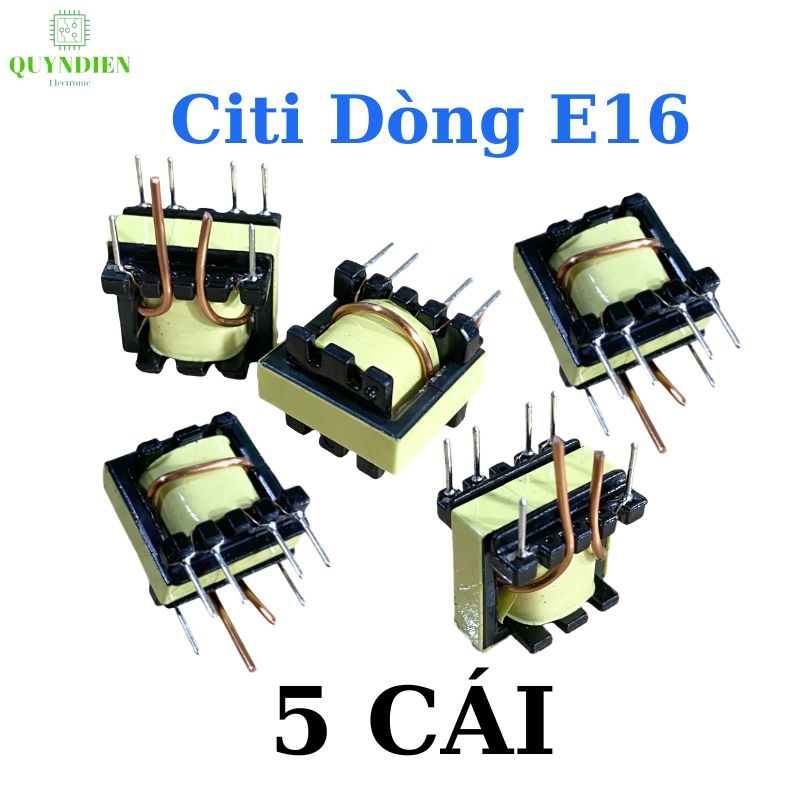

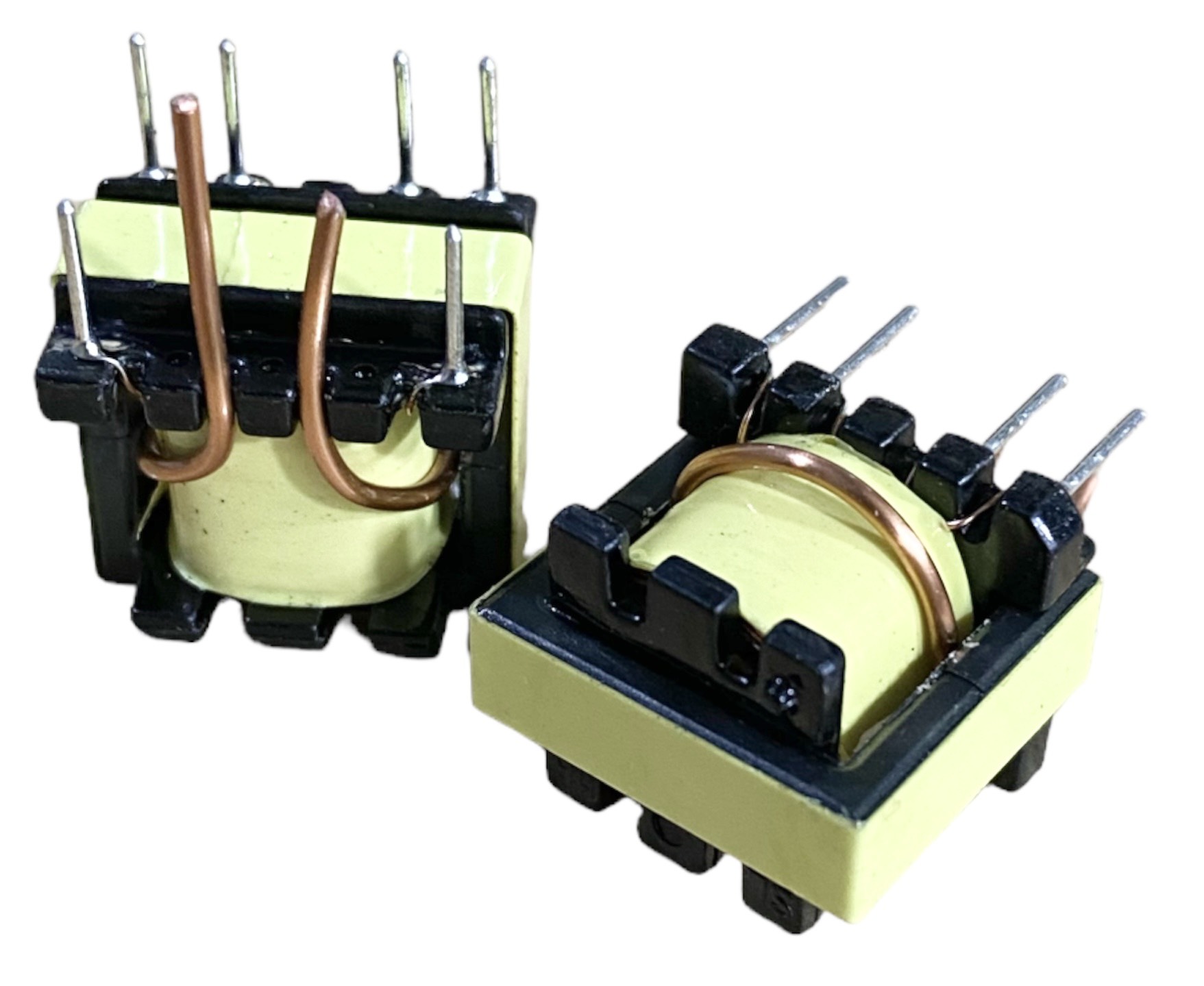

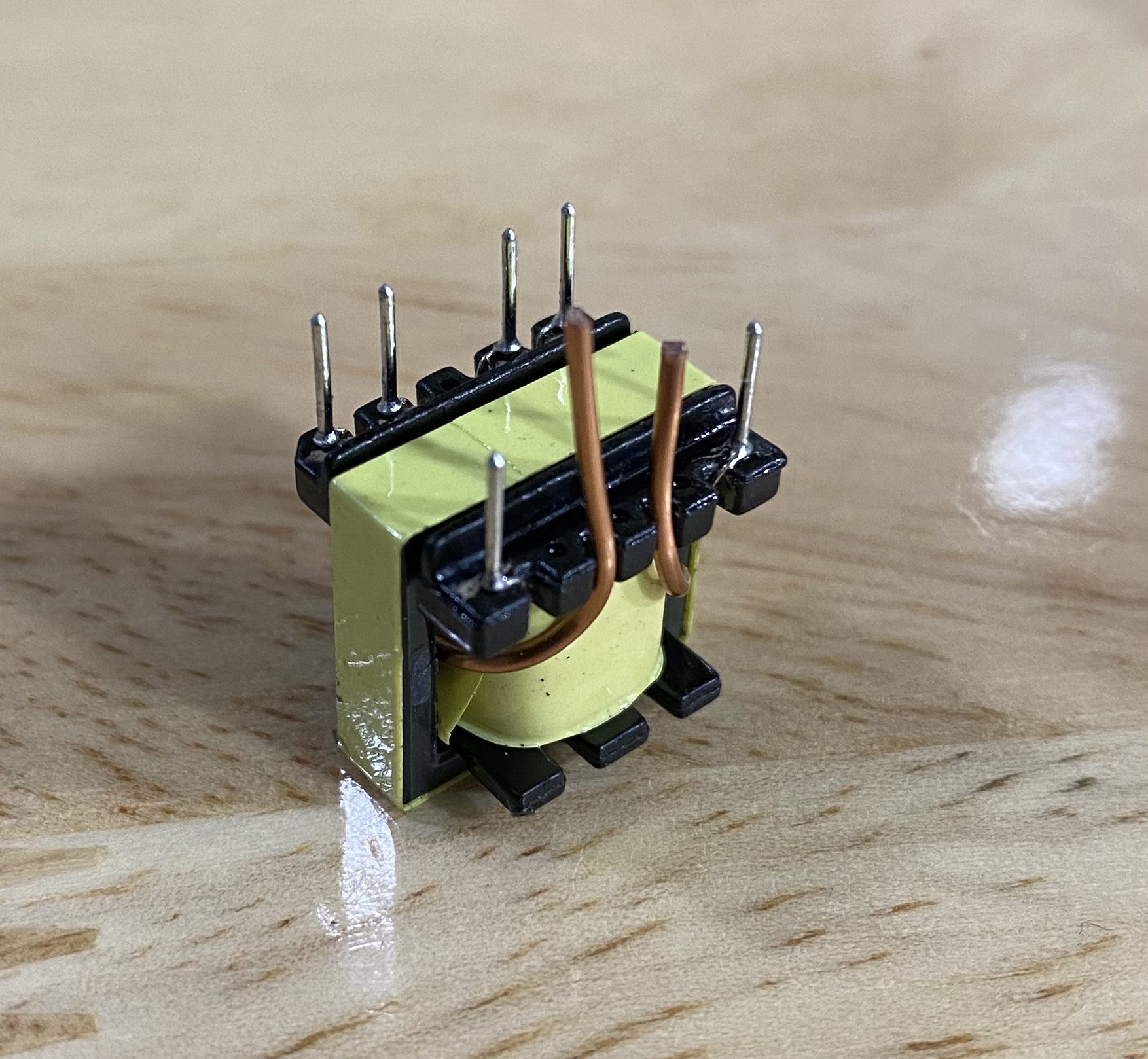

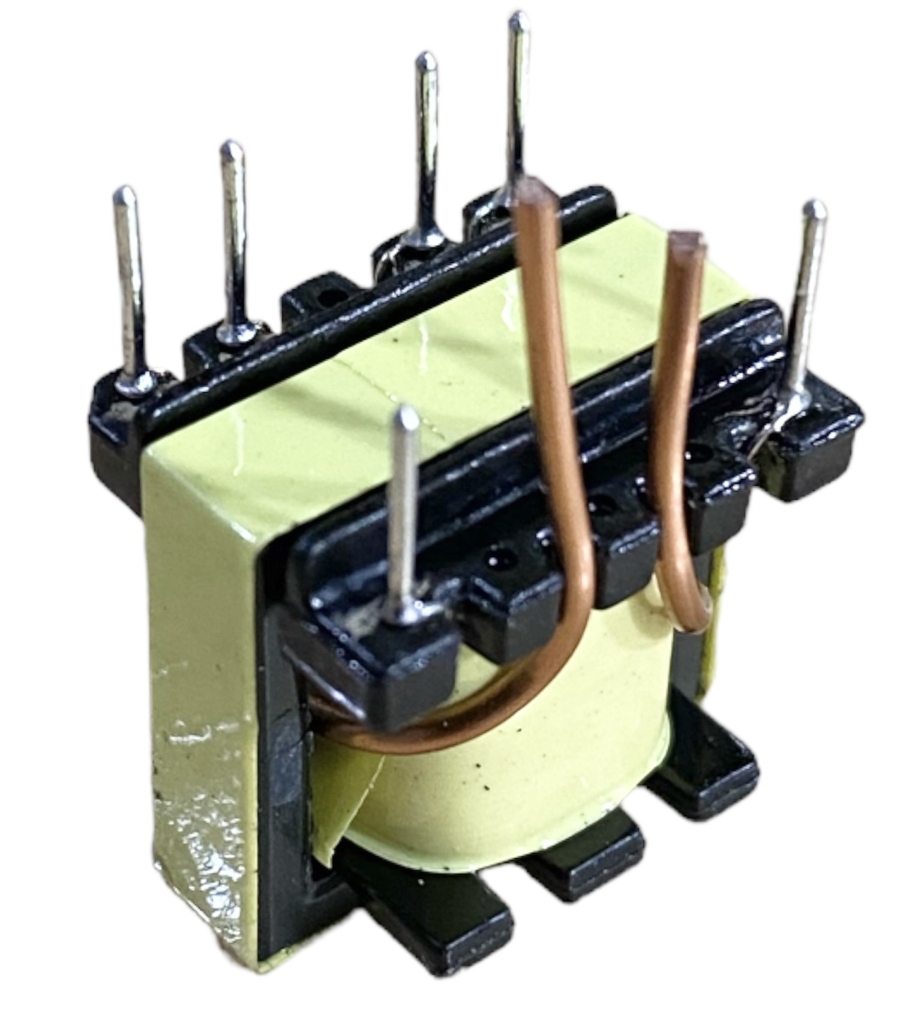

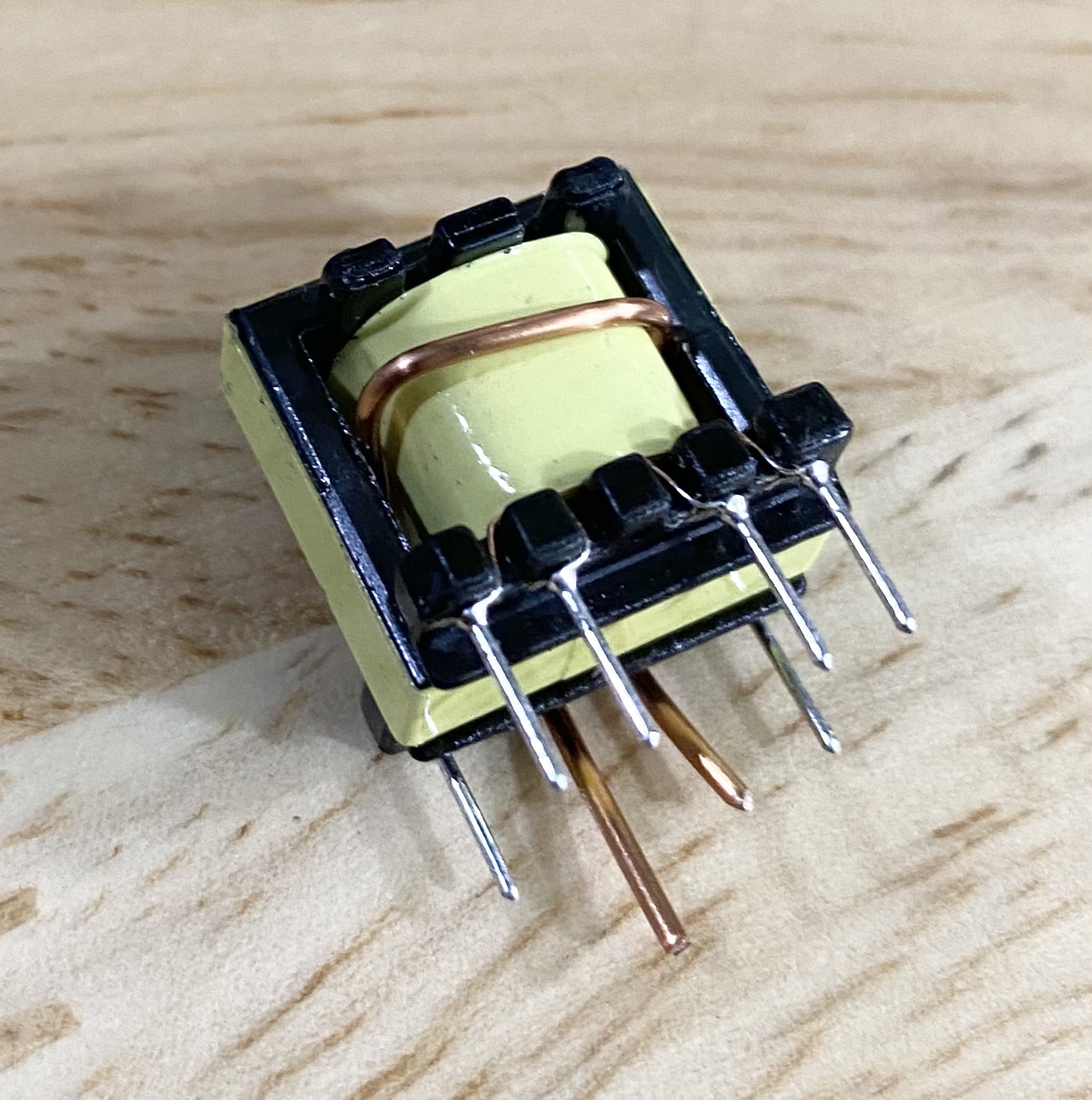

Sản phẩm sử dụng lõi Ferrite EE16 kích thước 16x16x5mm, kết hợp cuộn dây đồng và khuôn nhựa có chân kết nối, giúp truyền tín hiệu dòng điện thông qua nguyên lý cảm ứng điện từ.

Biến dòng EE16 có cấu hình sơ cấp 1 vòng, thứ cấp 50 vòng x 2, phù hợp cho các mạch điện tử cần lấy tín hiệu dòng điện để đưa về bộ phận đo lường, điều khiển hoặc bảo vệ.

Thiết kế nhỏ gọn, đã quấn dây sẵn, thuận tiện cho kỹ thuật viên lắp ráp, sửa chữa và thay thế linh kiện trong các mạch điện tử công suất.

THÔNG SỐ KỸ THUẬT

Tên sản phẩm: Biến áp cách ly EE16 cuộn CT dòng
Loại linh kiện: Biến dòng cao tần / Current Transformer (CT)
Mã lõi Ferrite: EE16
Kích thước Ferrite: 16 x 16 x 5mm
Chất liệu lõi: Ferrite
Đường kính dây quấn: 0.25mm (theo thông tin sản phẩm)
Cuộn sơ cấp: 1 vòng
Cuộn thứ cấp: 50 vòng x 2
Cấu tạo: Lõi Ferrite, khuôn nhựa, dây đồng và chân kết nối
Kiểu chân: Chân cắm xuyên lỗ PCB

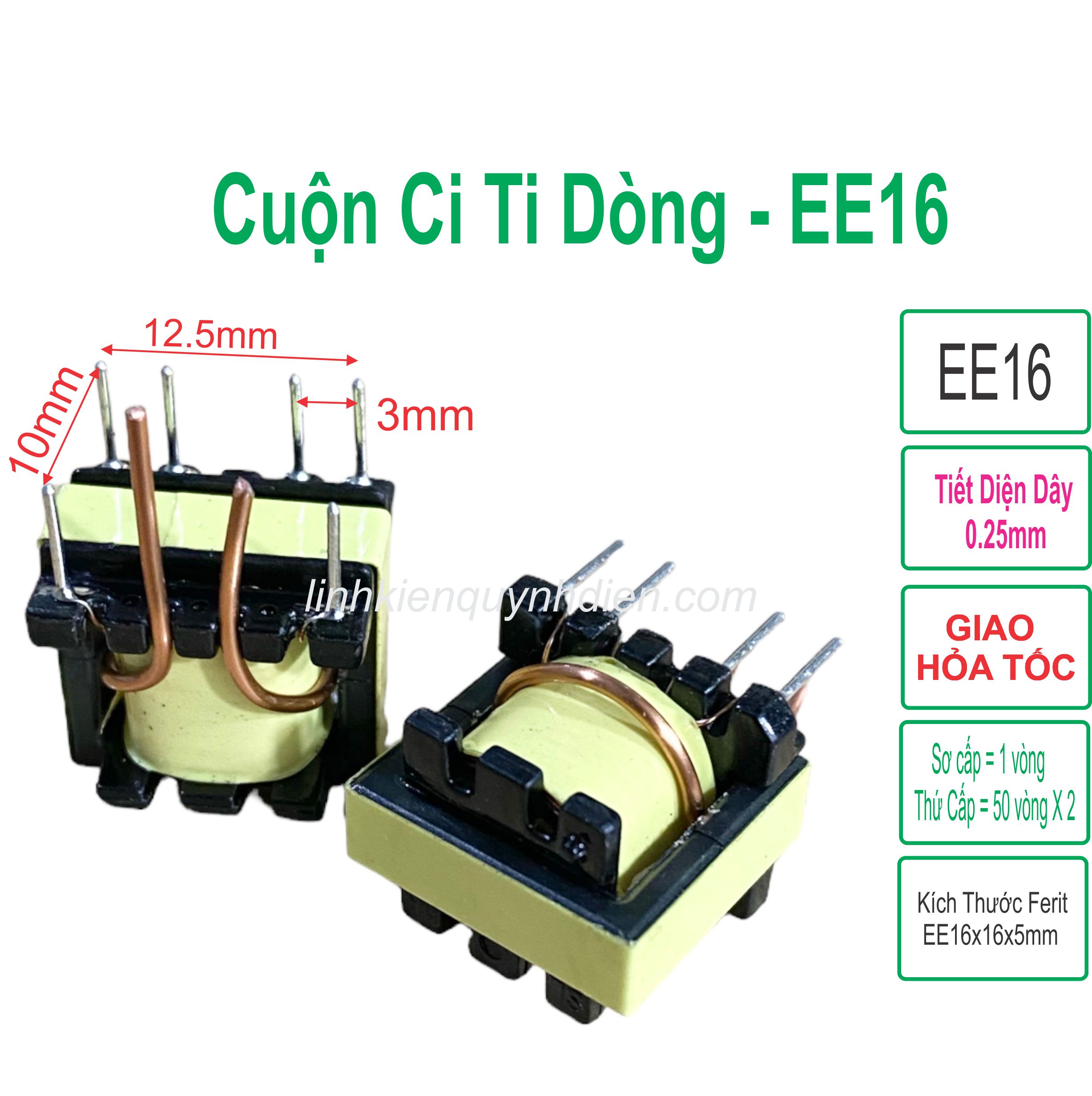

Khoảng cách chân thể hiện trên ảnh: 3mm

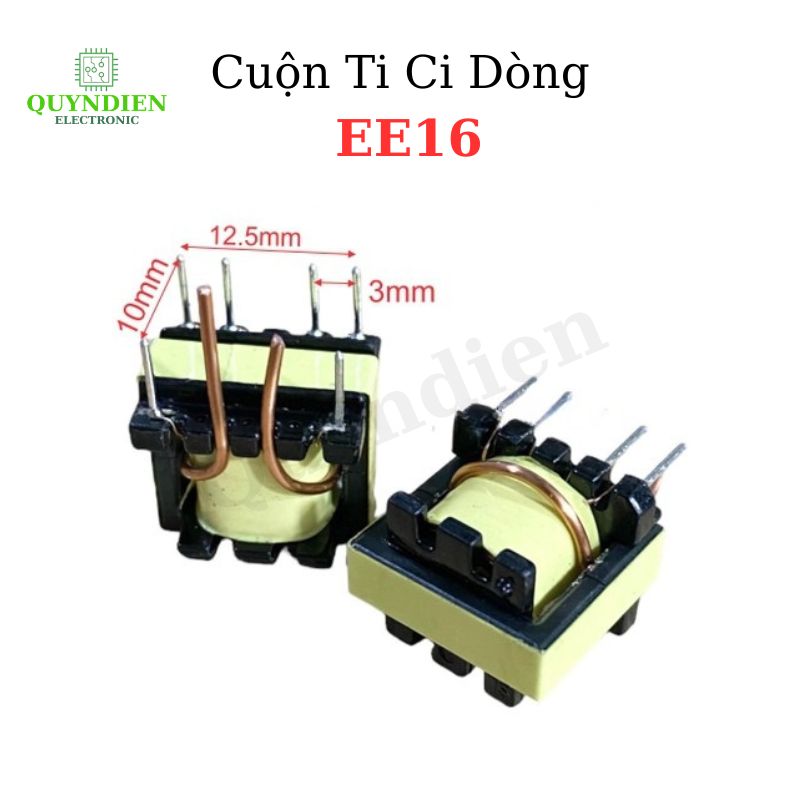

Kích thước tham khảo trên ảnh: 12.5mm và 10mm
Tình trạng: Hàng quấn sẵn
Công dụng: Lấy tín hiệu dòng điện, hỗ trợ đo và giám sát dòng điện
Ứng dụng: Mạch nguồn xung, mạch điều khiển và bảo vệ dòng điện tương thích

Lưu ý: Kích thước 12.5mm, 10mm và 3mm được thể hiện trên ảnh sản phẩm, cần đối chiếu với mẫu thực tế khi thiết kế PCB. Đường kính dây 0.25mm cần xác nhận áp dụng cho cuộn thứ cấp. Tỷ số vòng dây không đồng nghĩa trực tiếp với tỷ số dòng chính xác trong mọi điều kiện sử dụng.

LỢI ÍCH SẢN PHẨM

Hỗ trợ đo dòng điện: Biến đổi dòng điện chạy qua cuộn sơ cấp thành tín hiệu ở cuộn thứ cấp để phục vụ đo lường.
Cách ly điện giữa các cuộn dây: Hỗ trợ truyền tín hiệu qua từ trường mà không cần kết nối điện trực tiếp giữa sơ cấp và thứ cấp.
Hỗ trợ bảo vệ quá dòng: Có thể kết hợp với mạch xử lý tín hiệu để phát hiện tình trạng dòng điện vượt ngưỡng.
Thiết kế nhỏ gọn: Lõi EE16 phù hợp với các bo mạch điện tử có không gian lắp đặt hạn chế.
Tiết kiệm thời gian lắp ráp: Sản phẩm đã quấn dây sẵn, giảm công đoạn gia công thủ công.
Thuận tiện thay thế: Phù hợp với các mạch sử dụng biến dòng EE16 có cùng cấu hình và thông số kỹ thuật.

ĐẶC ĐIỂM NỔI BẬT

Sử dụng lõi Ferrite EE16 kích thước nhỏ gọn.
Cấu hình sơ cấp 1 vòng, thứ cấp 50 vòng x 2.
Dây quấn có thông số 0.25mm theo mô tả sản phẩm.
Có chân cắm PCB, thuận tiện lắp đặt trên bo mạch tương thích.

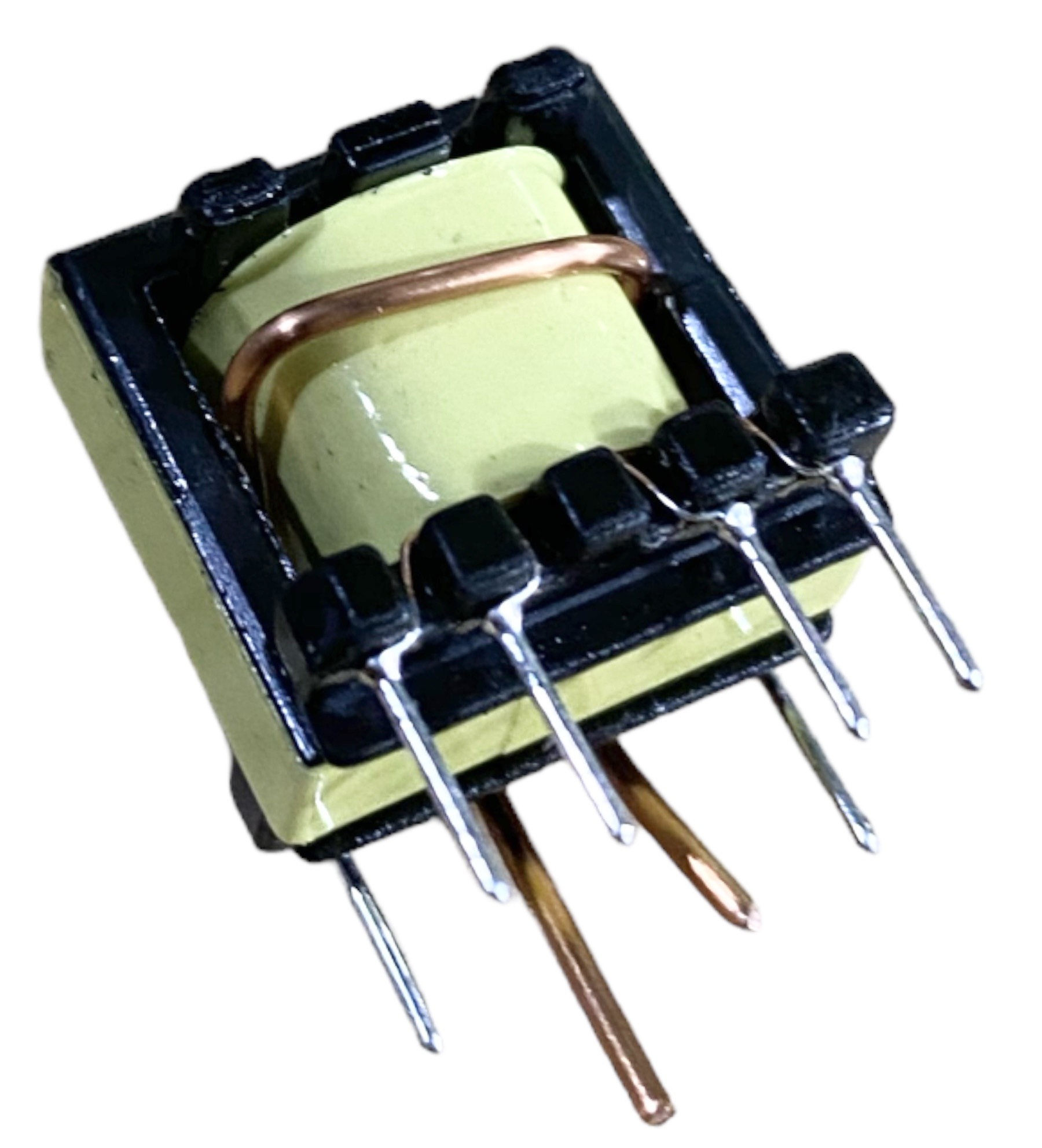

Hai đầu dây đồng sơ cấp được đưa ra ngoài để thuận tiện đấu nối.
Phù hợp cho các mạch đo dòng và bảo vệ dòng điện cao tần.
Có thể sử dụng trong sửa chữa hoặc chế tạo mạch điện tử công suất.

ỨNG DỤNG SẢN PHẨM

Biến áp CT dòng EE16 có thể sử dụng trong:

Mạch đo và giám sát dòng điện.
Mạch bảo vệ quá dòng trong nguồn xung.
Mạch điều khiển công suất sử dụng MOSFET hoặc IGBT.
Bộ nguồn chuyển mạch SMPS tương thích.
Mạch biến đổi điện áp DC-DC.
Thiết bị điện tử công suất cần tín hiệu phản hồi dòng điện.
Sửa chữa và thay thế biến dòng bị hư hỏng.
Nghiên cứu, thử nghiệm và chế tạo mạch điện tử DIY.

VÌ SAO NÊN CHỌN BIẾN DÒNG EE16?

Trong các mạch điện tử công suất, việc giám sát dòng điện giúp hệ thống điều khiển nhận biết trạng thái hoạt động và phát hiện các tình huống quá dòng khi được kết hợp với mạch bảo vệ phù hợp.

Biến dòng EE16 cuộn CT giúp lấy tín hiệu dòng điện bằng phương pháp cảm ứng điện từ, thuận tiện cho việc xử lý tín hiệu trong mạch điện tử.

Sản phẩm có kích thước nhỏ gọn, cấu hình cuộn dây được quấn sẵn, phù hợp cho kỹ thuật viên cần linh kiện phục vụ sửa chữa, lắp ráp và chế tạo thiết bị.

HƯỚNG DẪN LỰA CHỌN VÀ SỬ DỤNG

Kiểm tra kích thước lõi EE16 và khoảng cách chân PCB.
Đối chiếu cấu hình sơ cấp 1 vòng, thứ cấp 50 vòng x 2.
Xác định đúng các đầu dây sơ cấp và thứ cấp.
Kiểm tra tần số làm việc, dòng điện cần đo và mạch xử lý tín hiệu.
Sử dụng điện trở tải thứ cấp phù hợp với thiết kế.
Không để hở mạch thứ cấp khi có dòng điện chạy qua sơ cấp.
Ngắt nguồn điện và xả tụ an toàn trước khi lắp đặt hoặc thay thế.

Lưu ý kỹ thuật: Đây là biến dòng CT, không phải biến áp nguồn thông thường. Không sử dụng trực tiếp để cấp nguồn cho thiết bị. Khả năng đo dòng chính xác, giới hạn dòng điện và mức cách điện cần được xác định theo thông số thiết kế thực tế.
