⚡ Bản đồ mạch thật: Cách lắp IRF3205 trong mạch thực tế

📌 Mục lục

1. Mở đầu – Có linh kiện mạnh mà vẫn cháy, vì sao?

2. Tóm tắt đặc điểm kỹ thuật IRF3205

3. Cách đọc sơ đồ chân TO-220

4. Các loại mạch thường dùng IRF3205

5. Mạch 1: Điều khiển tải từ MCU (Arduino, ESP32…)

6. Mạch 2: IRF3205 điều khiển motor 12V – 24V

7. Mạch 3: PWM – dimmer công suất

8. Mạch 4: IRF3205 trong nguồn xung

9. Mạch 5: Kích điện – inverter

10. Cách chọn điện trở Gate, diode, và tụ đi kèm

11. Kỹ thuật bắt tản nhiệt và cách tránh chạm vỏ

12. Một số lỗi thực tế thường gặp khi lắp IRF3205

13. Kết luận + CTA




1. Mở đầu – Có linh kiện mạnh mà vẫn cháy, vì sao?

Bạn đã từng dùng IRF3205 – dòng chịu 110A, điện áp 55V – nhưng lắp vào mạch lại... chết ngỏm sau vài phút?
Vấn đề không phải do con linh kiện "dỏm", mà do bạn lắp sai, điều khiển sai, hoặc không hiểu rõ nguyên lý.
Hãy xem "bản đồ" dưới đây để IRF3205 phát huy tối đa sức mạnh của nó trong mạch thực tế.



2. Tóm tắt đặc điểm kỹ thuật IRF3205

• Vds: 55V

• Id: 110A

• Rds(on): ~8mΩ

• Qg: 170nC

• Package: TO-220


IRF3205 cực kỳ phù hợp cho mạch nguồn 12–24V, tải lớn như motor, đèn LED công suất, kích điện mini.

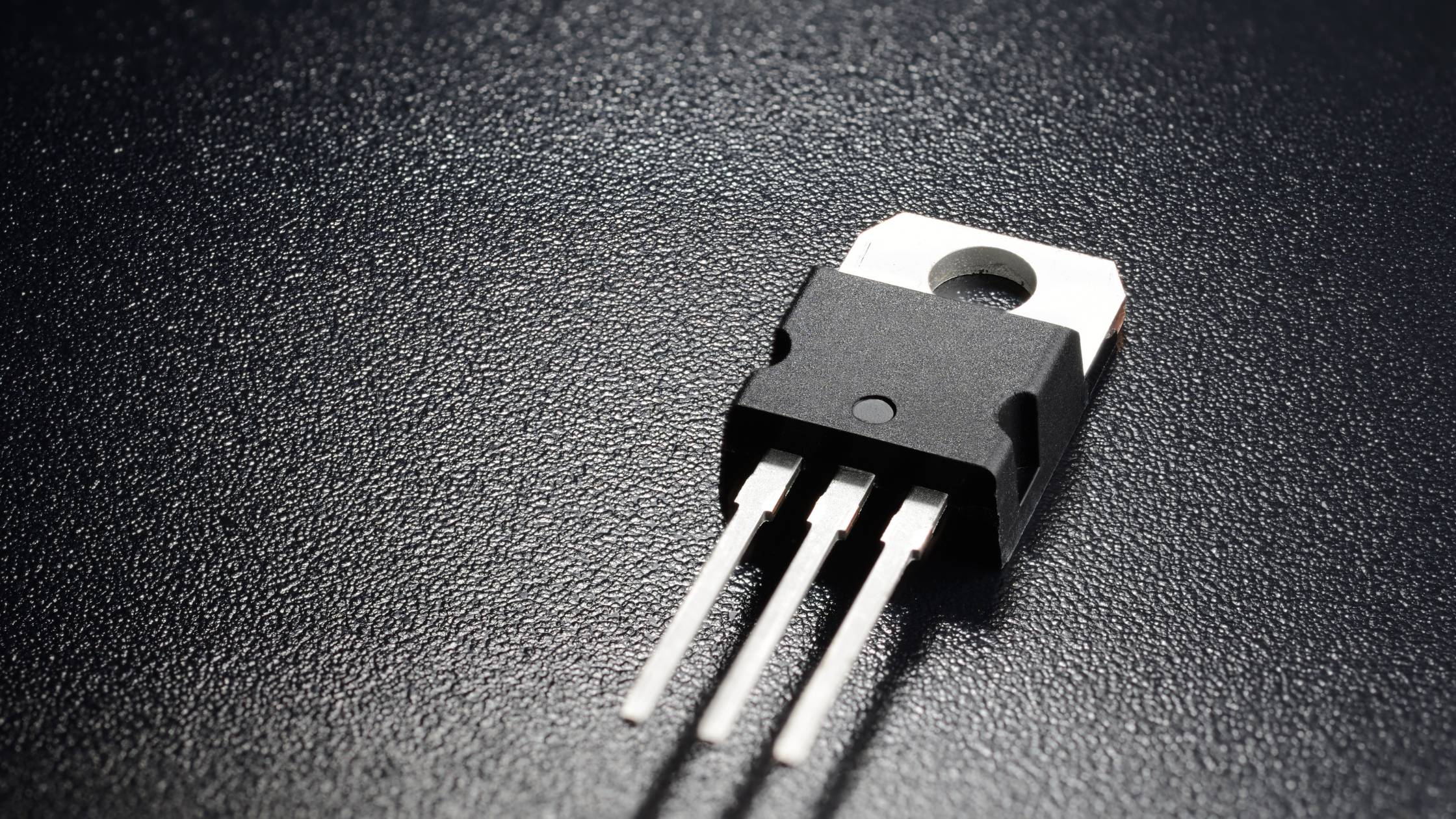

3. Cách đọc sơ đồ chân TO-220

Nhìn từ phía mặt chữ (mặt phẳng phẳng, chân quay xuống):

1. Gate (G) – chân điều khiển

2. Drain (D) – chân tải

3. Source (S) – chân nối mass hoặc điện âm


Mẹo nhớ nhanh: G – D – S = “Gắn Đúng Sớm” – đỡ thay.



4. Các loại mạch thường dù ng IRF3205

• Điều khiển tải từ vi điều khiển (Arduino, ESP32...)

• Mạch motor DC 12V–24V

• Dimmer LED công suất lớn

• Nguồn xung, Buck/Boost converter

• Inverter mini – kích điện 220V




5. Mạch 1: Điều khiển tải từ  MCU (Arduino, ESP32…)

Sơ đồ:

• Gate nối MCU qua trở 100Ω

• Source nối mass

• Drain nối một đầu tải → đầu kia tải nối nguồn dương

• Thêm trở G–S 10kΩ để xả tụ gate

• Gắn diode chống ngược nếu là tải cảm


Lưu ý: MCU 3.3V không đủ mở MOSFET triệt để → nên dùng đệm transistor.



6. Mạch 2: IRF3205 điều khiển motor 12V – 24V

Sơ đồ:

• Cấp PWM từ NE555 hoặc vi điều khiển

• Drain nối motor → đầu kia motor nối V+

• Source nối mass

• Dùng diode FR107 hoặc HER308 chống xung ngược


Ghi nhớ: tải càng lớn, tản nhiệt càng phải tốt.



7. Mạch 3: PWM – dimmer công suất

IRF3205 hoạt động rất tốt với PWM tần số 10–30kHz.
Mạch gồm:

• Tín hiệu PWM từ vi điều khiển hoặc NE555

• MOSFET dẫn-ngắt theo xung → điều chỉnh độ sáng LED

• Thêm tụ lọc đầu ra giúp ánh sáng mượt hơn


Ứng dụng: đèn LED 12V, quạt DC, bơm mini



8. Mạch 4: IRF3205 trong nguồn xung

Trong mạch nguồn Buck, Boost, Flyback:

• IRF3205 làm công tắc đóng/ngắt dòng qua biến áp

• Phải có IC driver chuyên dụng (SG3525, TL494…)

• Đảm bảo tốc độ đóng cắt đủ nhanh, tránh tổn hao chuyển mạch




9. Mạch 5: Kích điện – inverter

• Thường lắp song song 2–4 con IRF3205 để chia tải

• Gắn trên nhôm tản lớn, có quạt thổi

• Dùng sơ đồ H-Bridge để tạo xung AC 220V


Mẹo: chọn MOSFET có cùng mã – cùng lô – cùng độ trễ để dẫn đều.

10. Cách chọn điện trở  Gate, diode, và tụ đi kèm

Thành phần	Mục đích	Giá trị khuyến nghị
Rg (Gate–MCU)	Hạn dòng xung khi đóng ngắt	10–100Ω
Rgs (Gate–Source)	Xả điện tích tụ gate	10kΩ
Diode chống ngược	Bảo vệ khi tải cảm sinh xung	FR107, HER308
Tụ nguồn	Chống sụt áp khi đóng MOSFET	470uF + 100nF gần Drain



11. Kỹ thuật bắt tản nhiệt và cách tránh chạm vỏ

• Vỏ MOSFET = chân Drain → không được chạm mass nếu thiết kế chưa cách ly

• Dùng mica cách điện + keo tản nhiệt + ốc cách ly

• Quạt + tản nhôm giúp MOSFET hoạt động ổn định khi dòng >10A




12. Một số lỗi thực tế thường gặp khi lắp IRF3205

• Lắp ngược G–D–S: MOSFET nổ ngay khi cấp nguồn

• Quên trở gate: MOSFET dao động lệnh → đóng mở liên tục, chết từ từ

• Dây điều khiển quá dài: nhiễu làm MOSFET dẫn sai lúc


Giải pháp: lắp gọn, đúng sơ đồ,  ưu tiên thiết kế mạch rõ ràng.



13. Kết luận + CTA

IRF3205 là con “trâu MOSFET” – chịu tải cao, dẫn khỏe, nhưng cũng rất kỹ tính.
Muốn nó sống lâu, bạn cần:

• Lắp đúng chân

• Có driver hoặc tầng đệm tốt

• Bắt tản chuẩn

• Bảo vệ xung và dòng
