90% thợ điện tử vẫn đọc sai mã linh kiện này!

Mở đầu: Khi thợ lành nghề cũng lúng túng

Bạn có tin không: rất nhiều thợ sửa chữa điện tử lâu năm – những người có thể bắt bệnh mạch điện chỉ bằng mắt nhìn – lại đọc sai mã linh kiện một cách đầy ngớ ngẩn. Và nếu bạn đang làm nghề, hoặc là sinh viên ngành điện – điện tử, thì đây là lời cảnh tỉnh: Đừng để sự chủ quan phá hủy cả mạch vì đọc sai mã linh kiện!

Trong bài viết này, chúng ta sẽ cùng bóc tách lý do vì sao sai lầm này phổ biến, các hậu quả thường gặp, và cách để bạn không trở thành một phần trong 90% đó.

1. “Chắc là giống nhau thôi!” – Cái bẫy ngây thơ chết người

1.1 Giống hình – khác nội dung

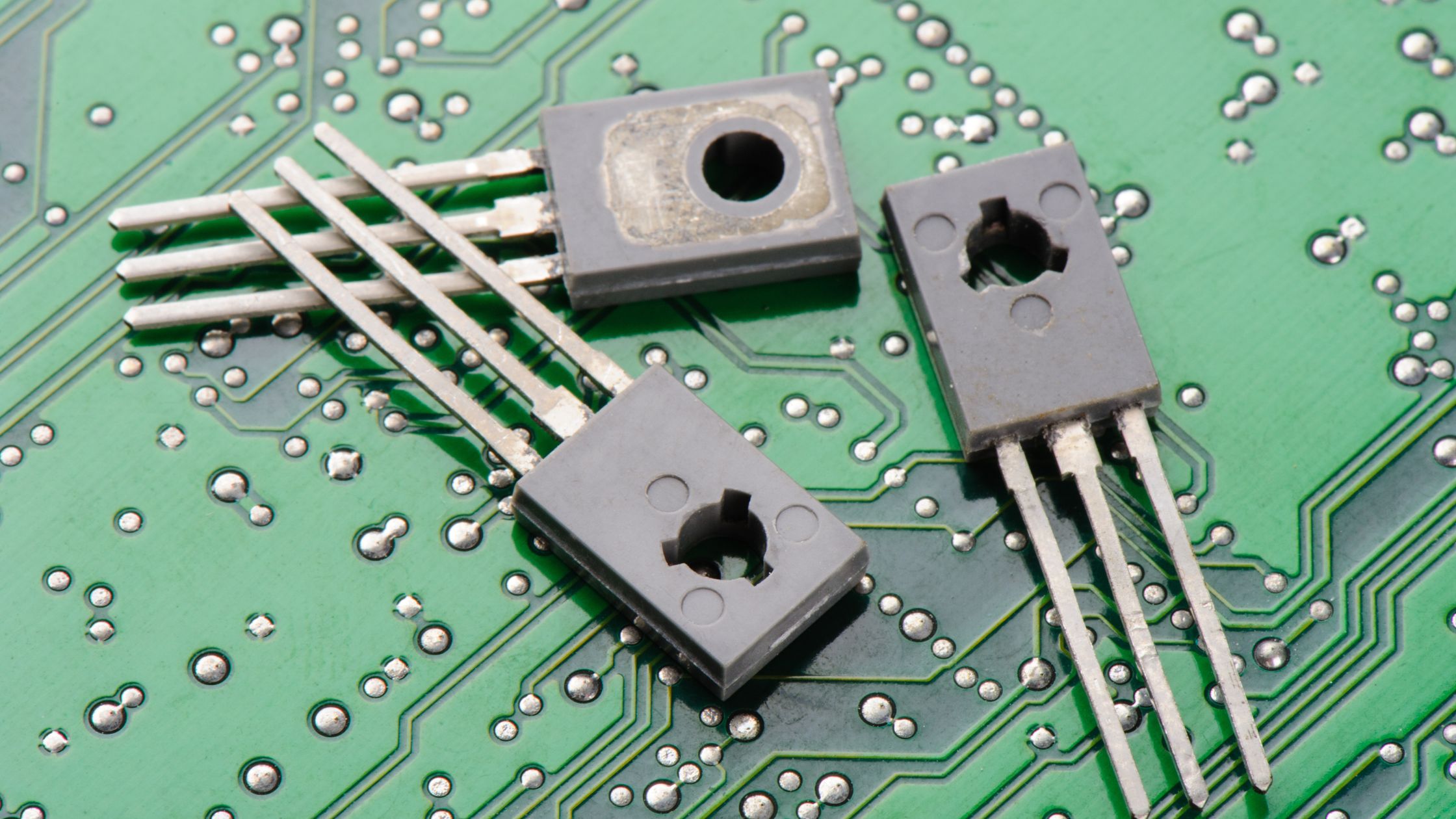

Bạn từng gặp các transistor hoặc diode có kích thước giống nhau, cùng kiểu chân TO-92, cùng màu đen và tưởng “chắc thay được cho nhau”?

Sai lầm nằm ở chỗ: hình dạng không nói lên bản chất. Một transistor NPN và PNP nhìn như nhau, nhưng hoạt động ngược nhau. Một diode Zener và diode chỉnh lưu đều 2 chân, nhưng công dụng thì... khác trời vực!

1.2 Mã giống, chân khác

Có loại linh kiện dùng chung mã (ví dụ: 2N3904), nhưng nhà sản xuất khác nhau lại sắp xếp chân khác nhau! Bạn lắp đúng linh kiện – sai vị trí chân → mạch không chạy, thậm chí cháy.

⚠️ Bài học: Không được đoán mò. Không được “nhìn quen mắt” là gắn đại.

2. Những linh kiện hay bị đọc sai nhất

2.1 Transistor C1815 và A1015

Nhìn giống nhau y chang, nhưng C1815 là NPN, còn A1015 là PNP.
Nếu bạn thay nhầm, mạch sẽ không hoạt động vì sai chiều dòng điện.

2.2 Diode Zener vs diode chỉnh lưu

Cùng 2 chân, hình dạng như nhau, nhưng Zener có chức năng giữ điện áp ổn định, trong khi chỉnh lưu chỉ có tác dụng cho dòng đi 1 chiều.
Dùng sai → mạch dao động sai điện áp → dễ cháy.

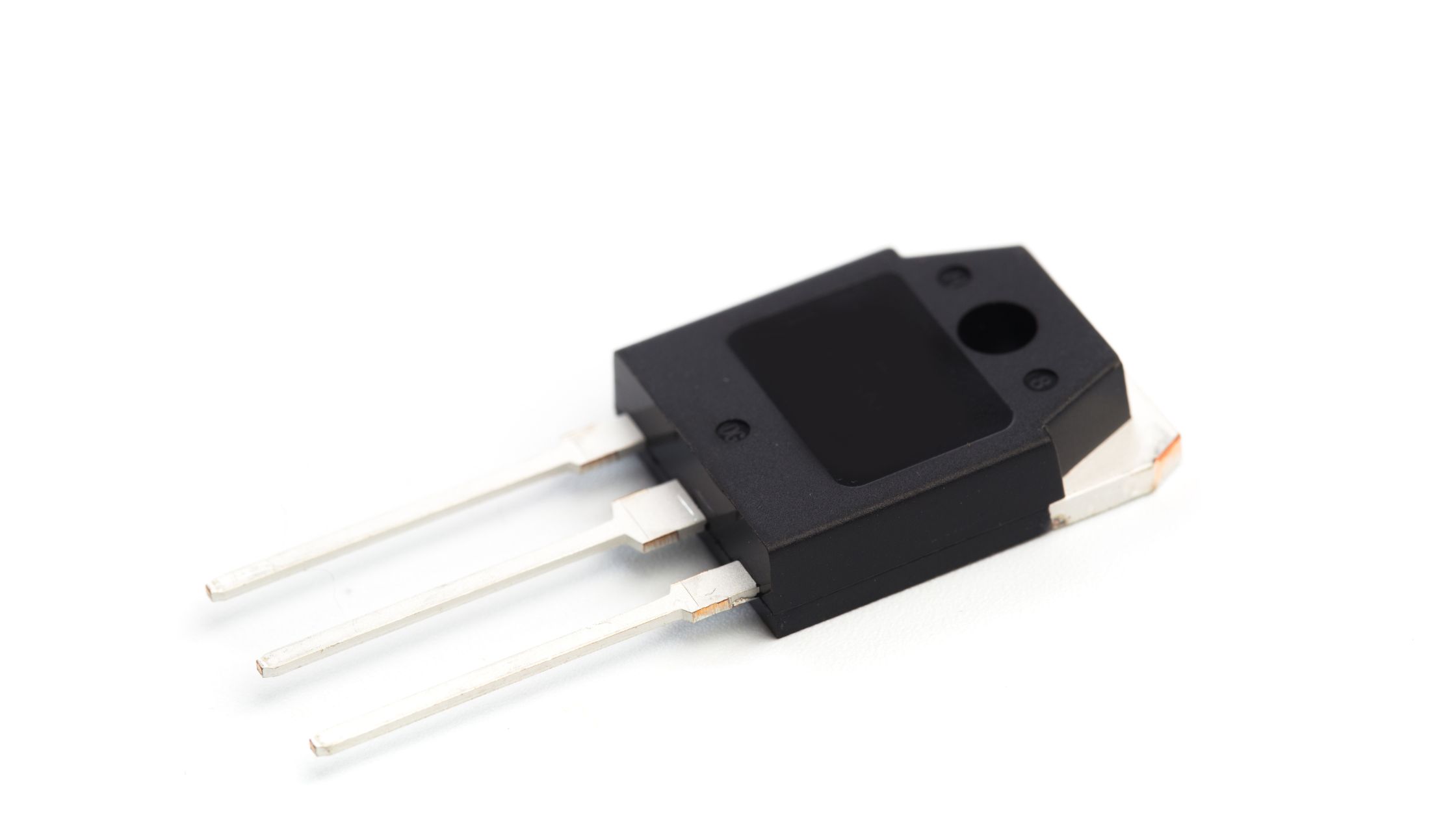

2.3 IGBT và MOSFET

Cùng có 3 chân, nhưng đặc tính khác nhau hoàn toàn:
- IGBT dùng trong tải công suất cao, có khả năng chịu áp lớn.
- MOSFET có tốc độ đóng ngắt cao, ứng dụng trong mạch xung.
Nhầm lẫn → không đạt hiệu suất hoặc bị quá nhiệt.

2.4 SCR, Triac, Thyristor

Nhìn từ ngoài không biết đâu là đâu!
Cấu trúc hoạt động và cách kích khác nhau hoàn toàn.
Đọc sai mã, kích sai chân → mạch không hoạt động hoặc cháy nổ.

3. Hậu quả của việc đọc sai mã

3.1 Mạch không hoạt động

Rõ ràng rồi: sai linh kiện, sai đặc tính, sai cực tính → mạch đứng hình. Nhưng đó chỉ là nhẹ!

3.2 Gây hư hỏng các linh kiện khác

Một transistor bị lắp sai loại có thể làm IC điều khiển quá dòng và cháy. Một diode sai loại khiến tụ bị quá áp và... bùm!

3.3 Mất uy tín, mất khách

Bạn là thợ, sửa sai → khách không quay lại. Bạn là sinh viên, thi thực hành sai → điểm thấp, mất cơ hội.

💣 Đọc sai mã = Hậu quả thật = Trách nhiệm thật

4. Vì sao nhiều người vẫn đọc sai mã?

4.1 Lười tra cứu

Rất nhiều người chỉ nhìn linh kiện, không thèm tra datasheet. Trong khi đó, 5 giây Google có thể cứu cả buổi làm việc.

4.2 Không hiểu cách đặt tên

Ví dụ:

2SCxxxx → Transistor NPN (Nhật Bản)
2SAxxxx → Transistor PNP
1Nxxxx → Diode (Mỹ)
IRFxxx → MOSFET (International Rectifier)
BTxxx → Triac (STMicro, NXP...)

Hiểu quy luật → tra rất nhanh. Không hiểu → tra hoài không ra!

4.3 Nhầm vì hàng nhái, hàng Trung Quốc

Nhiều linh kiện giả, nhái mã, ghi không đúng chuẩn. Gặp trường hợp này, chỉ còn cách đo test linh kiện hoặc mua chỗ uy tín.

5. Giải pháp: Làm sao để đọc đúng 100% mã linh kiện?

5.1 Tra datasheet – thói quen không thể thiếu

Gõ Google: "Mã linh kiện + datasheet pdf"
Ví dụ: "C1815 datasheet pdf"
Đọc các mục:
- Pinout (chân nào là gì)
- Vce, IC max, fT (tần số), Vbe, IB
- Ứng dụng khuyến nghị

5.2 In bảng phân loại dán ngay bàn làm việc

Bảng mã transistor
Bảng phân biệt diode
Bảng nhận dạng MOSFET vs IGBT
Treo tường → nhớ nhanh

5.3 Dùng app quét mã linh kiện

Có nhiều app miễn phí trên điện thoại
Quét linh kiện, hiển thị datasheet luôn

5.4 Học thuộc những mã thông dụng

Transistor: 2N2222, C1815, A1015, S8050, S8550
MOSFET: IRF540, IRFZ44N, IRF3205
Diode: 1N4007, 1N4148, ZD5.1V, ZD12V
Triac: BT136, BT139

⏱ Mỗi tuần học 3 mã – 1 năm bạn đã nhớ hơn 150 mã cơ bản!

5.5 Chơi đố vui với đồng nghiệp/sinh viên

“Ê, con này là PNP hay NPN?”
“1N4148 dùng để làm gì?”
Càng chơi – càng nhớ – càng chuẩn

6. Bài học kinh nghiệm từ thực tế

Câu chuyện 1: Lắp A1015 thay C1815

Anh Duy, sinh viên năm 3, sửa loa mini. Tháo ra thấy C1815, nhưng linh kiện mua về là A1015. Gắn vào, mạch không chạy.

👉 Hậu quả: Loa im bặt. Gỡ lại, thay đúng C1815 thì chạy như thường.

Câu chuyện 2: Diode Zener thay diode chỉnh lưu

Một bạn thợ mới vào nghề, thay diode 1N4007 bằng ZD12V trong mạch nguồn. Mạch không cấp đủ dòng, bị dao động điện áp.

👉 Hậu quả: Chập tụ lọc, cháy IC nguồn.

7. Checklist: Tránh 100% lỗi đọc sai mã linh kiện

✅ Nhìn kỹ mã in trên linh kiện ✅ Tra Google lấy datasheet trước khi dùng ✅ Xác định rõ chân (pinout) ✅ So sánh thông số cơ bản ✅ Không đoán mò theo kinh nghiệm ✅ Kiểm tra kỹ nguồn gốc linh kiện ✅ Học thuộc mã thông dụng

Kết: Kiến thức nhỏ – giá trị lớn

Lỗi đọc sai mã linh kiện tưởng nhỏ, nhưng hậu quả thì không nhỏ chút nào. Làm chủ được cách tra và đọc đúng mã là bước đệm để bạn trở thành người có nghề – có uy tín – làm việc chuẩn chỉ.

Không cần biết bạn là sinh viên mới vào nghề hay thợ đã làm 10 năm – hôm nay là thời điểm tốt nhất để sửa thói quen này!

📌 Theo dõi tiếp: Bài số 3 – “IGBT bị hiểu nhầm suốt 30 năm – và đây là sự thật!”
